(共24张PPT)
流体压强与流速的关系
第八章 压强
第四节
观察与思考

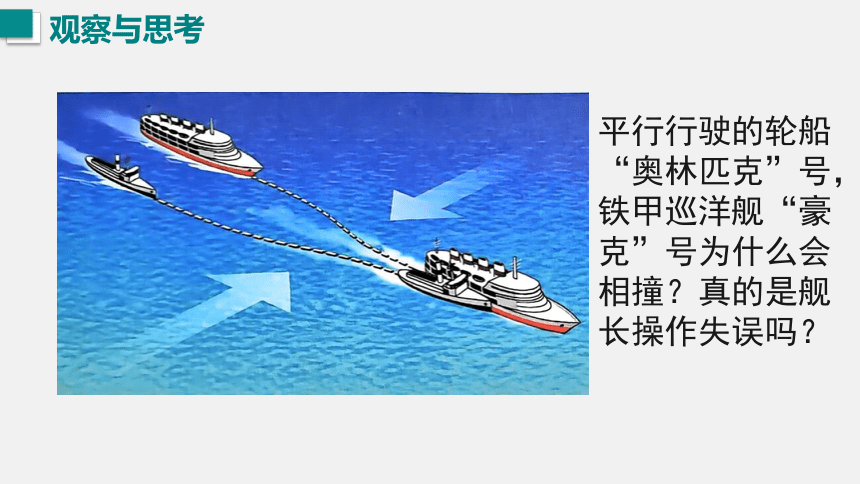

平行行驶的轮船“奥林匹克”号，铁甲巡洋舰“豪克”号为什么会相撞？真的是舰长操作失误吗？

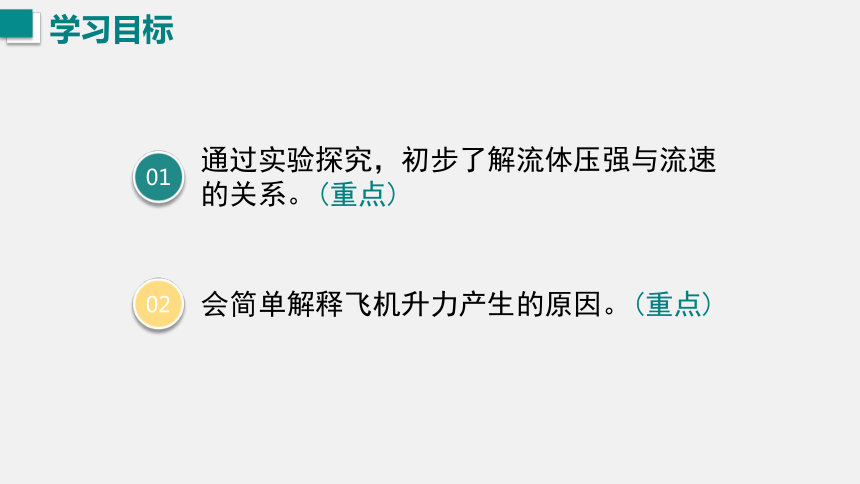

会简单解释飞机升力产生的原因。(重点)
02
通过实验探究，初步了解流体压强与流速的关系。(重点)
01
学习目标
向各个方向都有压强
流动性
气体和液体都具有流动性，统称为流体。
液体有压强
气体有压强
静止压强
当液体和气体处于流动状态时其压强又会怎样？
探究流体压强与流速的关系

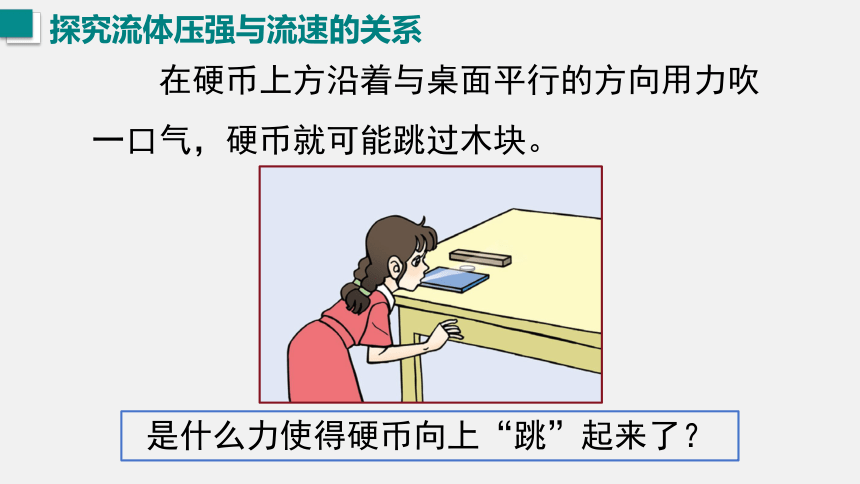

在硬币上方沿着与桌面平行的方向用力吹一口气，硬币就可能跳过木块。
是什么力使得硬币向上“跳”起来了？
探究流体压强与流速的关系

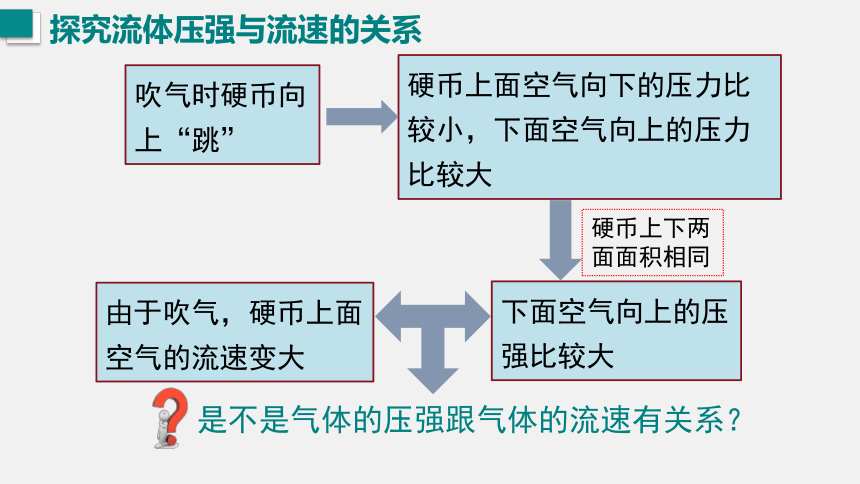

吹气时硬币向上“跳”
硬币上面空气向下的压力比较小，下面空气向上的压力比较大
下面空气向上的压强比较大
硬币上下两面面积相同
由于吹气，硬币上面空气的流速变大
是不是气体的压强跟气体的流速有关系？
探究流体压强与流速的关系

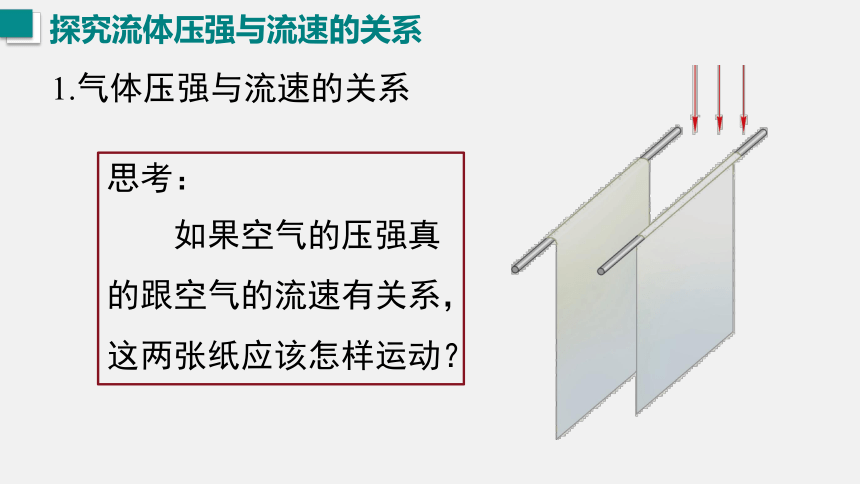

思考：
如果空气的压强真的跟空气的流速有关系，这两张纸应该怎样运动？
1.气体压强与流速的关系
探究流体压强与流速的关系

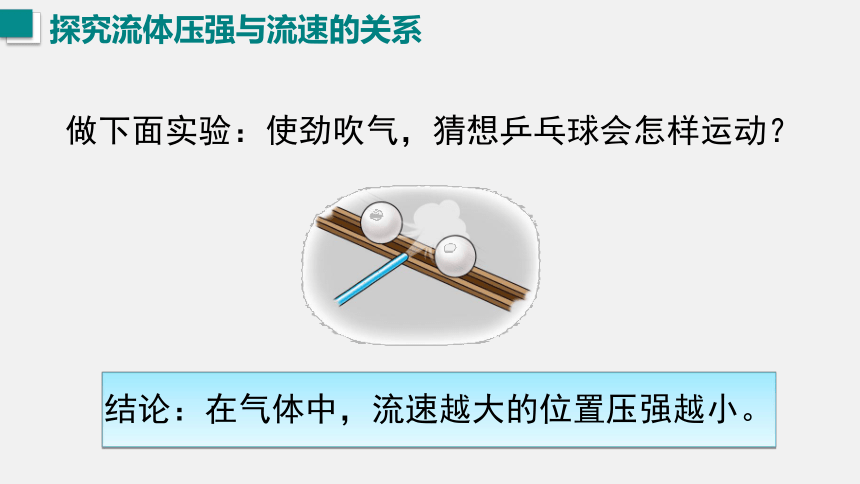

做下面实验：使劲吹气，猜想乒乓球会怎样运动？
结论：在气体中，流速越大的位置压强越小。
探究流体压强与流速的关系

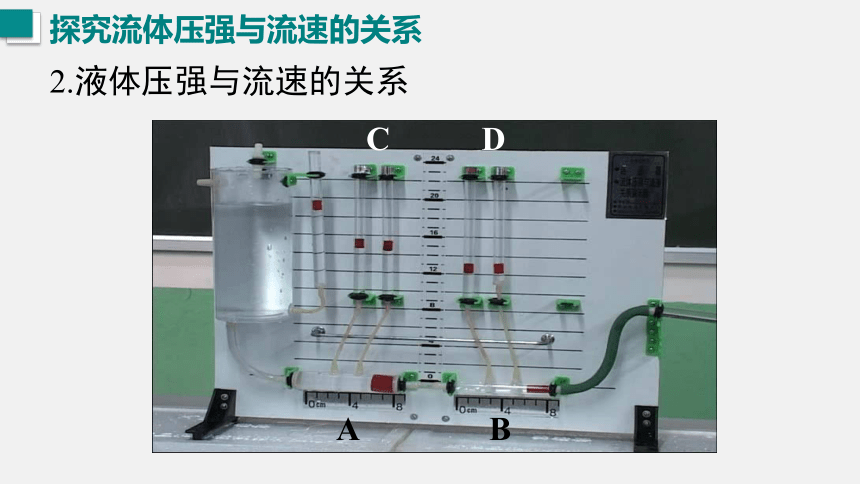

2.液体压强与流速的关系
A
B
C
D
探究流体压强与流速的关系
记录实验现象
管子 液体流速 上方液柱 分析流体压强
粗管
细管
较大
较小
每秒流经管子不同截面的液体体积相等。
υ大
υ小
υ小
p大
p大
p小
分析实验现象：
横截面积大的位置流速小，横截面积小的位置流速大。
探究流体压强与流速的关系
小
大
较高
较低
实验分析
水流动时，水平管粗细不同，但流量是相同的，故三段水平管中水的流速是不同的，粗管中的水流速小，细管中的水流速大。水流动时，小竖管中水柱的高度不相同，根据液体的压强公式 p=ρgh，也就是说各段水平管中水的压强不相同，粗管中水的压强大，细管中水的压强小。
实验结论
在液体中，流速较大的位置压强较小，流速较小的位置压强较大。
探究流体压强与流速的关系
探究流体压强与流速的关系
结论：流体在流速大的地方压强较小，在流速小的地方压强较大。
思考：
几十吨重的飞机为什么能够腾空而起？你观察过飞机的机翼吗？它的横截面是什么形状的？与鸟的翅膀是否有什么联系？
流体压强与流速关系的应用
飞机的机翼形状是上凸下平的
流体压强与流速关系的应用
机翼上下表面的压强差是产生升力的原因。
流体压强与流速关系的应用
动手做一个飞机模型
流体压强与流速关系的应用
运用气体压强与流速的关系解释实验现象：
① 吹气时，气体是怎样流过物体的？
② 物体周围的气体压强有什么特点？
流体压强与流速关系的应用
草原犬鼠的“空调”洞穴
流体压强与流速关系的应用
铁路旁有防护网
流体压强与流速关系的应用
铁站台安装屏蔽门
流体压强与流速关系的应用
化油器
喷雾器
流体压强与流速关系的应用
流体压强与流速的关系
流体压强与流速的关系
飞机的升力
流体在流速大的地方压强较小，在流速小的地方压强较大
机翼上下表面存在压强差
机翼上表面空气流速大，压强小
机翼下表面空气流速小，压强大
课堂小结
1.赛车尾部气流偏导器的作用，主要是为了让汽车在高速行驶时，对地面的压力更大，提高汽车的抓地性能，能表示偏导器横截面形状的是（ ）
A
B
C
D
Ｂ
课堂练习
2.如图所示，将塑料直尺放在小纸片上，从上面对着塑料尺吹气，发现纸片不掉下来，这是由于吹气时，纸的上表面空气流速变大，压强变_____。这与飞机机翼获得向上升力的道理________(选填“相同”或“不同”)。
小
相同
课堂练习
