(共22张PPT)
第五章　透镜及其应用
第1节 透镜
学习目标-新课导入-新知探究-课堂小结-课堂训练
人教版-物理-八年级上册

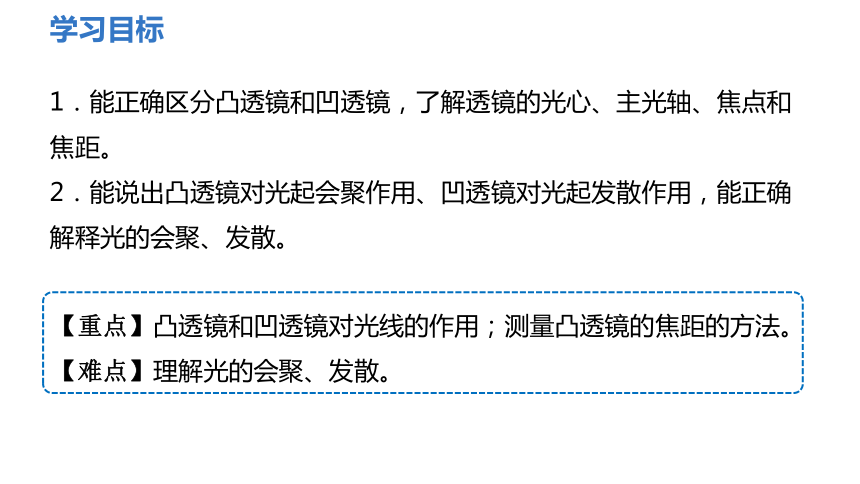

1．能正确区分凸透镜和凹透镜，了解透镜的光心、主光轴、焦点和焦距。
2．能说出凸透镜对光起会聚作用、凹透镜对光起发散作用，能正确解释光的会聚、发散。
学习目标
【重点】凸透镜和凹透镜对光线的作用；测量凸透镜的焦距的方法。
【难点】理解光的会聚、发散。
新课导入

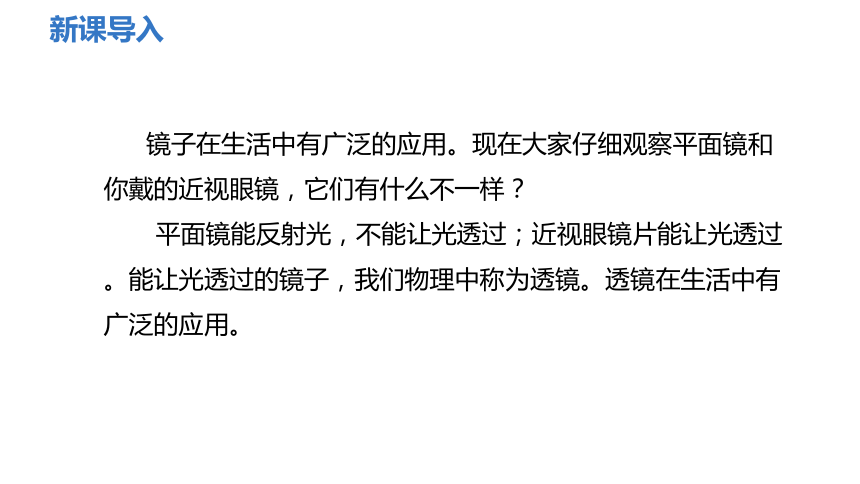

镜子在生活中有广泛的应用。现在大家仔细观察平面镜和你戴的近视眼镜，它们有什么不一样？
平面镜能反射光，不能让光透过；近视眼镜片能让光透过。能让光透过的镜子，我们物理中称为透镜。透镜在生活中有广泛的应用。
知识点 凸透镜和凹透镜
一

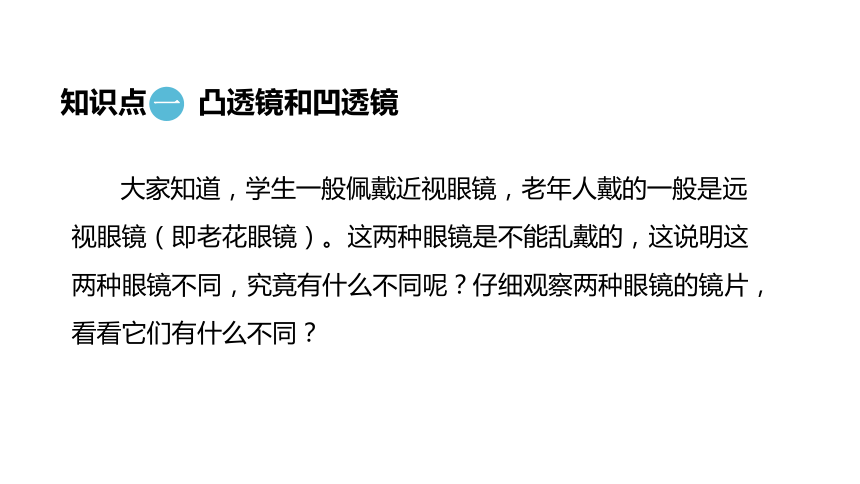

大家知道，学生一般佩戴近视眼镜，老年人戴的一般是远视眼镜（即老花眼镜）。这两种眼镜是不能乱戴的，这说明这两种眼镜不同，究竟有什么不同呢？仔细观察两种眼镜的镜片，看看它们有什么不同？

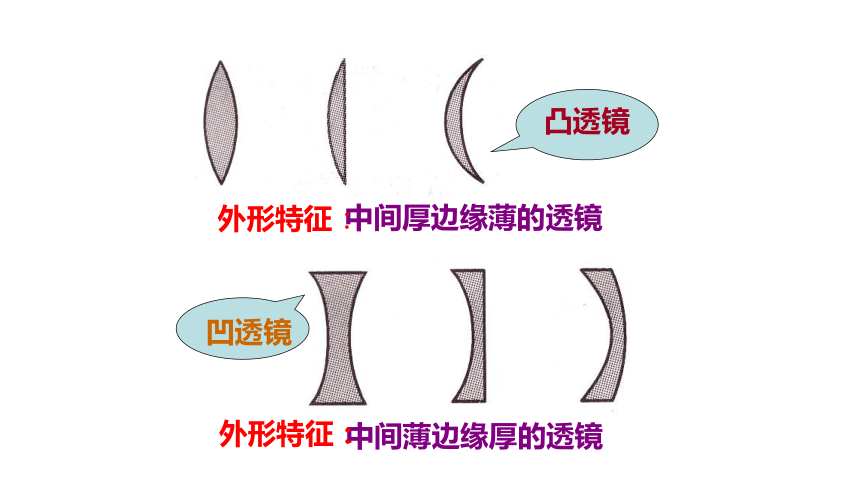

中间厚边缘薄的透镜
中间薄边缘厚的透镜
凸透镜
凹透镜
外形特征：
外形特征：
属于凸透镜的是：
属于凹透镜的是：
A 、C、D
B 、E 、F

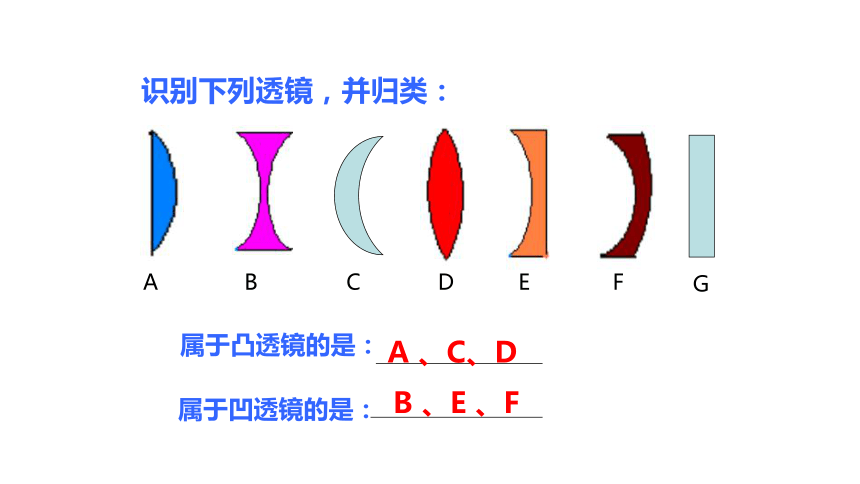

识别下列透镜，并归类：
A
B
C
D
E
F
Ｇ

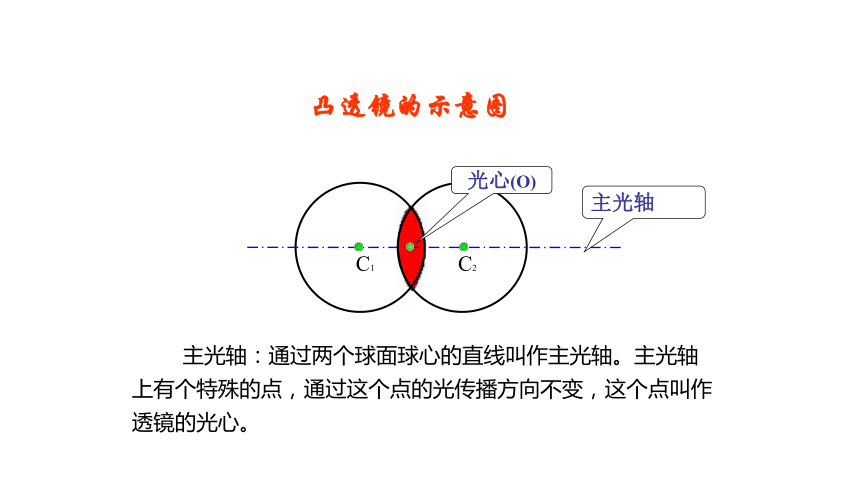

凸透镜的示意图
C1
C2
主光轴
光心(O)
主光轴：通过两个球面球心的直线叫作主光轴。主光轴上有个特殊的点，通过这个点的光传播方向不变，这个点叫作透镜的光心。

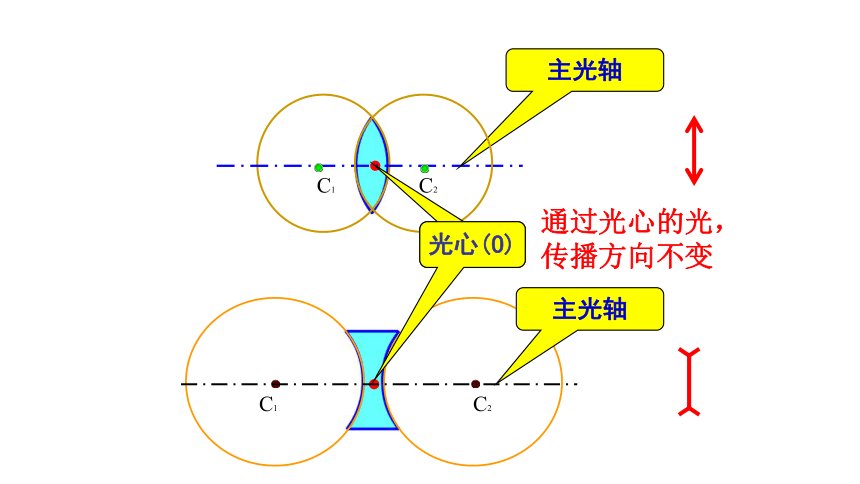

凹透镜的示意图
C2
C1
主光轴
光心(O)
通过光心的光，传播方向不变
主光轴
光心(O)
C2
C1
C2
C1
光心(O)
主光轴
结论：通过光心的光线传播方向不改变。
试猜想光线通过透镜后会有什么现象？
凸透镜对光线起会聚作用，因此凸透镜也叫会聚透镜。
知识点 透镜对光的作用
二
凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。
凸透镜对光有会聚作用
凹透镜对光有发散作用
F
焦点
凸透镜能使跟主光轴平行的光会聚在主光轴上的一点，这个点叫作凸透镜的焦点（F）。
知识点 焦点和焦距
三
F
焦点
F
焦点
焦点到凸透镜光心的距离叫作焦距( f )。凸透镜两侧各有一个焦点，两侧的两个焦距相等。
焦距f
焦距f
想想做做：如何测凸透镜的焦距？
平行光会聚法测焦距:将凸透镜正对着太阳光，在透镜的另一侧放张白纸，改变透镜和白纸间的距离，直到在白纸上找到一个最小最亮的光斑，用刻度尺量出光斑到透镜的距离即为焦距。
F
F
F
F
1、 通过光心的光线 传播方向不改变。
2、平行于主光轴的光线 经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线 折射后平行于主光轴射出 。
三条特殊光线
一、透镜的分类：
　三、关于透镜的概念：
凸透镜和凹透镜
二、透镜对光线的作用：
1、凸透镜对光起会聚作用
2、凹透镜对光起发散作用
1、主 光 轴
---通过两个球面球心的直线叫作透镜的主光轴。
2、光 心(O)
---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫作透镜的光心。
3、焦 点( F)
---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。
4、焦 距( f )
---焦点到光心的距离叫焦距。
课堂小结
1.根据图中光通过透镜前后的方向，在图中填上适当类型的透镜。
甲
丙
课堂训练
2.小红把透镜正对太阳光贴在纸面上，纸面呈现一个与透镜大小相当的光斑。若透镜远离纸的过程中光斑变大变暗，则该透镜（　　）
A．是凸透镜，对光有会聚作用
B．是凹透镜，对光有发散作用
C．是凸透镜，对光有发散作用
D．是凹透镜，对光有会聚作用
课堂训练
B
3.如图是一条光线通过透镜的光路图，其中哪幅图的光路是错误的（　　）
A B C D
课堂训练
D
