第五章 透镜及其应用
第2节 生活中的透镜
1
课堂讲解
2
课时流程
照相机
投影仪
放大镜
实像和虚像
课后作业
逐点
导讲练
课堂小结
当堂检测
知1－导
1
知识点
照相机
“镜头”留下美景，同时也记录了世界。同学们，
节日家人团聚或外出旅游，总要用照相机拍照留纪
念。你们想了解照相机吗？又想了解它的那些知识？
知1－讲
照相机主要构造
知1－讲
1. 镜头：相当于一个凸透镜。
2. 胶片：相当于光屏。
3. 调节控制系统。
①取景窗：观察所拍景物；
②光圈环：控制进入镜头的光的多少；
③调焦环：调节镜头到胶片间的距离，即像距；
④快门：控制曝光时间。
知1－讲

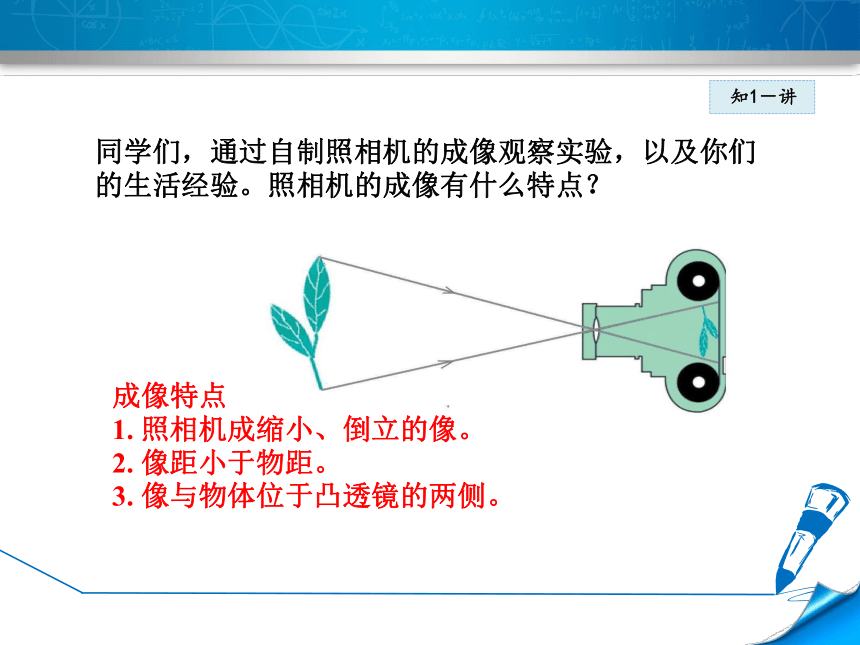

同学们，通过自制照相机的成像观察实验，以及你们
的生活经验。照相机的成像有什么特点？
成像特点
1. 照相机成缩小、倒立的像。
2. 像距小于物距。
3. 像与物体位于凸透镜的两侧。
知1－讲
【例1】
小明用照相机给同学小宇拍照时，发现了一些特点，请根据你的经验和知识，帮他完成下列填空。
(1)小宇离照相机镜头的距离________(填“大于”“小
于”或“等于”)底片离照相机镜头的距离。
(2)小宇离照相机镜头越远，小宇在底片上所成的
像越______。
(3)照相机底片上所成的像一定比小宇本人______。
(4)人和像在凸透镜(镜头)的________(填“同”或
“异”)侧。
大于
小
小
异
知1－讲
【解析】
(1)照相机底片离镜头的距离较小，而在拍照时，
要求被照的对象离相机较远，大大超过相机底
片到镜头的距离。
(2)物体离相机越远，成的像越小。
(3)照相机所成的像是倒立、缩小的实像。
(4)人在照相机镜头的前面，底片在照相机镜头
的后面。
总 结
知1－讲
用照相机拍照时，比较人到镜头的距离和像到镜头
的距离及比较像与人的大小关系，用比较法。
在第(2)小题的解答中可联系实际进行分析，因为实
际使用中会有这样的直观感觉，人若离照相机越远，
在底片上所成的像越小。
如图所示，是在一些交通要道路口、
银行等公共场所安装的电子监控器。
它主要由两部分组成，一部分为光学
系统，另一部分为光电转换系统。光学系统收集被监控区域内的景物信息。光电转换系统把光信号转换成电信号，输送到监控中心，实现监控的目的。其光学系统的工作原理相当于（ ）
A. 平面镜成虚像 B. 凸透镜成实像
C. 小孔成像 D. 凸透镜成虚像
1
知1－练
B
知2－讲
请学生观察投影仪的构造，并观察其成像有什么特点？
像是缩小还是放大？像是正立还是倒立？像距与物距
哪个大？像与物体位于凸透镜的同侧还是异侧？
成像特点：
1. 投影仪（或幻灯机）成放大、倒立的像。
2. 像距大于物距。
3. 像与物体位于凸透镜的两侧。
知2－练
1
放幻灯片时，银幕上出现了一面旗，它的形状与图中的甲相似，则幻灯片上的旗应是图乙中的（ ）
B
3
知识点
放大镜
知3－导
知3－讲
用放大镜观察物体，像是缩小还是放大？像是正
立还是倒立？像与物体位于透镜的同侧还是两侧？
成像特点：
1. 放大镜成放大正立的虚像。
2. 像与物体位于凸透镜的同侧。
知3－讲
生活中的放大镜：
知3－练
1
如图所示，透过水瓶可以看到放大了的文字，这是因为装水的水瓶相当于______ 透镜，形成了文字正立、放大的像。
凸
知4－讲
1. 实像：
由实际光线会聚而成的，能呈现在光屏上。
2. 虚像：
　由反射光线或折射光线的反向延长线相交而形
成，不能呈现在光屏上。人眼逆着出射光线可以
看到虚像。
定义
4
实像和虚像
知识点
知4－讲
照相机、投影仪、放大镜、平面镜，它们所成的像
是虚象还是实像？
知4－讲
照相机成实像，投影仪成实像
放大镜成虚像，平面镜成虚像
知4－讲
如图所示，甲、乙两图分别是凸透镜成实像和虚像时的情景。请分别指出其特点。
(1)凸透镜成实像时，光屏__________________，物和实像在凸透镜______。
(2)凸透镜成虚像时，光屏 _________________，物和虚像在凸透镜________。
能承接到所成的像
【例2】
异侧
不能承接到所成的像
同侧
总 结
知1－讲
采用比较法分析，凸透镜所成实像和虚像的区别是：
①实像是由实际光线会聚而成的像；虚像不是由实际
光线会聚而成的像，而是由实际光线的反向延长线
会聚而成的像。
②实像既可用光屏承接，又可用眼睛看到；虚像不能
用光屏承接，而只能用眼睛看到。
③实像总是倒立的，虚像总是正立的。
④实像和物体分别位于凸透镜的两侧；虚像和物体位
于凸透镜的同侧。
知3－练
1
在①小孔成像，②平面镜成像，③放大镜成像，④照相机成像，⑤投影仪成像中，下列分析正确的是（　　）
A. 属于反射成像的是②
B. 属于折射成像的是①③④
C. 成实像的是①③⑤
D. 成虚像的是②③④
A
知3－练
【中考·沈阳】下列关于生活中光学元件的说法中正确的是（ ）
A. 利用照相机拍照时，成正立缩小的虚像
B. 用凸透镜做放大镜时，成正立缩小的实像
C. 投影仪是利用凹透镜来成像的
D. 人站在穿衣镜前看到自己在镜中的像是虚像
D
2
生活中的透镜 所成像的特点
照相机、摄像机、摄像头等 倒立、缩小的实像
投影仪、幻灯机、电影放映机等 倒立、放大的实像
放大镜等 正立、放大的虚像
1. 照相机、投影仪和放大镜都是利用凸透镜成像来工
作的。
2. 照相机工作时，物距大于像距，成倒立、缩小的实
像。摄像头、摄像机的工作原理与照相机相同。
3. 投影仪工作时，物距小于像距，成倒立、放大的实
像。幻灯机、电影放映机的工作原理与投影仪相同。
4. 放大镜工作时，物距小于焦距，成正立、放大的虚
像。
【中考·自贡】外出旅游，照相机是我们常用的工
具，它能记录我们沿途所见的美丽风光，在照相机
构造中有一个关键的成像光学元件，它相当于一
个（　　）
A. 反光镜 B. 凹面镜
C. 平面镜 D. 凸透镜
1
D
为了避免新型冠状病毒肺炎交叉感染，全国首个测温5G 警用巡逻机器人在广州黄埔诞生。这款测温5G 警用巡逻机器人有5 个高清摄像头，可实现全景无死角巡逻。机器人上的摄像头相当于一个________透镜， 它的成像原理和我们生活中的________ （填“照相机”“幻灯机”或“放大镜”）的成像原理相同。
2
凸
照相机
3
【模拟·镇海】公交公司为了保证人们从公交汽
车上下车时的安全，在无人售票车上安装了“车载电视监控器”，如图所示是该装置的光学系统，图中的摄像头的工作原理相当于_____透镜成________________像。汽车头灯的位置安装较低，当车灯发出的光照到路面上的障碍物时，因为光的________ ，障碍物形成的影子较长，司机容易发现。
凸
倒立、缩小的实
直线传播
实像和虚像的区别是：
(1)实像是________会聚成的，虚像不是________会聚成的，而是_____________________会聚成的；
(2)实像________成在光屏上，虚像________成在光屏上；
(3)实像是________立的，而虚像是________立的。
4
实际光线
实际光线
实际光线的反向延长线
能
不能
倒
正
5
【模拟·长沙】甲、乙两图是用同一凸透镜观察到的现象。下列说法正确的是（ ）
A. 甲、乙两图的成像原理都和放大镜的工作原理相同
B. 甲图的成像原理和投影仪的工作原理相同
C. 乙图的成像原理和照相机的工作原理相同
D. 甲、乙两图中成的都是虚像
B
谢谢大家！
