(共19张PPT)

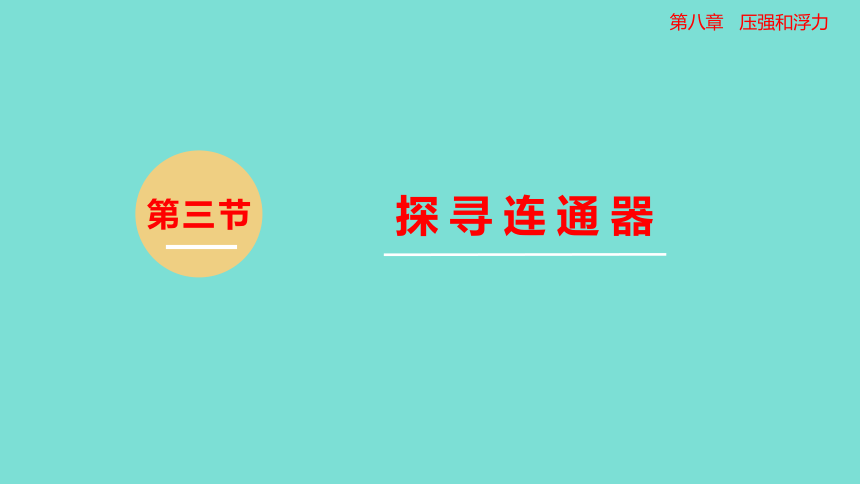

第八章 压强和浮力
第三节
探寻连通器
观察与思考
1.它的结构有什么特点？
3.茶壶的壶嘴与壶身的高度有什么关系？
2.在壶盖上为什么要留一个小孔？
4.右图的茶壶在设计上有什么问题吗？
观察以下左右两幅图，回答问题。

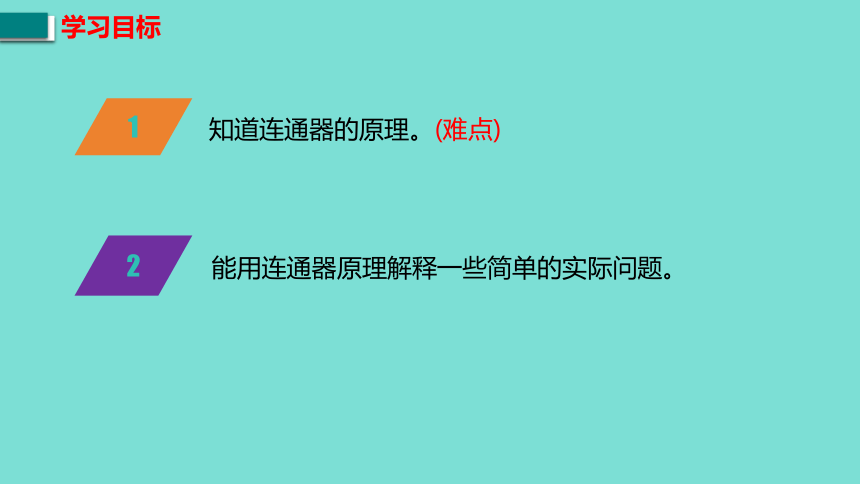

学习目标
知道连通器的原理。(难点)
1
能用连通器原理解释一些简单的实际问题。
2
任务一：认识连通器

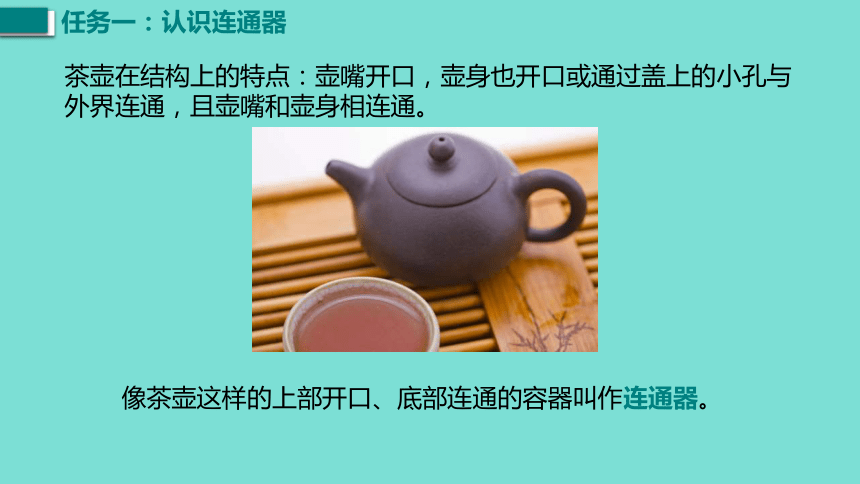

像茶壶这样的上部开口、底部连通的容器叫作连通器。
茶壶在结构上的特点：壶嘴开口，壶身也开口或通过盖上的小孔与外界连通，且壶嘴和壶身相连通。
任务一：认识连通器

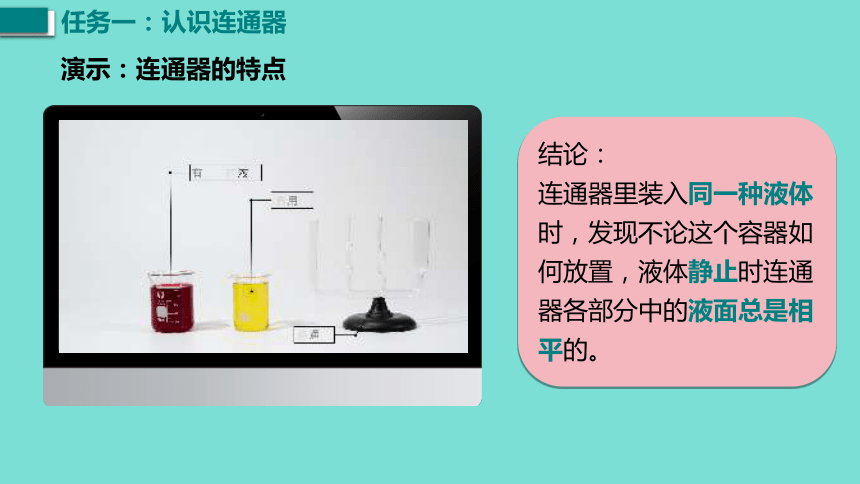

演示：连通器的特点
结论：
连通器里装入同一种液体时，发现不论这个容器如何放置，液体静止时连通器各部分中的液面总是相平的。
任务一：认识连通器

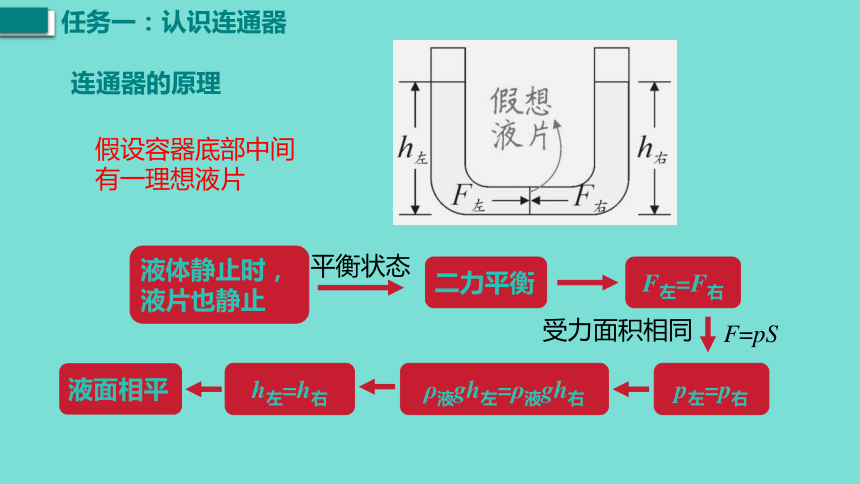

液体静止时，液片也静止
平衡状态
二力平衡
F左=F右
F=pS
受力面积相同
p左=p右
ρ液gh左=ρ液gh右
h左=h右
液面相平
连通器的原理
假设容器底部中间有一理想液片

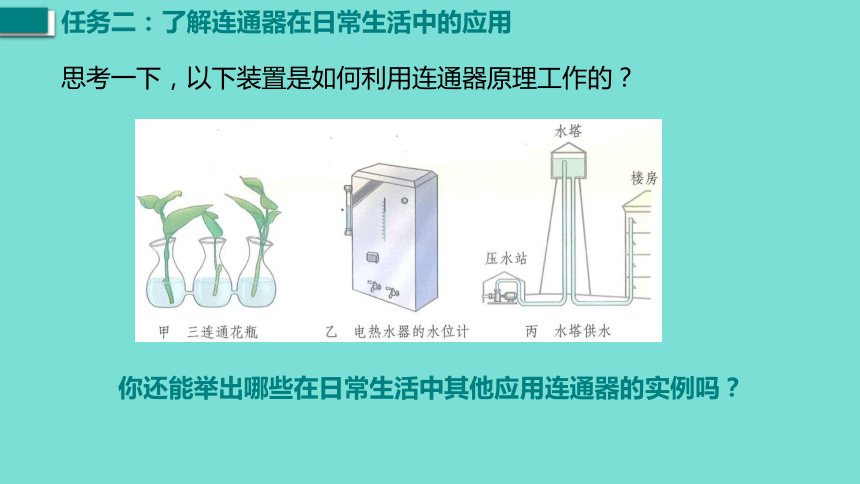

任务二：了解连通器在日常生活中的应用
思考一下，以下装置是如何利用连通器原理工作的？
你还能举出哪些在日常生活中其他应用连通器的实例吗？
任务二：了解连通器在日常生活中的应用
三连通花瓶
连通器中的液面是相平的，所以三连通花瓶中的液面是相平的，给一个花瓶中加水，另外两个花瓶中的页面也会上升。
任务二：了解连通器在日常生活中的应用
电热水器的水位计
水位计
电热水器的水位计和水箱构成了连通器。通过水位计上水面的高低指示水箱中剩余水的多少。
任务二：了解连通器在日常生活中的应用
水塔供水系统
在打开水龙头的时候，形成了连通器的结构，水要上升到和水塔中的水一样高，因此可以不断地流出来。
任务二：了解连通器在日常生活中的应用
下水道的回水弯
下水道的哪部分是连通器？
U形回水弯是一个连通器。
回水弯有什么作用？
使管道中的臭气、病毒等不能进入室内，起到水封的作用。
任务二：了解连通器在日常生活中的应用
水封地漏
水封地漏中的存水杯会粗存一定量的水，形成水封。
任务三：了解连通器在社会生产中的应用
船闸
船从上游通过船闸驶往下游的过程是怎样的呢？
任务三：了解连通器在社会生产中的应用
船闸
如图甲所示，船从上游驶来，关闭上、下游闸门和下游闸门下的阀门B，打开上游闸门下的阀门A，使上游水道和闸室形成一个连通器。上游的水通过阀门A进入闸室。
如图乙所示，当水停止流动时，上游水道和闸室中的水面相平。打开上游闸门，船从上游驶入闸室。
任务三：了解连通器在社会生产中的应用
船闸
如图丙所示，关闭上游闸门和闸门下的阀门A，打开下游闸门下的阀门B，使闸室和下游水道形成一个连通器。闸室内的水通过阀门B流到下游。
如图丁所示，当水停止流动时，闸室和下游水道的水面相平。打开下游闸门，船从闸室驶向下游。
课堂小结
探寻连通器
定义
特点
茶壶、排水管的U形“反水弯”、锅炉水位计、船闸等。
连通器里只装一种液体，液体静止时连通器各部分中的液面总是相平的。
上部开口、底部连通的容器叫作连通器
应用
随堂训练
1．下列不是利用连通器的特点来实现自己的功能的是（　　）
A．船闸 B．液体压强计
C．乳牛自动喂水器 D．地漏的存水杯
B
随堂训练
2.如图所示，甲、乙两容器间有一斜管相通，中间有阀门K控制，容器中装有水，且两容器中水面相平，则（　　）
A．打开阀门K以后，水将从甲流到乙
B．打开阀门K以后，水将从乙流到甲
C．打开阀门K以后，水不会流动
D．打开阀门K以后，a处压强变小
C
随堂训练
3．如图所示，在装修房屋时，工人师傅常用一根灌有水（水中无气泡）且足够长的透明塑料软管的两端靠在墙面的不同地方，在水面处做出标记就找到了同一水平高度，这是利用了　 　的原理。
连通器
