第1节 杠 杆
第十二章 简单机械
知识点
杠杆
知1－讲
感悟新知
1
操作体验(图1)
知1－讲
感悟新知

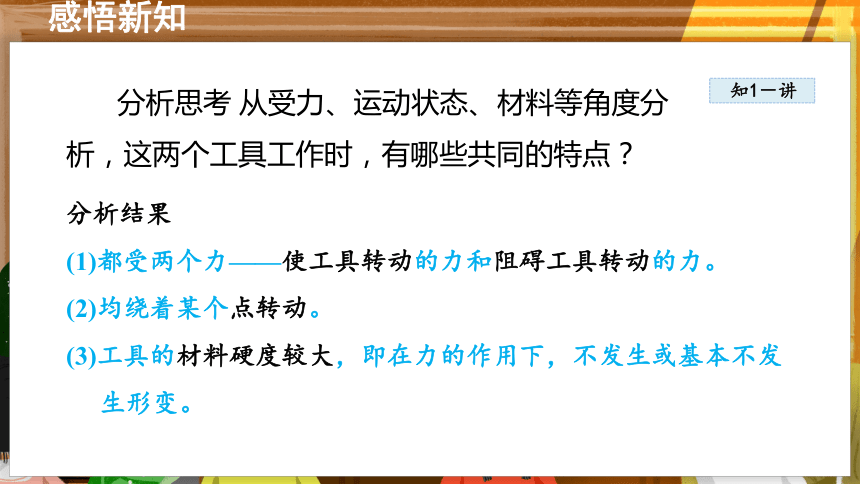

分析思考 从受力、运动状态、材料等角度分析，这两个工具工作时，有哪些共同的特点？
分析结果
(1)都受两个力——使工具转动的力和阻碍工具转动的力。
(2)均绕着某个点转动。
(3)工具的材料硬度较大，即在力的作用下，不发生或基本不发生形变。
知1－讲
感悟新知

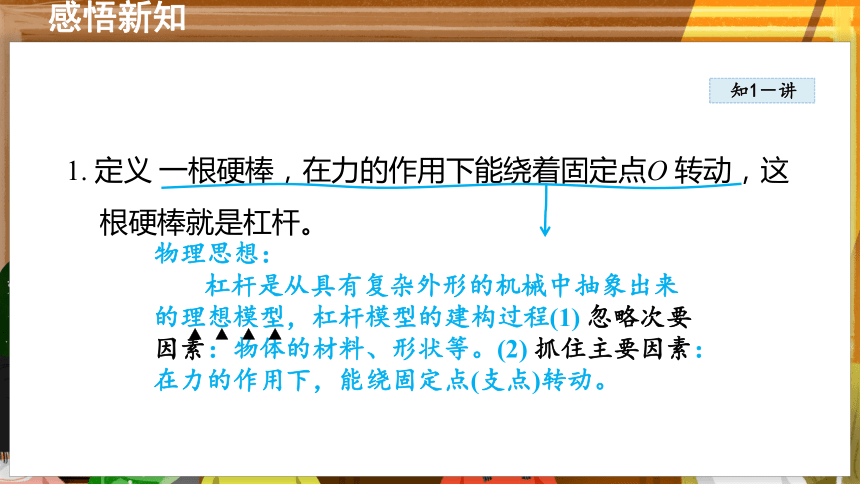

1. 定义 一根硬棒，在力的作用下能绕着固定点O 转动，这根硬棒就是杠杆。
物理思想：
杠杆是从具有复杂外形的机械中抽象出来的理想模型，杠杆模型的建构过程(1) 忽略次要因素：物体的材料、形状等。(2) 抓住主要因素：在力的作用下，能绕固定点(支点)转动。
▲▲▲▲
知1－讲
感悟新知

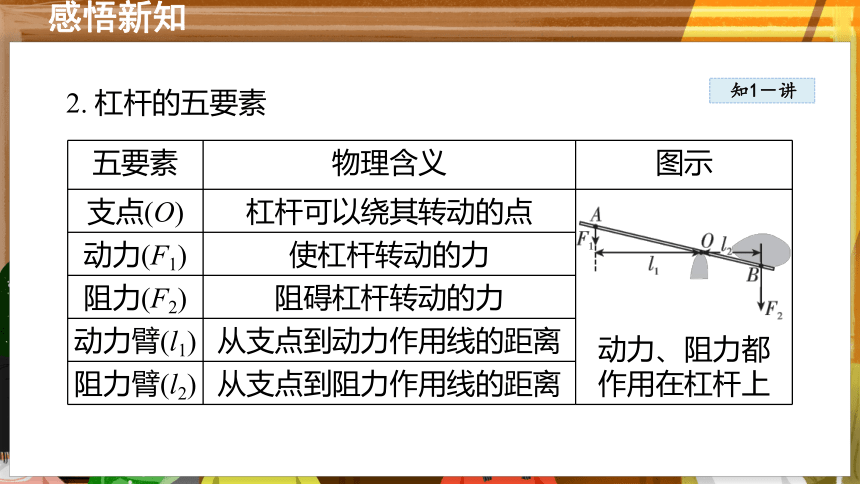

2. 杠杆的五要素
五要素 物理含义 图示
支点(O) 杠杆可以绕其转动的点
动力、阻力都作用在杠杆上
动力(F1) 使杠杆转动的力 阻力(F2) 阻碍杠杆转动的力 动力臂(l1) 从支点到动力作用线的距离 阻力臂(l2) 从支点到阻力作用线的距离
知1－讲
感悟新知

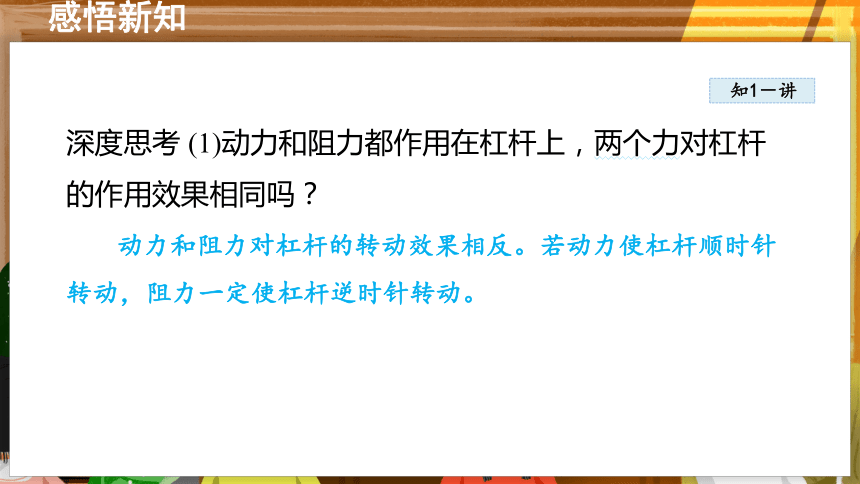

深度思考 (1)动力和阻力都作用在杠杆上，两个力对杠杆的作用效果相同吗？
动力和阻力对杠杆的转动效果相反。若动力使杠杆顺时针转动，阻力一定使杠杆逆时针转动。
知1－讲
感悟新知

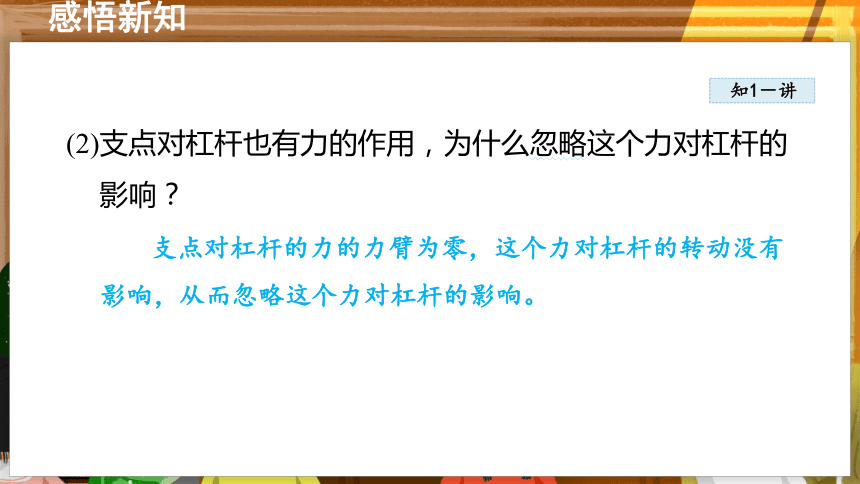

(2)支点对杠杆也有力的作用，为什么忽略这个力对杠杆的影响？
支点对杠杆的力的力臂为零，这个力对杠杆的转动没有影响，从而忽略这个力对杠杆的影响。
知1－讲
感悟新知
3. 杠杆五要素的理解
(1)杠杆的支点一定在杠杆上，可以在杠杆的一端，也可以在杠杆的中间某点。用同一根硬棒做杠杆，使用方法不同，支点位置可能不同，如图2甲、乙所示。
阻力为物体对杠杆的拉力，等于物体的重力，但不是体的重力
知1－讲
感悟新知
(2)作用在杠杆上的动力和阻力是相对而言的，可根
据人们的需要来确定，动力和阻力的方向不一定相反，但动力和阻力使杠杆转动的方向一定是相反的，如图2 所示。(图中v 表示力使杠杆转动的方向)
知1－讲
感悟新知

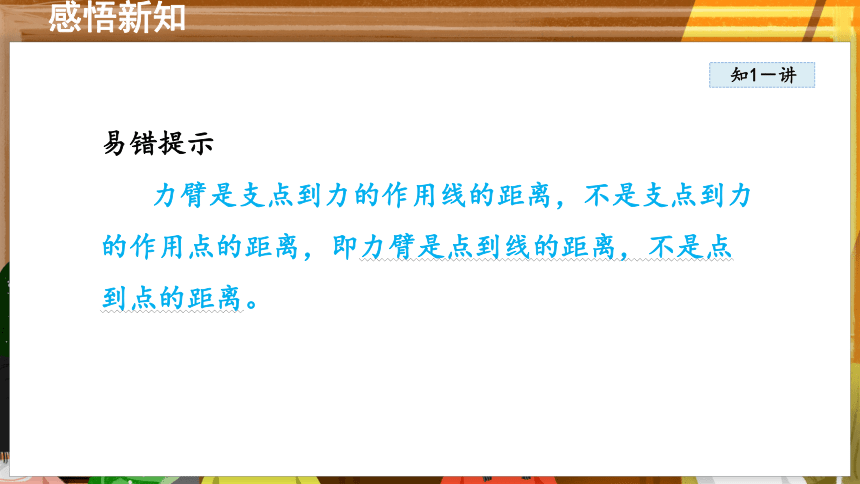

易错提示
力臂是支点到力的作用线的距离，不是支点到力的作用点的距离，即力臂是点到线的距离，不是点到点的距离。
知1－讲
感悟新知

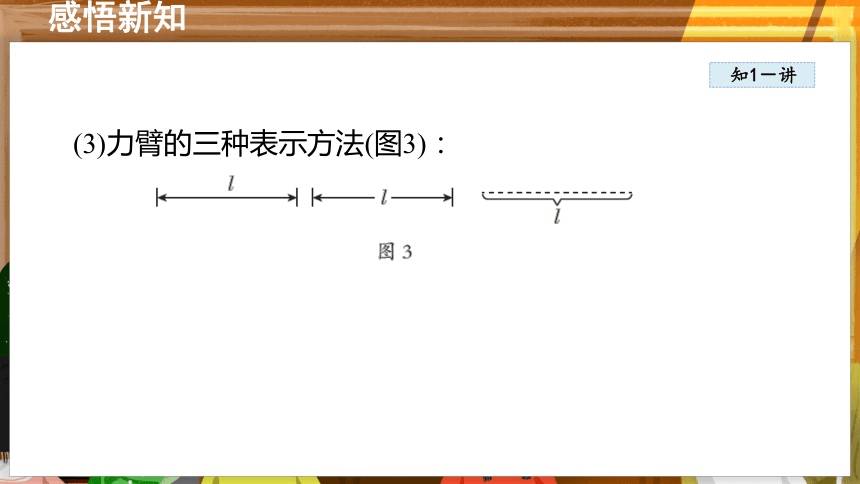

(3)力臂的三种表示方法(图3)：
感悟新知
知1－练

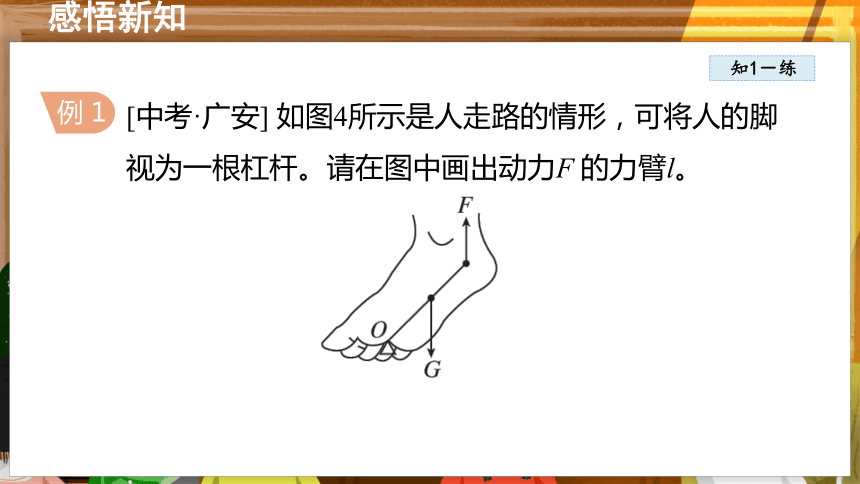

[中考·广安] 如图4所示是人走路的情形，可将人的脚
视为一根杠杆。请在图中画出动力F 的力臂l。
例 1
感悟新知
知1－练
解题秘方：画力臂相当于数学中作“点”到“线”的距离。力臂的画法步骤如下：
步骤 方法
第一步：确定支点O 假设杠杆转动，杠杆上相对静止的点即为支点
第二步：确定动力、阻力的作用线 从动力、阻力作用点沿力的方向(或反方向)分别作直线，即为动力、阻力的作用线
第三步：画出动力臂和阻力臂 从支点向力的作用线作垂线，支点到垂足间的距离为力臂
感悟新知
知1－练
解：如图4 所示。
力臂与力的作用线垂直。当直角三角板的一直角边与力的作用线重合时，过支点的另一直角边与力臂重合。
感悟新知
知1－练
1.[中考·岳阳] 如图是锅炉上的安全阀门示意图，请画出物体A的重力示意图及F 的力臂l。
解：如图所示。
知识点
杠杆平衡条件
知2－讲
感悟新知
2
1. 杠杆平衡 当杠杆在动力和阻力作用下静止时，我们就说杠杆平衡了。
杠杆平衡包含静止和匀速转动两种状态。
知2－讲
感悟新知
2. 探究杠杆平衡条件
(1)实验思路
①猜想：探究杠杆的平衡条件，就是要找到影响杠杆平衡的各种因素并确定它们之间的关系。容易想到: 杠杆支点两侧所受的动力、阻力，以及动力臂、阻力臂都会影响杠杆的平衡，所以应该找出这四个量之间的关系。
知2－讲
感悟新知
②方案：我们可以先保持杠杆一侧的两个量不变，如左侧的阻力和阻力臂，改变另一侧的两个量，即右侧的动力和动力臂。然后再保持右侧的动力和动力臂不变，改变左侧的阻力和阻力臂。综合分析后找出动力、动力臂、阻力、阻力臂这四个量之间的关系。
知2－讲
感悟新知
(2)实验过程
①首先调节杠杆两端的螺母，使杠杆在不挂钩码时，保持水平并静止，达到平衡状态。
知2－讲
感悟新知
②在杠杆两侧挂上不同数量的钩码，移动钩码的位置，使杠杆重新在水平位置平衡，如图6 所示，这时杠杆两侧受到的作用力等于各自钩码所受的重力。
作用在杠杆上的动力和阻力等于钩码所受的重力，
但不是钩码所受
的重力。
知2－讲
感悟新知
③设右侧钩码对杠杆施加的力为动力F1，左侧钩码对杠杆施加的力为阻力F2；测出杠杆平衡时的动力臂l1 和阻力臂l2；把F1、l1、F2、l2 的数值填入表格中。
④保持阻力F2 和阻力臂l2 不变，改变动力F1，相应调节动力臂l1 的大小，再做几次实验，把数据填入表格中。
⑤保持动力F1 和动力臂l1 不变，改变阻力F2，相应调节阻力臂l2 的大小，再做几次实验，把数据填入表格中。
知2－讲
感悟新知
实验 次序 动力F1/N 动力臂l1/cm 动力× 动力臂(/ N·cm) 阻力F2/N 阻力臂l2/cm 阻力× 阻力臂/(N·cm)
1 0.5 30 15 1.0 15 15
2 1.0 20 20 2.0 10 20
3 1.5 20 30 3.0 10 30
知2－讲
感悟新知
(2)实验结论：杠杆的平衡条件是动力× 动力臂= 阻力×阻力臂(F1×l1=F2×l2)。
知2－讲
感悟新知
思想方法
通过类比法了解杠杆的平衡状态：
当物体静止或做匀速直线运动时，处于平衡状态。类比物体的平衡状态，当杠杆处于静止或匀速转动时，处于平衡状态。
知2－讲
感悟新知
概念理解
杠杆的平衡状态:
(1)如图7 所示，杠杆不一定在水平位置处于平衡状态，倾斜静止时杠杆也处于平衡状态。
(2)当杠杆“缓慢转动”时，可以认为杠杆处于平衡状态。
感悟新知
知2－练
[中考·贵港] 在探究杠杆的平衡条件的实验中。
(1)如图8甲所示，为了使杠杆在水平位置平衡，应该向_____( 填“左”或“右” )移动右端的平衡螺母。
例2
右
感悟新知
知2－练
解题秘方：试题属于验证性实验题，可利用所学的知识和规律，对号入座，直接解答。
解析：如图甲，杠杆的右端上翘，可以将左端或右端的平衡螺母向翘起端移动。
感悟新知
知2－练
(2)实验时只有10 个相同的钩码，杠杆上每格等距，当在A 点挂3 个钩码时，如图乙所示，怎样挂钩码可以使杠杆在水平位置平衡：①___________________________； ② _____________________ 。
(请设计两种方案)
在G 处挂2 个钩码
在E 处挂3 个钩码
感悟新知
知2－练
解析：设一个钩码重为G，杠杆上每格长度为l，杠杆在水平位置平衡时：左边有3G×4l=12Gl，右边有2G×6l=3G×4l=4G×3l=6G×2l=12Gl，可见可以在G 处挂2 个钩码，或在E处挂3 个钩码，或在D 处挂4 个钩码，或在C 处挂6 个钩码。
感悟新知
知2－练
(3)通过对实验数据进行分析处理，可得出结论：杠杆平衡条件是___________________________。
动力× 动力臂= 阻力× 阻力臂
解析：经过实验探究得出杠杆平衡条件：动力× 动力臂=阻力× 阻力臂。
感悟新知
知2－练
2. 在探究“ 杠杆平衡条件” 的实验中，所用的器材有： 每格长度相等的杠杆、支架、弹簧测力计、刻度尺、细线、重力为0.5 N 的钩码若干个。
(1)如图甲所示，杠杆处于平衡状
态。若从杠杆的两侧同时减掉
一个钩码，那么杠杆的_______
(填“左”或“右”)端下沉。
右
感悟新知
知2－练
(2)在图乙中，将弹簧测力计由竖直方向旋转至沿虚线方向，如果要继续保持杠杆在水平方向平衡，弹簧测力计的示数要______ (填“变小”“不变”或“变大” ) 。
变大
知识点
生活中的杠杆
知3－讲
感悟新知
3
1. 探究杠杆的省力情况
知3－讲
感悟新知
2. 三类杠杆的比较
省力杠杆 等臂杠杆 费力杠杆
示意
力臂关系 l1>l2 l1=l2 l1力的关系 F1F2
特点 省力但费距离 不省力也不费力，不省距离也不费距离 费力但省距离
应用 钢丝钳 天平 镊子
知3－讲
感悟新知
思路点拨
判断杠杆种类的思路：
(1)构建杠杆模型：确定杠杆的支点、动力、阻力、动力臂、阻力臂。
(2)比较力臂大小：比较动力臂和阻力臂的大小。
(3)判断杠杆种类：利用杠杆平衡条件，判断杠杆种类。
知3－讲
感悟新知
发散结果
有些杠杆由于使用方法不同，有时会省力，有时会费力，如使用图9 所示的剪刀，若动力F1的作用点位置不变，被剪的物体置于a 处时，剪刀是省力杠杆，被剪的物体置于b 处时，剪刀是费力杠杆。
发散思考 省力杠杆和费力杠杆，在使用过程中会不会发生角色的转换？
感悟新知
知3－练
[母题中考·枣庄节选]壮丽辉煌的咸阳宫曾巍然
矗立于八百里秦川，司马迁在《史记》中有关于这座宫殿的描述。如图10是我们的祖先在建造宫殿时搬动巨大木料的劳动情境示意图，他们通过横杆、支架、石块等，将巨木的一端抬
起，垫上圆木，以便将其
移到其他地方，请分析：
例 3
感悟新知
知3－练
解题秘方：判断杠杆类型的两种方法：(1)根据动力臂l1和阻力臂l2 的长短关系判断；(2)根据应用目的和效果判断：省力杠杆一般在阻力大的情况下使用，费力杠杆一般在阻力小的情况下为了省距离而使用。
感悟新知
知3－练
(1)支架下端垫有底面积较大的石块，其目的是______压强。
解析：支架下端垫有底面积较大的石块，是为了在压力相同的情况下，通过增大受力面积来减小压强。
减小
感悟新知
知3－练
(2)支架上的横杆其实是______(填“省力”“费力”或“等臂”) 杠杆。
解析：方法一：使用时，支架上横杆的动力臂大于阻力臂(如图11 所示)，支架上的横杆相当于省力杠杆；方法二：巨木作用在横杆的压力非常大，为了移动巨木，应使用省力杠杆。
省力
感悟新知
知3－练
3.[中考·河南]人体中有很多结构可简化为杠杆。如图，手提起物体时，桡骨在肱二头肌的收缩牵引下绕肘关节转动，这是一种______杠杆，此过程中肱二
头肌收缩的距离______(填“大于”“等
于”或“小于” )手移动的距离。
费力
小于
杠 杆
F1l1=F2l2
杠杆
定义
能够绕固定点转动的硬棒
平衡条件
分类
省力杠杆
费力杠杆
等臂杠杆
