平面镜成像
漂亮的山水图，你发现什么共同点吗？
镜子里的像到底是怎样形成的呢？
又被自己帅醒了！

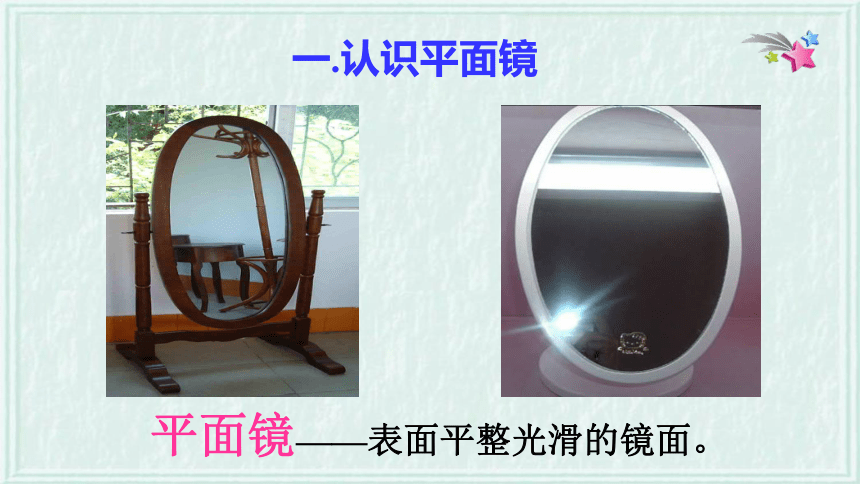

一.认识平面镜
平面镜——表面平整光滑的镜面。
光

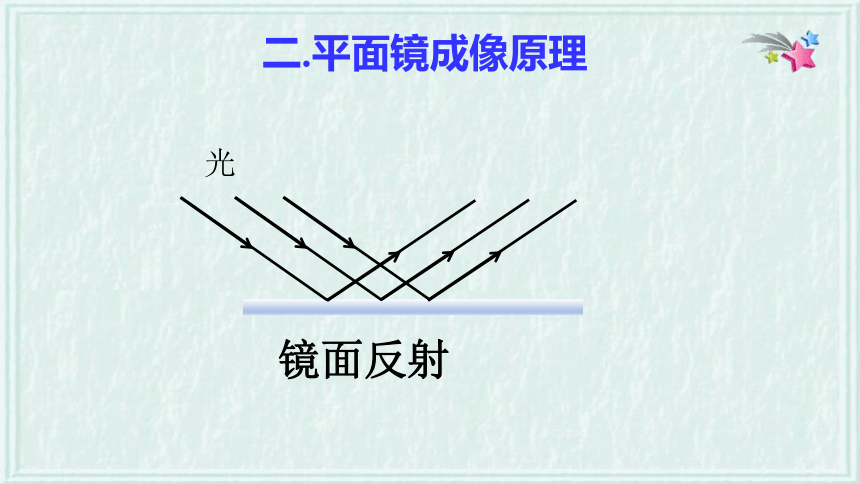

镜面反射
二.平面镜成像原理
S
像

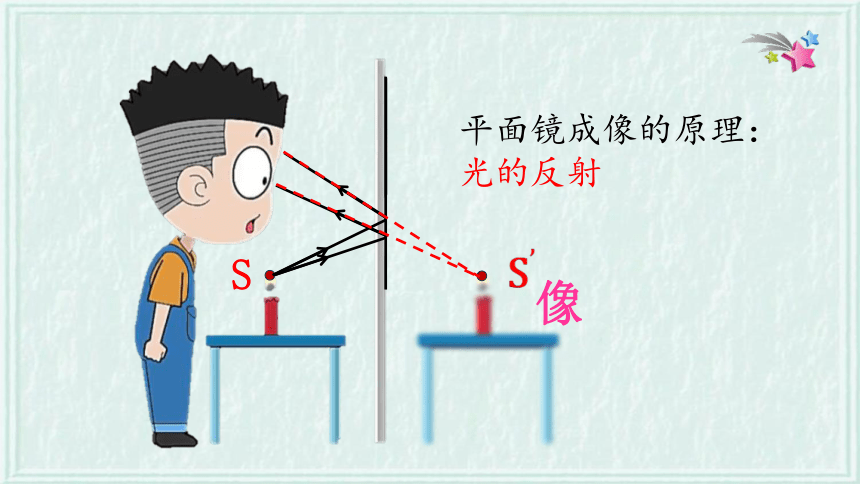

平面镜成像的原理：
光的反射

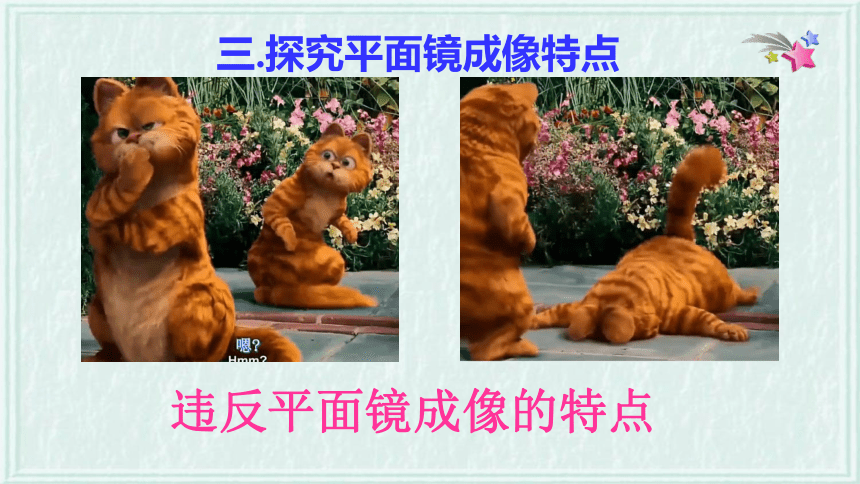

违反平面镜成像的特点
三.探究平面镜成像特点

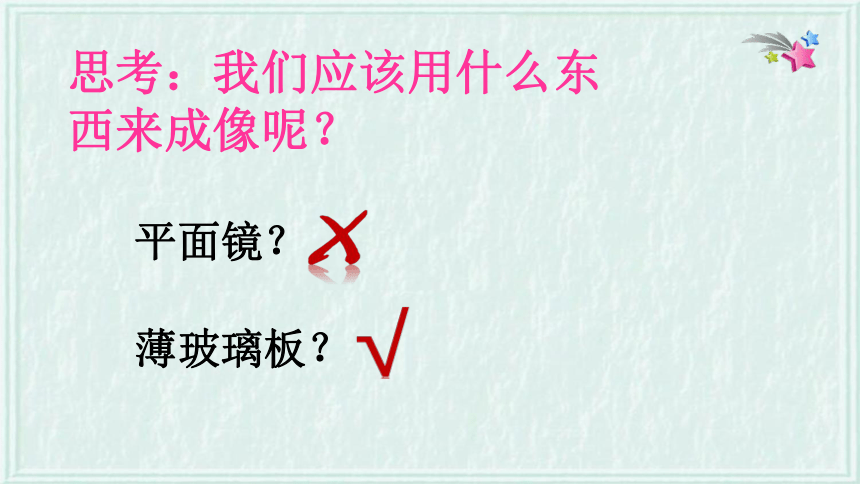

思考：我们应该用什么东西来成像呢？
平面镜？
薄玻璃板？

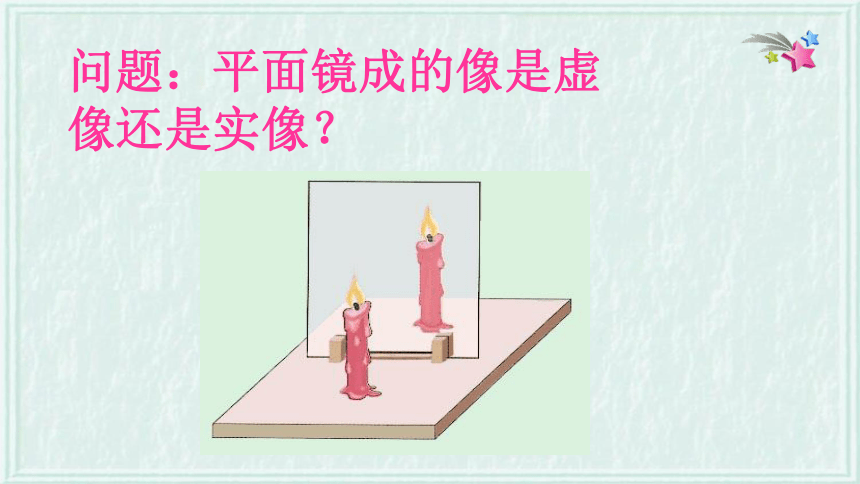

问题：平面镜成的像是虚像还是实像？

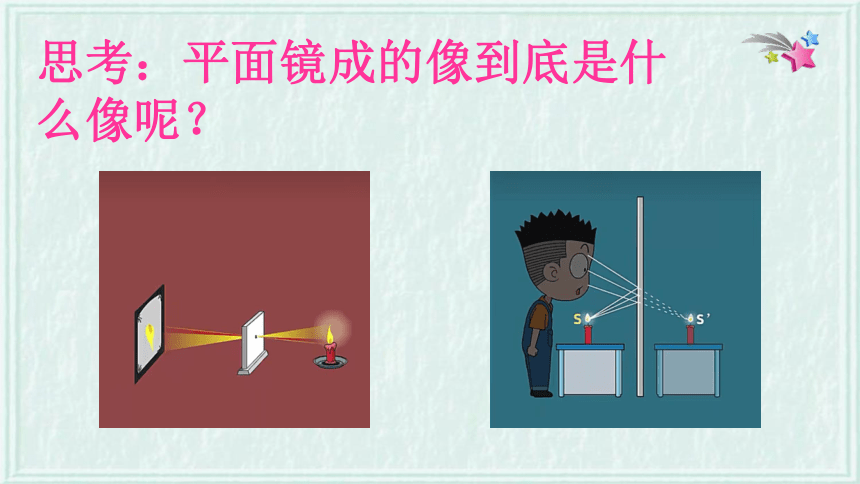

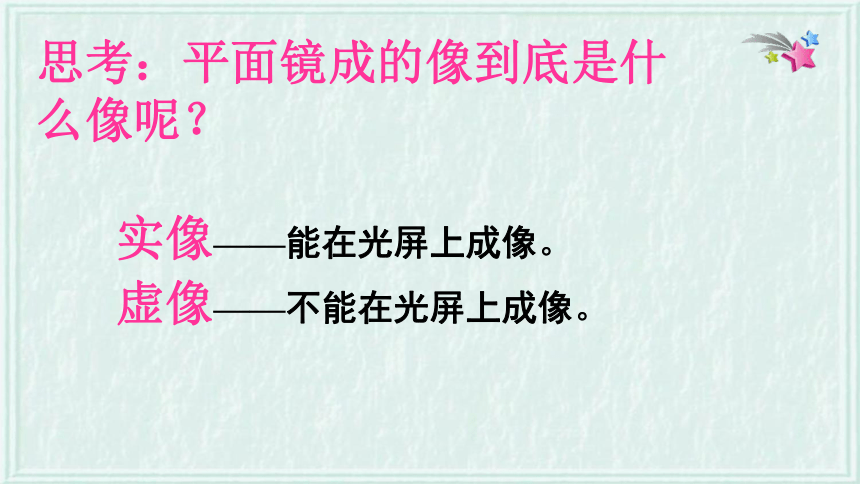

思考：平面镜成的像到底是什么像呢？
实像——能在光屏上成像。
虚像——不能在光屏上成像。
思考：平面镜成的像到底是什么像呢？
问题：平面镜成的像是虚像还是实像？
特点1：
平面镜所成的像是虚像。
问题：像和物的大小关系
问题：像和物的大小关系
特点2：
像与物体的大小相等。
问题：像和物的距离关系
问题：像和物的距离关系
5cm
5cm
7cm
7cm
6cm
6cm
问题：像和物的距离关系
特点3：
像到平面镜与物体到平面镜的距离相等。
特点4：像和物体对于平面镜是对称的。
5cm
5cm
7cm
7cm
6cm
6cm
1.平面镜成的像是虚像
2.像与物的大小相等
4.像与物的连线与镜面垂直，物像关于平面镜轴对称
平面镜成像的特点
总结规律
3.像到平面镜的距离与物体到镜面的距离相等
交流讨论
为什么要用玻璃板代替平面镜？
①玻璃板能成像。
②玻璃板透光能确定像的位置。
刻度尺的作用是什么？
比较像与物到镜面的距离。
交流讨论
实验中如何确定像的位置？
找两个完全相同的物体，分别放在玻璃板的两侧，并移动放在玻璃板后的物体，直到该物体和玻璃板前物体的像完全重合为止，此时该物体的位置即玻璃板前物体的像的位置。
四.平面镜成像的作图
如图，MN表示平面镜，AB表示镜前的物体，根据平面镜成像的特点作图。
M
N
A
B
A’
B’
１、作垂线
２、取等距离
３、画虚像
四.平面镜成像的作图
A
B
A
B
第一步 作垂线
A
B
A’
B’
第二步 取等距离
O
O’
A
B
A’
B’
第三步 画虚像
O
O’
五.平面镜成像的应用
古代妇女对着铜镜梳妆
利用平面镜扩大视野
五.平面镜成像的应用
改变光的传播方向
潜望镜原理图　
五.平面镜成像的应用
舞蹈演员纠正自己的姿势
牙医看清别人牙齿的背面
平面镜成像的应用
1.成像
3.改变光的传播方向
2.利用平面镜增加视野
五.平面镜成像的应用
因为平静的水面就好像是一个平面镜，它可以成像。根据成像的特点是物距等于像距，所以岸边的树木和房屋在水中的像看上去都是倒立的。
岸边的树木和房屋在水中的像看上去都是倒立的，你能说出其中的道理吗？
正立虚像、等大、等距、对称
镜子里的像到底是怎样形成的呢？
又被自己帅醒了！
平面镜成像的原理：
光的反射
1、一个人从远处走向一块竖直挂着的平
面镜,他在镜中的像将〔　 〕
A、逐渐变大,并且逐渐向镜面靠近
B、逐渐变小,并且逐渐离开镜面
C、先变大后变小,先靠近镜面在离开镜面
D、大小不变,但逐渐向镜面靠近
D
六.随堂练习
2、“桂林山水甲天下”，漓江两岸秀美的山峰在平静的水面清晰地映出“倒影”，它是:( )
D
六.随堂练习
A．山的影子
B．山的实像
C．山倒立的虚像
D．山正立的虚像
3、物体在平面镜中的像的大小取决于：( )
A．物体到平面镜的距离
B．物体的大小
C．平面镜的大小
D．像到平面镜的距离
B
六.随堂练习
4、下图中是四幅关于字母“F”经平面镜反射成像的示意图，其中正确的是：（ ）
C
六.随堂练习
A
B
C
D
5、北京时间2002年2月2日上午，美国“哥伦比亚”号航天飞机完成实验任务返回地球时，在空中发生爆炸，7名宇航员全部罹难。联邦调查人员在解读黑匣子保存的一段录像带时，发现录像带中有从平面镜里看到的对面电子钟视数的像如图所示，则此时的时刻应是（ ）
A.21:10 B.10:21
C.10:51 D.12:01
C
六.随堂练习
6、从平面镜内看到一只钟面上的指针位置如图所示，此时时间是（ ）
六.随堂练习
A. 7:25 B. 6:35
C. 5:25 D. 4:35
D
7、指出下面各句话中的“影”所说明的光在传播过程中所遵从的物理规律
（1）手影
（2）水中的倒影
（3）立竿见影
（4）杯弓蛇影
六.随堂练习
( )
( )
( )
( )
光的直线传播
光的反射
光的直线传播
光的反射
8、平面镜成像是由于光的_______而形成。物体在平面镜中所成的像是_____________。若小明同学身高1.5m，他站在大衣柜的穿衣镜前2m处，他在镜中的像高_____m；像与他相距_____m；若他逐渐远离穿衣镜，那么镜中的像大小将_____。（选填“变大”、“变小”、“不变”）
六.随堂练习
反射
正立等大的虚像
1.5
4
不变
