(共14张PPT)

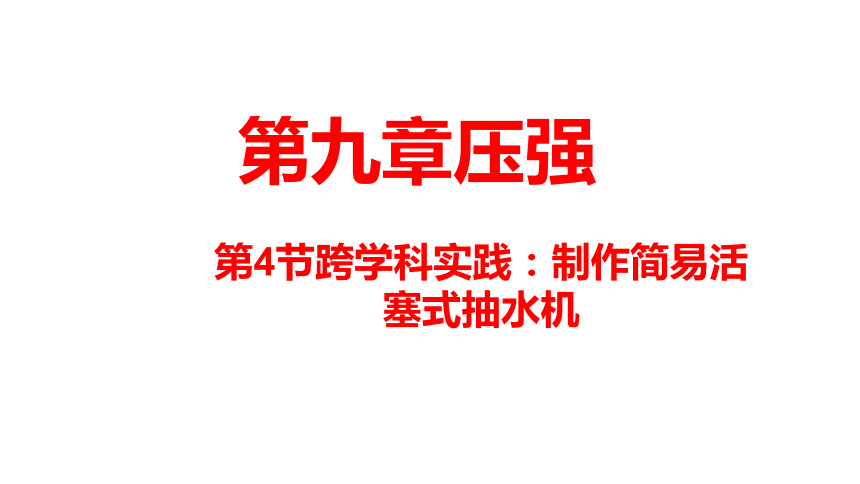

第九章压强
第4节跨学科实践：制作简易活塞式抽水机

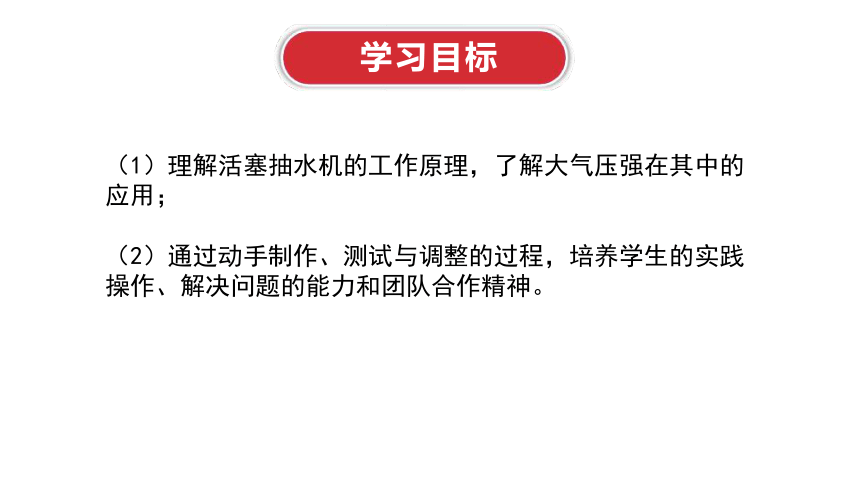

学习目标
（1）理解活塞抽水机的工作原理，了解大气压强在其中的应用；
（2）通过动手制作、测试与调整的过程，培养学生的实践操作、解决问题的能力和团队合作精神。

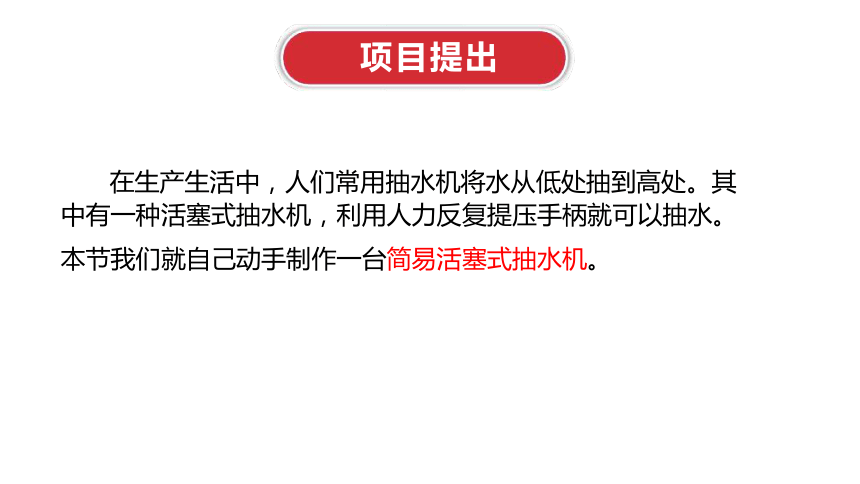

在生产生活中，人们常用抽水机将水从低处抽到高处。其中有一种活塞式抽水机，利用人力反复提压手柄就可以抽水。
本节我们就自己动手制作一台简易活塞式抽水机。
项目提出

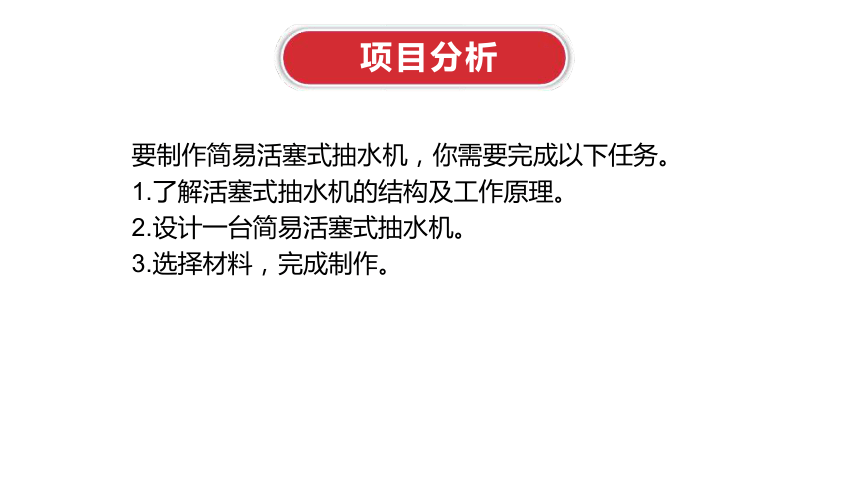

要制作简易活塞式抽水机，你需要完成以下任务。
1.了解活塞式抽水机的结构及工作原理。
2.设计一台简易活塞式抽水机。
3.选择材料，完成制作。
项目分析
项目实施

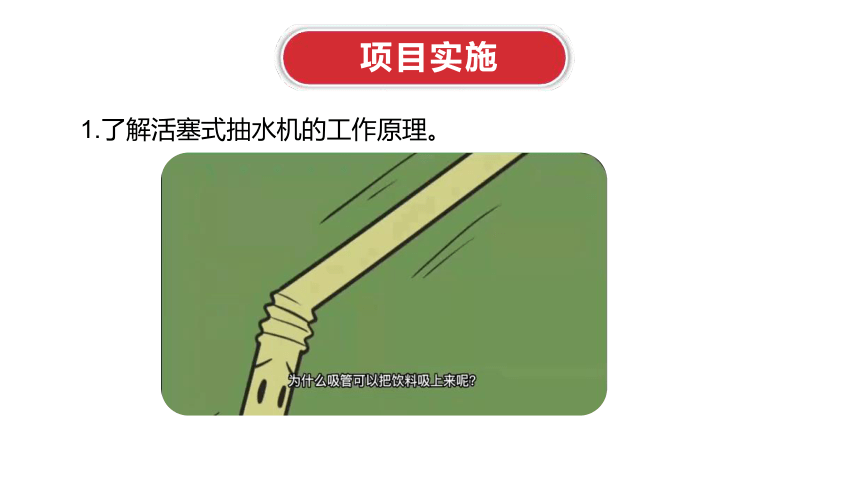

1.了解活塞式抽水机的工作原理。

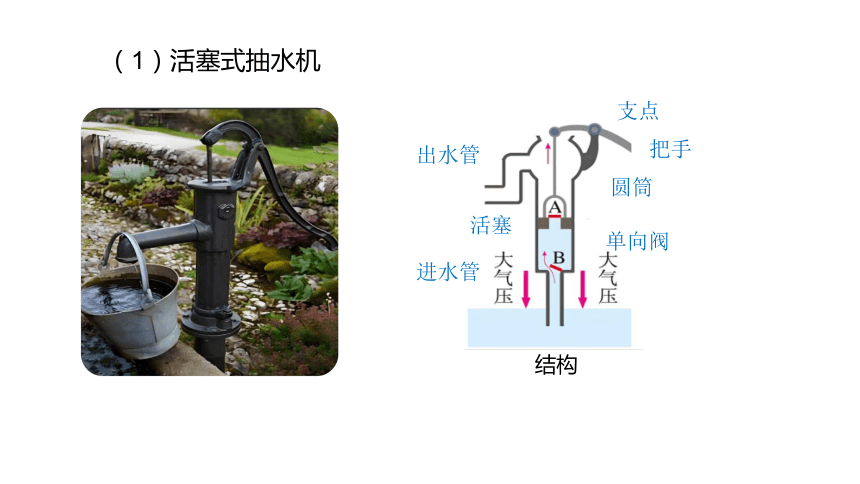

（1）活塞式抽水机
圆筒
活塞
单向阀
支点
把手
出水管
进水管
结构

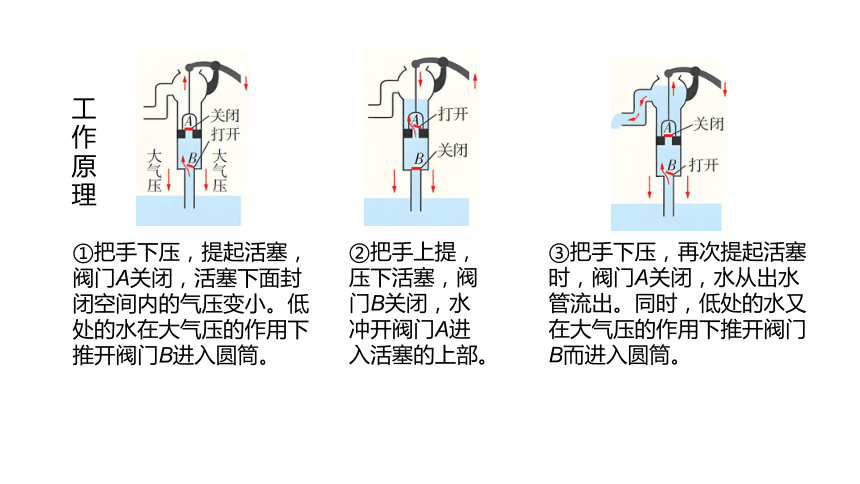

工作原理
③把手下压，再次提起活塞时，阀门A关闭，水从出水管流出。同时，低处的水又在大气压的作用下推开阀门B而进入圆筒。
①把手下压，提起活塞，阀门A关闭，活塞下面封闭空间内的气压变小。低处的水在大气压的作用下推开阀门B进入圆筒。
②把手上提，压下活塞，阀门B关闭，水冲开阀门A进入活塞的上部。
2.设计活塞式抽水机。
如何选一个密封性好的圆筒
怎样制作活塞
从哪儿进水，从哪儿出水
又该怎样制作两个阀门
……
制作活塞式抽水机，需要考虑几个关键问题：
玻璃球
阀门
3.制作活塞式抽水机。
材料：装洗涤液的空瓶子1个，筷子1根，塑料片，
玻璃球1个，橡皮膏1块，塑料管1根，熔胶等。
（1）如图1所示，剪下瓶子的瓶底，瓶子上部作为抽水机的圆筒。把瓶底再略剪一小部分作为活塞，使瓶底的外径与瓶子的内径相吻合。
（2）在瓶子的侧壁上打一个出水口，插上一段塑料管作为出水管（图2）。拔掉瓶盖上的小帽，把瓶口作为进水口。
图1 圆筒和活塞
图2 出水管
（3）在活塞上打两个孔A、B，中间的孔A用来固定筷子。用橡皮膏把塑料片的一边黏在活塞上，使塑料片能盖住孔B，作为一个阀门（图3）。把玻璃球放到瓶子里作为另一个阀门。
图3 带阀门的活塞
（4）将瓶口朝下浸入水中，上下拉动活塞，抽水机就会把水抽上来。
玻璃球
阀门
图4 结构效果图
图4是抽水机结构效果图。
3.制作活塞式抽水机。
1.用制作好的抽水机抽水。比一比哪个小组制作的抽水机运转得更流畅。
2.讲解抽水机各部件的作用，并说明选择材料时的想法。说一说，它们是怎样实现抽水机的功能的 这样的抽水机提升水的最大高度是多少
3.你能从设计、选材上提出优化方案，制作一个更好的抽水机吗
展示交流
