(共49张PPT)
第九章压强
第2节液体的压强

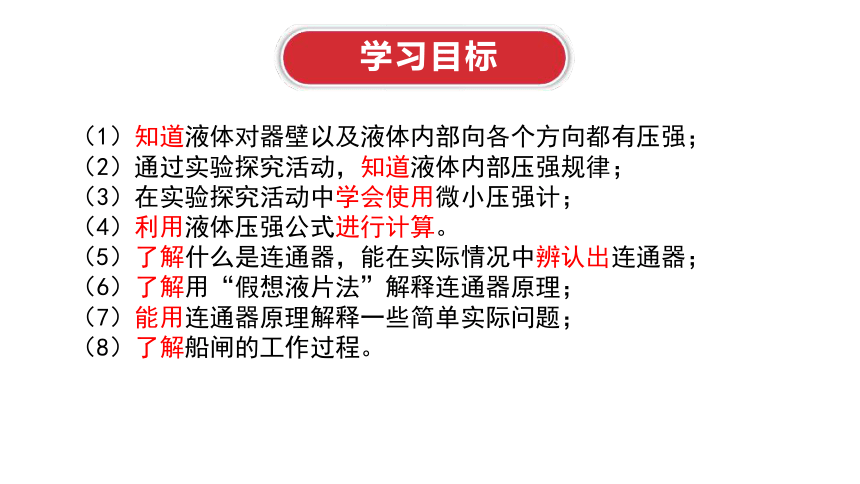

（1）知道液体对器壁以及液体内部向各个方向都有压强；
（2）通过实验探究活动，知道液体内部压强规律；
（3）在实验探究活动中学会使用微小压强计；
（4）利用液体压强公式进行计算。
（5）了解什么是连通器，能在实际情况中辨认出连通器；
（6）了解用“假想液片法”解释连通器原理；
（7）能用连通器原理解释一些简单实际问题；
（8）了解船闸的工作过程。
学习目标
想想做做

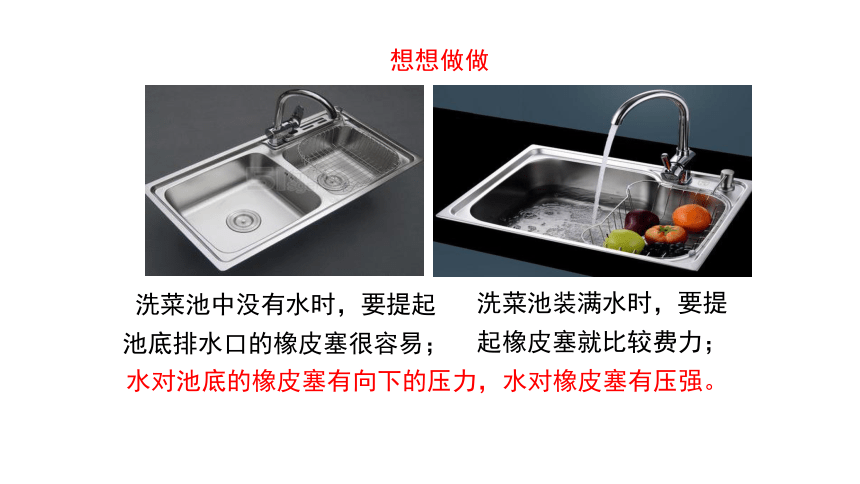

洗菜池中没有水时，要提起池底排水口的橡皮塞很容易；
洗菜池装满水时，要提起橡皮塞就比较费力；
水对池底的橡皮塞有向下的压力，水对橡皮塞有压强。
200m橡胶潜水服
600m抗压潜水服
7020m蛟龙号载人潜水器
潜入不同深度的水中，要求的装备不同，为什么呢？

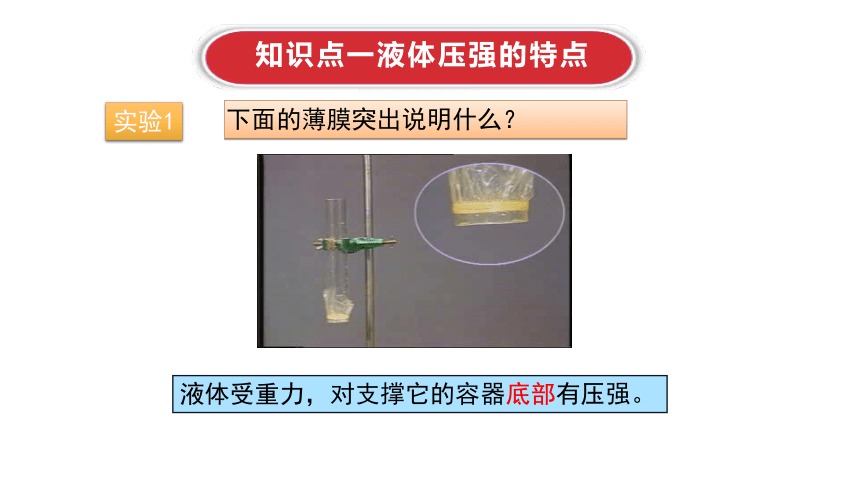

实验1
下面的薄膜突出说明什么？
液体受重力，对支撑它的容器底部有压强。
知识点一液体压强的特点
液体由于具有流动性，因而对容器的侧壁有压强。
侧面的薄膜为什么突出？
实验2
场景3

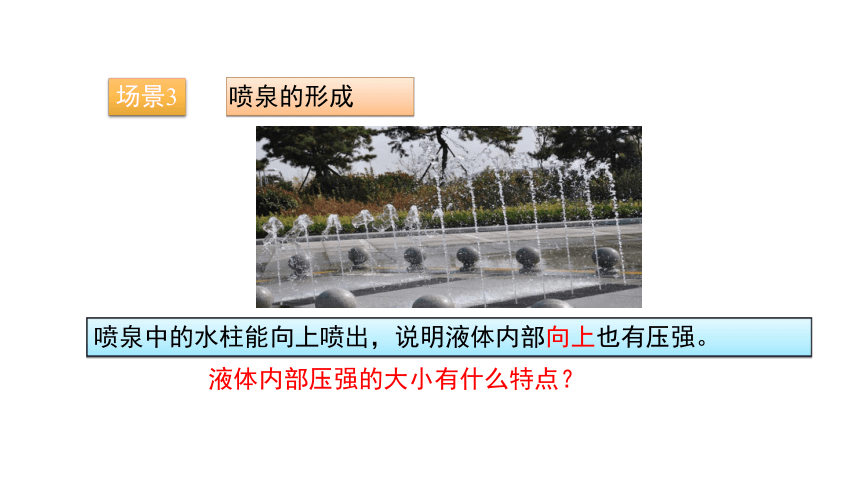

喷泉的形成
喷泉中的水柱能向上喷出，说明液体内部向上也有压强。
液体内部压强的大小有什么特点？

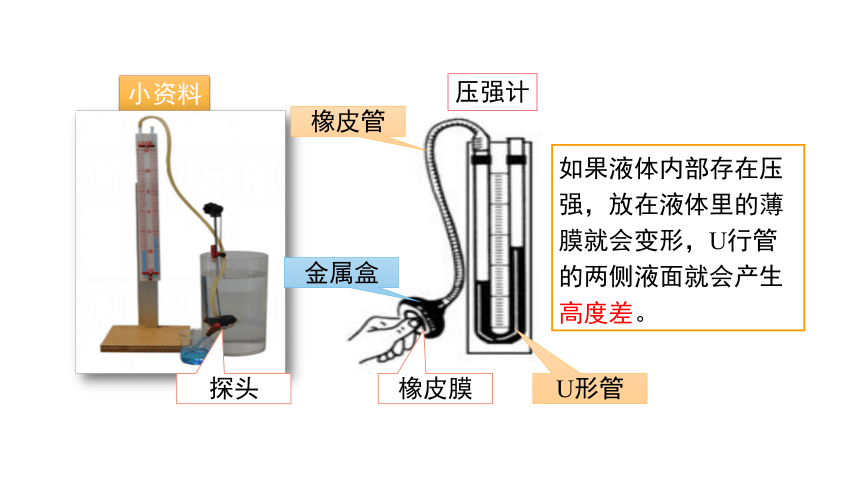

小资料
压强计
橡皮管
金属盒
橡皮膜
U形管
如果液体内部存在压强，放在液体里的薄膜就会变形，U行管的两侧液面就会产生高度差。
探头

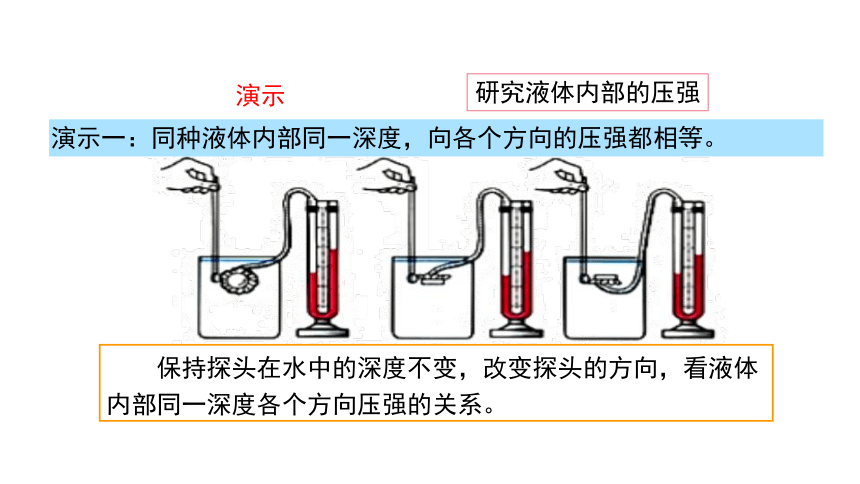

演示
研究液体内部的压强
保持探头在水中的深度不变，改变探头的方向，看液体内部同一深度各个方向压强的关系。
演示一：同种液体内部同一深度，向各个方向的压强都相等。
研究液体压强特点

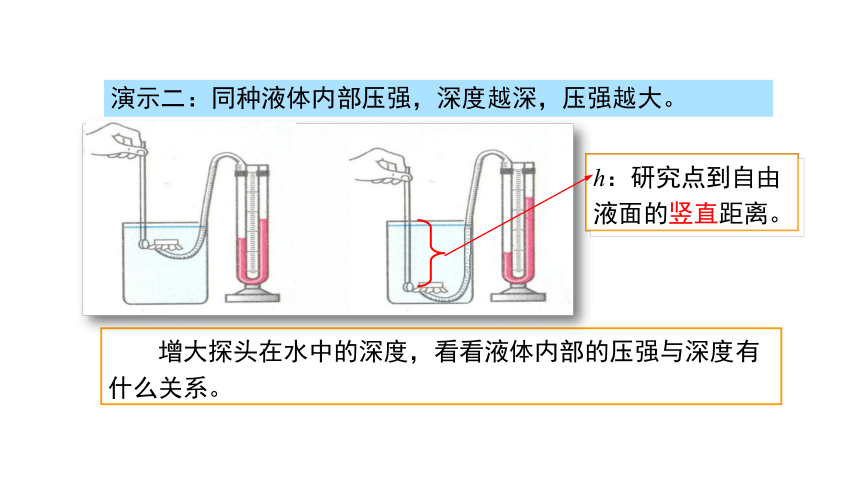

增大探头在水中的深度，看看液体内部的压强与深度有什么关系。
演示二：同种液体内部压强，深度越深，压强越大。
h：研究点到自由液面的竖直距离。

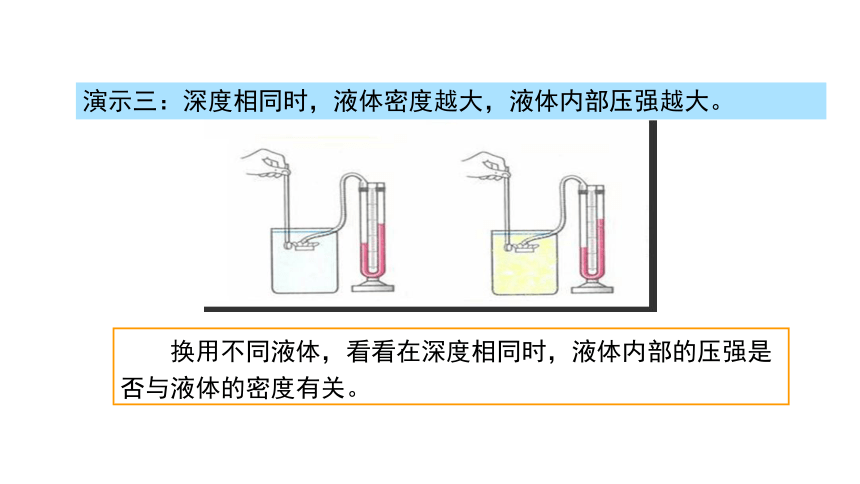

换用不同液体，看看在深度相同时，液体内部的压强是否与液体的密度有关。
演示三：深度相同时，液体密度越大，液体内部压强越大。
名称：恒压潜水服
发明者：哈德休特潜水设备国际公司
工作深度：约合660 m
价格：270万美元
为什么深水潜水，要穿特制的潜水服？
液体压强的特点：
在液体内部的同一深度，向各个方向的压强都相等；
液体内部压强的大小跟液体的深度有关，同种液体，深度越深，压强越大；
液体内部压强的大小还跟液体的密度有关，在深度相同时，液体的密度越大，压强越大。
控制变量法
S平面上方的液柱对平面的压力
平面受到的压强
因此，液面下深度为h处液体的压强为
r
S
h
知识点二液体压强的大小
例题　有人说，“设想你在7 km深的蛟龙号潜水器中把一只脚伸到外面的水里，海水对你脚背压力的大小相当于1 500个人所受的重力！”海水压力真有这么大吗？请通过估算加以说明。
因为是估算，海水密度取， g取
10 N/kg，脚背的面积近似取
则7 km深处海水的压强为：
解：
例题讲解
脚背受的压力
一个成年人的质量约为60 kg，所受重力
假设脚背所受压力的大小相当于n个成年人所受重力
利用公式 计算的时候，密度单位必须用kg/m3，深度的单位要用m。
1.装满水的容器侧壁上开有三个孔，水从小孔中流出，图中描绘正确的是（　　）
B
例题讲解
2.如图所示，容器中间的隔板将容器分成左右两部分，隔板下部有一圆孔用橡皮膜封闭，若在容器的左侧装酒精，在容器的右侧装有等高度的水，则橡皮膜（　　）
A．向右侧凸起 B．向左侧凸起
C．保持相平，没有凸起 D．无法判断向哪侧凸起
B
橡皮膜
隔板
酒精
水
（1）水对桶底的压强：p=ρgh=1.0×103 kg/m ×10N/kg×0.15m=1500Pa；
（2）S=100cm2 =1.0×10 -3 m2
由 得桶底受到水的压力：
S
=
F
p
F = pS = 1500Pa×1.0×10-2 m2 = 15N；
解：
如图所示，铁桶重为20N，桶的底面积为100cm2，往桶里倒入8kg的水，水的深度为15cm，平放在面积为1m2的水平台面上（g取10N/kg）。求：
（1）水对桶底的压强；
（2）桶底受到水的压力；
（3）台面受到桶的压强
例题
（3）铁桶自由放置在水平台面上，台面受到的压力：
F′ = G桶 + G水 = G桶 + m水g = 20N + 8kg×10N/kg = 100N，
p′ = = = 10000Pa
S
F′
100N
1.0×10-2m2
台面受到桶的压强：
如图所示，铁桶重为20N，桶的底面积为100cm2，往桶里倒入8kg的水，水的深度为15cm，平放在面积为1m2的水平台面上（g取10N/kg）。求：
（1）水对桶底的压强；
（2）桶底受到水的压力；
（3）台面受到桶的压强
例题
1．三个底面积相同的形状不同的容器装有等高的同种液体，
（1）容器桌面的压力的大小关系是________________,
（2）容器对桌面的压强的大小关系是___________________.
（3）液体对底部的压强大小关系是_______________________,
（4）液体对底部压力的大小关系是_____________________,
S
S
S
h
甲
乙
丙
P甲＞ P乙＞ P丙
F甲=F乙=F丙
P甲=P乙=P丙
F甲＞F乙＞F丙
课堂练习
F
G液
h
S
液体压强的大小
液体对容器底部的压力F和液体自身重力 的关系：
G液
F = pS = ρghS
=ρV液g = mg = G液
G液
h
S
F
F
G液
h
S
Sh
V液
＞
Sh
V液
＝
Sh
V液
＜
G液
F
＞
G液
F
＝
G液
F
＜
2．如图所示，把一个未装满水的瓶子倒过来放置，则：
（1）瓶子桌面的压力的大小关系是________________,
（2）瓶子对桌面的压强的大小关系是___________________.
（3）瓶子对底部的压强大小关系是_______________________,
（4）瓶子对底部压力的大小关系是_____________________,
PA ＜PB
FA ＞ FB
FA=FB
PA ＞PB
3.如图所示，两容器中分别装有相同高度的水和盐水，ρ水<ρ盐水，液体中A、B、C三点的压强分别为pA、 pB 、 pC ，它们的大小关系（ ）
A. pA＜ pB ＜ pC
B. pA＞ pB ＞ pC
C. pA＜ pB ＝ pC
D. pA＝ pB ＝ pC
A
想想议议
工程师为什么要把拦河坝设计成下宽上窄的形状？
带鱼生活在深海中。为什么我们在鱼市上看不到活带鱼？
观察与实验
逐步提升U形管的右管，观察并描述两管中水位的变化情况。
知识点三连通器
连通器的特点
1．上端开口、下端连通的容器叫做连通器。
2．连通器的特点：连通器里装同种液体，当液体不流动时，连通器个部分中的液面总是相平的。
假设容器底部有一竖直膜片，分析下图中p1与p2的大小。
如果p1、p2大小不相等，会发生什么现象？
右侧液面下降，最后当液体静止时，两侧液面相平。
p2
p1
h2
h1
3．连通器的应用
水位计
想一想：
以下是生活中常见的连通器，它们各有什么功能？想想看，它们是怎样利用连通器的特点来实现自己的功能的？
连通器的应用
在房屋装修时，工人师傅常拿一根装有水的长透明塑料软管，贴着墙面在软管两端的水面处作出标记，将标记连成直线，即得到一条水平线
水塔的供水系统利用连通器原理向各家供水
自来水供水系统
一、连通器
船闸是利用连通器原理工作的
二、船闸
轮船上游去下游
轮船下游去上游
船经过船闸从上游驶往下游的过程
二、船闸
二、液体压强的大小
一、液体压强的特点
1）同种液体内部同一深度，向各个方向的压强都相等
2）同种液体内部压强，深度越深，压强越大
3）深度相同时，液体密度越大，液体内部压强越大
三、连通器
1）上端开口、下端连通的容器叫做连通器；
四、船闸
2）连通器的特点：连通器里装同种液体，当液体不流动时，连通器个部分中的液面总是相平的；
船闸是利用连通器原理工作的
例题讲解
1．压强计是研究_____的仪器。当把压强计的金属盒放入液体内部的某一深度时，观察到的现象是U形管两边液面__________ ，这个现象说明_________________。
2．甲、乙两个容器中盛有质量相同的同种液体， 则 容器底部受到液体的压强大。
甲
乙
压强
产生高度差
液体内部有压强
甲
课堂练习
2．（1）一个装满水的烧杯，放入一木块，烧杯底受到的压强有何变化
　
（2）一个未装满水的烧杯，放入一物体水未溢出，烧杯底受到的压强有何变化？
不变
变大
3、一潜水员在水下50m处游动，他距河底20m，他受到水对他的压强是多大？
解：p=ρgh=1.0×103kg/m3×9.8N/kg×50m
=4.9×104Pa
答：他受到水对他的压强是4.9×104Pa
4、如图，两管中盛有同种液体，这两个试管底部受到的压强相比较 （ ）
A、甲大 B、乙大
C、一样大 D、无法比较
h
甲
乙
C
5、上题中若甲乙两管中盛有质量相同的液体，则液体对管底部的压强相比较（ ）
A、甲大 B、乙大
C、一样大 D、无法比较
A
h
甲
乙
6.轮船舱底在水面下3.5米，舱底穿了一个面积为0.2米2的洞，要想堵住这个洞，需要对挡板施加多大的力？（取g=10牛/千克）
解：p = ρ水g h
　　= 1.0×103千克/米3 × 10牛/千克 × 3.5米
　　= 3.5 ×104帕
　F= p s= 3.5 ×104帕× 0.2米2=7000牛
答：需要对挡板施加7000牛的力。
7.如图所示，一密闭容器放在桌面上，如图（a）所示，此时液体对容器底的压力为F1，容器对桌面的压强为p1；将容器倒立放置，此时液体对容器底的压力为F2，容器对桌面的压强为p2，如图（b）所示。则下列说法正确的是（　　）
A．F1＝F2 p1＝p2 B．F1＞F2 p1＜p2
C．F1＞F2 p1＞p2 D．F1＜F2 p1＜p2
B
8．如图所示，完全相同的圆柱形容器中，装有不同的两种液体甲、乙，在两容器中，距离同一高度分别有A、B两点。若两种液体的质量相等，则A、B两点的压强关系是pA　 　pB；若A、B两点的压强相等，则两种液体对容器底的压强关系是p甲　 　p乙（两空选填“＞”、“=”或“＜”）。
＜
＞
9．如图所示，水平桌面上放有底面积和质量都相同的甲、乙两平底容器，分别装有深度 相同、质量相等的不同液体。下列说法正确的是（ ）
①容器对桌面的压力：F 甲＞F 乙
②液体的密度：ρ 甲＝ρ 乙
③液体对容器底部的压强：p 甲＞p 乙
④容器对桌面的压强：p 甲′＝p 乙′
A．只有①和③
B．只有①和④
C．只有②和③
D．只有③和④
甲 乙
D
10.如图所示甲乙两个容器中盛有水并且水面相平，它们之间有斜管相通，K是开关，当K打开后，则（　　）
A.由于水的重力，水由甲流向乙
B.由于N处的压强大于M处的压强，水由乙流向甲
C.水不流动，M处的压强等于N处的压强
D.水不流动，M处的压强小于N处的压强
D
M
N
K
解析
11. 如图所示，质量为500 g的薄壁容器放在水平地面上，容器底面积为80 cm2，内装1.5 L的水，已知g=10 N/kg，ρ水=1.0×103 kg/m3，求：
（1）容器对水平桌面的压强；
（2）水对容器底部的压力.
(1)容器受到的重力：G容=m容g=0.5kg×10N/kg =5N
水受到的重力：G水=m水g=ρ水V水g=1×103kg/m3×1.5×10-3m3×10N/kg =15N
容器对水平桌面的压强：
(2)水对容器底部的压强：p底=ρgh=1×103kg/m3×10N/kg×0.1m =1×103Pa
水对容器底部的压力： F1=p底S=1×103Pa×80×10-4m2 = 8N
作业布置
1.
2.
3.
