第十二章简单机械
第3节滑轮

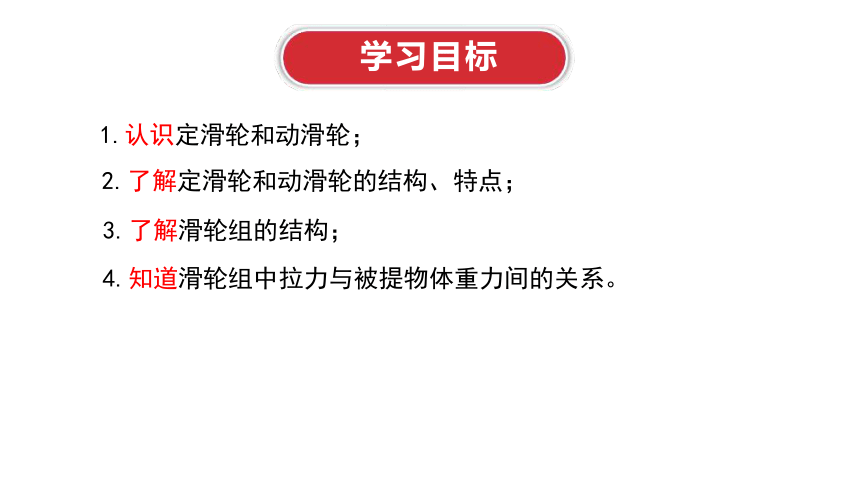

1.认识定滑轮和动滑轮；
2.了解定滑轮和动滑轮的结构、特点；
3.了解滑轮组的结构；
4.知道滑轮组中拉力与被提物体重力间的关系。
学习目标

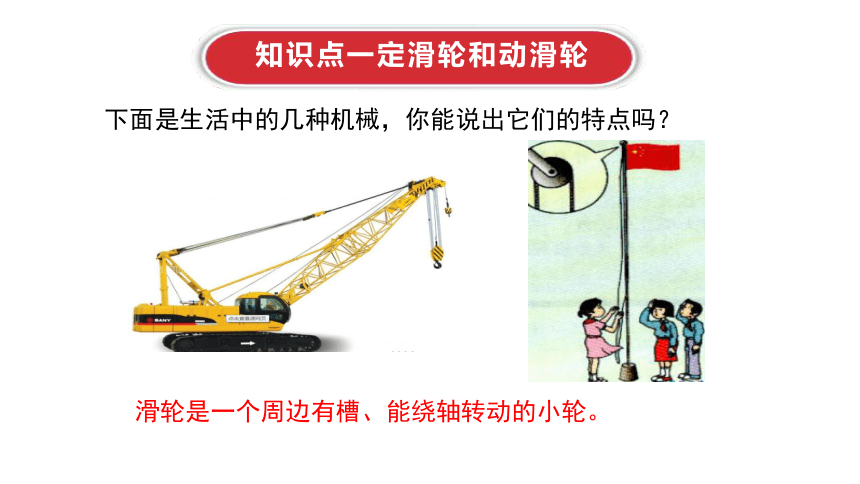

下面是生活中的几种机械，你能说出它们的特点吗？
滑轮是一个周边有槽、能绕轴转动的小轮。
知识点一定滑轮和动滑轮

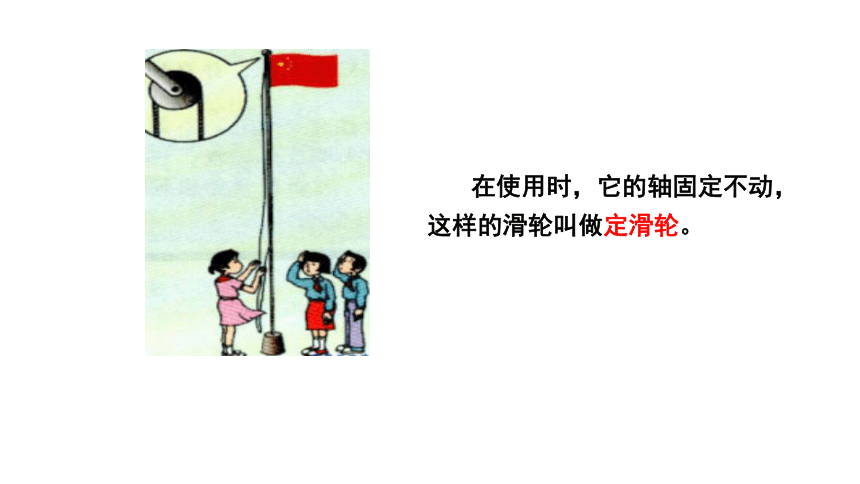

在使用时，它的轴固定不动，这样的滑轮叫做定滑轮。

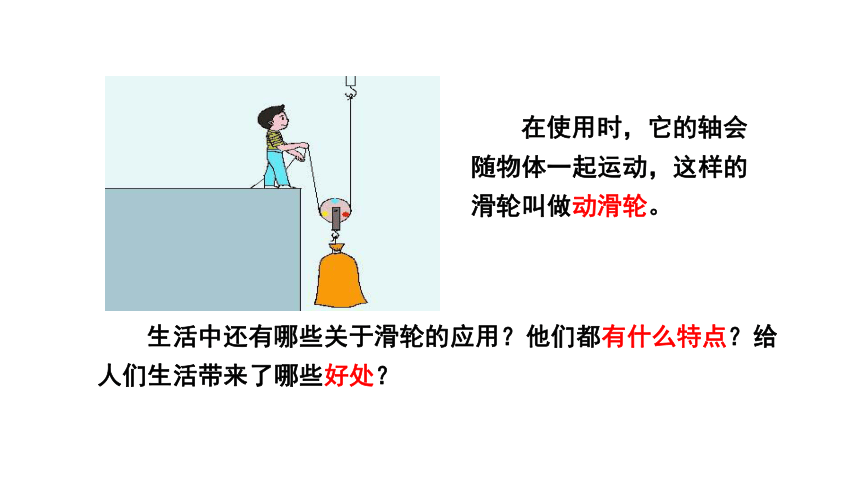

在使用时，它的轴会随物体一起运动，这样的滑轮叫做动滑轮。
生活中还有哪些关于滑轮的应用？他们都有什么特点？给人们生活带来了哪些好处？

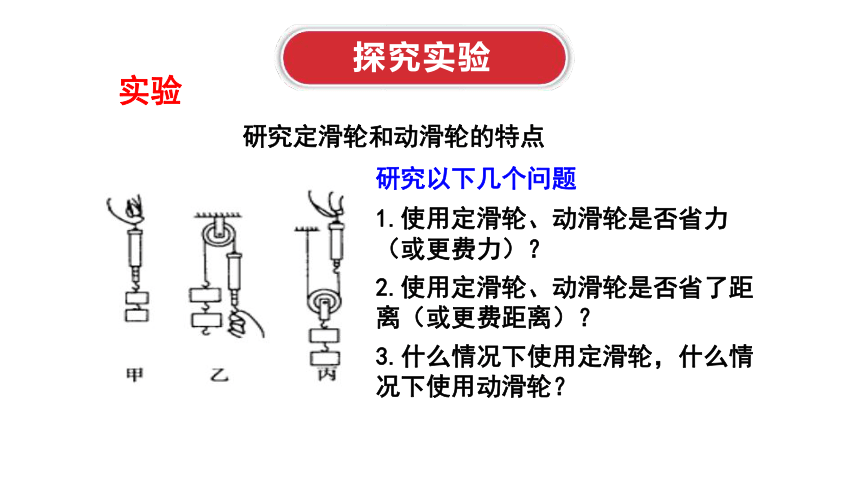

研究定滑轮和动滑轮的特点
实验
研究以下几个问题
1.使用定滑轮、动滑轮是否省力（或更费力）？
2.使用定滑轮、动滑轮是否省了距离（或更费距离）？
3.什么情况下使用定滑轮，什么情况下使用动滑轮？
探究实验

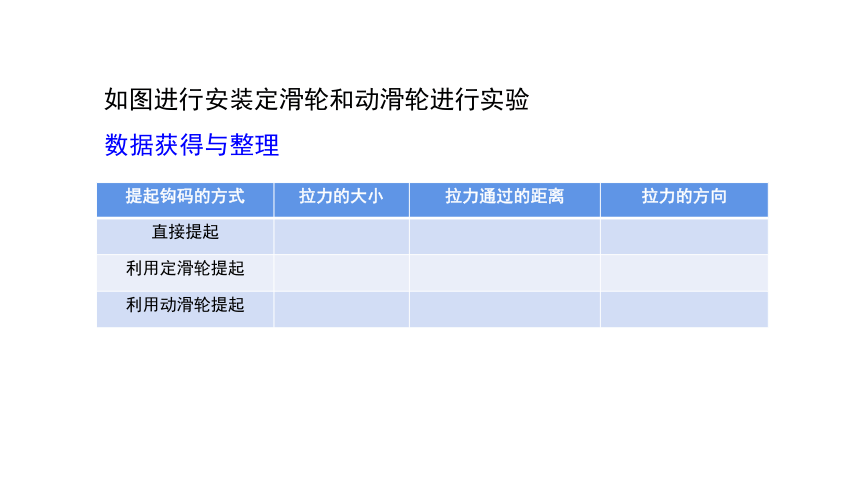

如图进行安装定滑轮和动滑轮进行实验
提起钩码的方式 拉力的大小 拉力通过的距离 拉力的方向
直接提起
利用定滑轮提起
利用动滑轮提起
数据获得与整理
实验结果表明，使用定滑轮不能省力，但可以改变力的方向；使用动滑轮可以省力，但不改变力的方向，而且费距离。
分析实验数据
实验结论
实验结论

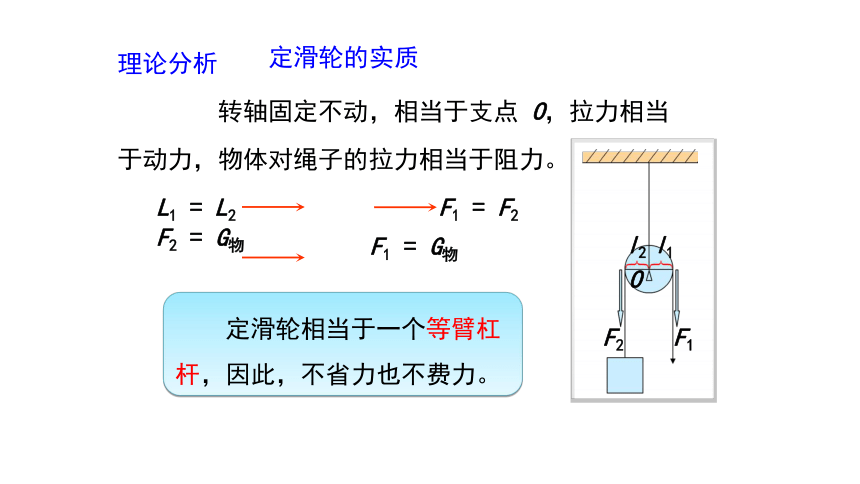

理论分析
转轴固定不动，相当于支点 O，拉力相当于动力，物体对绳子的拉力相当于阻力。
L1 = L2 F1 = F2 F2 = G物
F1 = G物
定滑轮相当于一个等臂杠杆，因此，不省力也不费力。
l2
l1
O
F2
F1
定滑轮的实质
理论分析

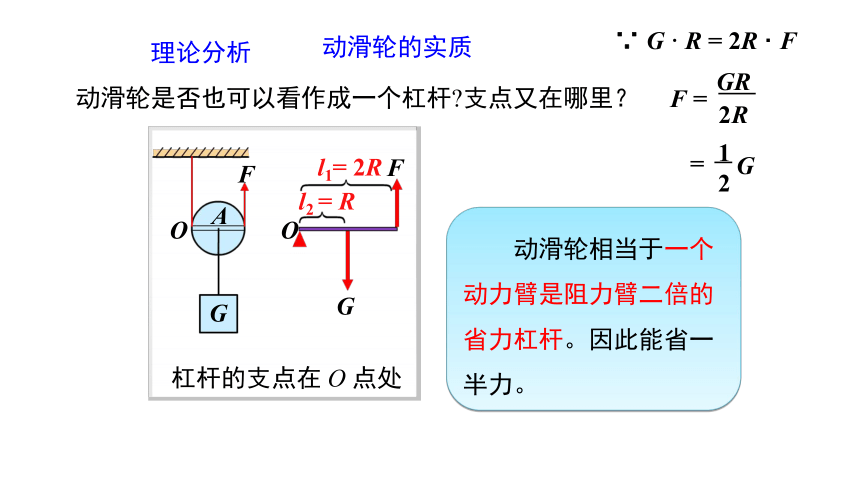

动滑轮是否也可以看作成一个杠杆 支点又在哪里？
∵ G · R = 2R · F
F =
GR
2R
=
1
2
G
动滑轮相当于一个动力臂是阻力臂二倍的省力杠杆。因此能省一半力。
杠杆的支点在 O 点处
O
A
F
l2 = R
l1= 2R
O
G
F
G
动滑轮的实质
使用定滑轮不省力，但能改变用力方向。
想想议议
使用动滑轮能省力，但不能改变用力方向。
为了结合两者的优点，我该怎么做呢？有没有这种可能呢？

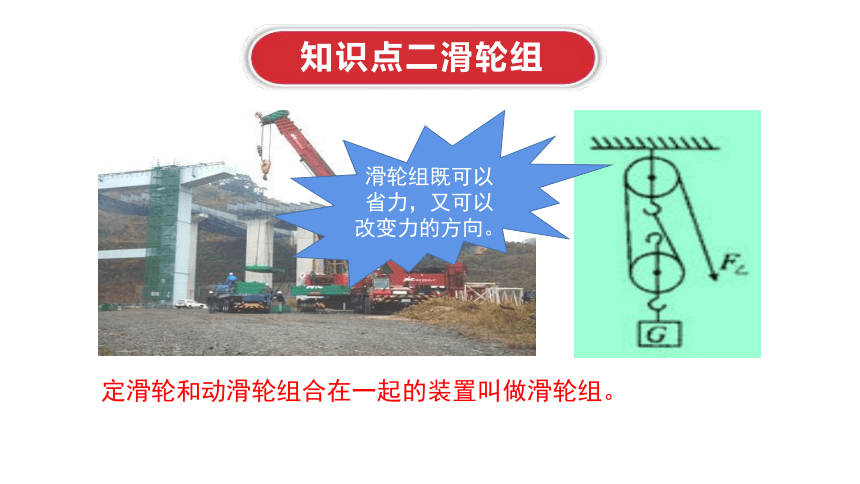

定滑轮和动滑轮组合在一起的装置叫做滑轮组。
滑轮组既可以省力，又可以改变力的方向。
知识点二滑轮组
实验
滑轮组的安装
1、把定滑轮与动滑轮组合成滑轮组。
2、改变钩码数量，测出弹簧测力计的拉力F和钩码重G，完成下表。
探究实验
探究滑轮组的特点视频
实验表明：使用滑轮组吊起重物时，若动滑轮重和摩擦不计，动滑轮被几股绳子吊起，所用力的大小就是物重的几分之一。
实验
实验 钩码重G/N 弹簧测力计的拉力F/N 吊起动滑轮的绳子股数n
甲
乙
现代生活中，几种复杂的机械
起重机
电梯
原始吊车
找出它们涉及到的几种简单的机械
其他简单机械及机械传动
轮轴
动力臂大于阻力臂 —— 省力杠杆。
F2
l1 = R
l2 = r
O
F1
由具有共同转动轴的大轮和小轮组成，大轮叫轮，小轮叫轴
轮轴
实质：可以连续转动的杠杆，支点在轮轴的轴线上
斜面也是一种省力机械
其他简单机械及机械传动
斜面
盘山公路
斜面利用
模拟盘山公路
其他简单机械及机械传动
机械传动
皮带传动
链传动
齿轮传动
科学世界
轮轴的作用视频
一、定滑轮和动滑轮
（1）定滑轮：使用滑轮时，其轴固定不动的滑轮叫做定滑轮。（不省力，但能改变用力方向）
二、滑轮组
（2）动滑轮：使用滑轮时，滑轮的轴随物体一起运动的滑轮叫做动滑轮。（省力，但不能改变用力方向）
定滑轮和动滑轮组合在一起的装置叫做滑轮组。（既能省力，又能改变用力方向）
使用滑轮组吊起重物时，若动滑轮重和摩擦不计，动滑轮被几股绳子吊起，所用力的大小就是物重的几分之一。
课堂小结
1、使用图所示的装置匀速提起重物G所用的拉力中，力（ ）
A.F1最大 B.F2最大
C.F3最大 D.一样大
D
随堂练习
2.定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（如图所示），力的大小分别为F1、F2、F3，则 （ ）。
A．F1最大
B．F2最大
C．F3最大
D．三个力一样大
F2
F1
F3
D
3.用滑轮按图甲、乙、丙所示三种不同方式，拉着同一物体在水平面上做匀速直线运动，拉力分别是F1、F2、F3，则（ ）
A． F1>F2>F3 　 B． F2>F3>F1 　
C． F2>F1>F3 　 D． F3>F1>F2
D
丙
F3
乙
F2
甲
F1
4、如图所示，绳子与滑轮重不计，物体处于静止状态，如果M1=5kg，那么M2应等于________ kg
10
5、如图所示，用三个滑轮分别拉同一个物体，沿同一水平面做匀速直线运动，所用的拉力分别是F1、F2、F3，比较它们的大小应是（ ）
A.F1＞F2＞F3 B.F1＜F2＜F3
C.F2＞F1＞F3 D.F2＜F1＜F3
D
6．如图所示，弹簧测力计下端挂一滑轮，滑轮重为1 N，用细绳拴一重为100 N的物体G，细绳绕过滑轮后，在另一端拴一重力为1 N的小球，当滑轮静止时，弹簧测力计的读数为（　　）
A．99 N B．2 N
C．1.5 N D．3 N
D
7．弹簧测力计A和B及滑轮组均处于静止状态，F1=10 N，若不考虑测力计重、滑轮重及摩擦，弹簧测力计A和B的示数分别为（　　）
A．30 N和30 N B．30 N和20 N
C．20 N和20 N D．20 N和30 N
B
8．如图所示滑轮组，挂上a、b两个物体后恰好静止，若不计滑轮重和摩擦，现在在a、b物体上再分别挂上一个质量相等的小钩码，则装置将会出现（　　）
A．a下降
B．a上升
C．仍保持静止 D．无法判断
B
9．如图所示是胖子和瘦子两人用滑轮组锻炼身体的简易装置（不考虑轮重和摩擦）。使用时：（1）瘦子固定不动，胖子用力F1拉绳使货物G匀速上升；（2）胖子固定不动，瘦子用力F2拉绳使货物G匀速上升。下列说法中正确的是（　　）
A．F1＜F2
B．F1=G
C．滑轮A、B、C都是定滑轮
D．滑轮A、C的作用相同
D
