第九章 机械和功
9.1 杠杆
仔细观察这几个工具，找一找，它们在使用中有什么共同特征？
注意：硬棒可以是直,也可以是弯曲的, 即杠杆可以是各种各样的形状。

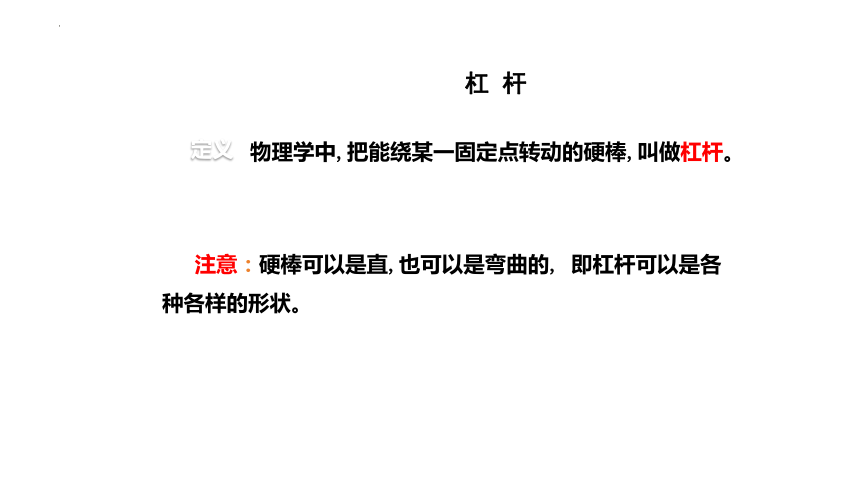

物理学中,把能绕某一固定点转动的硬棒,叫做杠杆。
定义
杠 杆
让我想一想

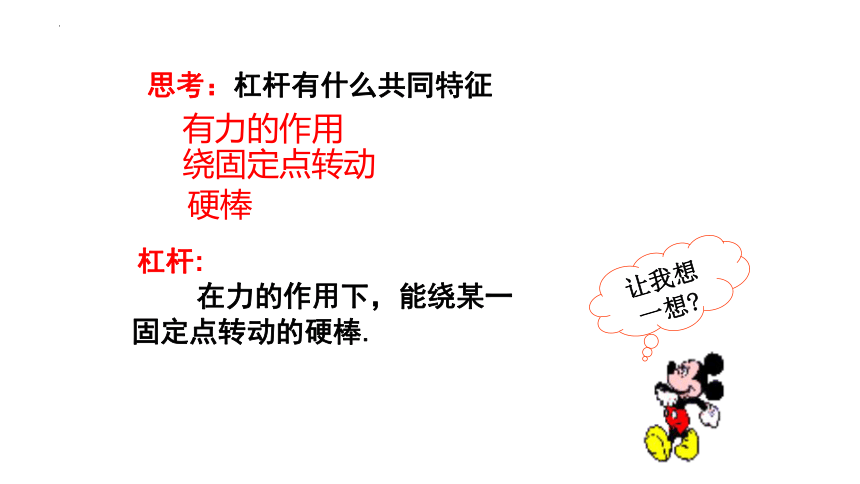

思考：杠杆有什么共同特征
有力的作用
绕固定点转动
硬棒
在力的作用下，能绕某一
固定点转动的硬棒.
杠杆:

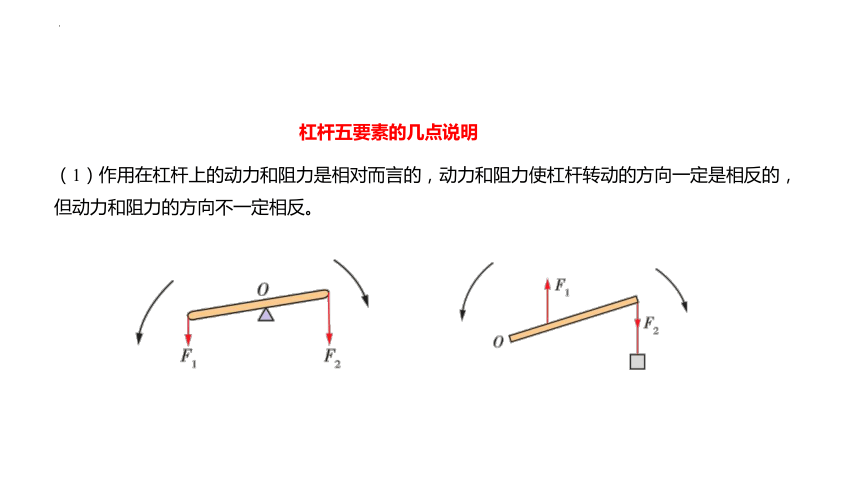

（1）作用在杠杆上的动力和阻力是相对而言的，动力和阻力使杠杆转动的方向一定是相反的，但动力和阻力的方向不一定相反。
杠杆五要素的几点说明

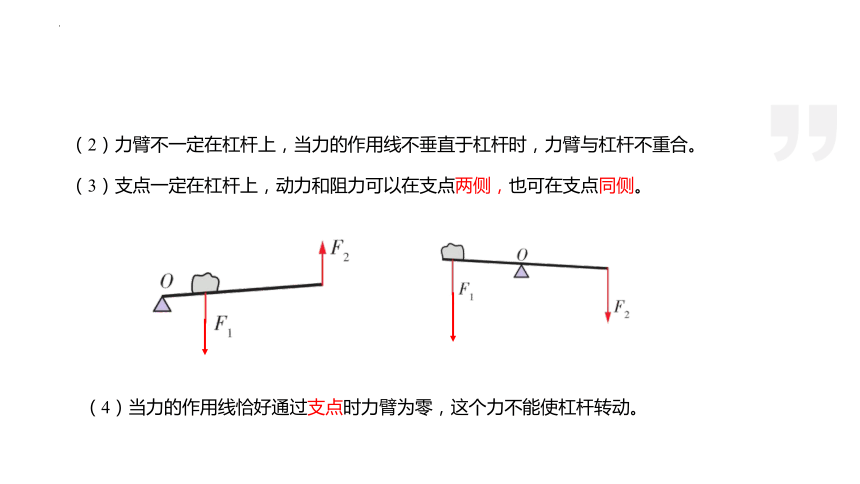

（2）力臂不一定在杠杆上，当力的作用线不垂直于杠杆时，力臂与杠杆不重合。
（3）支点一定在杠杆上，动力和阻力可以在支点两侧，也可在支点同侧。
（4）当力的作用线恰好通过支点时力臂为零，这个力不能使杠杆转动。

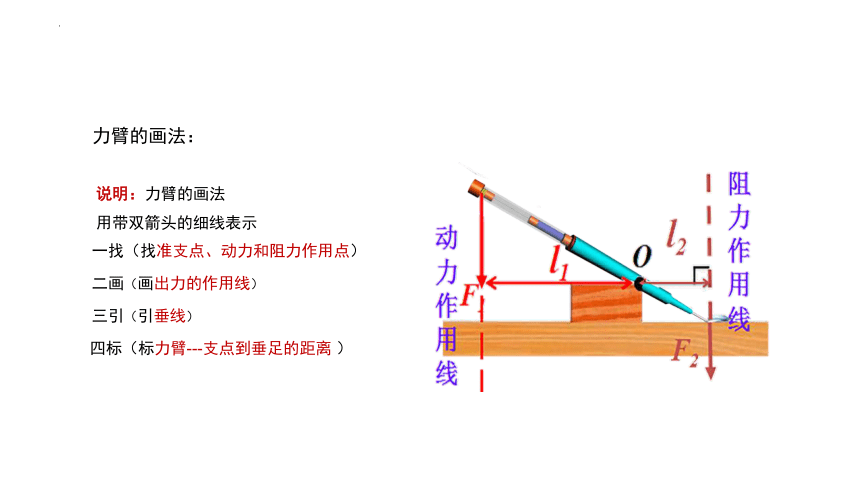

力臂的画法：
一找（找准支点、动力和阻力作用点）
二画（画出力的作用线）
三引（引垂线）
四标（标力臂---支点到垂足的距离 ）
说明：力臂的画法
用带双箭头的细线表示

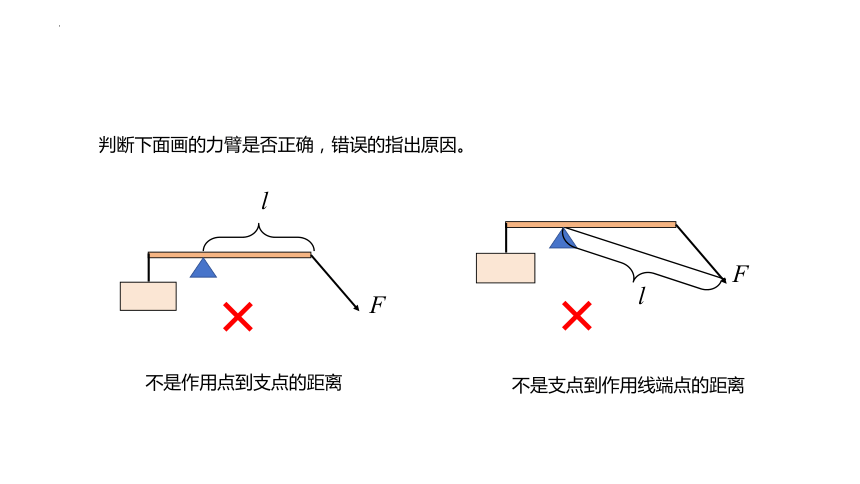

判断下面画的力臂是否正确，错误的指出原因。
l
F
l
F
不是作用点到支点的距离
不是支点到作用线端点的距离
×
×

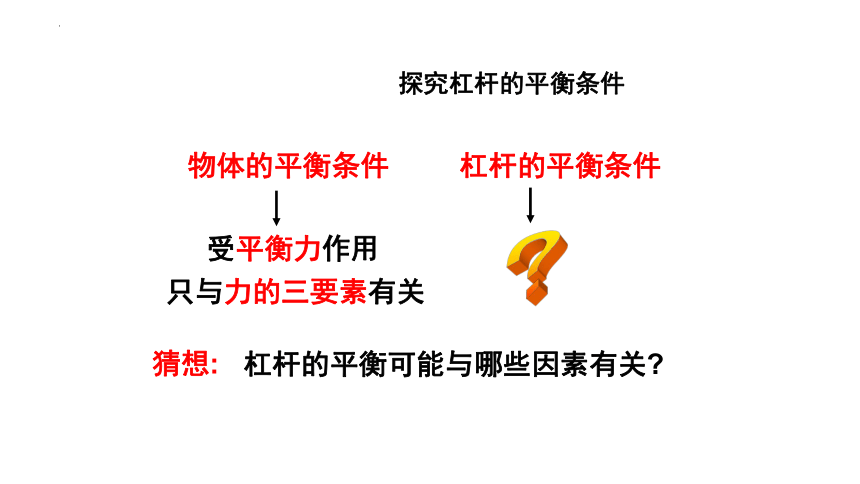

猜想:
杠杆的平衡可能与哪些因素有关
杠杆的平衡条件
物体的平衡条件
受平衡力作用
只与力的三要素有关

探究杠杆的平衡条件
A
B
实验设计
杠杆、钩码、弹簧测力计、铁架台
探究杠杆的平衡条件
器材:
测量的物理量:
力
力臂
A、B两图中的杠杆处于静止状态，实验时采用哪幅图？为什么？
讨论：
实验时，使杠杆在水平位置平衡，便于在杠杆上直接读出力臂的大小。
C
D
探究杠杆的平衡条件
在实验前,是否也要调节杠杆在水平位置平衡 为什么？
讨论：
实验前，使杠杆在水平位置平衡，为了避免杠杆自身的重力对杠杆平衡的影响。
探究杠杆的平衡条件
实验步骤：
1.调节杠杆在水平位置平衡。
2.在杠杆的左侧挂上适量的钩码，用弹簧测力计在竖直方向拉，使杠杆在水平位置平衡，记下弹簧测力计示数。
3.改变钩码数量或位置，重复上面的步骤，得出三组数据。
实验次数 F1/N L1/格 F2/N L2/格
1 2 4 4 2
2 3 2 2 3
杠杆平衡条件：
探究杠杆的平衡条件
3 4 1 2 2
F1×L1 （N·格） F2×L2 （N·格）
8 8
6 6
4 4
动力×动力臂=阻力×阻力臂
F1L1=F2L2
杠杆的分类
　　根据杠杆的平衡条件，在使用杠杆时，杠杆的动力臂和阻力臂的长度存在着相等或者不等的关系，动力与阻力将存在什么样的关系呢？　
杠杆的类型
省力
杠杆
费力
杠杆
等臂
杠杆
动力臂L1 ＞阻力臂L2
动力F1＜阻力F2
动力臂L1 ＜阻力臂L2
动力F1 ＞阻力F2
动力臂L1 ＝阻力臂L2
动力F1 ＝阻力F2
（能改变力的方向）
请对下列器具应用的杠杆进行分类：
等臂杠杆
费力杠杆
费力杠杆
省力杠杆
费力杠杆
请对下列器具应用的杠杆进行分类：
省力杠杆
费力杠杆
省力杠杆
费力杠杆
省力杠杆
费力杠杆
人体中的杠杆
F1
F2
O
抬头
杠杆的支点在脊柱顶端。
1. 动力方向和阻力方向之间的关系：
(1)若支点在杠杆的中间，两力方向基本相同；若支点
在杠杆的一端，两力方向应该相反；
(2)动力和阻力中，一个力使杠杆顺时针转动，则另一
个力使杠杆逆时针转动。
2. 画力臂的顺口溜：一定点，二画线(力的作用线)，
三作垂线段。
课堂小结
3. 根据杠杆的特征，可以将杠杆分成以下几类：
4. 由杠杆的平衡条件可知，没有既省力又省距离的
杠杆。
杠杆类型 特征 优点 缺点 示例
省力杠杆 L1>L2 省力 费距离 撬棒
等臂杠杆 L1＝L2 天平
费力杠杆 L1课堂小结
