第二节 探究：液体压强与哪些因素有关
第八章 压强
学习目标
课时讲解
1
课时流程
2
液体压强的特点
探究液体压强的规律
液体压强公式
连通器
逐点
导讲练
课堂小结
作业提升
知1－讲
感悟新知
知识点
液体压强的特点
1

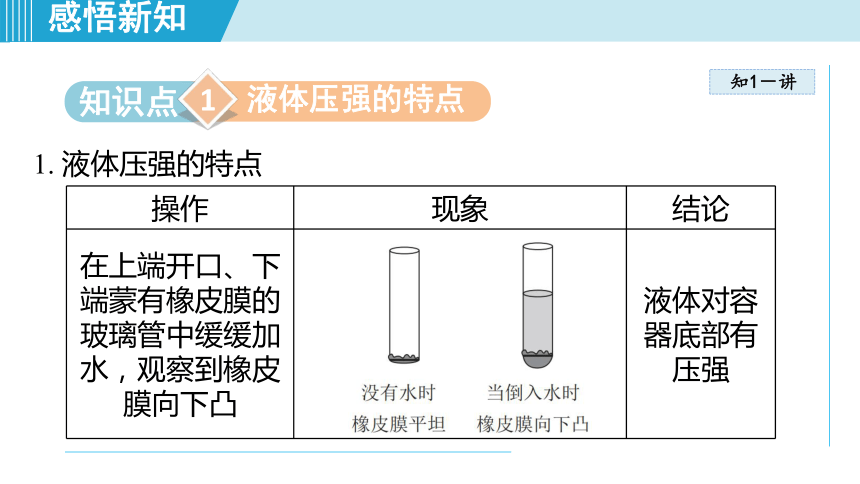

1. 液体压强的特点
操作 现象 结论
在上端开口、下端蒙有橡皮膜的玻璃管中缓缓加水，观察到橡皮膜向下凸 液体对容器底部有压强
感悟新知
总结归纳 液体向各个方向都有压强。
知1－讲

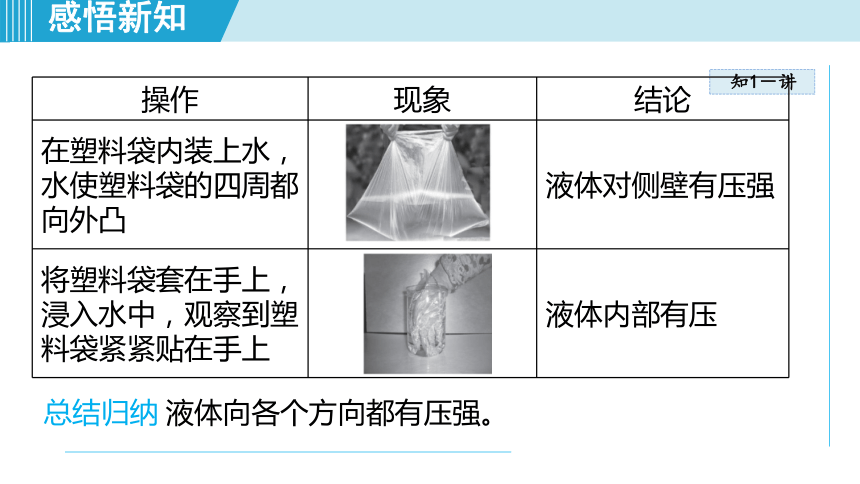

操作 现象 结论
在塑料袋内装上水，水使塑料袋的四周都向外凸 液体对侧壁有压强
将塑料袋套在手上，浸入水中，观察到塑料袋紧紧贴在手上 液体内部有压
感悟新知
知1－讲
方法点拨
转换法显示液体压强
实验中将看不见的压强转换为橡皮膜或塑料袋的形变，其形变程度反映了压强的大小，形变方向反映了压强的方向。
感悟新知

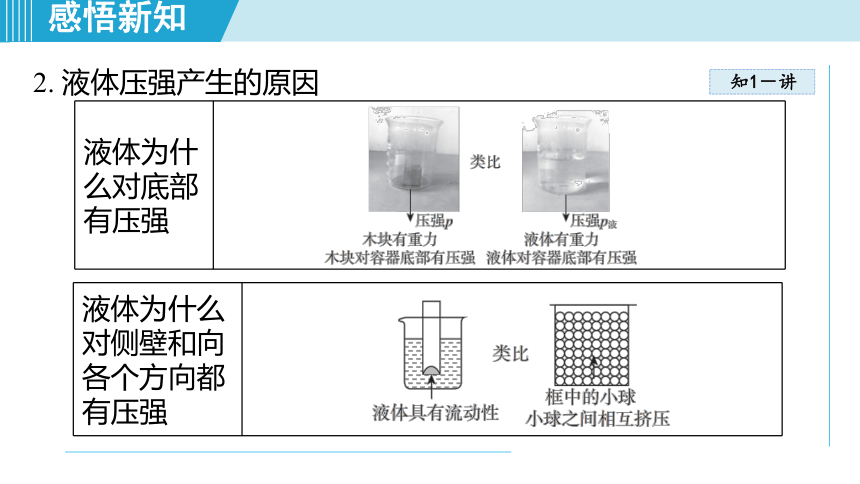

2. 液体压强产生的原因
知1－讲
液体为什么对底部有压强
液体为什么对侧壁和向各个方向都有压强
感悟新知
知1－讲

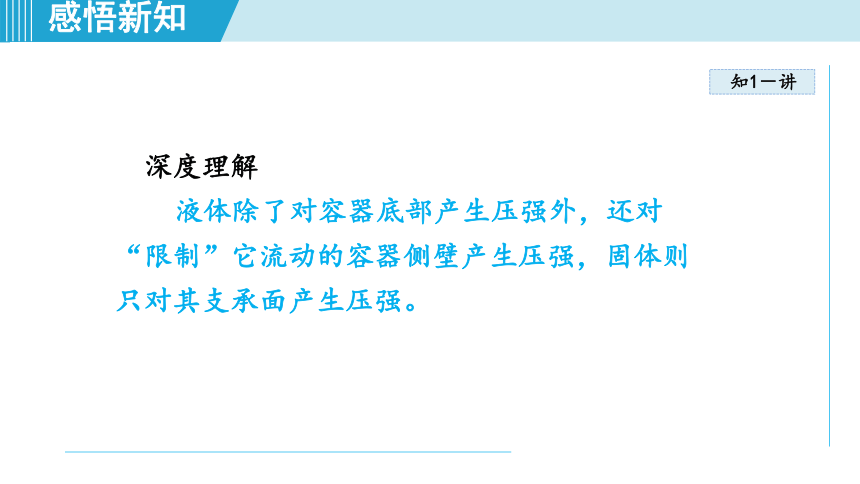

深度理解
液体除了对容器底部产生压强外，还对 “限制”它流动的容器侧壁产生压强，固体则只对其支承面产生压强。
知1－练
感悟新知

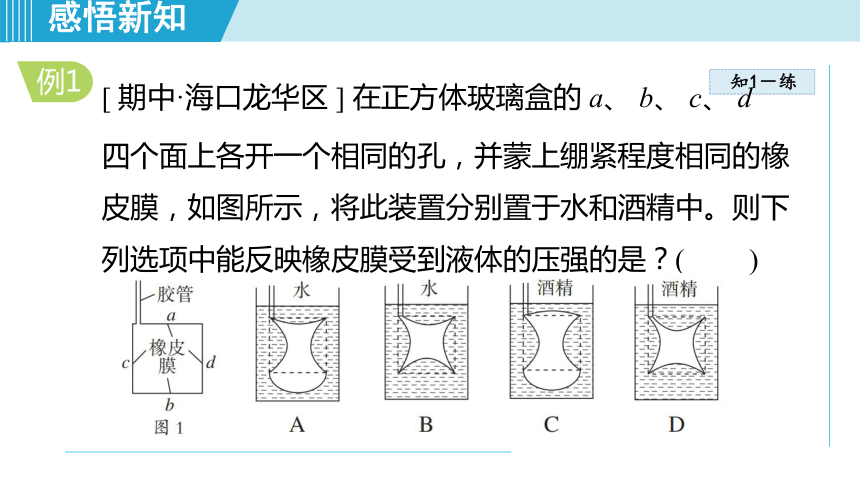

[ 期中·海口龙华区 ] 在正方体玻璃盒的 a、 b、 c、 d
四个面上各开一个相同的孔，并蒙上绷紧程度相同的橡皮膜，如图所示，将此装置分别置于水和酒精中。则下列选项中能反映橡皮膜受到液体的压强的是？( )
例1
知1－练
感悟新知

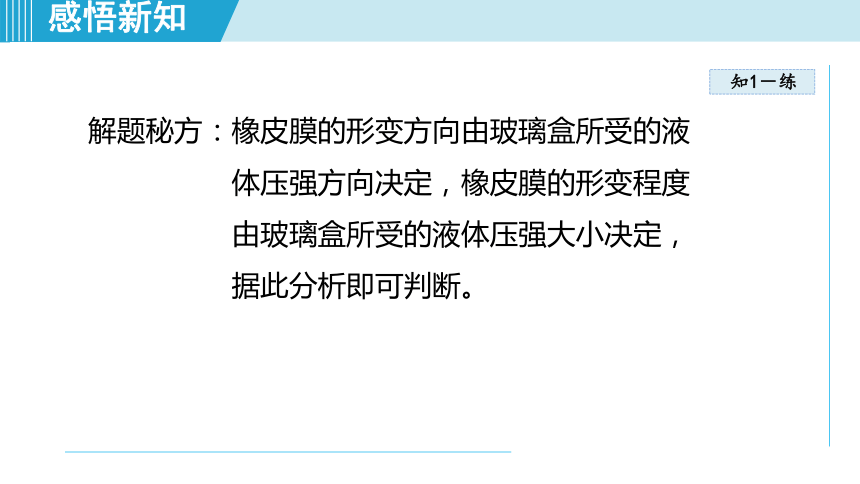

解题秘方：橡皮膜的形变方向由玻璃盒所受的液体压强方向决定，橡皮膜的形变程度由玻璃盒所受的液体压强大小决定，据此分析即可判断。
知1－练
感悟新知

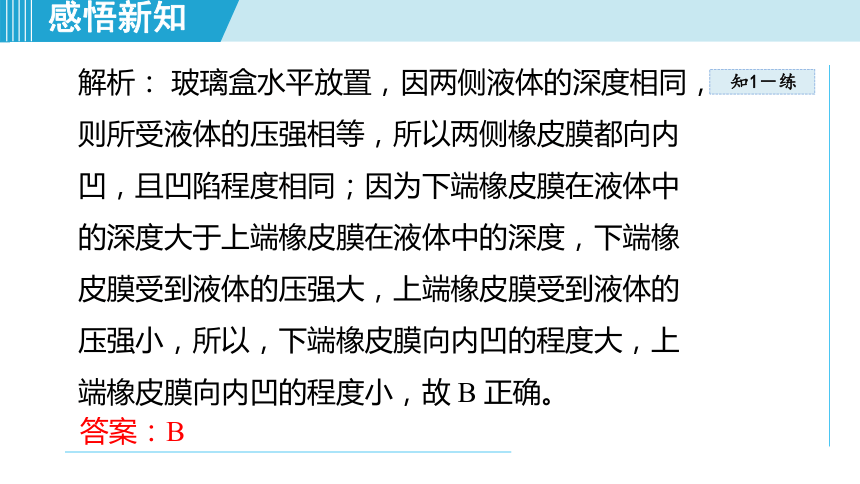

解析： 玻璃盒水平放置，因两侧液体的深度相同，则所受液体的压强相等，所以两侧橡皮膜都向内凹，且凹陷程度相同；因为下端橡皮膜在液体中的深度大于上端橡皮膜在液体中的深度，下端橡皮膜受到液体的压强大，上端橡皮膜受到液体的压强小，所以，下端橡皮膜向内凹的程度大，上端橡皮膜向内凹的程度小，故 B 正确。
答案：B
知1－练
感悟新知

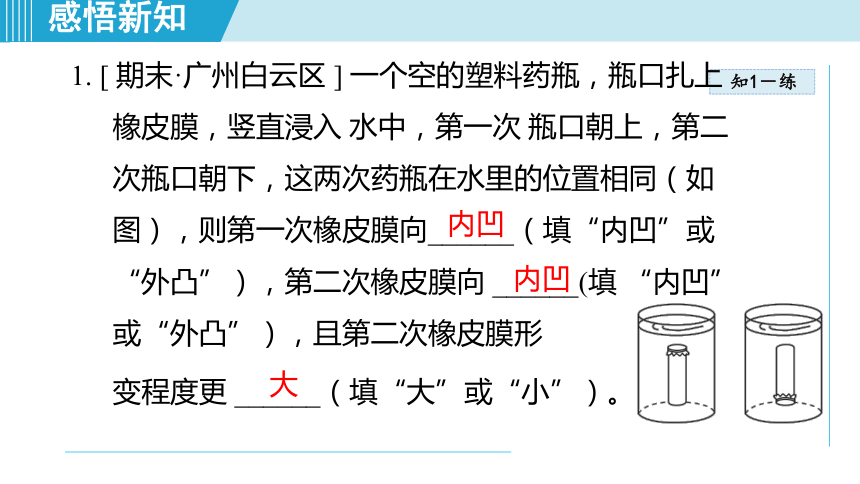

1. [ 期末·广州白云区 ] 一个空的塑料药瓶，瓶口扎上橡皮膜，竖直浸入 水中，第一次 瓶口朝上，第二次瓶口朝下，这两次药瓶在水里的位置相同（如图），则第一次橡皮膜向______（填“内凹”或“外凸”），第二次橡皮膜向 ______(填 “内凹”或“外凸”），且第二次橡皮膜形
变程度更 ______（填“大”或“小”）。
内凹
内凹
大
感悟新知
知2－讲
知识点
探究液体压强的规律
2

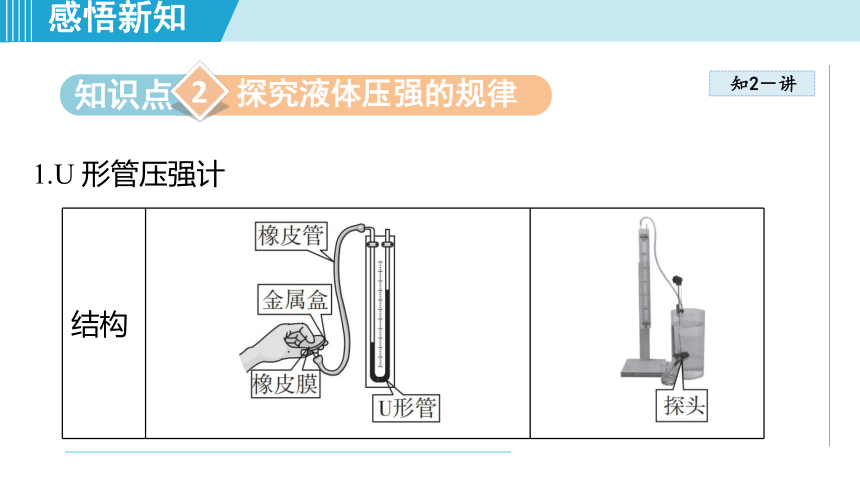

1.U 形管压强计
结构
感悟新知
知2－讲
续表
使用 ① 实验前 : 需检查装置的气密性 , 以防漏气。可用手轻按橡皮膜 ,观察 U 形管两侧液面的高度差是否变化，若变化 , 则说明不漏气 ; 若不变化 , 则说明漏气 , 需重新调整实验装置；② 使用时 : 应使探头缓慢地下沉或转动 , 以便于观察 U 形管两侧液面的变化情况；③ 为了便于观察实验现象 , 可以在 U 形管的液体中滴一滴红色墨水
原理
知2－讲
感悟新知
方法点拨
转换法
通过U形管压强计把所测量的液体的压强转换为U形管的两管中液体的液面差来表示。
感悟新知
知2－讲
2. 探究液体压强大小和液体密度、深度的关系
实验目的 探究液体压强和液体密度的关系 探究液体压强和液体深度的关系
实验设计 控制浸入液体的深度相同，改变液体的密度，比较压强大小 控制液体的密度相同，改变浸入液体的深度，比较压强大小
感悟新知
知2－讲
深入思考 液体对容器底部压强的大小为什么和液体的重
力无关？
实验现象
结论 深度相同时，液体的密度越大，液体内部压强越大 同种液体内部压强，深度越深，压强越大
知2－讲
感悟新知
方法点拨
控制变量法
由于影响液体压强大小的因素较多，故在进行实验时，注意每次探究某一因素对液体压强的影响时，应控制其他因素不变。例如探究液体内部压强与液体密度的关系时，应控制深度相同，只改变液体密度，比较液体压强的大小。
感悟新知
知2－讲
3. 探究液体压强大小和方向的关系
实验目的 探究液体压强和方向的关系
实验设计 保持在水中的深度不变，只改变探头的方向，比较向各个方向压强的大小
实验现象
结论 同种液体内部同一深度，向各个方向的压强都相等
知2－讲
感悟新知
深度理解
由于容器侧壁对液体有支持力，故液体对容器底部的压力不一定等于液体的重力。
感悟新知
知2－讲
总结 液体内部压强规律：同种液体同一深度，向各个方向的
压强相等；液体的压强与液体的密度和深度有关，深度一定时，液体的密度越大，压强越大；液体的密度一定时，深度越深，压强越大。
感悟新知
知2－练
[ 一模·汕头澄海区 ] 如图 3 所示是利用 U 形管压强计探究影响液体内部压强大小因素的实验过程，各完全相同的容器中皆装有 20 cm 高的液体。
例2
知2－练
感悟新知
解题秘方：压强计是通过橡胶管中气体压强的变化来改变U 形管中两侧液体高度差的，若液体压强计气密性差， U 形管两侧液柱的高度差变化都很小。探究液体内部某点压强大小跟该点到容器底部距离的关系，根据控制变量法需要控制探头所处的深度相同。
感悟新知
知2－练
(1)实验开始前，应检查压强计的气密性：轻轻按压探头，如果观察到 U 形管两侧液面始终保持相平，则说明压强计的气密性______ （填“好”或“差”）。
差
解析： 轻轻按压探头，如果观察到 U 形管两侧液面始终保持相平，则说明压强计漏气，气密性差。
感悟新知
知2－练
(2)图③所示的实验中，清水对探头橡皮膜产生向______ (填 “上”或“下”)的压强，由图①～③可得结论：在相同液体内部同一深度，压强的大小与方向 ______ (填“有关”或“无关”)。
上
无关
解析： 图③所示的实验中，橡皮膜朝下，所以清水对探头橡皮膜产生向上的压强；由图①～③可得压强计处在清水中的深度相同，不同的是压强计的探头方向，但压强计两侧液面的高度差没有变化，可得结论：在相同液体内部同一深度，压强的大小与方向无关。
感悟新知
知2－练
(3)图③中探头所受压强为 p3，图⑤中探头所受压强为 p5，则p3 ______ （填“＞”“＝”或“＜”） p5，甲同学由此得出结论：液体的密度越大，压强越大。乙同学则认为该实验不能得出这个结论，因为没有控制 ______相同。
<
深度
知2－练
感悟新知
解析： 由图③中压强计两侧液面的高度差小于图⑤中压强计两侧液面的高度差，可得 p3感悟新知
知2－练
(4)丙同学想利用图③和图④的实验探究液体内部某点压强大小跟该点到容器底部距离的关系，需从图④盛水的容器中抽掉共 ______ cm 高的水。
4
解析： 利用图③和图④的实验探究液体内部某点压强大小跟该点到容器底部距离的关系，需要控制探头所处的深度相同，所以需从图④盛清水
的容器中抽掉共 h=10 cm-6 cm=4 cm 高的清水。
知2－练
感悟新知
2.实验活动探究课，小明将一 个 圆 柱 形塑 料 瓶 底部 剪 掉 并 蒙 上 橡 皮 膜扎 紧，制成了如图甲所示的简易压强检测装置（实验中忽略水槽中的液面变化）
知2－练
感悟新知
(1)将塑 料 瓶 压 入 液体中是 通 过 观 察 橡 皮膜的凹陷程度来判断液体的压强大小。这种研究方法是_______________ 。
(2)从乙、丙两图实验操作可以发现，小明同学设计的思路：保持_________不变，研究液体内部压强与_________ 的关系。
转换法
液体密度
液体深度
知2－练
感悟新知
(3)小 明 继 续 进 行了图丙、丁的实 验 操作：将塑料 瓶压入 水中，并在_______ （填“塑料瓶” 或“水槽”）上作出液面的标记（如图丙），再将塑料瓶压入装有盐水的水槽内，直至液面到达标记处（如图丁），观察实验现象可得出结论：在同一深度处，液体的密度越大，压强________ 。
塑料瓶
越大
知2－练
感悟新知
(4)小明将 某种液体倒入塑料瓶内，将塑料瓶缓慢压入水中，如图戊所示，当看到塑料瓶底部橡皮膜变平时，发现 塑料 瓶内液体的液面高于水 槽中水的液面，说明瓶内液体的密度_____ （填“大于”“小于”或“ 等 于”）水 的密度。
小于
知3－讲
感悟新知
知识点
液体压强公式
3
1. 液体压强的公式推导
模型示意图 推导过程
设想在一玻璃容器内的水中有一高为 h，截面为 S 的水柱，试计算这段水柱产生的压强，即为水深为 h 处的压强 水柱的体积为 V=Sh
水的密度为 ρ
水柱的质量为 m=ρV=ρSh
水柱对其底面积的压力F=G=mg=ρVg=ρShg
水柱对其底面积的压强为p== =ρgh
感悟新知
知3－讲
特别提醒
辨析：深度和高度
深度：液体内一点到自由液面的竖直距离。
高度：液体内一点到容器底的竖直距离。
例如：图 4 中 A 点的深
度为16 m，高度为7 m。
感悟新知
2. 液体压强的公式 p=ρgh
(1) 公式
知3－讲
公式和单位
公式变形
感悟新知
(2) 深度 h 的理解
深度( h)：某点到自由液面的距离(如图 5 所示)。
自由液面：和空气直接接触的液面。
知3－讲
感悟新知
3. 公式理解 液体的压强与液体的深度和液体的密度有关，跟液体的质量和体积等其他因素无关。
深入思考 公式 p= 与 p=ρ 液 gh 的区别是什么？
知3－讲
感悟新知
知3－讲
深度理解
p= 为压强定义式，普遍适用于固体、液体、气体； p=ρ 液 gh 是由定义式推导出来的，只适用于液体。
知3－练
感悟新知
如图 6 所示，装有水的容器放在水平地面上， A 点受到的压强是______ Pa。（水的密度为 1.0×103 kg/m3，g 取 10 N/kg）
例3
6×10 3
知3－练
感悟新知
解析： A 处水的深度 h=70 cm-10 cm=60 cm=0.6 m，则 A点受到的压强 p=ρ 水 gh=1.0×10 3 kg/m 3×10 N/ kg×0.6 m=6×10 3 Pa。
解题秘方：A 处水的深度为从 A 点到自由液面（和大气相通的液面）的距离；根据 p=ρ 水 gh 求压强时，注意深度 h 的单位为米（ m）。
知3－练
感悟新知
3. [ 月考·西安新城区校 级 ] 如图所示，一重为 2 N 的薄 壁容 器 中装 有 质 量 为 600 g 的水，容 器 的 底 面 积 为40 cm2，水对容器底部的压强为________Pa（ρ 水 =1.0× 10 3 kg/m 3， g 取10 N/kg）。
1 000
感悟新知
知4－讲
知识点
连通器
4
1. 连通器
定义 上端开口、底部互相连通的容器
图例
感悟新知
知4－讲
续表
特点 连通器里装同种液体，当液体不流动时，连通器各部分中的液面总是相平的
实例
感悟新知
知4－讲
2. 连通器液面相平的原理
提出问题 连通器里装同种液体，当液体不流动时，连通器各部分中的液面为什么总是相平的
连通器模型
思路分析
推导过程 因为液片 AB 静止，受到平衡力，所以 F 左 =F 右（ F=pS），故 p 左 =p 右，即 ρ 左 gh 左 =ρ 右 gh 右，因此 h 左 =h 右
知4－讲
感悟新知
方法点拨
理想模型法
在推导连通器两边液面为什么相平时，在容器底部连通的部分假设有一个液体构成的薄片，它的厚度为 0，称为液片 AB，由它静止时受力平衡可以推导两边液面高度相同。液片AB 即为理想化的模型。
知4－讲
感悟新知
深度理解
(1)液体静止。
(2)同一种液体。
(3)液面和大气相通。
深入思考 连通器液面相平的条件是什么？
感悟新知
知4－讲
3. 连通器的应用
知4－讲
感悟新知
知识链接
船闸的工作原理
感悟新知
知4－讲
4. 帕斯卡原理
实验现象 在塑料袋不同的位置扎几个洞，用手挤压塑料袋，看到水从不同的位置喷出 如图，把活塞向下推，容器内的液体向各个方向喷出
帕斯卡原理 加在密闭液体上的压强，能够大小不变地被液体向各个方向传递 应用
感悟新知
知4－练
如图 8 所示，茶壶的壶盖上开有小孔，壶嘴和壶身构成一个 __________，壶内盛水，水面最高可到达图中位置_______ （填“A”或“B”）。
例4
连通器
B
知4－练
感悟新知
解题秘方：静止在连通器中的同一种液体，各部分的液面总在同一水平线上。
解析： 壶嘴与壶身上端开口、下端相连通，所以是连通器。连通器中装水时，各个部分水面相平，水面最高高度不超过最低的开口位置，所以茶壶内盛水，水面最高只能达到位置 B 的高度。
知4－练
感悟新知
4. 南水北调中线工程从丹江口水库引水，穿过黄河，直 通 北 京。工 程 师 设计了如图所示的穿黄隧洞，整 个穿黄隧洞相当于一个 _________。当水不流动时，水对 A 点的压强______ （填“大于”“等于”或“小于”）水对 B点的压强。
连通器
小于
探究：液体压强与哪些因素有关
计算公式： p=ρgh
特点
液体的
压强
重力
应用
流动性
产生
原因
连通器
船闸
