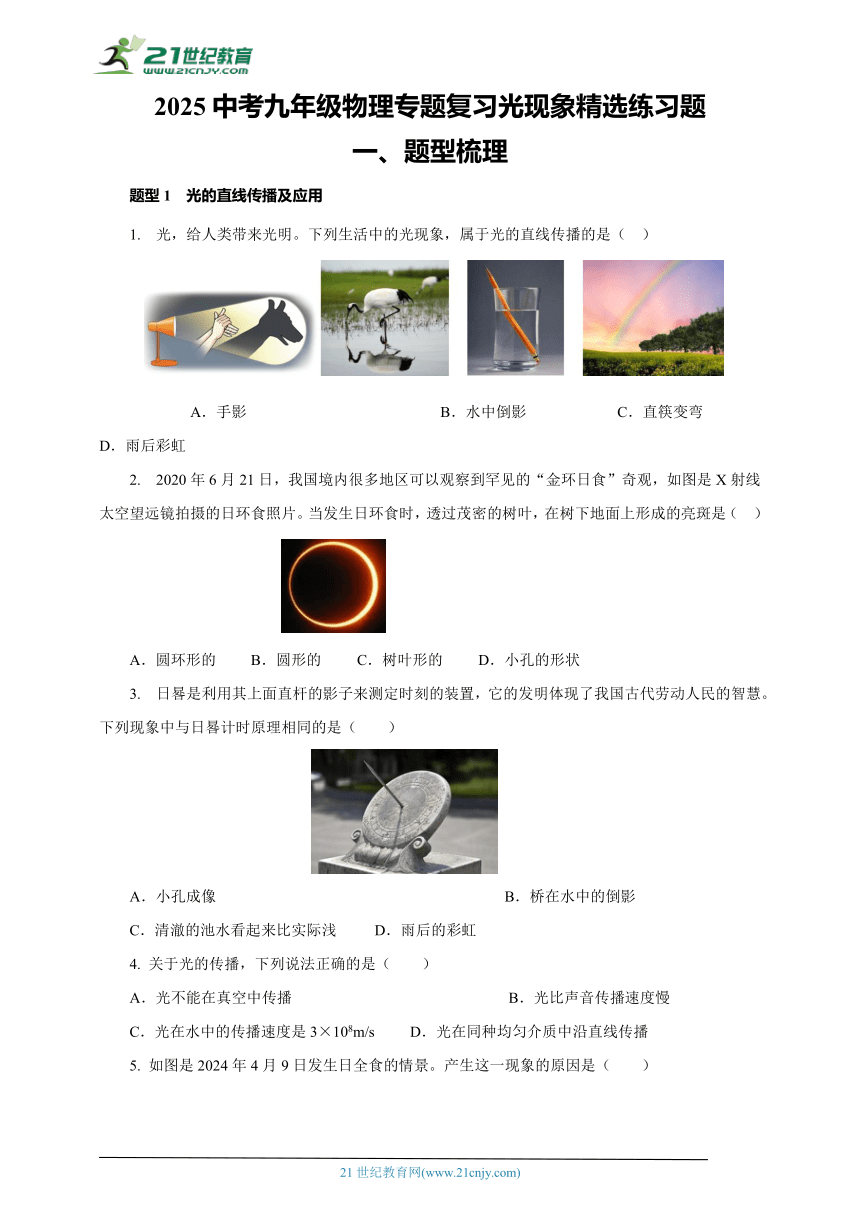

2025中考九年级物理专题复习光现象精选练习题
一、题型梳理
题型1 光的直线传播及应用
1. 光，给人类带来光明。下列生活中的光现象，属于光的直线传播的是（ ）
A．手影 B．水中倒影 C．直筷变弯 D．雨后彩虹
2. 2020年6月21日，我国境内很多地区可以观察到罕见的“金环日食”奇观，如图是X射线太空望远镜拍摄的日环食照片。当发生日环食时，透过茂密的树叶，在树下地面上形成的亮斑是（　）
A．圆环形的 B．圆形的 C．树叶形的 D．小孔的形状
3. 日晷是利用其上面直杆的影子来测定时刻的装置，它的发明体现了我国古代劳动人民的智慧。下列现象中与日晷计时原理相同的是（　　）
A．小孔成像 B．桥在水中的倒影
C．清澈的池水看起来比实际浅 D．雨后的彩虹
4. 关于光的传播，下列说法正确的是（　　）
A．光不能在真空中传播 B．光比声音传播速度慢
C．光在水中的传播速度是3×108m/s D．光在同种均匀介质中沿直线传播

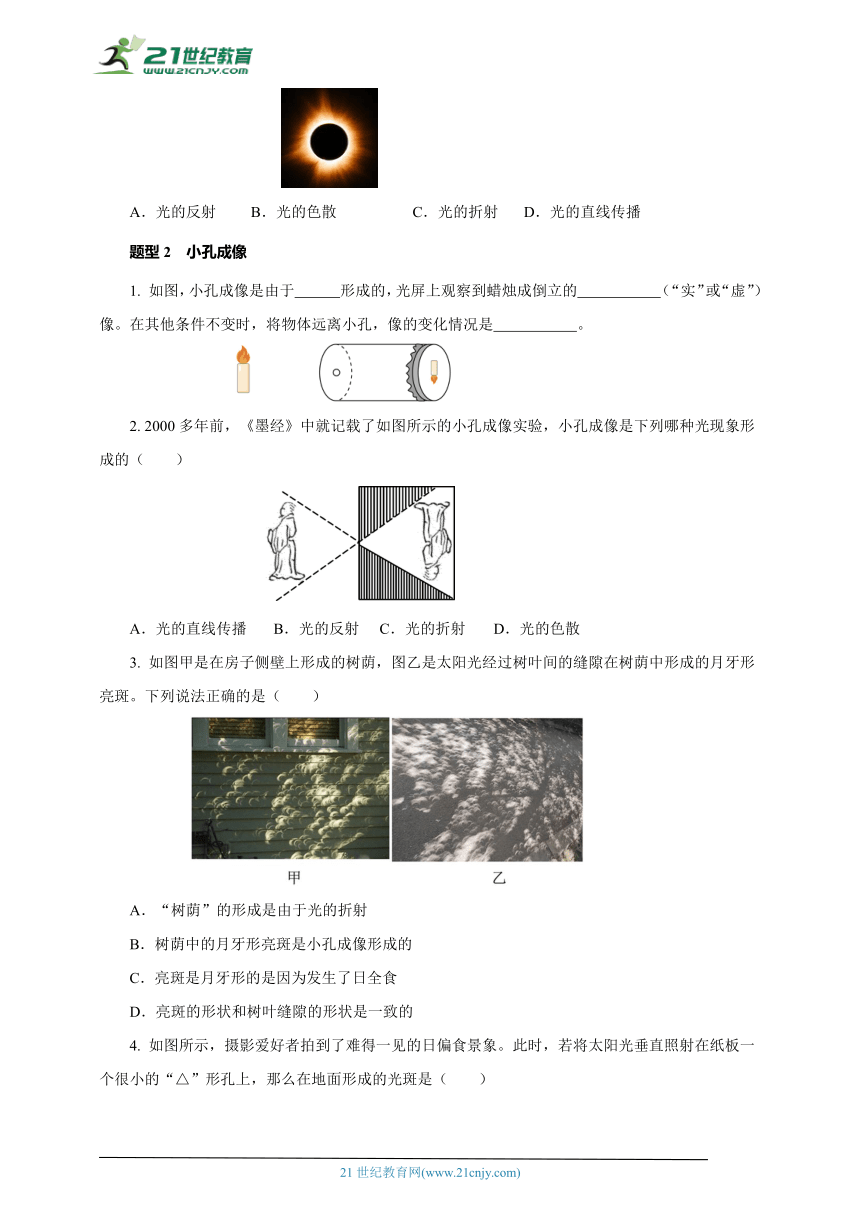

5. 如图是2024年4月9日发生日全食的情景。产生这一现象的原因是（　　）
A．光的反射 B．光的色散 C．光的折射 D．光的直线传播
题型2 小孔成像
1. 如图，小孔成像是由于 形成的，光屏上观察到蜡烛成倒立的 （“实”或“虚”）像。在其他条件不变时，将物体远离小孔，像的变化情况是 。

2. 2000多年前，《墨经》中就记载了如图所示的小孔成像实验，小孔成像是下列哪种光现象形成的（　　）
A．光的直线传播 B．光的反射 C．光的折射 D．光的色散
3. 如图甲是在房子侧壁上形成的树荫，图乙是太阳光经过树叶间的缝隙在树荫中形成的月牙形亮斑。下列说法正确的是（　　）

A．“树荫”的形成是由于光的折射
B．树荫中的月牙形亮斑是小孔成像形成的
C．亮斑是月牙形的是因为发生了日全食
D．亮斑的形状和树叶缝隙的形状是一致的

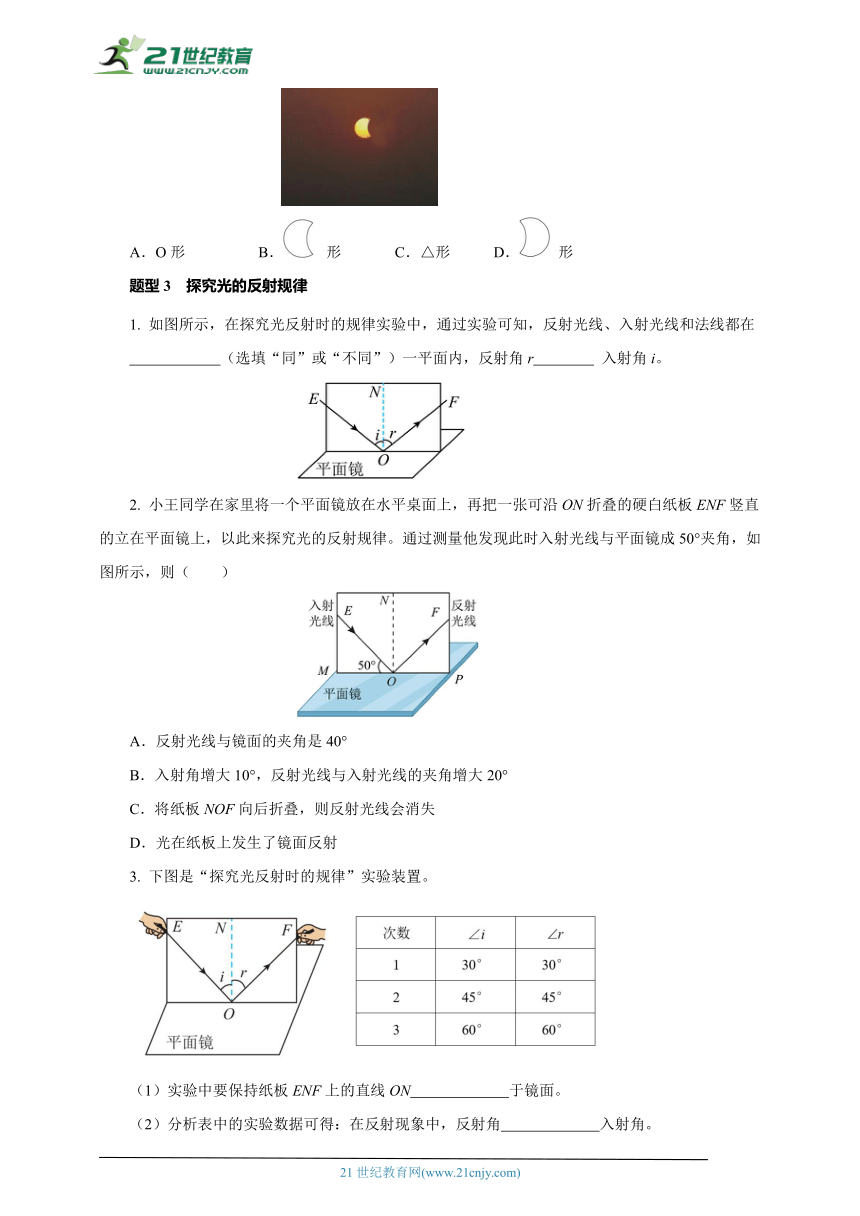

4. 如图所示，摄影爱好者拍到了难得一见的日偏食景象。此时，若将太阳光垂直照射在纸板一个很小的“△”形孔上，那么在地面形成的光斑是（ ）

A．O形 B． 形 C．△形 D． 形
题型3 探究光的反射规律
1. 如图所示，在探究光反射时的规律实验中，通过实验可知，反射光线、入射光线和法线都在
（选填“同”或“不同”）一平面内，反射角r 入射角i。
2. 小王同学在家里将一个平面镜放在水平桌面上，再把一张可沿ON折叠的硬白纸板ENF竖直的立在平面镜上，以此来探究光的反射规律。通过测量他发现此时入射光线与平面镜成50°夹角，如图所示，则（　　）

A．反射光线与镜面的夹角是40°
B．入射角增大10°，反射光线与入射光线的夹角增大20°
C．将纸板NOF向后折叠，则反射光线会消失
D．光在纸板上发生了镜面反射
3. 下图是“探究光反射时的规律”实验装置。
（1）实验中要保持纸板ENF上的直线ON 于镜面。
（2）分析表中的实验数据可得：在反射现象中，反射角 入射角。

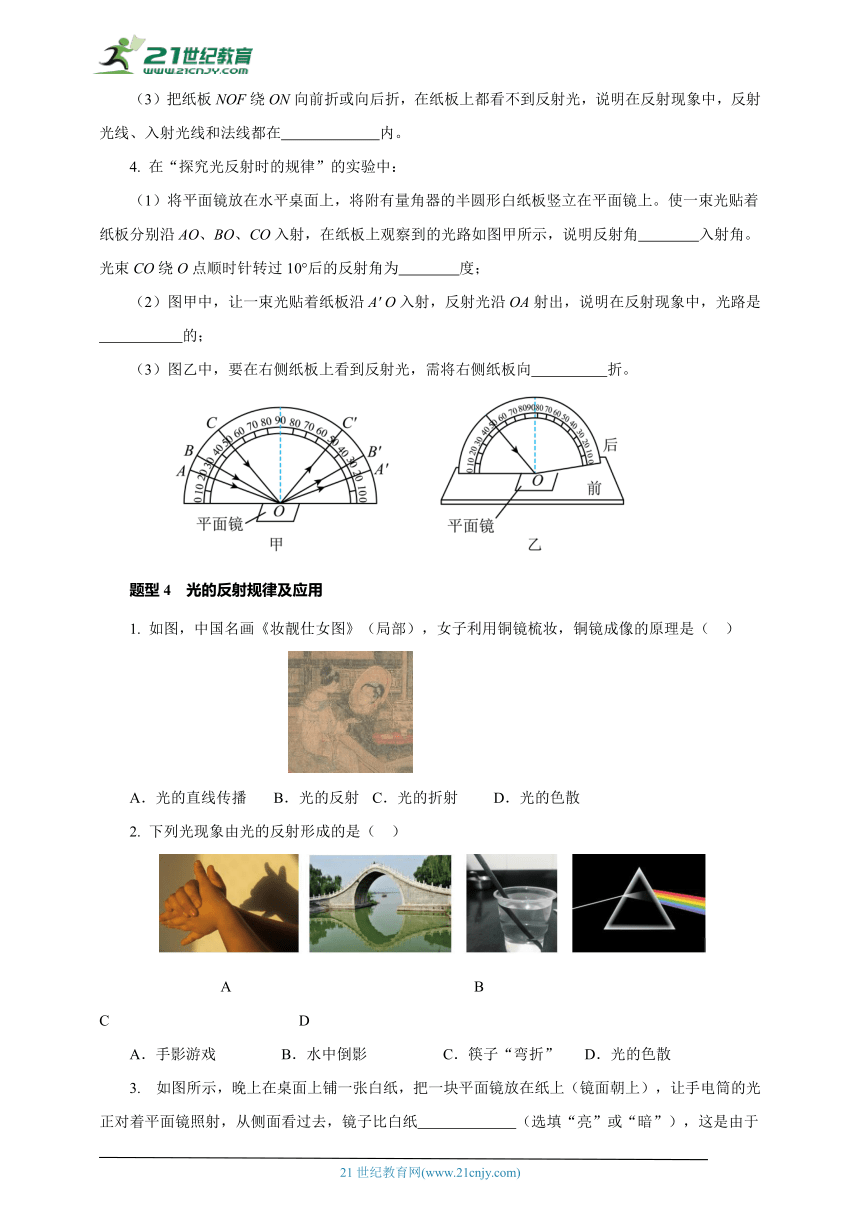

（3）把纸板NOF绕ON向前折或向后折，在纸板上都看不到反射光，说明在反射现象中，反射光线、入射光线和法线都在 内。
4. 在“探究光反射时的规律”的实验中：
（1）将平面镜放在水平桌面上，将附有量角器的半圆形白纸板竖立在平面镜上。使一束光贴着纸板分别沿AO、BO、CO入射，在纸板上观察到的光路如图甲所示，说明反射角 入射角。光束CO绕O点顺时针转过10°后的反射角为 度；
（2）图甲中，让一束光贴着纸板沿A' O入射，反射光沿OA射出，说明在反射现象中，光路是
的；
（3）图乙中，要在右侧纸板上看到反射光，需将右侧纸板向 折。

题型4 光的反射规律及应用
1. 如图，中国名画《妆靓仕女图》（局部），女子利用铜镜梳妆，铜镜成像的原理是（　）
A．光的直线传播 B．光的反射 C．光的折射 D．光的色散
2. 下列光现象由光的反射形成的是（ ）
A B C D
A．手影游戏 B．水中倒影 C．筷子“弯折” D．光的色散

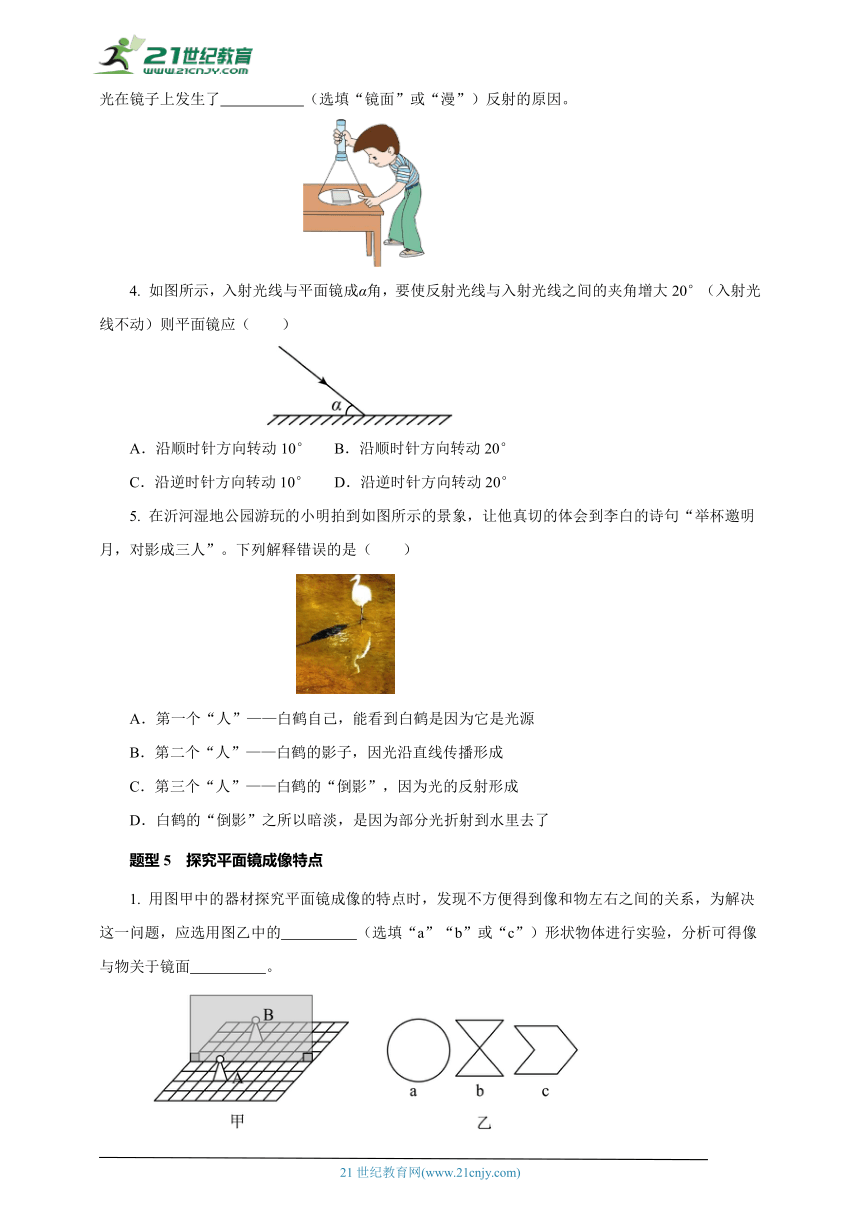

3. 如图所示，晚上在桌面上铺一张白纸，把一块平面镜放在纸上（镜面朝上），让手电筒的光正对着平面镜照射，从侧面看过去，镜子比白纸 （选填“亮”或“暗”），这是由于光在镜子上发生了 （选填“镜面”或“漫”）反射的原因。

4. 如图所示，入射光线与平面镜成α角，要使反射光线与入射光线之间的夹角增大20°（入射光线不动）则平面镜应（　　）
A．沿顺时针方向转动10° B．沿顺时针方向转动20°
C．沿逆时针方向转动10° D．沿逆时针方向转动20°
5. 在沂河湿地公园游玩的小明拍到如图所示的景象，让他真切的体会到李白的诗句“举杯邀明月，对影成三人”。下列解释错误的是（　　）
A．第一个“人”——白鹤自己，能看到白鹤是因为它是光源
B．第二个“人”——白鹤的影子，因光沿直线传播形成
C．第三个“人”——白鹤的“倒影”，因为光的反射形成
D．白鹤的“倒影”之所以暗淡，是因为部分光折射到水里去了
题型5 探究平面镜成像特点
1. 用图甲中的器材探究平面镜成像的特点时，发现不方便得到像和物左右之间的关系，为解决这一问题，应选用图乙中的 （选填“a”“b”或“c”）形状物体进行实验，分析可得像与物关于镜面 。
2. 如图所示，利用两根相同的荧光棒来探究平面镜成像的特点。
（1）实验中应选用 （选填“薄”或“厚”）玻璃板替代平面镜；
（2）将玻璃板 放置在铺有白纸的水平桌面上，在玻璃板前放置荧光棒A，在玻璃板后面移动另一根荧光棒B，发现B与A的像完全重合，说明像与物的 相等。
3. 某同学探究平面镜成像的特点。
（1）如图（a），在水平桌面上铺一张纸，纸上 放置一块手机钢化膜（薄透明板）作为平面镜。沿着钢化膜在纸上画一条直线，代表平面镜的位置。选取手机钢化膜作为平面镜，这样做便于确定 的位置；
（2）将一个蓝色长尾票夹（型号：5#）放在钢化膜前，将另一个相同型号的粉色长尾票夹放在钢化膜的后面并移动其位置，若看到粉色票夹与蓝色票夹的像完全重合，则说明平面镜所成的像与物的大小 。在像的位置放一个光屏，若光屏承接不到像，则说明所成的是 像；
（3）如图（b），将蓝色票夹放在纸上，在蓝色票夹一侧通过钢化膜看到的是图（c）中的 。
4. 在“探究平面镜成像的特点”实验中：
（1）实验时，应选图1中 作为平面镜；为了比较像与物的大小关系，应选图1中的B和 两支蜡烛；（两空均填字母）
（2）实验时应在图2中 （选填“甲”或“乙”）侧观察蜡烛B所成的像，蜡烛B所成的像能否在光屏上呈现？答： 。
题型6 平面镜成像特点及应用
1. 南通濠河水位缓慢上涨时，河面上方的“和平桥”在水中所成的像是（　　）
A．实像，像的大小不变 B．实像，像的大小变大
C．虚像，像的大小不变 D．虚像，像的大小变大
2. 一只小蜜蜂悬停在平静的湖面上方，它向下看，看到下方有一个与自己相同的“同伴”，于是它飞向湖面迎接“同伴”，在此过程中（　　）
A．“同伴”向它迎来 B．“同伴”离它而去
C．“同伴”逐渐变小 D．“同伴”真实存在
3．（2024·淄博·中考真题）小明将只有一面开口的魔箱面向同学，把纸币从顶部的投币口放入（图甲），纸币竟不翼而飞。打开魔箱，原来里面有一块镜子（图乙），下列说法正确的是（ ）
A．魔箱中的镜子是凸透镜 B．看到的魔箱中的竖直方格是实像
C．镜子与水平面的夹角为 D．魔箱的成像原理是光的反射
4. 在“探究平面镜成像特点”的实验中，实验装置如图甲所示；
（1）为了研究像和物的位置关系，还需要的实验器材是 ；
（2）实验时将点燃的蜡烛靠近玻璃板移动，观察到像 （选填“靠近”或“远离”）玻璃板移动，像的大小 （选填“变大”、“变小”或“不变”）；
（3）检查视力的时候，视力表放在被测者的后上方，被测者识别对面墙上镜子里视力表的像。如图乙所示，视力表与平面镜间的水平距离为2.8m，要求视力表在镜中的像与被测者相距5m，则人应坐在离平面镜 m的位置检查。
5. 《淮南万毕术》中记载：“取大镜高悬，置水盆于其下，则见四邻。”如图所示描绘了该记载中的场景。人能通过盆中水面及平面镜观察墙外情况均利用了（ ）
A．光的折射 B．光的色散 C．光的反射 D．光的直线传播
题型7 光的反射、平面镜成像作图
1. 在图1中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。
图1 图2
2. 在图2中作出物体ABC通过平面镜所成的像。
3. 如图甲是随嫦娥六号一起发射的角反射器的示意图，其三个反射面相互垂直，其中两个反射面如图乙所示，一束光只在这两个反射面发生了反射，请在图乙中画出这束光反射的光路图（保留作图痕迹）。
4. 按要求完成下列作图。在答图中画出烛焰顶部A点在平面镜MN中的像A′。
5. 航关员舱外作业时，宽厚的航天服限制了他的视野，为了看清胸前的操作面板，可以通过手腕处的小镜子（如图甲）进行观察。乙图中A点代表航天员的眼睛，B点代表胸前某一按钮，C点是小镜子的位置，请你根据反射光路图在C点准确画出镜面并标出镜面与竖直面的夹角。（保留作图痕迹）

题型8 探究光的折射特点
1. 如图是小华同学利用光具盘探究光从空气斜射入玻璃中时的光路，经过多次实验并记录了如下数据：
（1）实验中，光具盘除了能读出入射角和折射角大小外，还具有 的作用；
（2）分析表格中的数据，你能得出的结论（写出一条即可）： ；
（3）根据表格中的数据还可以判断：当光以35°的入射角从空气射入玻璃中时，其折射角 30°（选填“大于”、“小于”或“等于”）；
（4）当光以30°的入射角从玻璃射入空气中时，其折射角是 。
2. 探究光折射时折射角与入射角的关系，如图所示，使一束光从甲介质斜射入乙介质，测量并记录入射角和折射角大小；改变光束射向O点的角度，进行多次实验，数据如下表所示：

（1）光从甲介质斜射入乙介质发生折射时，折射角 入射角；折射角随着入射角的增大而 ；
（2）做完第4次实验后，同学们又使一束光从乙介质中以73.8°的入射角射入甲介质，测得折射角恰好为40°，这说明在折射现象中， 。
3. 在“探究光从玻璃斜射入空气的折射规律”的实验中，小东借助激光笔、半圆形玻璃块和带刻度的光具盘完成了实验，观察到如图所示的1、2、3三条光束，并在光具盘上用笔描出了对应的光路。
（1）图中的折射角大小为 ；
（2）根据实验现象初步发现，光从玻璃斜射入空气时，折射角 （选填“>”、“=”或“<”）入射角；
（3）现在要探究光的折射现象中光路是否可逆，具体的操作是 ，如果看到 现象，就可证明光路是可逆的。
4．如图所示，为了探究光折射时的特点，某实验小组将一束光斜射到一块平行板玻璃砖的上表面，并让其出射光线从玻璃砖下表面射出，他们得到以下结论：
（1）当入射角θ减小时，折射角也 ；
（2）在光的折射现象中，光路是 的；
（3）这一束光进入玻璃砖前的光线与离开玻璃砖后的光线的关系是 的；
（4）若透过平行板玻璃砖上表面观看置于玻璃砖下表面的一枚硬币，看到硬币的位置比实际的 （选填“深”或“浅”）。
题型9 光的折射特点及应用
1. 诗文“水皆缥碧，千丈见底，游鱼细石，直视无碍”对自然现象进行了生动的描述，其中看到水中的“游鱼”比实际位置浅，这是（ ）
A．光沿直线传播现象 B．光的反射现象
C．光的折射现象 D．光的色散现象
2. 光——宇宙的使者。关于光现象的描述可以用光的折射来解释的是（ ）
A B C D
A．墙上呈现手的影子 B．桥在水中的倒影
C．平面镜使太阳光聚集到同一位置 D．人看到鱼在水中的像
3. 从岸上看，会觉得水池的深度比它的实际深度浅，主要是由于（ ）
A．光的直线传播 B．光的折射
C．光的反射 D．光的色散
4. 如图所示，“七桥风月”是济南大明湖扩建后的新八景之一，由鹊华、芙蓉、水西、湖西、北池、百花、秋柳七座景观桥构成。以下能正确反映人看见桥的倒影上M点的光路图是（　　）
A B C D
5. “追梦”学习小组的同学用激光笔发出一束红光从空气斜射入水中的情景如图，图中AO为入射光线， 为折射光线；保持入射点O不动，在竖直平面内，顺时针缓慢旋转入射光线AO至图中虚线DO位置，反射角将 （选填“变大”“不变”或“变小”）。
题型10 光的折射作图
1. 请画出图1中入射光线AO从空气斜射入湖水中大致方向的折射光线。
图1 图2 图3
2. 如图2所示，一束光从水中斜射入空气，请作出折射光线的大致位置。
3. 游泳池底安装一支射灯，当池内无水时会在右侧池壁上形成一个亮斑A；当向池内注水至图3中虚线位置时，会在右侧池壁上形成一个亮斑B，请通过作图确定亮斑A、B的大致位置。
4. 如图4所示，水槽内装满水，槽底有一点光源S，紧贴右侧槽壁竖直固定一平面镜。S发出的一条光线经水面折射，又经平面镜反射后过P点。
（1）画出P点在平面镜中所成的像P'；
（2）将S点到P点的光路图补充完整。
图4 图5
5. 如图5所示，观光水池中，一束红光沿AO方向从水射入空气，折射光线为。若另一束红光沿BO方向从水射入空气，请大致画出入射光线BO的折射光线，并标出对应的折射角r。
题型11 光的色散及应用
1. 17世纪，科学家 发现了日光的色散现象。光的色散现象是由于三棱镜对各种单色光的 （选填“反射”或“折射”）程度不同而形成的；在各种不同色光中，属于三原色光的是 ①红光②绿光③蓝光④黄光（该空选填序号）。
2. 2023年5月13日，我省多个地区的人们看到太阳的周围出现一个彩色的光圈，如图1。这是一种罕见的天象——日晕，它是光透过高空云层中的冰晶 形成的，这种现象说明太阳光 （选填“是”或“不是”）单色光。

3. 雨后彩虹是太阳光通过空气中大量的小水滴后形成的七色彩带，这是光的 现象；看电影时，我们从不同位置都能看到屏幕上的画面，是由于光在屏幕上发生了 反射。
题型12 物体的颜色、红外线与紫外线
1. 在人员密集的医院、车站、机场等地方都安装有“门式人体测温仪”，如图所示，人通过门时就可检测出人的体温状况，这是利用 来工作的，它属于一种 （选填“可见光”、“不可见光”）。

2. 2023年12月1日起，执行新的《食用农产品市场销售质量安全监督管理办法》，市场全面禁用生鲜灯。某超市的切片西瓜原来用红色光照射，现在统一用白光照射．在白光照射下，呈现绿皮、黑籽、红瓤的切片西瓜，原来在红色光照射下，呈现（ ）
A．黑皮、红籽、红瓤 B．绿皮、黑籽、红瓤
C．黑皮、黑籽、红瓤 D．黑皮、黑籽、黑瓤
3. 1666年，英国物理学家牛顿用玻璃三棱镜将太阳光分解成各种颜色的光，这种现象叫 ，就像雨后的彩虹。其实我们 （选填“背对着”或“正对着”）太阳喷水，也能观察到“人造虹”现象，其中红光的偏折 （选填“大于”、“小于”或“等于”）紫光的偏折；乙图中温度计玻璃泡放在红光外侧，示数会明显升高，说明红外线的 比较显著。
4. 太阳光在真空中的传播速度是 m/s；用激光测距仪测量地球到月球的距离，从地球发射到月球的激光经2.56s后返回地面，则地球到月球的距离为 m；晴天晒被子能杀菌是利用太阳光中的 ；太阳光通过三棱镜后被分解成七种颜色的光的现象叫做光的 ，如图所示是一个彩色的手机屏幕，小红洗手时不小心将水滴到了手机屏幕上，透过水滴她惊奇地看到屏幕上出现多个不同颜色的小格子，当水滴滴到图中 （选填“红色”、“绿色”、“蓝色”或“白色”）区域时能同时看到红、绿、蓝三种颜色的小格子；小红带着红色墨镜去观察蓝色区域，她感觉蓝色区域呈 色。小红想继续验证红光是单色光还是复色光，选择一个合理的方案： 。
A．在三棱镜之前放一个红色透明塑料纸，让太阳光通过塑料纸，再照射到三棱镜上
B．将透明的三棱镜换成红色玻璃制成的三棱镜
二、直击中考
1.（2024·江苏淮安·中考真题）下列现象中，由光的反射形成的是（ ）
A．小孔成像 B．水中倒影 C．海市蜃楼 D．雨后彩虹
2. （2024·辽宁·中考真题）如图，斜插入水中的筷子，看起来弯折了的原因是（　　）
A．光沿直线传播 B．光的反射 C．光的色散 D．光的折射
3. （2024·内蒙古包头·中考真题）美丽的自然风光令人赏心悦目。如图，层峦叠嶂倒映水中，倒影的形成蕴含的光学规律是（　　）
A．光的直线传播 B．光的反射 C．光的折射 D．光的色散
4. （2024·湖南长沙·中考真题）戏剧是我国的传统艺术瑰宝。戏剧演员对着平面镜画脸谱时，下列说法正确的是（ ）
A．平面镜成像是由于光的反射 B．平面镜成像是由于光的折射
C．演员面镜时像变大 D．平面镜所成的像是实像
5. （2024·重庆·中考真题）下列关于白居易的《暮江吟》中描述的光现象解释正确的是（　）
A．一道残阳铺水中——水中的“夕阳”是由于光的折射形成的
B．半江瑟瑟半江红——江面呈现出红色是江面反射红光的原因
C．可怜九月初三夜——九月初三夜空的弯月是自然界中的光源
D．露似珍珠月似弓——露珠特别明亮是白光发生了色散的原因
6. （2024·广东深圳·中考真题）巴黎奥运会即将开幕，爱思考的乐达达同学去巴黎旅游,发现奥运五环被挡住看不见是因为光沿 传播，埃菲尔铁塔无灯的栏杆被人看见是因为栏杆 的光进入达达同学的眼睛。
7. （2024·连云港·中考真题）小明身高1.7m，距离平面镜3m，他在平面镜中的像高是 m，像到平面镜的距离是 m。当他向平面镜缓慢走近时，他在平面镜中像的大小 （选填“变大”“不变”或“变小”）。
8. 作图题：
（1）（2024·江苏常州·中考真题）激光束AO由空气斜射向水面，请在图中画出对应的反射光线和折射光线（保留作图痕迹）。
（2）（2024·黑龙江绥化·中考真题）请根据平面镜成像特点，作出点光源S发出的光经平面镜反射后通过A点的光路图（保留作图痕迹）。
（3）（2024·山东菏泽·中考真题）2024年4月26日，神舟十八号载人飞船成功对接中国空间站，装有4条斑马鱼的特制透明容器顺利转移到问天实验舱，如图甲所示。请你在图乙中画出航天员看到斑马鱼的光路图（S表示斑马鱼的实际位置，S'表示宇航员看到的斑马鱼像的位置，不考虑容器壁对光线的影响）。
9. （2024·北京·中考真题）某同学利用如图所示的装置及完全相同的电子蜡烛A、B等器材，探究物体在平面镜中成像时像距与物距是否有关。其中薄透明玻璃板与水平纸面垂直。主要实验步骤如下：
（1）将点亮的A放在玻璃板前，用刻度尺测量 ；将未点亮的B放在玻璃板后，不断调整B的位置，直到从各个角度观察B与A的像 ，用刻度尺测量B到玻璃板的距离。将实验数据记录在表格中；
（2）改变 ，仿照步骤（1）再做1次实验，将实验数据记录在表格中。
10. （2024·江苏无锡·中考真题）探究光的反射规律，器材有：激光笔、平面镜、标有刻度的白色硬纸板（可沿中缝折叠）、白板；
（1）如图甲所示，将一束光照射到平面镜上，它的反射光在光屏上形成一个光斑，保持光在平面镜上的入射点不变，减小入射光与平面镜的夹角，则光屏上的光斑向 （选填“上”或“下”）移动；
（2）利用图乙所示的装置进行探究；
①平面镜水平放置，标有刻度的白色硬纸板竖直地立在平面镜上，使一束光紧贴纸板A，射向镜面上的O点，将纸板B绕接缝ON向前或向后翻折，当纸板B和纸板A在 时，纸板B上能呈现反射光束；
②改变入射光的方向，读出入射角和反射角的大小，将测得的数据记录在表格中，由此可知：反射角与入射角大小 ；
实验序号 入射角 反射角
① 30° 30°
② 45° 45°
③ 60° 60°
③用另一束光逆着反射光的方向射到镜面，观察到反射后的光会逆着原来入射光的方向射出，这表明： ；
（3）利用如图丙所示的装置进行探究。让一束光斜射到平面镜上，在入射点O放置白板并调整位置，发现白板只在某一位置能同时呈现入射光和反射光，测得此时白板与镜面成90°角，说明白板与镜面的位置关系是： ，实验表明： ；
（4）自行车尾灯是由许多角反射器组成的反光装置，角反射器是由互相垂直的反光面组成的。当汽车的灯光照在尾灯上时，司机看到尾灯特别亮，原因是： 。
三、新题+综合题
1. 渼陂湖（měi bēi hú） 位于西安市鄠邑区涝河西畔，有“关中山水最佳处”之美誉。远眺，有座高塔若隐若现，犹如仙境缥缈神奇； 近观，湖心小岛联袂“倒影”，仿佛UFO悬浮空中。下列有关说法不正确的是 （ ）
A．“湖心小岛”在水中倒影是由光的反射现象形成的
B．树荫下地面上的光斑是太阳正立的实像
C．人看到水中的鱼是由于光的折射形成的虚像
D．高塔在地面上的影子是光沿直线传播形成的
2．教室黑板用久的部分变光滑，如图所示，阴影为黑板光滑处，教室内的同学分为四个小组，当光线从右侧窗户射入时，上课看黑板光滑处写的字，因反光最可能看不清字的小组是（　　）
A．第一、二组 B．第二、三组 C．第一、三组 D．第三、四组
3. 一块平面镜放在水平桌面上，镜面的一部分刚好被一本书盖上了，在书上放着一个苹果，小明用手去拿苹果，如图所示。下列有关说法正确的是（　　）
A．苹果比它在平面镜中的像要稍大一点
B．平面镜所成的像是苹果清晰明亮的实像
C．拇指尖A点与其所成的像关于镜面是对称的
D．当把苹果拿起时，镜中苹果的像会逐渐变小
4. （多选题）在探究平面镜成像特点的实验中，下列说法与事实相符的是（　　）
A．如图甲，当蜡烛远离玻璃板时，像的大小不变
B．如图乙，在玻璃板后竖直放置一纸板，人在任何位置都看不到像
C．如图丙，若玻璃板的高度为蜡烛高度的一半，像的高度也为蜡烛高度的一半
D．如图丁，若玻璃板与水平桌面不垂直，像仍与蜡烛关于玻璃板对称
5. 如图所示，让一束太阳光通过挡光板的狭缝照射到三棱镜的一个侧面上，用光屏接收从三棱镜的另一侧出射的光线。
（1）当发现光屏上的白色光带边缘出现彩色时，应微微转一转 （选填“三棱镜”或“光屏”）即可看到彩色光带；
（2）如果彩色光带较亮，而你又分辨不清光屏上彩色光带的色彩，那么你应适当 （选填“增大”或“减小”）光屏与三棱镜间的距离；
（3）通过实验，你看到的现象是：太阳光通过三棱镜后，在白色光屏上呈现彩色光带，这种现象表明太阳光是由多种色光混合而成的，这个现象最早是由英国物理学家 通过实验发现的。
（4）若没有三棱镜，也可以在水槽中斜插一块平面镜，使太阳光斜射在平面镜上，调整位置和角度，就可以在白色墙壁上观察到彩色光带，用手指轻轻搅动槽中的水，你会看到的现象是
6. 在探究“平面镜成像的特点”的实验中。
（1）如图甲所示的四支蜡烛，应选择 （填写字母）两支蜡烛进行实验；
（2）将玻璃板竖直立在水平桌面上，将选择好的蜡烛其中一只点燃，另一只放在玻璃板后并移动，直到从不同角度看，与点燃蜡烛的像 ，这说明 ；
（3）将点燃的蜡烛靠近玻璃板，移动另外一只蜡烛，仍能与点燃蜡烛的像完全重合，说明在物面镜的过程中，像的大小 ；
（4）平面镜成像的原理是 。
7. 小明“探究光的反射定律”实验情况如下。
（1）如图所示，使一束光贴着有角度的纸板沿某一个角度射到O点，经平面镜反射，沿另一个方向射出。改变光束的入射角度，重复四次。
次数 1 2 3 4
入射角
反射角
①请根据图示实验情况，将数据填入表中；
②分析表中数据，可以得出的结论是：在反射现象中， ；
（2）在上面的实验中，让光逆着反射光的方向射到镜面，那么，它被反射后就会逆着原来的入射光的方向射出。这表明：在反射现象中， ；
（3）光的反射有什么应用？请举出一例说明 。
8. 随着生活水平的提高，汽车已经进入寻常百姓家庭。小明家里的新能源汽车还有抬头显示系统（如图甲），简称HUD。HUD利用平面镜成像原理（如图乙）。
（1）已知某车辆HUD显示器水平放置在中控台上，通过挡风玻璃成垂直于水平面的像，则挡风玻璃与水平面夹角为 度；
（2）为了使挡风玻璃所成的像离人眼距离达2米以上，以便避免观察数据时眼睛的疲劳___；
A．将显示器上的字体变大
B．将显示器安装在后挡风玻璃上
C．让显示器上的信息通过多个平面镜多次成像
D．将显示器上的字体变小
（3）司机在行驶时从后视镜中看到有一辆小轿车在后方正准备超车，如图丙，由此可以断定汽车的后视镜是 镜。
参考答案
一、题型梳理
题型1 光的直线传播及应用
1. 光，给人类带来光明。下列生活中的光现象，属于光的直线传播的是（ ）
A．手影 B．水中倒影 C．直筷变弯 D．雨后彩虹
【答案】A
【详解】A．手影是由于光沿直线传播形成的影子，故A符合题意；
B．水中倒影属于平面镜成像现象，是由于光的反射形成的，故B不符合题意；
C．筷子在水中看起来变弯，是由于光从水中斜射入空气中时发生了偏折，即发生了折射现象，故C不符合题意；
D．雨后彩虹是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，所以说雨后的天空出现彩虹是由光的折射形成的，故D不符合题意。
故选A。
2. 2020年6月21日，我国境内很多地区可以观察到罕见的“金环日食”奇观，如图是X射线太空望远镜拍摄的日环食照片。当发生日环食时，透过茂密的树叶，在树下地面上形成的亮斑是（　）
A．圆环形的 B．圆形的 C．树叶形的 D．小孔的形状
【答案】A
【详解】大树下的光斑是由于光的直线传播，太阳通过树叶缝隙（相当于小孔）所成的实像，像的形状与物体的形状是一致的，与小孔的形状无关，故A符合题意，BCD不符合题意。
故选A。
3. 日晷是利用其上面直杆的影子来测定时刻的装置，它的发明体现了我国古代劳动人民的智慧。下列现象中与日晷计时原理相同的是（　　）
A．小孔成像 B．桥在水中的倒影
C．清澈的池水看起来比实际浅 D．雨后的彩虹
【答案】A
【详解】日晷是利用其上面直杆的影子来测定时刻的装置，影子是光是沿直线传播形成的。
A．小孔成像说明光是沿直线传播的，故A符合题意；
B．桥在水中的倒影属于平面镜成像，属于光的反射，故B不符合题意；
C．池水反射的光从水中斜射向空气中时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼逆着折射光线的方向看去，就会觉得池水变浅了，是光的折射现象，故C不符题意；
D．雨后的彩虹是光的色散现象，实质上是光折射现象形成的，故D不符合题意。故选A。
4. 关于光的传播，下列说法正确的是（　　）
A．光不能在真空中传播 B．光比声音传播速度慢
C．光在水中的传播速度是3×108m/s D．光在同种均匀介质中沿直线传播
【答案】D
【详解】A．光的传播不需要介质，可以在真空中传播，故A错误；
B．光在空气中的传播速度约为3×108m/s，声音在空气中的传播速度约为340m/s，故B错误；
C．光在真空的传播速度约为3×108m/s，在水中的传播速度小于在真空的传播速度，约为真空中传播速度的3/4，故C错误；
D．由光的传播规律可知，光在同种均匀介质中沿直线传播，故D正确。
故选D。
5. 如图是2024年4月9日发生日全食的情景。产生这一现象的原因是（　　）
A．光的反射 B．光的色散 C．光的折射 D．光的直线传播
【答案】D
【详解】日全食属于日食的形成，是由于太阳、地球、月亮在同一直线上，月亮在中间挡住太阳光而形成的，属于光的直线传播。故ABC不符合题意，D符合题意。故选D。
题型2 小孔成像
1. 如图，小孔成像是由于 形成的，光屏上观察到蜡烛成倒立的 （“实”或“虚”）像。在其他条件不变时，将物体远离小孔，像的变化情况是 。

【答案】 光沿直线传播 实像 像变小
【详解】小孔成像是光沿直线传播形成的，成像特点是倒立的实像；像的形状与小孔形状无关，像的大小与物体到小孔的距离和光屏到小孔的距离有关。
在其他条件不变时，将物体远离小孔，由作图法可知所成的像变小。
2. 2000多年前，《墨经》中就记载了如图所示的小孔成像实验，小孔成像是下列哪种光现象形成的（　　）
A．光的直线传播 B．光的反射 C．光的折射 D．光的色散
【答案】A
【详解】小孔成像是由于光的直线传播形成的倒立的实像，故A符合题意，BCD不符合题意。
故选A。
3. 如图甲是在房子侧壁上形成的树荫，图乙是太阳光经过树叶间的缝隙在树荫中形成的月牙形亮斑。下列说法正确的是（　　）

A．“树荫”的形成是由于光的折射
B．树荫中的月牙形亮斑是小孔成像形成的
C．亮斑是月牙形的是因为发生了日全食
D．亮斑的形状和树叶缝隙的形状是一致的
【答案】B
【详解】A．“树荫”的形成是由于光的直线传播，故A错误；
B．树荫中的月牙形亮斑是光在同一种均匀介质中沿直线传播，是小孔成像形成的，故B正确；
C．亮斑是月牙形的是因为小孔成像，光在同种均匀介质中是沿直线传播的，不是日全食，故C错误；
D．亮斑的形状和树叶缝隙的形状是不一致的，小孔成像是由于光的直线传播形成的，所成像的形状与孔的形状无关，故D错误。
故选B。
4. 如图所示，摄影爱好者拍到了难得一见的日偏食景象。此时，若将太阳光垂直照射在纸板一个很小的“△”形孔上，那么在地面形成的光斑是（ ）

A．O形 B． 形 C．△形 D． 形
【答案】D
【详解】因为小孔很小，故这种情况会发生小孔成像现象，像与发光的物体形状是相同的，但上下左右颠倒。故ABC不符合题意，D符合题意。故选D。
题型3 探究光的反射规律
1. 如图所示，在探究光反射时的规律实验中，通过实验可知，反射光线、入射光线和法线都在
（选填“同”或“不同”）一平面内，反射角r 入射角i。
【答案】 同 等于
【详解】在探究光反射时的规律实验中，向后翻折纸板NOF，将看不到反射光线，可知反射光线、入射光线与法线在同一平面内。
根据光的反射定律可知，反射角等于入射角。
2. 小王同学在家里将一个平面镜放在水平桌面上，再把一张可沿ON折叠的硬白纸板ENF竖直的立在平面镜上，以此来探究光的反射规律。通过测量他发现此时入射光线与平面镜成50°夹角，如图所示，则（　　）

A．反射光线与镜面的夹角是40°
B．入射角增大10°，反射光线与入射光线的夹角增大20°
C．将纸板NOF向后折叠，则反射光线会消失
D．光在纸板上发生了镜面反射
【答案】B
【详解】A．入射光线与平面镜成50°夹角，则入射角为90°-50°=40°
根据光的反射规律可知，反射角为40°，则反射光线与镜面的夹角是90°-40°=50°
故A不符合题意；
B．入射角增大10°，则反射角也增大10°，反射光线与入射光线的夹角增大20°，故B符合题意；
C．因为反射时，反射光线、入射光线和法线在同一平面内，将纸板NOF向后折叠，在纸板NOF上将看不到反射光线，但反射光线不会消失，故C不符合题意；
D．为了能在各个方向都能观察到光线，纸板表面比较粗糙，光在纸板上发生了漫反射，故D不符合题意。
故选B。
3. 下图是“探究光反射时的规律”实验装置。
（1）实验中要保持纸板ENF上的直线ON 于镜面。
（2）分析表中的实验数据可得：在反射现象中，反射角 入射角。
（3）把纸板NOF绕ON向前折或向后折，在纸板上都看不到反射光，说明在反射现象中，反射光线、入射光线和法线都在 内。
【答案】 垂直 等于 同一平面
【详解】实验中，纸板ENF要与平面镜垂直，因此，法线ON也垂直于镜面。
分析表中反射角和入射角的数据发现，反射角总是与对应的入射角大小相等，由此可知，光反射时，反射角等于入射角。
把纸板NOF绕ON向前折或向后折，在纸板上都看不到反射光线，说明反射光线在入射光线和法线决定的平面内，即反射光线、入射光线和法线都在同一平面内。
4. 在“探究光反射时的规律”的实验中：
（1）将平面镜放在水平桌面上，将附有量角器的半圆形白纸板竖立在平面镜上。使一束光贴着纸板分别沿AO、BO、CO入射，在纸板上观察到的光路如图甲所示，说明反射角 入射角。光束CO绕O点顺时针转过10°后的反射角为 度；
（2）图甲中，让一束光贴着纸板沿A' O入射，反射光沿OA射出，说明在反射现象中，光路是
的；
（3）图乙中，要在右侧纸板上看到反射光，需将右侧纸板向 折。

【答案】 等于 30 可逆 前
【详解】（1）使一束光贴着纸板分别沿AO、BO、CO入射，在纸板上观察到的光路如图甲所示，由图中反射光线与法线的夹角可知，反射角等于入射角。
光束CO绕O点顺时针转过10°后，入射角变成了30°，故反射角为30°。
（2）让一束光贴着纸板沿A' O入射，反射光沿OA射出，光线可以沿原光路返回，说明在反射现象中，光路是可逆的。
（3）图乙中，要在右侧纸板上看到反射光，需将右侧纸板向前折，此现象说明入射光线、法线、反射光线在同一平面内。
题型4 光的反射规律及应用
1. 如图所示，中国名画《妆靓仕女图》（局部），女子利用铜镜梳妆，铜镜成像的原理是（　　）
A．光的直线传播 B．光的反射 C．光的折射 D．光的色散
【答案】B
【详解】铜镜成像实际是平面镜成像，平面镜成像是光的反射形成的，故B符合题意，ACD不符合题意。故选B。
2. 下列光现象由光的反射形成的是（ ）
A B C D
A．手影游戏 B．水中倒影 C．筷子“弯折” D．光的色散
【答案】B
【详解】A．手影游戏是光的直线传播形成的，故A不符合题意；
B．水中倒影属于平面镜成像，是由光的反射形成的，故B符合题意；
C．筷子“弯折”是水中筷子反射的光斜射入空气中发生折射形成的，故C不符合题意；
D．光的色散属于光的折射现象，故D不符合题意。
故选B。
3. 如图所示，晚上在桌面上铺一张白纸，把一块平面镜放在纸上（镜面朝上），让手电筒的光正对着平面镜照射，从侧面看过去，镜子比白纸 （选填“亮”或“暗”），这是由于光在镜子上发生了 （选填“镜面”或“漫”）反射的原因。

【答案】 暗 镜面
【详解】让手电筒的光正对着平面镜照射，镜子表面光滑，对光进行镜面反射；纸张表面较粗糙，对光线进行漫反射，从侧面看过去，镜子比白纸镜面反射的光线进入眼睛的较少，因此镜子看起来比纸张暗。
4. 如图所示，入射光线与平面镜成α角，要使反射光线与入射光线之间的夹角增大20°（入射光线不动）则平面镜应（　　）
A．沿顺时针方向转动10° B．沿顺时针方向转动20°
C．沿逆时针方向转动10° D．沿逆时针方向转动20°
【答案】A
【详解】入射角指入射光线与法线的夹角，反射角指反射光线与法线的夹角，根据光的反射定律可知，反射角等于入射角。入射光线与反射光线的夹角增大20°，则入射角应增大10°，因入射光线保持不动，则入射光线与法线的夹角增大10°，因法线与平面镜垂直，由几何知识，故平面镜应沿顺时针方向转动10°。故A符合题意，BCD不符合题意。
故选A。
5. 在沂河湿地公园游玩的小明拍到如图所示的景象，让他真切的体会到李白的诗句“举杯邀明月，对影成三人”。下列解释错误的是（　　）
A．第一个“人”——白鹤自己，能看到白鹤是因为它是光源
B．第二个“人”——白鹤的影子，因光沿直线传播形成
C．第三个“人”——白鹤的“倒影”，因为光的反射形成
D．白鹤的“倒影”之所以暗淡，是因为部分光折射到水里去了
【答案】A
【详解】A．白鹤不是光源，故A错误，符合题意；
B．白鹤的影子是光沿直线传播形成的，故B正确，不符合题意；
C．白鹤在水中的倒影是由光的反射形成的虚像，故C正确，不符合题意；
D．白鹤的“倒影”之所以暗淡，是因为部分光折射到水里去了，用于光的反射形成倒影的光线变少，导致白鹤的“倒影”暗， 故D正确，不符合题意。
故选A。
题型5 探究平面镜成像特点
1. 用图甲中的器材探究平面镜成像的特点时，发现不方便得到像和物左右之间的关系，为解决这一问题，应选用图乙中的 （选填“a”“b”或“c”）形状物体进行实验，分析可得像与物关于镜面 。
【答案】 c 对称
【详解】图乙中，c物体左右不对称，a、b物体左右对称，用对称的a、b物体研究平面镜成像时，不容易识别像和物体的左右之间的关系，因此应选c形状物体探究平面镜成像的特点。
由平面镜成像的特点可知：像与物体的大小相同、像与物体的连线与镜面垂直、像与物体到平面镜的距离相等。即平面镜成像时，像与物体关于镜面对称。
2. 如图所示，利用两根相同的荧光棒来探究平面镜成像的特点。
（1）实验中应选用 （选填“薄”或“厚”）玻璃板替代平面镜；
（2）将玻璃板 放置在铺有白纸的水平桌面上，在玻璃板前放置荧光棒A，在玻璃板后面移动另一根荧光棒B，发现B与A的像完全重合，说明像与物的 相等。
【答案】 薄 垂直 大小
【详解】（1）实验中，玻璃板的两个面都会成像，这会对实验现象造成一定的干扰，因此为了保证实验效果应选择较薄的玻璃板。
（2）如图所示，将玻璃板垂直放置在水平白纸上，把点燃的蜡烛A放在玻璃板的前面，能看到它在玻璃板后面的像。再拿一支与A完全相同的蜡烛B，用蜡烛B替代蜡烛A的像，将蜡烛B竖立着在玻璃板后面移动，直至与A的像完全重合，此现象说明平面镜所成的像的大小与物体的大小相等。
3. 某同学探究平面镜成像的特点。
（1）如图（a），在水平桌面上铺一张纸，纸上 放置一块手机钢化膜（薄透明板）作为平面镜。沿着钢化膜在纸上画一条直线，代表平面镜的位置。选取手机钢化膜作为平面镜，这样做便于确定 的位置；
（2）将一个蓝色长尾票夹（型号：5#）放在钢化膜前，将另一个相同型号的粉色长尾票夹放在钢化膜的后面并移动其位置，若看到粉色票夹与蓝色票夹的像完全重合，则说明平面镜所成的像与物的大小 。在像的位置放一个光屏，若光屏承接不到像，则说明所成的是 像；
（3）如图（b），将蓝色票夹放在纸上，在蓝色票夹一侧通过钢化膜看到的是图（c）中的 。
【答案】 竖直 像 相等 虚 甲
【详解】（1）探究平面镜成像的特点时，为使得像成在桌面上，手机钢化膜（薄透明板）作为平面镜应竖直放置在水平桌面上。
选取手机钢化膜作为平面镜，是因为手机钢化膜不但反射光成虚像，还能透光看到后面的物体，便于确定像的位置。
（2）将一个蓝色长尾票夹（型号：5#）放在钢化膜前，将另一个相同型号的粉色长尾票夹放在钢化膜的后面并移动其位置，若看到粉色票夹与蓝色票夹的像完全重合，则说明平面镜所成的像与物的大小相等，用到了等效替代法。
实像能用光屏承接，虚像不能，在像的位置放一个光屏，若光屏承接不到像，则说明成虚像。
（3）平面镜成正立、等大的虚像，所以如图（b），将蓝色票夹放在纸上，在蓝色票夹一侧通过钢化膜看到的是图（c）中的甲。
4. 在“探究平面镜成像的特点”实验中：
（1）实验时，应选图1中 作为平面镜；为了比较像与物的大小关系，应选图1中的B和 两支蜡烛；（两空均填字母）
（2）实验时应在图2中 （选填“甲”或“乙”）侧观察蜡烛B所成的像，蜡烛B所成的像能否在光屏上呈现？答： 。
【答案】（1） E C；（2） 甲 不能
【详解】（1）用透明的玻璃板代替平面镜，在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体，便于确定像的位置，因此实验时，小明应选E。
实验中选择相同的B、C两支蜡烛，便于比较物与像的大小关系。
（2）平面镜成像属于光的反射，故实验时应在甲侧观察蜡烛B所成的像。
实像可以在光屏上呈现，虚像不能在光屏上呈现。在光屏上并没有看到蜡烛的像，说明平面镜所成的像是虚像。
题型6 平面镜成像特点及应用
1. 南通濠河水位缓慢上涨时，河面上方的“和平桥”在水中所成的像是（　　）
A．实像，像的大小不变 B．实像，像的大小变大
C．虚像，像的大小不变 D．虚像，像的大小变大
【答案】C
【详解】“和平桥”在水中所成的像属于平面镜成像，是由光的反射形成的虚像，平面镜所成的像和物体大小相等，南通濠河水位缓慢上涨时，河面上方的“和平桥”在水中所成的像的大小不变，故C符合题意，ABD不符合题意。故选C。
2. 一只小蜜蜂悬停在平静的湖面上方，它向下看，看到下方有一个与自己相同的“同伴”，于是它飞向湖面迎接“同伴”，在此过程中（　　）
A．“同伴”向它迎来 B．“同伴”离它而去
C．“同伴”逐渐变小 D．“同伴”真实存在
【答案】A
【详解】当一只小蜜蜂悬停在平静的湖面上方时，湖面就相当于一个平面镜，平面镜成像特点是像与物体大小相等，像到镜的距离等于物体到镜的距离，所成的像是虚像。当小蜜蜂飞向湖面迎接“同伴”时，物距变小，像距也跟着变小，但像的大小不变。所以在此过程中，“同伴”向它迎来，大小不变。故A符合题意，BCD不符合题意。
故选A。
3．（2024·淄博·中考真题）小明将只有一面开口的魔箱面向同学，把纸币从顶部的投币口放入（图甲），纸币竟不翼而飞。打开魔箱，原来里面有一块镜子（图乙），下列说法正确的是（ ）
A．魔箱中的镜子是凸透镜 B．看到的魔箱中的竖直方格是实像
C．镜子与水平面的夹角为 D．魔箱的成像原理是光的反射
【答案】D
【详解】A．魔箱中的镜子是平面镜，故A错误；
BD．成像原理是光的反射，成的是正立的虚像，故B错误；D正确；
C．魔箱中的方格是水平放置的，通过平面镜看到方格的像是竖直的，根据像与物关于平面镜对称可知，镜子与水平面的夹角为，C错误。
故选D。
4. 在“探究平面镜成像特点”的实验中，实验装置如图甲所示；
（1）为了研究像和物的位置关系，还需要的实验器材是 ；
（2）实验时将点燃的蜡烛靠近玻璃板移动，观察到像 （选填“靠近”或“远离”）玻璃板移动，像的大小 （选填“变大”、“变小”或“不变”）；
（3）检查视力的时候，视力表放在被测者的后上方，被测者识别对面墙上镜子里视力表的像。如图乙所示，视力表与平面镜间的水平距离为2.8m，要求视力表在镜中的像与被测者相距5m，则人应坐在离平面镜 m的位置检查。
【答案】（1）刻度尺：（21）不变 靠近；（3）2.2
【详解】（1）为了研究像和物的位置关系，还需要的实验器材是刻度尺，测量物体到平面镜的距离，像到平面镜的距离。
（2）根据平面镜成像规律可知，实验时将点燃的蜡烛靠近玻璃板移动，观察到像靠近玻璃板。
像始终与物体等大，物体靠近，物体的大小不变，故像的大小不变。
（3）如图乙所示，视力表与平面镜间的水平距离为2.8m，像到平面镜的距离为2.8m，要求视力表在镜中的像与被测者相距5m，则人应坐在离平面镜
5. 《淮南万毕术》中记载：“取大镜高悬，置水盆于其下，则见四邻。”如图所示描绘了该记载中的场景。人能通过盆中水面及平面镜观察墙外情况均利用了（ ）
A．光的折射 B．光的色散 C．光的反射 D．光的直线传播
【答案】C
【详解】“取大镜高悬，置水盆于其下，则见四邻矣”，这是利用平面镜成像特点，来观察周围事物的情况，且其装置类似与现代的潜望镜装置；因此是利用了两次光的反射。故C符合题意，ABD不符合题意。故选C。
题型7 光的反射、平面镜成像作图
1. 在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。
【答案】见右图。
【详解】由图知，法线已画出，入射角为60°，则反射角也为60°；根据反射角等于入射角，在法线的另一侧画出反射光线，并标出反射角的大小，如图所示。
2. 在图中作出物体ABC通过平面镜所成的像。
【答案】见右图。
【详解】根据平面镜成像的特点，像和物体关于平面镜对称，先过A点作平面镜的垂线，根据距离相同，找到对称点A'，同理在画出B'，C'， 由于平面镜成的是虚像，故需要用虚线连接A'B'，B'C'，如图所示。
3. 如图甲是随嫦娥六号一起发射的角反射器的示意图，其三个反射面相互垂直，其中两个反射面如图乙所示，一束光只在这两个反射面发生了反射，请在图乙中画出这束光反射的光路图（保留作图痕迹）。
【答案】见右图。
【详解】先过第一次入射点垂直镜面作出法线，再根据反射角等于入射角画出反射光线；反射光线到达第二个反射面，同理先作法线，再作反射光线，注意第二次反射的反射光线与第一次反射的入射光线平行，如图所示。
4. 按要求完成下列作图。在答图中画出烛焰顶部A点在平面镜MN中的像A′。
【答案】见右图。
【详解】平面镜成的像与物关于平面镜对称，作A点关于平面镜的对称点即为A点在平面镜MN中的像A′，如图所示。
5. 航关员舱外作业时，宽厚的航天服限制了他的视野，为了看清胸前的操作面板，可以通过手腕处的小镜子（如图甲）进行观察。乙图中A点代表航天员的眼睛，B点代表胸前某一按钮，C点是小镜子的位置，请你根据反射光路图在C点准确画出镜面并标出镜面与竖直面的夹角。（保留作图痕迹）

【答案】见右图。
【详解】如图所示，根据光的反射规律：反射光线、入射光线分居法线两侧，反射角等于入射角，可以得出：法线在由入射光线和反射光线组成的角平分线上；因为法线是垂直于镜面的，所以用虚线做出法线后，过入射点做法线的垂线，镜面就在这条垂线上，镜面要朝向入射光线和反射光线的一侧。
因为反射光线与竖直面的夹角为50°，入射光线与竖直面的夹角为70°，所以反射角与入射角之和为60°，则反射角等于入射角等于30°，所以可以得出反射光线与镜面的夹角为60°，则镜面与竖直面的夹角为
60°-50°=10°，则光路图如图所示。
题型8 探究光的折射特点
1. 如图是小华同学利用光具盘探究光从空气斜射入玻璃中时的光路，经过多次实验并记录了如下数据：
（1）实验中，光具盘除了能读出入射角和折射角大小外，还具有 的作用；
（2）分析表格中的数据，你能得出的结论（写出一条即可）： ；
（3）根据表格中的数据还可以判断：当光以35°的入射角从空气射入玻璃中时，其折射角 30°（选填“大于”、“小于”或“等于”）；
（4）当光以30°的入射角从玻璃射入空气中时，其折射角是 。
【答案】 显示光路 光从空气斜射入玻璃中时，折射角小于入射角 小于 45o
【详解】（1）某同学利用光具盘探究光从空气斜射入玻璃中时的光路实验中，光具盘除了能读出入射角和折射角大小外，还具有显示光路的作用。
（2）根据表中数据可知，实验中，光从空气斜射入玻璃中，折射角总小于入射角，故能得出的结论是：光从空气斜射入玻璃中时，折射角小于入射角。
（3）根据表格中的数据可知，当光线以45°的入射角从空气射向玻璃时，其折射角是30°；当入射角为35°时，入射角变小了，折射角随之变小，所以折射角会小于30°。
（4）已知当光线以45°的入射角从空气射向玻璃时，其折射角是30°。根据光路的可逆性，当光以30°的入射角从玻璃射入空气中时，其折射角是45°。
2. 探究光折射时折射角与入射角的关系，如图所示，使一束光从甲介质斜射入乙介质，测量并记录入射角和折射角大小；改变光束射向O点的角度，进行多次实验，数据如下表所示：

（1）光从甲介质斜射入乙介质发生折射时，折射角 入射角；折射角随着入射角的增大而 ；
（2）做完第4次实验后，同学们又使一束光从乙介质中以73.8°的入射角射入甲介质，测得折射角恰好为40°，这说明在折射现象中， 。
【答案】 大于 增大 光路是可逆的
【详解】（1）由表中数据可知，当光从甲介质斜射入乙介质发生折射时，折射角大于对应的入射角，且随着入射角的增大，折射角也跟着增大。
（2）当光从甲介质斜射入乙介质折射角为40°时，折射角为73.8°；当一束光从乙介质中以73.8°的入射角射入甲介质，测得折射角恰好为40°，这说明在折射现象中，光路是可逆的。
3. 在“探究光从玻璃斜射入空气的折射规律”的实验中，小东借助激光笔、半圆形玻璃块和带刻度的光具盘完成了实验，观察到如图所示的1、2、3三条光束，并在光具盘上用笔描出了对应的光路。
（1）图中的折射角大小为 ；
（2）根据实验现象初步发现，光从玻璃斜射入空气时，折射角 （选填“>”、“=”或“<”）入射角；
（3）现在要探究光的折射现象中光路是否可逆，具体的操作是 ，如果看到 现象，就可证明光路是可逆的。
【答案】 80° > 让入射光沿光路2射入 折射光从光路1射出
【详解】（1）由图可知，光束1是入射光，光束3是反射光，光束2是折射光。光束1和3中间所夹的直线为法线，与玻璃砖底面一致的直线为界面，折射光线与法线的夹角为折射角，则折射角为80°。
（2）由图可知，反射角约为40°，由光的反射定律可知，反射角等于入射角，则入射角为40°，因此折射角大于入射角。
（3）要探究光的折射现象中光路是否可逆，则只需让入射光沿折射光（光路2）入射到玻璃砖，若看到折射光沿光路1射出，就能说明折射现象中光路是可逆的。
4．如图所示，为了探究光折射时的特点，某实验小组将一束光斜射到一块平行板玻璃砖的上表面，并让其出射光线从玻璃砖下表面射出，他们得到以下结论：
（1）当入射角θ减小时，折射角也 ；
（2）在光的折射现象中，光路是 的；
（3）这一束光进入玻璃砖前的光线与离开玻璃砖后的光线的关系是 的；
（4）若透过平行板玻璃砖上表面观看置于玻璃砖下表面的一枚硬币，看到硬币的位置比实际的 （选填“深”或“浅”）。
【答案】 减小 可逆 平行 浅
【详解】（1）当入射角θ减小时，折射角变小，入射光线向法线靠拢，折射光线也向法线靠拢。
（2）在光的折射现象中，光路是可逆的，即逆着折射光线看过去，此时的折射光线就是原来的入射光线。
（3）光线从第一次射入玻璃的上表面时，入射角为θ，折射角一定，当玻璃中的光线经下表面进行第二次折射时，该折射角变为入射角，根据光路可逆，那么此时的折射角的大小为θ，故一束光进入玻璃砖前的光线与离开玻璃砖后的光线的关系是平行的。
（4）根据光路可逆，可以把离开玻璃板的光线看成是一枚硬币经反射发出的光线，逆着光线看过去，即可发现原来的一束光进入玻璃砖前的光线为折射后的光线，人眼逆着折射光线看过了即为硬币的像，故此像在硬币的上方，故看到硬币的位置比实际的浅。
题型9 光的折射特点及应用
1. 诗文“水皆缥碧，千丈见底，游鱼细石，直视无碍”对自然现象进行了生动的描述，其中看到水中的“游鱼”比实际位置浅，这是（ ）
A．光沿直线传播现象 B．光的反射现象
C．光的折射现象 D．光的色散现象
【答案】C
【详解】根据题意知道，看到水中的“游鱼”比实际位置浅，这是因为水中鱼反射出的光从水中进入空气中时发生折射，折射光线向远离法线的方向偏折，故C符合题意，ABD不符合题意。
2. 光——宇宙的使者。关于光现象的描述可以用光的折射来解释的是（ ）
A B C D
A．墙上呈现手的影子 B．桥在水中的倒影
C．平面镜使太阳光聚集到同一位置 D．人看到鱼在水中的像
【答案】D
【详解】A．墙上呈现手的影子，是因为手挡住了光线形成的，说明光是沿直线传播的，故A不符合题意；
B．桥在水中的倒影，类似于平面镜成像，由光的反射形成的，故B不符合题意；
C．平面镜使太阳光聚集到同一位置，平面镜对光的作用是发生发射，故C不符合题意；
D．人看到鱼在水中的像，是由鱼反射的光线经水面折射形成的靠上的虚像，故D符合题意。
故选D。
3. 从岸上看，会觉得水池的深度比它的实际深度浅，主要是由于（ ）
A．光的直线传播 B．光的折射 C．光的反射 D．光的色散
【答案】B
【详解】从岸上看河水的深度比它的实际深度要浅，其原因是光从水中射向空气中时发生了折射，且折射角大于入射角所致。故选B。
4. 如图所示，“七桥风月”是济南大明湖扩建后的新八景之一，由鹊华、芙蓉、水西、湖西、北池、百花、秋柳七座景观桥构成。以下能正确反映人看见桥的倒影上M点的光路图是（　　）
A B C D
【答案】A
【详解】桥的倒影是光线斜射到水面时发生反射，反射光射入眼睛，人逆着光线看到的是桥上M点在水中的虚像，故A正确，BCD错误。故选A。
5. “追梦”学习小组的同学用激光笔发出一束红光从空气斜射入水中的情景如图，图中AO为入射光线， 为折射光线；保持入射点O不动，在竖直平面内，顺时针缓慢旋转入射光线AO至图中虚线DO位置，反射角将 （选填“变大”“不变”或“变小”）。
【答案】 OC 变小
【详解】光从一种介质斜射入另一种介质时，光的传播路径会发生偏折，则图中AO为入射光线，OC为折射光线。
保持入射点O不动，在竖直平面内，顺时针缓慢旋转入射光线AO至图中虚线DO位置，入射角变小，则反射角也变小。
题型10 光的折射作图
1. 请画出图中入射光线AO从空气斜射入湖水中大致方向的折射光线。
【答案】见右图。
【详解】根据光的折射规律，当光从空气斜射入水中时，折射角小于入射角，折射光线靠近法线偏折，如图所示。
2. 如图所示，一束光从水中斜射入空气，请作出折射光线的大致位置。
【答案】见右图。
【详解】根据光从水中斜射入空气时遵循：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，折射光线远离法线，折射角大于入射角，作出折射光线，如图所示。
3. 游泳池底安装一支射灯，当池内无水时会在右侧池壁上形成一个亮斑A；当向池内注水至图中虚线位置时，会在右侧池壁上形成一个亮斑B，请通过作图确定亮斑A、B的大致位置。
【答案】见右图。
【详解】当池内无水时，光沿直线传播，在右侧池壁上形成一个亮斑A，往池内注水，当向池内注水至图中虚线位置时，在入射点画出法线，在法线的右侧画出折射光线，折射角大于入射角，在右侧池壁上形成一个亮斑B，如图所示。
4. 如图所示，水槽内装满水，槽底有一点光源S，紧贴右侧槽壁竖直固定一平面镜。S发出的一条光线经水面折射，又经平面镜反射后过P点。
（1）画出P点在平面镜中所成的像P'；
（2）将S点到P点的光路图补充完整。
【答案】见下图。
【详解】（1）平面镜所成的像与物关于平面镜对称，因此P点在平面镜中的像和P点关于水面对称，过P做P点关于平面镜的对称点P'。如图所示：
（2）平面镜所成的像与物关于平面镜对称，因此P点在平面镜中的像和P点关于水面对称，过P做P点关于平面镜的对称点P'，与平面镜交于A，在光的反射中，光路是可逆的，若光由P点发出，则经过平面镜反射后，其反射光线的反向延长线经过P'，故将P'和A点连接并延长，与水面的交点O即为光由水中射出时的出射点，连接SO，即为光在水中的光线，如图所示。
5. 如图，观光水池中，一束红光沿AO方向从水射入空气，折射光线为OA'。若另一束红光沿BO方向从水射入空气，请大致画出入射光线BO的折射光线，并标出对应的折射角r。
【答案】见右图。
【详解】在光的折射现象中，折射角随入射角的减小而减小，折射角是折射光线与法线的夹角，据此画出入射光线BO的折射光线，并标出对应的折射角r，如图所示。
题型11 光的色散及应用
1. 17世纪，科学家 发现了日光的色散现象。光的色散现象是由于三棱镜对各种单色光的 （选填“反射”或“折射”）程度不同而形成的；在各种不同色光中，属于三原色光的是 ①红光②绿光③蓝光④黄光（该空选填序号）。
【答案】 牛顿 折射 ①②③
【详解】17世纪，科学家牛顿让一束白光经过三棱镜，因三棱镜对各种色光的折射程度不同，而出现了一条彩色光带，这一现象称为光的色散。光的三原色为红绿蓝，颜料的三原色为红黄蓝。
2. 2023年5月13日，我省多个地区的人们看到太阳的周围出现一个彩色的光圈，如图。这是一种罕见的天象-日晕，它是光透过高空云层中的冰晶 形成的，这种现象说明太阳光 （选填“是”或“不是”）单色光。

【答案】 折射 不是
【详解】太阳光穿过云层时在小冰晶上发生折射形成围绕太阳呈彩色光环的光现象，这一现象表明，太阳光不是单色光，是由七种颜色的光组成。
3. 雨后彩虹是太阳光通过空气中大量的小水滴后形成的七色彩带，这是光的 现象；看电影时，我们从不同位置都能看到屏幕上的画面，是由于光在屏幕上发生了 反射。
【答案】 色散 漫
【详解】刚刚下完雨时，空气中浮悬着许多小水珠，在太阳光的照射下，就产生折射和内反射，而太阳的可见光——红、橙、黄、绿、蓝、靛、紫七色的波长都不一样，当它们照射到空中这些小水珠上时，各色光被小水球折射的情况也不同，因此就分解成七色光而形成彩虹，属于光的色散现象。
[2]电影屏幕是凹凸不平的，平行光线入射到粗糙的屏幕上，反射光线射向四面八方，进入不同方向的人的眼睛，不同方向的人们都能看到，因此光在银幕上发生漫反射。
题型12 物体的颜色、红外线与紫外线
1. 在人员密集的医院、车站、机场等地方都安装有“门式人体测温仪”，如图所示，人通过门时就可检测出人的体温状况，这是利用 来工作的，它属于一种 （选填“可见光”、“不可见光”）。

【答案】 红外线 不可见光
【详解】红外线有热效应，任何物体都向外辐射红外线，温度越高，辐射越强，门式人体测温仪检测人的体温，是利用红外线来工作的，红外线是不可见光。
2. 2023年12月1日起，执行新的《食用农产品市场销售质量安全监督管理办法》，市场全面禁用生鲜灯。某超市的切片西瓜原来用红色光照射，现在统一用白光照射．在白光照射下，呈现绿皮、黑籽、红瓤的切片西瓜，原来在红色光照射下，呈现（ ）
A．黑皮、红籽、红瓤 B．绿皮、黑籽、红瓤
C．黑皮、黑籽、红瓤 D．黑皮、黑籽、黑瓤
【答案】C
【详解】不透明物体的颜色是由它反射的色光所决定的，如果一个物体呈现某种颜色，那么它只反射那种颜色的光，而吸收其他所有颜色的光。白光下的切片西瓜颜色：绿皮、黑籽、红瓤。这意味着西瓜皮反射绿光，吸收其他颜色的光；西瓜籽不反射任何光，以至于看起来是黑色的；西瓜瓤反射红光，吸收其他颜色的光。则在红色光照射下：西瓜皮：由于它只反射绿光，所以西瓜皮在红色光照射下会吸收所有红色光，不反射任何光，因此看起来是黑色的；西瓜籽：它本身就不反射光（或反射很少的光），所以在任何颜色的光照射下看起来都是黑色的。在红色光照射下，它同样会吸收所有红色光，看起来是黑色的。西瓜瓤：它反射红光，所以在红色光照射下，它会反射大量的红色光，看起来是红色的。综上所述，原来在红色光照射下，切片西瓜会呈现黑皮、黑籽、红瓤的颜色。故C符合题意，ABD不符合题意。故选C。
3. 1666年，英国物理学家牛顿用玻璃三棱镜将太阳光分解成各种颜色的光，这种现象叫 ，就像雨后的彩虹。其实我们 （选填“背对着”或“正对着”）太阳喷水，也能观察到“人造虹”现象，其中红光的偏折 （选填“大于”、“小于”或“等于”）紫光的偏折；乙图中温度计玻璃泡放在红光外侧，示数会明显升高，说明红外线的 比较显著。
【答案】 光的色散 背对着 小于 热效应
【详解】如甲图所示，用玻璃三棱镜将太阳光分解成各种颜色的光，这种现象叫光的色散。
当我们看到天然形成的彩虹时，彩虹的方向与太阳光的方向是相反的。这是因为彩虹是太阳光进入空气中的小水珠发生两次折射和反射形成的，折射使太阳光色散成七色光，反射改变了太阳光的传播方向，只有在和太阳相反的方向才能看到彩虹，故需要背对太阳光。
从图甲可知，紫光在最下方，三棱镜对紫光的偏折程度最大，对红光的偏折程度最小。
乙图中温度计放在红光外侧，示数会升高，说明红外线具有热效应。
4. 太阳光在真空中的传播速度是 m/s；用激光测距仪测量地球到月球的距离，从地球发射到月球的激光经2.56s后返回地面，则地球到月球的距离为 m；晴天晒被子能杀菌是利用太阳光中的 ；太阳光通过三棱镜后被分解成七种颜色的光的现象叫做光的 ，如图所示是一个彩色的手机屏幕，小红洗手时不小心将水滴到了手机屏幕上，透过水滴她惊奇地看到屏幕上出现多个不同颜色的小格子，当水滴滴到图中 （选填“红色”、“绿色”、“蓝色”或“白色”）区域时能同时看到红、绿、蓝三种颜色的小格子；小红带着红色墨镜去观察蓝色区域，她感觉蓝色区域呈 色。小红想继续验证红光是单色光还是复色光，选择一个合理的方案： 。
A．在三棱镜之前放一个红色透明塑料纸，让太阳光通过塑料纸，再照射到三棱镜上
B．将透明的三棱镜换成红色玻璃制成的三棱镜
【答案】 3×108 3.84×108 紫外线 色散 白色 黑 A
【详解】光在真空中的传播速度是已知的最快运动速度，为 3×108。
从地球发射到月球的激光经2.56s后返回地面，则激光从地球到月球的时间为地球到月球的距离为
太阳光中含有紫外线，紫外线可以杀菌，所以晴天晒被子杀菌是利用太阳光中的紫外线杀菌。
太阳光经过三棱镜折射后可以分散成七种颜色的光，分别是红、橙、黄、绿、蓝、靛、紫，这就是光的色散现象。
白光是复色光，可分解为红、绿、蓝三种色光，而红、绿、蓝三种色光不能再分解为其它色光，当水滴滴到图中白色区域时，组成白光的红、绿、蓝三种色光经过凸透镜折射时，折射程度不同，从而使白色分解，所以能同时看到 红、绿、蓝三种颜色的小格子。
透过红色墨镜观察蓝色区域时，蓝色区域反射的蓝光被红色墨镜吸收，不反射光，故看到的蓝色区域是黑色的。
A．要验证红光是单色光还是复色光，就要观察红光是否可以分解，在三棱镜之前放一个红色透明塑料纸，让太阳光通过塑料纸，则得到红光，让红光再照射到三棱镜上，通过观察从三棱镜射出的光的颜色可验证红光是单色光还是复色光，故A符合题意；
B．将透明的三棱镜换成红色玻璃制成的三棱镜，若红光是由其它颜色的光复合而成，则被红色三棱镜吸收，无法验证红光是单色光还是复色光，故B不符合题意。
故选A。
二、直击中考
1.（2024·江苏淮安·中考真题）下列现象中，由光的反射形成的是（ ）
A．小孔成像 B．水中倒影 C．海市蜃楼 D．雨后彩虹
【答案】B
【详解】A．小孔成像是由于光沿直线传播形成的，故A不符合题意；
B．水中倒影，属于平面镜成像，是由于光的反射形成的，故B符合题意；
C．海市蜃楼是光在密度不均匀的空气层中，经过折射造成的结果，故C不符合题意；
D．雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，故D不符合题意。故选B。
2. （2024·辽宁·中考真题）如图，斜插入水中的筷子，看起来弯折了的原因是（　　）
A．光沿直线传播 B．光的反射 C．光的色散 D．光的折射
【答案】D
【详解】斜插入水中的筷子，看起来弯折了是光的折射现象形成的，故ABC不符合题意，D符合题意。故选D。
3. （2024·内蒙古包头·中考真题）美丽的自然风光令人赏心悦目。如图，层峦叠嶂倒映水中，倒影的形成蕴含的光学规律是（　　）
A．光的直线传播 B．光的反射 C．光的折射 D．光的色散
【答案】B
【详解】平静的水面相当于平面镜，水中的倒影属于平面镜成像，是光的反射形成的虚像，故ACD不符合题意，B符合题意。故选B。
4. （2024·湖南长沙·中考真题）戏剧是我国的传统艺术瑰宝。戏剧演员对着平面镜画脸谱时，下列说法正确的是（ ）
A．平面镜成像是由于光的反射 B．平面镜成像是由于光的折射
C．演员面镜时像变大 D．平面镜所成的像是实像
【答案】A
【详解】AB．平面镜成像是光在平面镜上发生反射，其反射光线的反向延长线会聚于一点形成一个像，所以平面镜成像的原理是光的反射，故A正确，B错误；
C．平面镜所成的像与物大小相等，所以演员面镜时像的大小不变，故C错误；
D．平面镜所成的像是实际光线的反向延长线会聚形成的，不能用光屏承接，所以是虚像，故D错误。故选A。
5. （2024·重庆·中考真题）下列关于白居易的《暮江吟》中描述的光现象解释正确的是（　　）
A．一道残阳铺水中——水中的“夕阳”是由于光的折射形成的
B．半江瑟瑟半江红——江面呈现出红色是江面反射红光的原因
C．可怜九月初三夜——九月初三夜空的弯月是自然界中的光源
D．露似珍珠月似弓——露珠特别明亮是白光发生了色散的原因
【答案】B
【详解】A．水中的“夕阳”是由于光的反射所形成的虚像，故A错误；
B．人眼看到不透明物体的颜色是物体所反射的光的颜色，人看江面时，江面相当于不透明物体，其呈现出红色是江面反射红光所导致的，故B正确；
C．月亮的光是反射太阳发出的光，月亮本身不会发光，不是自然界中的光源，故C错误；
D．露珠特别明亮是因为露珠表面光滑，发生了镜面反射，将大部分光线反射进人眼中，故D错误。故选B。
6. （2024·广东深圳·中考真题）巴黎奥运会即将开幕，爱思考的乐达达同学去巴黎旅游,发现奥运五环被挡住看不见是因为光沿 传播，埃菲尔铁塔无灯的栏杆被人看见是因为栏杆 的光进入达达同学的眼睛。
【答案】 直线 反射
【详解】光在同种均匀介质中沿直线传播。巴黎奥运会即将开幕，爱思考的乐达达同学去巴黎旅游，发现奥运五环被挡住看不见是因为光沿直线传播；埃菲尔铁塔无灯的栏杆不是光源，埃菲尔铁塔无灯的栏杆被人看见是因为栏杆反射的光进入达达同学的眼睛。
7. （2024·连云港·中考真题）小明身高1.7m，距离平面镜3m，他在平面镜中的像高是 m，像到平面镜的距离是 m。当他向平面镜缓慢走近时，他在平面镜中像的大小 （选填“变大”“不变”或“变小”）。
【答案】 1.7 3 不变
【详解】平面镜成的像与物体大小相等，小明身高1.7m，则他在平面镜中的像高也是1.7m。
像与物体到平面镜的距离相等，小明距离平面镜3m，则像到平面镜的距离也是3m。
平面镜成像时，像的大小与物体的大小有关，与物体到平面镜的距离无关，所以当他向平面镜缓慢走近时，他在平面镜中像的大小不变。
8. 作图题：
（1）（2024·江苏常州·中考真题）激光束AO由空气斜射向水面，请在图中画出对应的反射光线和折射光线（保留作图痕迹）。
【答案】见右图。
【详解】入射光线与水面的交点为入射点O；过入射点画出法线，然后根据光从空气斜射入水中，所以折射角小于入射角画出折射光线，根据反射角等于入射角画出反射光线，如图所示。
（2）（2024·黑龙江绥化·中考真题）请根据平面镜成像特点，作出点光源S发出的光经平面镜反射后通过A点的光路图（保留作图痕迹）。
【答案】见右图。
【详解】先通过平面镜作出发光点S的对称点S′（即为像点），连接S′A交平面镜于点O，则OA为反射光线，连接SO，则SO为入射光线，如图所示。
（3）（2024·山东菏泽·中考真题）2024年4月26日，神舟十八号载人飞船成功对接中国空间站，装有4条斑马鱼的特制透明容器顺利转移到问天实验舱，如图甲所示。请你在图乙中画出航天员看到斑马鱼的光路图（S表示斑马鱼的实际位置，S'表示宇航员看到的斑马鱼像的位置，不考虑容器壁对光线的影响）。
【答案】见下图。
【详解】眼睛以为光线是沿直线传播的，连接眼睛与像点，可得折射光线，折射光线与界面的交点为入射点，连接S点与入射点，可得入射光线，如图所示：
9. （2024·北京·中考真题）某同学利用如图所示的装置及完全相同的电子蜡烛A、B等器材，探究物体在平面镜中成像时像距与物距是否有关。其中薄透明玻璃板与水平纸面垂直。主要实验步骤如下：
（1）将点亮的A放在玻璃板前，用刻度尺测量 ；将未点亮的B放在玻璃板后，不断调整B的位置，直到从各个角度观察B与A的像 ，用刻度尺测量B到玻璃板的距离。将实验数据记录在表格中；
（2）改变 ，仿照步骤（1）再做1次实验，将实验数据记录在表格中。
【答案】（1） A到玻璃板的距离 完全重合；（2）A的位置
【详解】（1）探究物体在平面镜中成像时像距与物距是否有关，需要测量蜡烛A到玻璃板的距离，用刻度尺测量B到玻璃板的距离。
将未点亮的B放在玻璃板后，不断调整B的位置，直到从各个角度观察B与A的像完全重合，此时物体B可以替代蜡烛A的像。
（2）改变蜡烛A的位置，仿照步骤（1）再做1次实验，将实验数据记录在表格中，需要多次实验，寻找普遍规律。
10. （2024·江苏无锡·中考真题）探究光的反射规律，器材有：激光笔、平面镜、标有刻度的白色硬纸板（可沿中缝折叠）、白板；
（1）如图甲所示，将一束光照射到平面镜上，它的反射光在光屏上形成一个光斑，保持光在平面镜上的入射点不变，减小入射光与平面镜的夹角，则光屏上的光斑向 （选填“上”或“下”）移动；
（2）利用图乙所示的装置进行探究；
①平面镜水平放置，标有刻度的白色硬纸板竖直地立在平面镜上，使一束光紧贴纸板A，射向镜面上的O点，将纸板B绕接缝ON向前或向后翻折，当纸板B和纸板A在 时，纸板B上能呈现反射光束；
②改变入射光的方向，读出入射角和反射角的大小，将测得的数据记录在表格中，由此可知：反射角与入射角大小 ；
实验序号 入射角 反射角
① 30° 30°
② 45° 45°
③ 60° 60°
③用另一束光逆着反射光的方向射到镜面，观察到反射后的光会逆着原来入射光的方向射出，这表明： ；
（3）利用如图丙所示的装置进行探究。让一束光斜射到平面镜上，在入射点O放置白板并调整位置，发现白板只在某一位置能同时呈现入射光和反射光，测得此时白板与镜面成90°角，说明白板与镜面的位置关系是： ，实验表明： ；
（4）自行车尾灯是由许多角反射器组成的反光装置，角反射器是由互相垂直的反光面组成的。当汽车的灯光照在尾灯上时，司机看到尾灯特别亮，原因是： 。
【答案】 下 同一平面 相等 反射光路是可逆的 垂直 光的反射定律中，入射光线、反射光线、法线三线在同一个平面内 见解析
【详解】（1）保持光在平面镜上的入射点不变，减小入射光与平面镜的夹角，入射光线偏离法线，反射光线也偏离法线，故光斑向下移动。
（2）①将纸板B绕接缝ON向前或向后翻折，发现当纸板B和纸板A在同一平面内时，B板上才能够呈现出反射光线，说明光的反射定律中，入射光线和反射光线、法线三条光线在同一平面内。
②分析表格中的数据发现，反射角等于入射角。
③用另一束光逆着反射光的方向射到镜面，观察到反射后的光会逆着原来入射光的方向射出，沿着原来的路径返回，故说明光路是可逆的。
（3）白板与镜面成90°角，说明白板与镜面的位置关系是垂直；若白板与平面镜不垂直，则法线不在该白板上，入射光线、反射光线、法线也不会在这个平面镜内，故看不到反射光线、入射光线，说明光的反射定律中，入射光线、反射光线、法线三线在同一个平面内。
（4）由于角反射器是由互相垂直的反光面组成的，当汽车的灯光照在尾灯上时，经过两次反射后，光线将平行于入射光线，反射进入司机眼中，司机看到尾灯特别亮。
三、新题+综合题
1. 渼陂湖（měi bēi hú） 位于西安市鄠邑区涝河西畔，有“关中山水最佳处”之美誉。远眺，有座高塔若隐若现，犹如仙境缥缈神奇； 近观，湖心小岛联袂“倒影”，仿佛UFO悬浮空中。下列有关说法不正确的是 （ ）
A．“湖心小岛”在水中倒影是由光的反射现象形成的
B．树荫下地面上的光斑是太阳正立的实像
C．人看到水中的鱼是由于光的折射形成的虚像
D．高塔在地面上的影子是光沿直线传播形成的
【答案】B
【详解】A．“湖心小岛”在水中倒影是由光的反射现象形成的，属于平面镜成像现象，故A正确，不符合题意；
B．树荫下地面上的光斑是小孔成像现象，是太阳倒立的实像，故B错误，符合题意；
C．人看到水中的鱼是由于光的折射形成的虚像，真实的鱼在所看到的像的下方，故C正确，不符合题意；
D．高塔在地面上的影子是光沿直线传播的过程中，阳光被遮挡后形成的阴影区域，是由于光的直线传播形成的，故D正确，不符合题意。故选B。
2．教室黑板用久的部分变光滑，如图所示，阴影为黑板光滑处，教室内的同学分为四个小组，当光线从右侧窗户射入时，上课看黑板光滑处写的字，因反光最可能看不清字的小组是（　　）
A．第一、二组 B．第二、三组 C．第一、三组 D．第三、四组
【答案】A
【详解】能从不同方向看到本身不发光的物体，是因为光在物体表面上发生了漫反射，黑板“反光”是因为黑板发生了镜面反射，黑板反射的光线比粉笔字反射的光线强，使人无法看清黑板上的字。如下图所示，下面的两条光线会射到黑板的粗糙的地方，四个小组的同学都能看到黑板上的字；而上面两条光线会照射到黑板的光滑处发生镜面反射，根据图中位置可知第一组与第二组的同学处于镜面反射光线照射的位置处，此时光线太强，最可能看不清字，而第三、四小组的同学处在漫反射的位置上，能够看清字，所以是第一、二组的同学最可能看不清字。
故选A。
3. 一块平面镜放在水平桌面上，镜面的一部分刚好被一本书盖上了，在书上放着一个苹果，小明用手去拿苹果，如图所示。下列有关说法正确的是（　　）
A．苹果比它在平面镜中的像要稍大一点
B．平面镜所成的像是苹果清晰明亮的实像
C．拇指尖A点与其所成的像关于镜面是对称的
D．当把苹果拿起时，镜中苹果的像会逐渐变小
【答案】C
【详解】AD．平面镜所成的像与物大小相等，故AD错误；
B．平面镜成等大的虚像，故B错误；
C．平面镜所成的像与物关于平面镜对称，所以拇指尖A点与其所成的像关于镜面是对称的，故C正确。故选C。
4. （多选题）在探究平面镜成像特点的实验中，下列说法与事实相符的是（　　）
A．如图甲，当蜡烛远离玻璃板时，像的大小不变
B．如图乙，在玻璃板后竖直放置一纸板，人在任何位置都看不到像
C．如图丙，若玻璃板的高度为蜡烛高度的一半，像的高度也为蜡烛高度的一半
D．如图丁，若玻璃板与水平桌面不垂直，像仍与蜡烛关于玻璃板对称
【答案】AD
【详解】A．根据平面镜成像规律可知，物和像的大小相等，当蜡烛远离玻璃板时，像的大小不变，故A符合题意；
B．平面镜成像是从物体发出的光线被平面镜反射进入人眼中所成的虚像，在玻璃板后竖直放置一纸板，不影响虚像的形成，在蜡烛一侧仍然可以看到像，故B不符合题意；
C．根据平面镜成像规律可知，物和像的大小相等，若玻璃板的高度为蜡烛高度的一半，像的高度仍然等于蜡烛的高度，故C不符合题意；
D．根据平面镜成像规律可知，像与物关于平面镜对此，即使玻璃板与水平桌面不垂直，像仍与蜡烛关于玻璃板对称，故D符合题意。
故选AD。
5. 如图所示，让一束太阳光通过挡光板的狭缝照射到三棱镜的一个侧面上，用光屏接收从三棱镜的另一侧出射的光线。
（1）当发现光屏上的白色光带边缘出现彩色时，应微微转一转 （选填“三棱镜”或“光屏”）即可看到彩色光带；
（2）如果彩色光带较亮，而你又分辨不清光屏上彩色光带的色彩，那么你应适当 （选填“增大”或“减小”）光屏与三棱镜间的距离；
（3）通过实验，你看到的现象是：太阳光通过三棱镜后，在白色光屏上呈现彩色光带，这种现象表明太阳光是由多种色光混合而成的，这个现象最早是由英国物理学家 通过实验发现的。
（4）若没有三棱镜，也可以在水槽中斜插一块平面镜，使太阳光斜射在平面镜上，调整位置和角度，就可以在白色墙壁上观察到彩色光带，用手指轻轻搅动槽中的水，你会看到的现象是
【答案】（1）三棱镜；（2）增大；（3）牛顿；（4）在墙壁上观察到白光
【详解】（1）当发现光屏上的白色光带边缘出现彩色时，应微微转一转三棱镜即可看到彩色光带，因为光的色散现象是通过三棱镜实现的。光屏起到承接光的作用，如果转光屏，看到的仍与刚才相同。
（2）如果彩色光带较亮，但却分辨不清光屏上彩色光带的色彩，那是因为不同色光都“挤”在了一些，此时应适当增大光屏与三棱镜间的距离。
（3）通过实验，看到的现象是：太阳光通过三棱镜后，分解成的色光都向三棱镜的底部方向偏折，彩色光带的颜色从上到下依次是红、橙、黄、绿、蓝、靛、紫，这种现象表明太阳光是由多种色光混合而成的，这个现象最早是由英国物理学家牛顿通过实验发现的。
（4）在水盆中斜插一块平面镜，让太阳光斜射到平面镜上，适当调整平面镜的位置、角度，可以在墙壁上看到彩色的光带，是光的色散现象；用手指轻轻搅动盆中的水，水面不再是平面，光在不平的水面上会发生漫反射，使得各种颜色的光复合成白光。
6. 在探究“平面镜成像的特点”的实验中。
（1）如图甲所示的四支蜡烛，应选择 （填写字母）两支蜡烛进行实验；
（2）将玻璃板竖直立在水平桌面上，将选择好的蜡烛其中一只点燃，另一只放在玻璃板后并移动，直到从不同角度看，与点燃蜡烛的像 ，这说明 ；
（3）将点燃的蜡烛靠近玻璃板，移动另外一只蜡烛，仍能与点燃蜡烛的像完全重合，说明在物面镜的过程中，像的大小 ；
（4）平面镜成像的原理是 。
【答案】（1）CD；（2）完全重合 像与物的大小相等；（3）不变；（4）光的反射
【详解】（1）为了探究平面镜所成像与物的大小关系，实验时应选择两个完全相同的蜡烛，故应选择CD两根蜡烛。
（2）将其中一只蜡烛点燃，另一只未点燃的蜡烛放在玻璃板后并移动，直到从不同角度看，未点燃的蜡烛可以与点燃蜡烛的像完全重合，说明平面镜所成的像与物大小相等。
（3）物面镜的过程中，未点燃的蜡烛仍能与点燃蜡烛的像完全重合，说明物面镜的过程中，像的大小不变。
（4）点燃的蜡烛发出的光经平面镜反射，被人眼接收看到像，故平面镜成像的原理是光的反射。
7. 小明“探究光的反射定律”实验情况如下。
（1）如图所示，使一束光贴着有角度的纸板沿某一个角度射到O点，经平面镜反射，沿另一个方向射出。改变光束的入射角度，重复四次。
次数 1 2 3 4
入射角
反射角
①请根据图示实验情况，将数据填入表中；
②分析表中数据，可以得出的结论是：在反射现象中， ；
（2）在上面的实验中，让光逆着反射光的方向射到镜面，那么，它被反射后就会逆着原来的入射光的方向射出。这表明：在反射现象中， ；
（3）光的反射有什么应用？请举出一例说明 。
【答案】（1）见解析 反射角等于入射角；（2）光路是可逆的；（3）自行车尾灯
【详解】（1）如图所示，实验中每条入射光线和反射光线与法线的角度，即为入射角与反射角，如下表：
次数 1 2 3 4
入射角 70° 40° 20° 0°
反射角 70° 40° 20° 0°
根据表中的数据可知，入射角多大，反射角也多大，在反射现象中，反射角等于入射角。
（2）如果让光线逆着OF的方向射向镜面，这时的入射角为原来的反射角，根据光的反射定律，反射角等于入射角，这时的反射角为原来的入射角，所以会发现光线原路返回，也就是在反射现象中，光路是可逆的。
（3）自行车尾灯（角反射器）是由互成直角的一些小平面镜组成的，由于光的反射，会把车子、霓虹、路灯等光源发出光反射到司机，使司机能看到前面骑自行车的人，从而避免交通事故。
8. 随着生活水平的提高，汽车已经进入寻常百姓家庭。小明家里的新能源汽车还有抬头显示系统（如图甲），简称HUD。HUD利用平面镜成像原理（如图乙）。
（1）已知某车辆HUD显示器水平放置在中控台上，通过挡风玻璃成垂直于水平面的像，则挡风玻璃与水平面夹角为 度；
（2）为了使挡风玻璃所成的像离人眼距离达2米以上，以便避免观察数据时眼睛的疲劳___；
A．将显示器上的字体变大
B．将显示器安装在后挡风玻璃上
C．让显示器上的信息通过多个平面镜多次成像
D．将显示器上的字体变小
（3）司机在行驶时从后视镜中看到有一辆小轿车在后方正准备超车，如图丙，由此可以断定汽车的后视镜是 镜。
【答案】（1

展开更多......

收起↑
