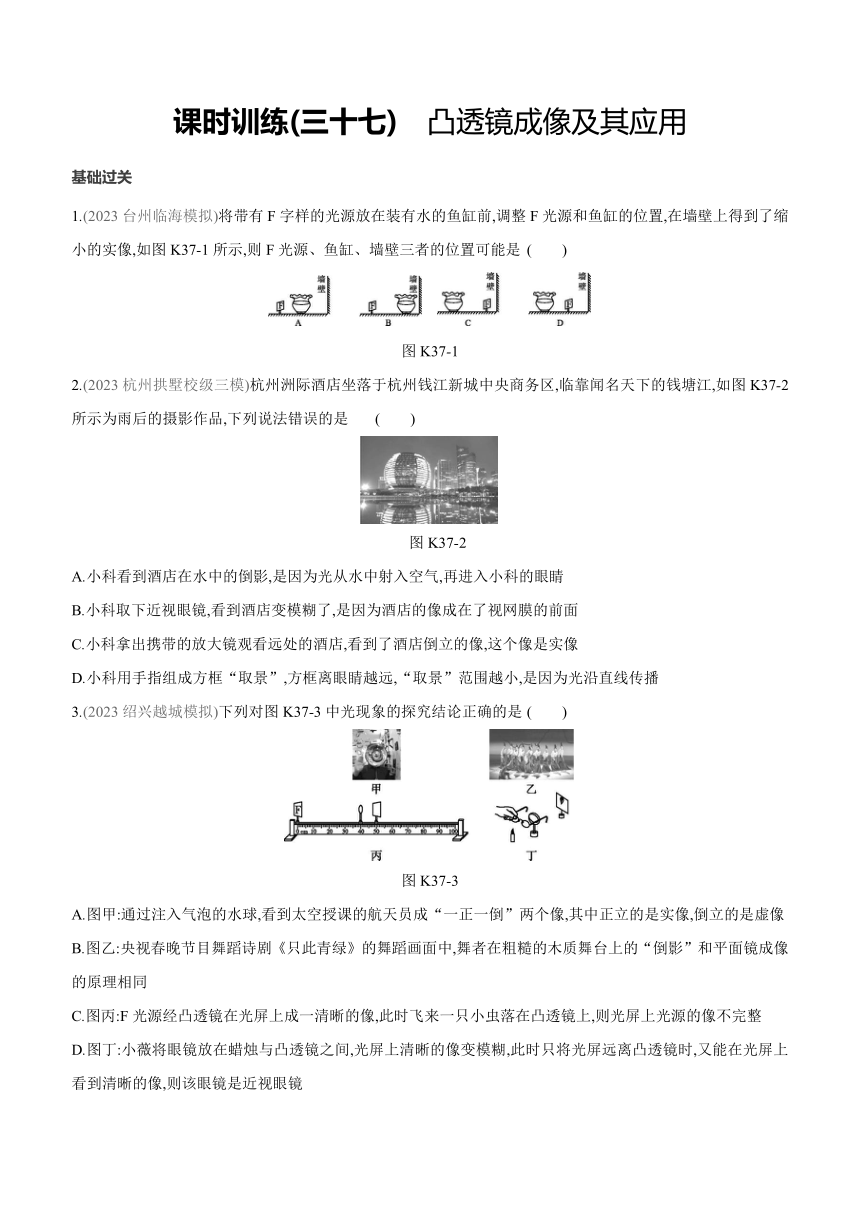

课时训练(三十七)　凸透镜成像及其应用　 　　 　　　
基础过关
1.(2023台州临海模拟)将带有F字样的光源放在装有水的鱼缸前,调整F光源和鱼缸的位置,在墙壁上得到了缩小的实像,如图K37-1所示,则F光源、鱼缸、墙壁三者的位置可能是 (　　)
图K37-1
2.(2023杭州拱墅校级三模)杭州洲际酒店坐落于杭州钱江新城中央商务区,临靠闻名天下的钱塘江,如图K37-2所示为雨后的摄影作品,下列说法错误的是 (　　)
　图K37-2
A.小科看到酒店在水中的倒影,是因为光从水中射入空气,再进入小科的眼睛
B.小科取下近视眼镜,看到酒店变模糊了,是因为酒店的像成在了视网膜的前面
C.小科拿出携带的放大镜观看远处的酒店,看到了酒店倒立的像,这个像是实像
D.小科用手指组成方框“取景”,方框离眼睛越远,“取景”范围越小,是因为光沿直线传播
3.(2023绍兴越城模拟)下列对图K37-3中光现象的探究结论正确的是 (　　)
图K37-3
A.图甲:通过注入气泡的水球,看到太空授课的航天员成“一正一倒”两个像,其中正立的是实像,倒立的是虚像
B.图乙:央视春晚节目舞蹈诗剧《只此青绿》的舞蹈画面中,舞者在粗糙的木质舞台上的“倒影”和平面镜成像的原理相同
C.图丙:F光源经凸透镜在光屏上成一清晰的像,此时飞来一只小虫落在凸透镜上,则光屏上光源的像不完整
D.图丁:小薇将眼镜放在蜡烛与凸透镜之间,光屏上清晰的像变模糊,此时只将光屏远离凸透镜时,又能在光屏上看到清晰的像,则该眼镜是近视眼镜

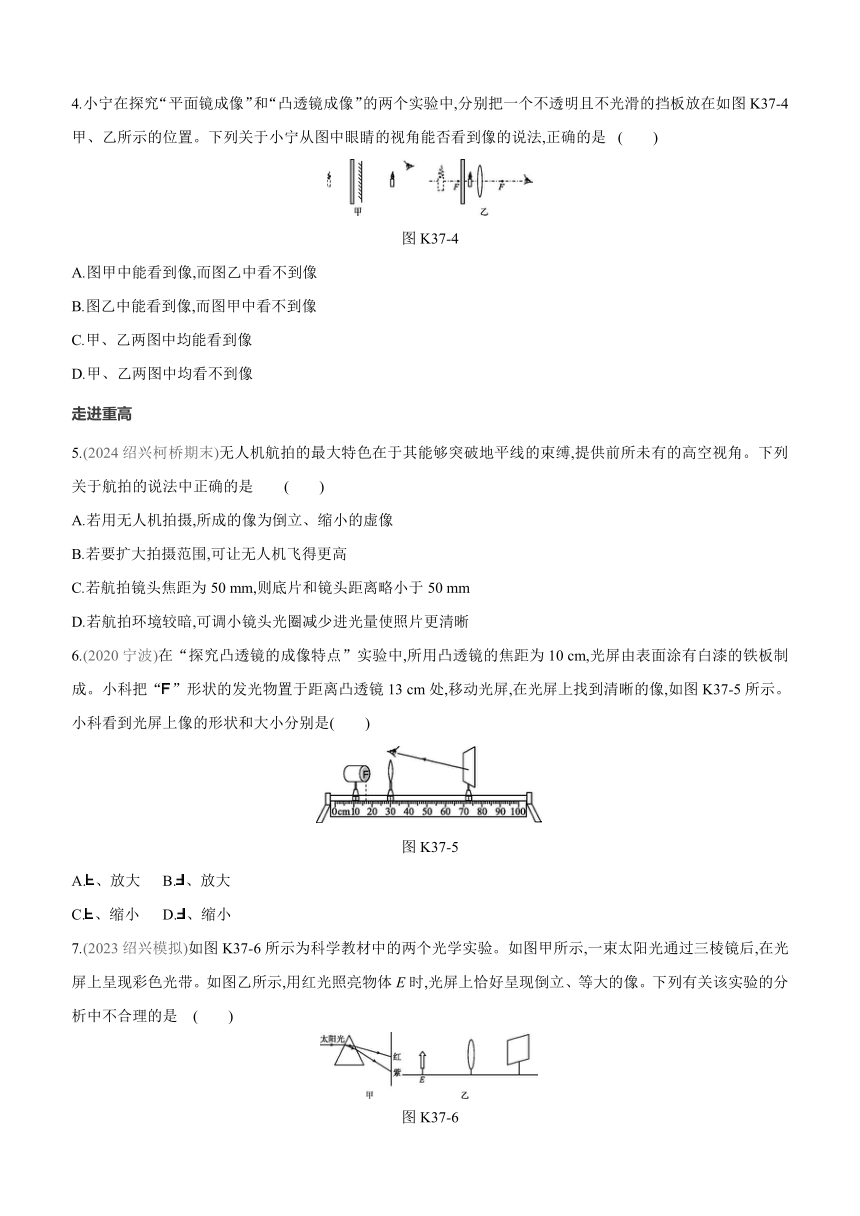

4.小宁在探究“平面镜成像”和“凸透镜成像”的两个实验中,分别把一个不透明且不光滑的挡板放在如图K37-4甲、乙所示的位置。下列关于小宁从图中眼睛的视角能否看到像的说法,正确的是 (　　)
图K37-4
A.图甲中能看到像,而图乙中看不到像
B.图乙中能看到像,而图甲中看不到像
C.甲、乙两图中均能看到像
D.甲、乙两图中均看不到像
走进重高
5.(2024绍兴柯桥期末)无人机航拍的最大特色在于其能够突破地平线的束缚,提供前所未有的高空视角。下列关于航拍的说法中正确的是 (　　)
A.若用无人机拍摄,所成的像为倒立、缩小的虚像
B.若要扩大拍摄范围,可让无人机飞得更高
C.若航拍镜头焦距为50 mm,则底片和镜头距离略小于50 mm
D.若航拍环境较暗,可调小镜头光圈减少进光量使照片更清晰
6.(2020宁波)在“探究凸透镜的成像特点”实验中,所用凸透镜的焦距为10 cm,光屏由表面涂有白漆的铁板制成。小科把“”形状的发光物置于距离凸透镜13 cm处,移动光屏,在光屏上找到清晰的像,如图K37-5所示。小科看到光屏上像的形状和大小分别是(　　)
图K37-5
A.、放大 B.、放大
C.、缩小 D.、缩小
7.(2023绍兴模拟)如图K37-6所示为科学教材中的两个光学实验。如图甲所示,一束太阳光通过三棱镜后,在光屏上呈现彩色光带。如图乙所示,用红光照亮物体E时,光屏上恰好呈现倒立、等大的像。下列有关该实验的分析中不合理的是 (　　)
图K37-6
A.图甲中,若把温度计放在色散光带红光的外侧,发现其示数会变大
B.图甲中,将蓝底红字的小纸片放在光屏上蓝光区域,小纸片呈现蓝底黑字
C.图乙中,若将物体E和光屏同时向左移动1 cm,光屏上仍能呈现清晰的像
D.图乙中,若改用蓝光照亮物体E时,应将光屏适当向左移,才能呈现清晰的缩小的像
8.(2020绍兴节选)完成凸透镜成像规律的探究后,如图K37-7甲所示,小敏模拟了近视眼和远视眼的矫正。图乙中,小敏给凸透镜A戴上“眼镜”(凸透镜B),光屏上刚好出现清晰的像,摘下“眼镜”后,光屏上的像变模糊,如图丙所示。若要通过移动蜡烛使像再次清晰,应将蜡烛向　　　　(选填“靠近”或“远离”)凸透镜A方向移动一段距离。
图K37-7
9.小明在“探究凸透镜成像规律”的实验中,所用凸透镜的焦距为15 cm。
(1)如图K37-8甲所示,此时只移动光屏找到清晰的烛焰的像,这个像是图乙中的　　　　,利用此原理可以制成　　　　　(选填“照相机”“幻灯机”或“放大镜”)。
图K37-8
(2)小明把蜡烛依次放在如图丙所示的A、B位置,在坐标纸上记录了光屏上像的大小(A'、B'分别表示蜡烛在A、B处透过凸透镜所成的像)。跟同学们交流后发现:
①成倒立、放大像的条件是　 ;
②成实像时,物距减小,像距　　　　。
(3)保持凸透镜位置不动,小明又把蜡烛放在距凸透镜18 cm处,在光具座上无论怎样移动光屏,都找不到清晰的像,原因可能是　　　　　　　　　　　　　　　　　　　　。聪明的小明拿起一副眼镜放在蜡烛和凸透镜之间靠近凸透镜处,在光具座上移动光屏,光屏上出现了清晰的像,则小明拿起的眼镜是　　　　　(选填“近视眼镜”或“远视眼镜”)。
【参考答案】
1.B　2.A　3.D　4.C
5.B　[解析]无人机摄像成倒立、缩小的实像,原理与照相机相同,故A错误;根据成实像时,物远像近像变小,离物体越远,成的像越小,屏幕上看到的取景范围越大,所拍摄范围越大,故B正确;照相机的底片是像的位置,底片应该在镜头的一倍焦距和二倍焦距之间,并且物距很大,像距很小,底片和镜头距离略大于50 mm,故C错误;若航拍环境较暗,需要增大光圈,即可调大镜头光圈增加进光量使照片更清晰,故D错误。
6.A
7.C　
8.远离
9.(1)④　照相机
(2)①f(3)光具座不够长,像成在光具座之外　远视眼镜
