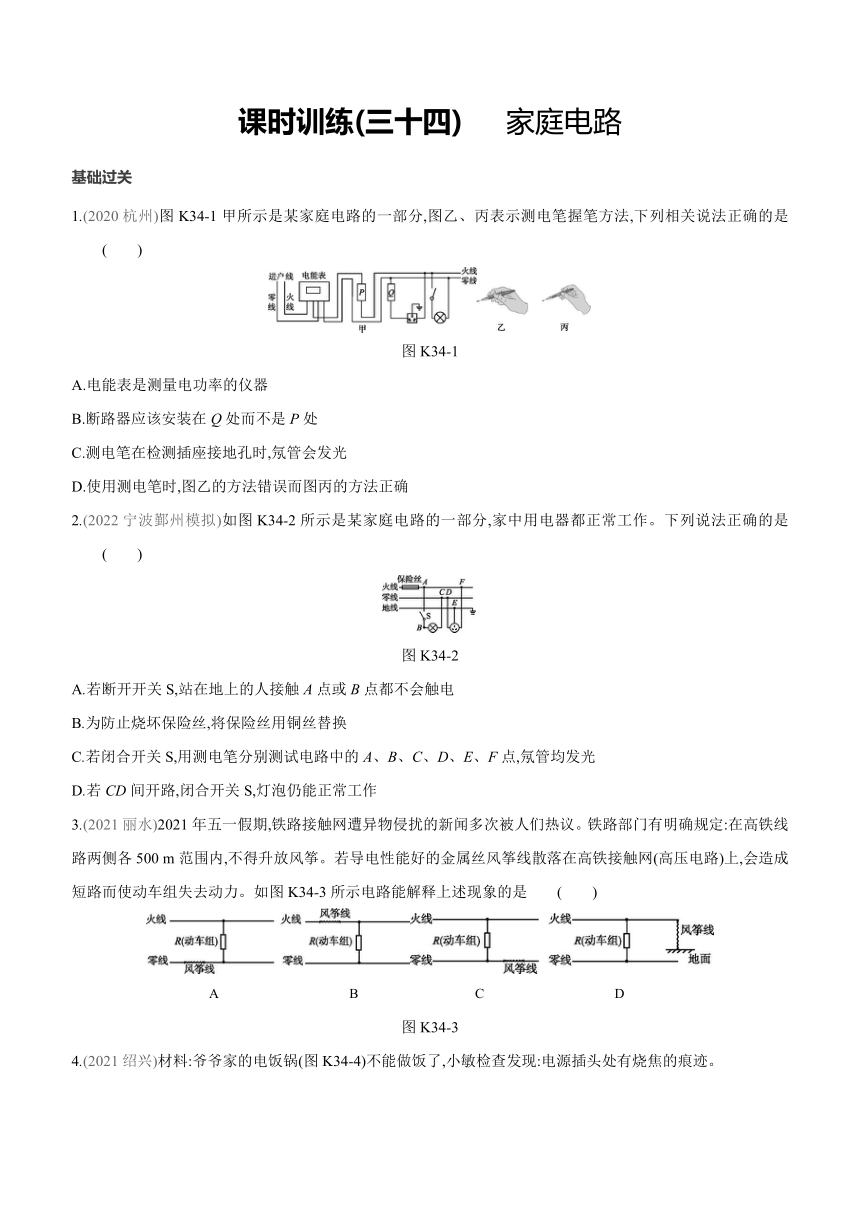

课时训练(三十四) 　家庭电路　　　　　 　　 　　　
基础过关
1.(2020杭州)图K34-1甲所示是某家庭电路的一部分,图乙、丙表示测电笔握笔方法,下列相关说法正确的是 (　　)
图K34-1
A.电能表是测量电功率的仪器
B.断路器应该安装在Q处而不是P处
C.测电笔在检测插座接地孔时,氖管会发光
D.使用测电笔时,图乙的方法错误而图丙的方法正确
2.(2022宁波鄞州模拟)如图K34-2所示是某家庭电路的一部分,家中用电器都正常工作。下列说法正确的是 (　　)
图K34-2
A.若断开开关S,站在地上的人接触A点或B点都不会触电
B.为防止烧坏保险丝,将保险丝用铜丝替换
C.若闭合开关S,用测电笔分别测试电路中的A、B、C、D、E、F点,氖管均发光
D.若CD间开路,闭合开关S,灯泡仍能正常工作
3.(2021丽水)2021年五一假期,铁路接触网遭异物侵扰的新闻多次被人们热议。铁路部门有明确规定:在高铁线路两侧各500 m范围内,不得升放风筝。若导电性能好的金属丝风筝线散落在高铁接触网(高压电路)上,会造成短路而使动车组失去动力。如图K34-3所示电路能解释上述现象的是 (　　)
　　 　　A　　　　 　　　　　B C　　　　 　　　　　D
图K34-3

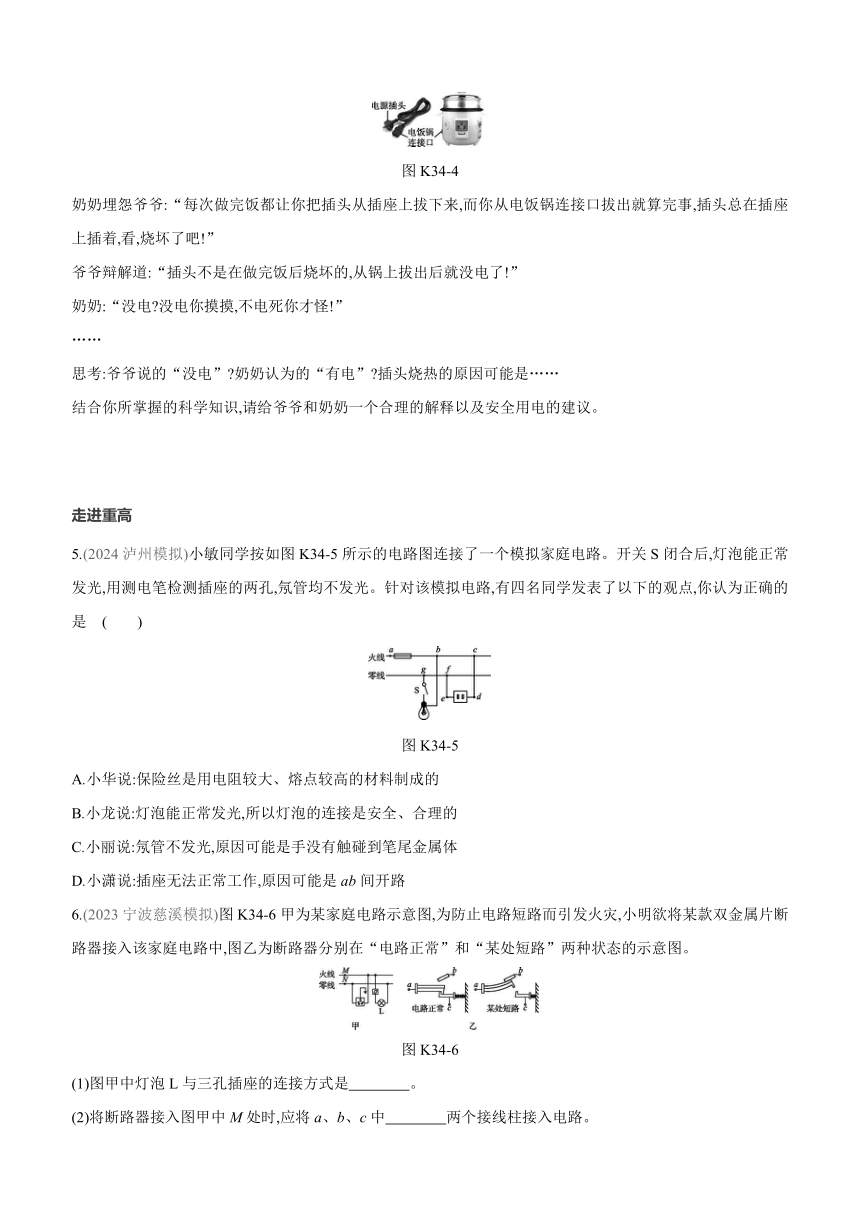

4.(2021绍兴)材料:爷爷家的电饭锅(图K34-4)不能做饭了,小敏检查发现:电源插头处有烧焦的痕迹。
图K34-4
奶奶埋怨爷爷:“每次做完饭都让你把插头从插座上拔下来,而你从电饭锅连接口拔出就算完事,插头总在插座上插着,看,烧坏了吧!”
爷爷辩解道:“插头不是在做完饭后烧坏的,从锅上拔出后就没电了!”
奶奶:“没电 没电你摸摸,不电死你才怪!”
……
思考:爷爷说的“没电” 奶奶认为的“有电” 插头烧热的原因可能是……
结合你所掌握的科学知识,请给爷爷和奶奶一个合理的解释以及安全用电的建议。
走进重高
5.(2024泸州模拟)小敏同学按如图K34-5所示的电路图连接了一个模拟家庭电路。开关S闭合后,灯泡能正常发光,用测电笔检测插座的两孔,氖管均不发光。针对该模拟电路,有四名同学发表了以下的观点,你认为正确的是 (　　)
图K34-5
A.小华说:保险丝是用电阻较大、熔点较高的材料制成的
B.小龙说:灯泡能正常发光,所以灯泡的连接是安全、合理的
C.小丽说:氖管不发光,原因可能是手没有触碰到笔尾金属体
D.小潇说:插座无法正常工作,原因可能是ab间开路
6.(2023宁波慈溪模拟)图K34-6甲为某家庭电路示意图,为防止电路短路而引发火灾,小明欲将某款双金属片断路器接入该家庭电路中,图乙为断路器分别在“电路正常”和“某处短路”两种状态的示意图。
图K34-6
(1)图甲中灯泡L与三孔插座的连接方式是　　　　。
(2)将断路器接入图甲中M处时,应将a、b、c中　　　　两个接线柱接入电路。
(3)小明将该断路器接入图甲中N处,在使用中因灯泡L发生短路导致断路器断开,若用测电笔测试插座三个孔的带电情况,其中能使氖管发光的有　　　　(填字母)。
A.接地插孔　B.零线插孔　C.火线插孔
7.(2022舟山)寒冷的冬天,人们经常会使用油汀取暖器来取暖。如图K34-7所示为小舟家油汀取暖器的工作原理示意图,R1和R2为发热体,其部分参数如下表所示。
图K34-7
产品类型 油汀取暖器
额定电压 220 V
发热体R1阻值 48.4 Ω
发热体R2阻值 96.8 Ω
操作挡位 三挡
(1)油汀取暖器的工作原理:导热油是一种易导热但不易　　　　的液体。接通电路,发热体放热,导热油吸热,温度升高,　　　　变小,在油管内上升,同时向周围的空气散热,到达顶端后从侧边管道中下降到油箱重新加热。
(2)该油汀取暖器有高、中、低三挡,小舟选择中挡在房间内取暖。使用一段时间后发现一个规律,取暖器工作25 min后,温控开关断开停止加热,5 min后温控开关又自动闭合,取暖器再次工作,如此循环,维持室温的基本恒定。则选择中挡使用时,取暖器1 h消耗多少电能
(3)某次使用时,取暖器突然不工作了,于是小舟和父亲一起寻找故障。接入电源,闭合所有开关,用测电笔检测a~i各处,发现只有检测a、b两处时测电笔的氖管能发光,根据此现象,可以推测取暖器发生的故障是　　　　　　　　　　　。
【参考答案】
1.D　[解析]电能表不是测量电功率的仪器而是测量用电器消耗电能的仪器。为了用电安全,断路器应该接在火线上,即接在P处。测电笔在检测插座接地孔时,由于地线不带电,所以氖管不会发光。
2.D　
3.D　[解析]在正常情况下,动车组接在火线和零线之间,因为有电流通过,所以动车组可以正常运行。如果风筝线搭在火线和地面之间,由于风筝线几乎没有电阻,电流将从风筝线流入大地,从而将动车组短路,导致动车组失去动力。
4.爷爷和奶奶的说法都正确,只是角度不同,爷爷说的“没电”是指插头处电路断开,没有构成回路,所以没有电流。
奶奶认为的“有电”是指有电压,当用手指触摸插头时,可能导致火线——人体——大地构成回路,从而触电。
插座烧焦可能是插头处短路、线路老化、电流过大等原因导致发热过多引起的。
安全用电建议:①将插头插入插座时,手不要接触金属插脚;②绝缘层老化或破损的导线及时更换;③不要用潮湿的手触摸电器、插座和普通开关;④用电器使用后要及时拔下插头;⑤定期检查用电器和线路等。
5.C　[解析]保险丝是用电阻大、熔点低的材料制成的,这样才能保证在电流过大时及时熔断,对电路起保护作用。根据图示可知,开关接在了灯泡和零线之间,当灯泡开关断开时,灯泡与火线接触,这种接法是不安全的。用测电笔检测插座的两孔,氖管均不发光,可能是因为测电笔使用不正确。由图可知,如果ab间开路,灯泡也不能发光。
6.(1)并联
(2)a、c
(3)BC
[解析] (3)小明将该断路器接入图甲中N处,在使用中因灯泡L发生短路导致断路器断开,三孔插座的右孔接的是火线,左孔通过灯泡接到火线上,所以火线插孔、零线插孔都能使测电笔的氖管发光,接地插孔与地线相连,无法使测电笔氖管发光,故选B、C。
7.(1)导电　密度
(2)解:当发热体R1单独工作时,取暖器处于中挡,电功率为P中===1000 W,
该取暖器在1 h内消耗的电能:
W=P中t=1000 W×(25+25)×60 s=3×106 J。
(3)温控开关开路
