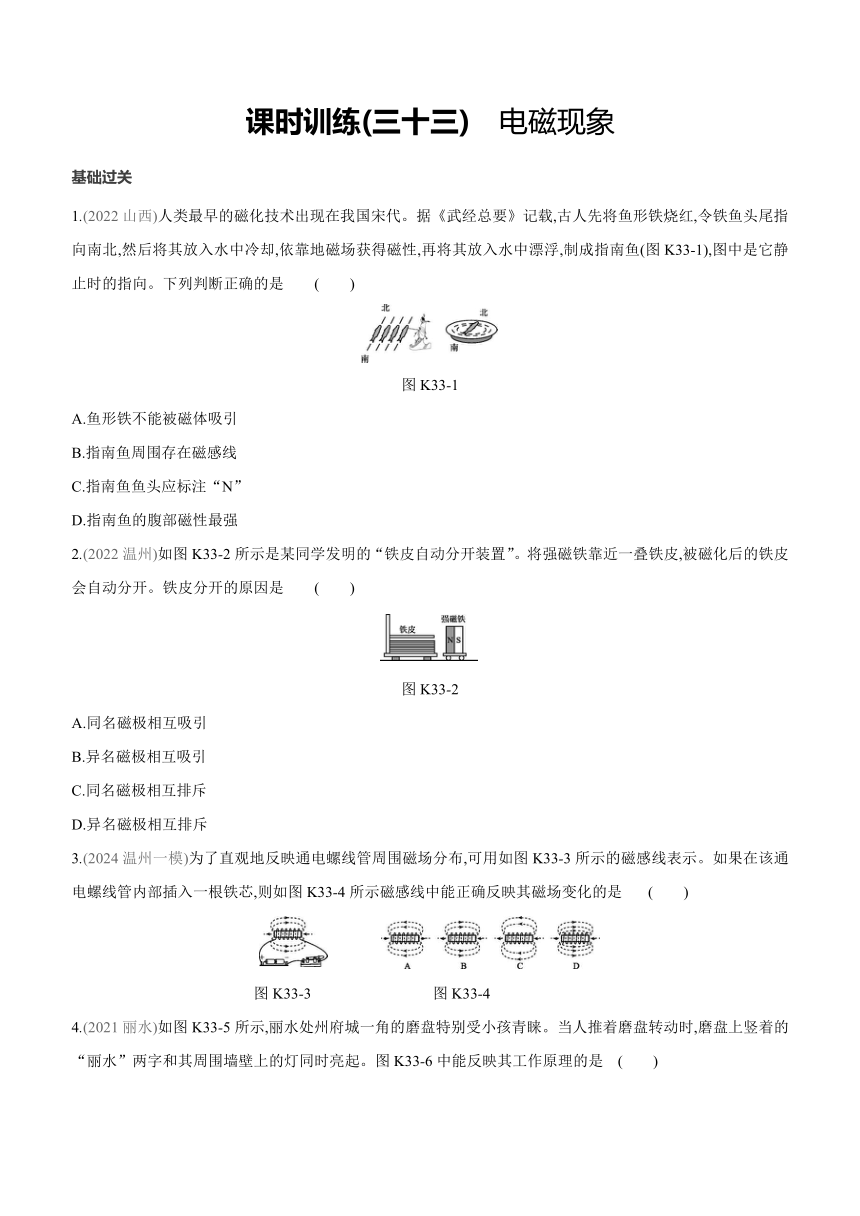

课时训练(三十三)　电磁现象　 　　 　　　
基础过关
1.(2022山西)人类最早的磁化技术出现在我国宋代。据《武经总要》记载,古人先将鱼形铁烧红,令铁鱼头尾指向南北,然后将其放入水中冷却,依靠地磁场获得磁性,再将其放入水中漂浮,制成指南鱼(图K33-1),图中是它静止时的指向。下列判断正确的是 (　　)　　　　　
图K33-1
A.鱼形铁不能被磁体吸引
B.指南鱼周围存在磁感线
C.指南鱼鱼头应标注“N”
D.指南鱼的腹部磁性最强
2.(2022温州)如图K33-2所示是某同学发明的“铁皮自动分开装置”。将强磁铁靠近一叠铁皮,被磁化后的铁皮会自动分开。铁皮分开的原因是 (　　)
图K33-2
A.同名磁极相互吸引
B.异名磁极相互吸引
C.同名磁极相互排斥
D.异名磁极相互排斥
3.(2024温州一模)为了直观地反映通电螺线管周围磁场分布,可用如图K33-3所示的磁感线表示。如果在该通电螺线管内部插入一根铁芯,则如图K33-4所示磁感线中能正确反映其磁场变化的是 (　　)
图K33-3 图K33-4

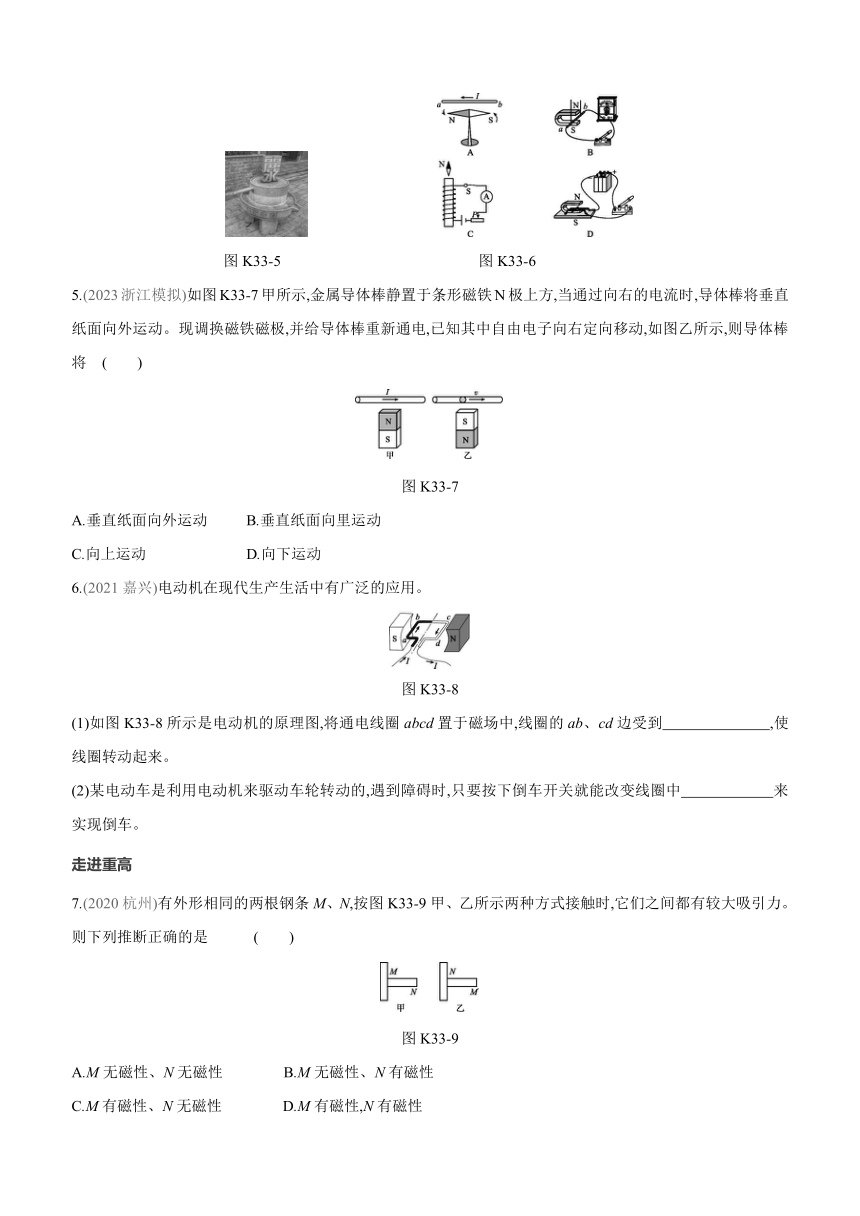

4.(2021丽水)如图K33-5所示,丽水处州府城一角的磨盘特别受小孩青睐。当人推着磨盘转动时,磨盘上竖着的“丽水”两字和其周围墙壁上的灯同时亮起。图K33-6中能反映其工作原理的是 (　　)
图K33-5 图K33-6
5.(2023浙江模拟)如图K33-7甲所示,金属导体棒静置于条形磁铁N极上方,当通过向右的电流时,导体棒将垂直纸面向外运动。现调换磁铁磁极,并给导体棒重新通电,已知其中自由电子向右定向移动,如图乙所示,则导体棒将 (　　)
图K33-7
A.垂直纸面向外运动 B.垂直纸面向里运动
C.向上运动 D.向下运动
6.(2021嘉兴)电动机在现代生产生活中有广泛的应用。
图K33-8
(1)如图K33-8所示是电动机的原理图,将通电线圈abcd置于磁场中,线圈的ab、cd边受到　　　　　　　,使线圈转动起来。
(2)某电动车是利用电动机来驱动车轮转动的,遇到障碍时,只要按下倒车开关就能改变线圈中　　　　　　来实现倒车。
走进重高
7.(2020杭州)有外形相同的两根钢条M、N,按图K33-9甲、乙所示两种方式接触时,它们之间都有较大吸引力。则下列推断正确的是　　 (　　)
图K33-9
A.M无磁性、N无磁性 B.M无磁性、N有磁性
C.M有磁性、N无磁性 D.M有磁性,N有磁性
8.(2022杭州萧山二模)如图K33-10所示,盛水的杯子放在电磁铁上方,当电磁铁的开关断开时,空心小铁球自由地浮在水面上,小磁针指向如图所示,下列说法正确的是 (　　)
图K33-10
A.开关闭合时,小磁针N极向上偏转,S极向下偏转
B.开关闭合后,滑动变阻器的滑片向下移动时,电磁铁磁性减弱
C.闭合开关,当电路中电流减小时,空心小铁球所受的浮力减小
D.无论开关断开还是闭合,浮在水面上的空心小铁球所受的浮力不变
9.(2022台州椒江一模)小金利用“热敏电阻的阻值会随温度的升高而减小”的性质,设计了判断水温变化的装置,其工作原理图如图K33-11甲所示,在线圈的上方固定一个弹簧测力计,弹簧测力计下端挂一铁块。实验时把热敏电阻放入盛水的容器中,水温的变化会引起弹簧测力计示数、电压表示数发生变化,图乙为某次实验中电压表示数随时间变化的图像。下列说法正确的是 (　　)
图K33-11
A.电磁铁的上端是N极 B.t1~t2时间内弹簧测力计示数增大
C.t2~t3时间内铁块受到两个力作用 D.t3~t4时间内水温升高
10.(2017绍兴)把超强磁铁分别吸附在干电池的正、负极两端,制成电磁动力“小车”,并将它放入铜质螺线管中,如图K33-12甲所示,“小车”就能沿着螺线管运动。图乙是它的示意图。
图K33-12
(1)在图乙中画出螺线管中的电流方向。
(2)实验中发现,必须将“小车”全部推入螺线管,“小车”才能运动,“小车”运动的原因是　　　　　。
(3)进一步探究发现,“小车”运动的方向与电池正、负极位置和超强磁铁的极性有关。将图乙中装配的小车放入螺线管,则小车的运动方向是　　　　　。
(4)要使“小车”运动速度增大,请提出一种方法:　　　 　　。
【参考答案】
1.C
2.C　[解析]将强磁铁靠近一叠铁皮,被磁化后的铁皮会自动分开,说明铁皮相互排斥,原因是同名磁极相互排斥。
3.D　[解析]在通电螺线管中插入一根铁芯,铁芯被磁化,通电螺线管磁性增强,因此通电螺线管周围的磁感线变密,但磁场方向不变。
4.B
5.A　
6.(1)力的作用
(2)电流的方向
7.D　8.C　9.B
10.(1)如图所示
(2)与磁铁接触的一段螺线管产生的磁场和干电池两端吸附磁铁的磁场发生相互作用
(3)向左
(4)增强磁铁的磁性(增加单位长度内螺线管匝数、增加电源电压等)
