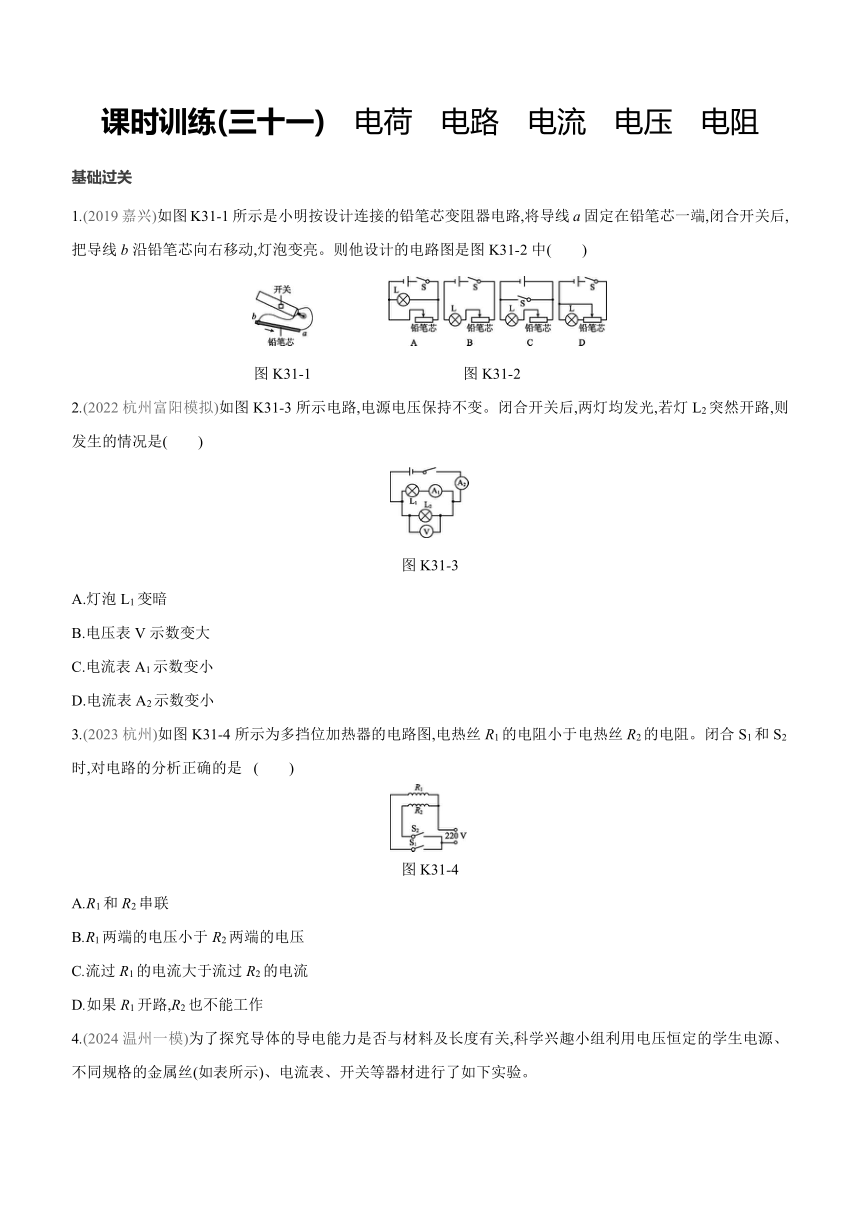

课时训练(三十一)　电荷　电路　电流　电压　电阻　　　　　　　 　　 　　　
基础过关
1.(2019嘉兴)如图K31-1所示是小明按设计连接的铅笔芯变阻器电路,将导线a固定在铅笔芯一端,闭合开关后,把导线b沿铅笔芯向右移动,灯泡变亮。则他设计的电路图是图K31-2中(　　)
图K31-1 图K31-2
2.(2022杭州富阳模拟)如图K31-3所示电路,电源电压保持不变。闭合开关后,两灯均发光,若灯L2突然开路,则发生的情况是(　　)
图K31-3
A.灯泡L1变暗
B.电压表V示数变大
C.电流表A1示数变小
D.电流表A2示数变小
3.(2023杭州)如图K31-4所示为多挡位加热器的电路图,电热丝R1的电阻小于电热丝R2的电阻。闭合S1和S2时,对电路的分析正确的是 (　　)
图K31-4
A.R1和R2串联
B.R1两端的电压小于R2两端的电压
C.流过R1的电流大于流过R2的电流
D.如果R1开路,R2也不能工作

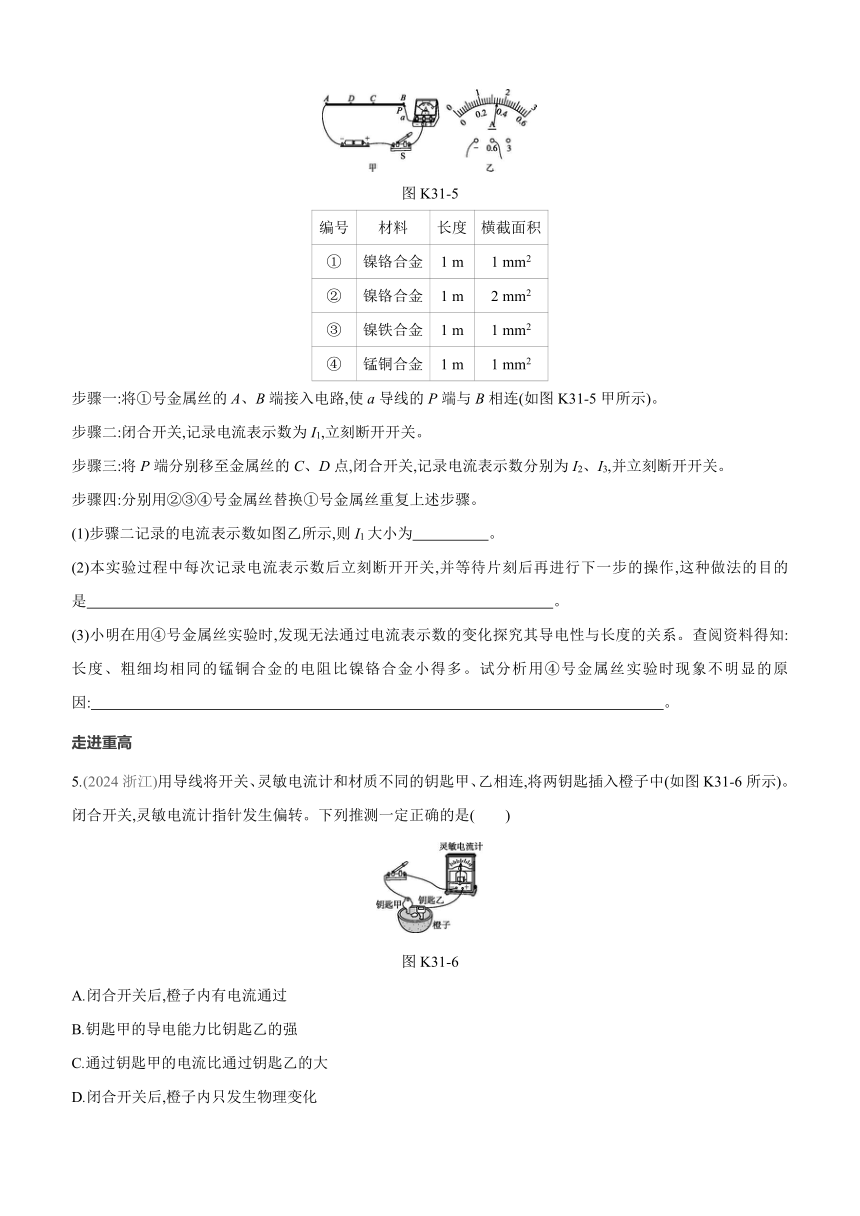

4.(2024温州一模)为了探究导体的导电能力是否与材料及长度有关,科学兴趣小组利用电压恒定的学生电源、不同规格的金属丝(如表所示)、电流表、开关等器材进行了如下实验。
图K31-5
编号 材料 长度 横截面积
① 镍铬合金 1 m 1 mm2
② 镍铬合金 1 m 2 mm2
③ 镍铁合金 1 m 1 mm2
④ 锰铜合金 1 m 1 mm2
步骤一:将①号金属丝的A、B端接入电路,使a导线的P端与B相连(如图K31-5甲所示)。
步骤二:闭合开关,记录电流表示数为I1,立刻断开开关。
步骤三:将P端分别移至金属丝的C、D点,闭合开关,记录电流表示数分别为I2、I3,并立刻断开开关。
步骤四:分别用②③④号金属丝替换①号金属丝重复上述步骤。
(1)步骤二记录的电流表示数如图乙所示,则I1大小为　　　　　。
(2)本实验过程中每次记录电流表示数后立刻断开开关,并等待片刻后再进行下一步的操作,这种做法的目的是 　。
(3)小明在用④号金属丝实验时,发现无法通过电流表示数的变化探究其导电性与长度的关系。查阅资料得知:长度、粗细均相同的锰铜合金的电阻比镍铬合金小得多。试分析用④号金属丝实验时现象不明显的原因: 　。
走进重高
5.(2024浙江)用导线将开关、灵敏电流计和材质不同的钥匙甲、乙相连,将两钥匙插入橙子中(如图K31-6所示)。闭合开关,灵敏电流计指针发生偏转。下列推测一定正确的是(　　)
图K31-6
A.闭合开关后,橙子内有电流通过
B.钥匙甲的导电能力比钥匙乙的强
C.通过钥匙甲的电流比通过钥匙乙的大
D.闭合开关后,橙子内只发生物理变化
6.(2023浙江模拟)如图K31-7所示,闭合开关,电路正常工作,一段时间后,其中一个电表示数突然变大。为查找故障原因,在此电路中把电阻R1与R2位置互换,闭合开关后,两电表都没有示数,则故障原因是 (　　)
图K31-7
A.R1内部短路 B.R1内部开路
C.R2内部短路 D.R2内部开路
7.(2019金华)小金制作了一个利用电压表测物体重力的小作品,它能在电压表盘上读出所放物体重力的大小,如图K31-8所示。
图K31-8
(1)当秤盘不放任何重物时,滑片P恰好处于a点。闭合开关,当秤盘上所放钩码个数增多时,电压表示数将　　　　　。
(2)一段时间后,在秤盘上放2 N重的钩码时,表盘读数比2 N大,换不同重的钩码反复实验,每次读数都不同且大于钩码的重力。这一现象是　　　　引起的(填字母)。
A.R1短路 B.R1开路
C.R2短路 D.R2开路
8.(2024黄冈一模)小刚、小华进行“探究并联电路的电流特点”实验。
图K31-9
(1)小刚同学连接了如图K31-9甲所示电路,如果闭合开关,电路处于　　　　　(选填“通路”“开路”或“短路”)状态。请你对图甲中导线进行改动,要求:只改动一根导线,使电路组成并联电路。
(2)小华同学想通过图乙所示的电路来比较并联电路中L1和L2中电流的大小关系,他的方案是:只闭合S2,测出L1中的电流I1;只闭合S1,测出L2中的电流I2,比较I1和I2的大小。请你评估:小华的方案　　　　(选填“可行”或“不可行”),理由是　 　。
(3)发现各自的问题后,两名同学决定采用图丙所示电路进行实验,他们换用不同规格的灯泡,依次测量了B、D、E三点的电流,并将数据记录在表格中。请完善下面对于测量数据的相关分析:
组别 IB/A ID/A IE/A
1 0.12 0.12 0.22
2 0.16 0.20 0.34
3 0.14 0.14 0.26
4 0.16 0.18 0.32
①进行多次实验,是为了 (选填“减小实验误差”或“得出普遍规律”)。
②IB+ID总是略大于IE的可能原因是　　　　　　　　　(选填“电流表未调零”或“E处更接近电源负极”)。
【参考答案】
1.B　2.D　
3.C　[解析]闭合S1和S2时,两电阻并联,根据并联电路电压的关系,R1两端的电压等于R2两端的电压,因电热丝R1的电阻小于电热丝R2的电阻,由欧姆定律可知流过R1的电流大于流过R2的电流;并联电路各支路可独立工作、互不影响,如果R1开路,R2能工作,故D错误。
4.(1)0.34 A
(2)避免金属丝因电流热效应温度升高导致电阻变化,对后续实验产生干扰
(3)长度、粗细均相同的锰铜合金的电阻太小,实验中长度变化时电路中电流的变化很小,无法比较
5.A　
6.B　[解析]由图可知,闭合开关,电路正常工作时,R1、R2串联,电流表测量电路中的电流,电压表测量R1两端的电压,由串联电路的电压特点可知,此时电压表的示数小于电源电压;若R1内部短路,电路的总电阻变小,根据欧姆定律可知,电路中的电流变大,电流表示数变大,此时电压表测量的是电源电压,电压表示数也变大。若R1内部开路,电路中无电流,电流表示数减小为0,此时电压表与R2串联,测电源电压,其示数变大;把电阻R1与R2位置互换后,由于R1内部开路,则闭合开关后,整个电路开路,所以电流表和电压表均没有示数。若R2内部短路,电路的总电阻变小,根据欧姆定律可知,电路中的电流变大,电流表示数变大,电压表测电源电压,则其示数也变大。若R2内部开路,整个电路开路,所以电流表和电压表示数均为零。
7.(1)变大　(2)A
8.(1)短路　如图所示(答案不唯一)
(2)不可行　会导致电流表正、负接线柱接反
(3)①得出普遍规律　②电流表未调零
