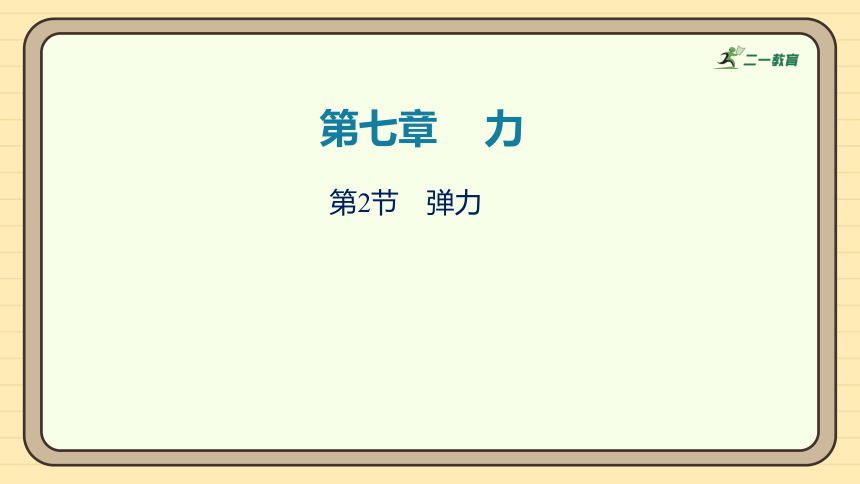

第七章 力
第2节 弹力

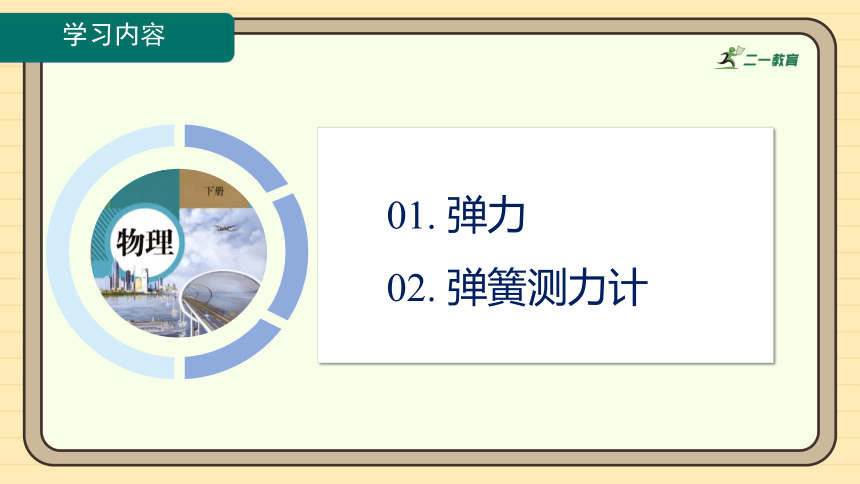

01. 弹力
02. 弹簧测力计
学习内容

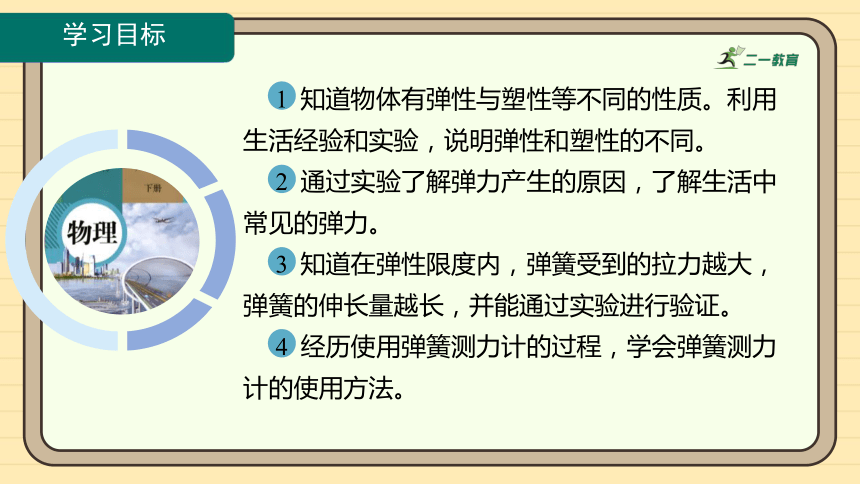

1 知道物体有弹性与塑性等不同的性质。利用生活经验和实验，说明弹性和塑性的不同。
2 通过实验了解弹力产生的原因，了解生活中常见的弹力。
3 知道在弹性限度内，弹簧受到的拉力越大，弹簧的伸长量越长，并能通过实验进行验证。
4 经历使用弹簧测力计的过程，学会弹簧测力计的使用方法。
学习目标

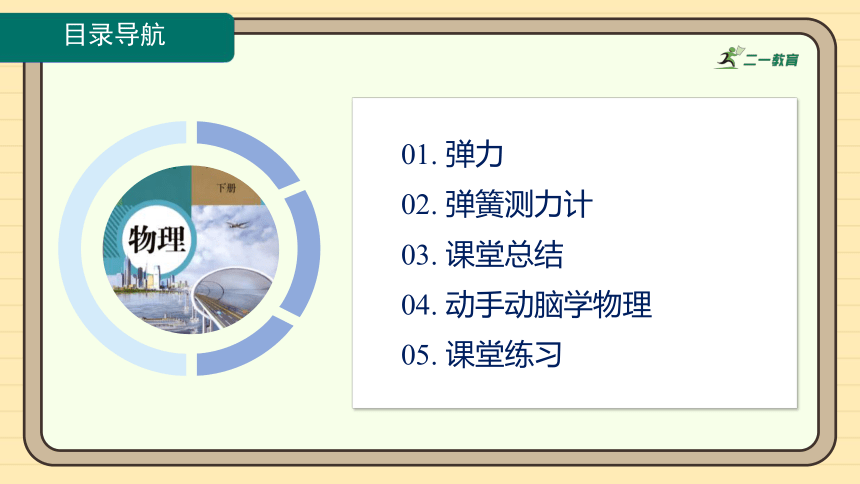

01. 弹力
02. 弹簧测力计
03. 课堂总结
04. 动手动脑学物理
05. 课堂练习
目录导航

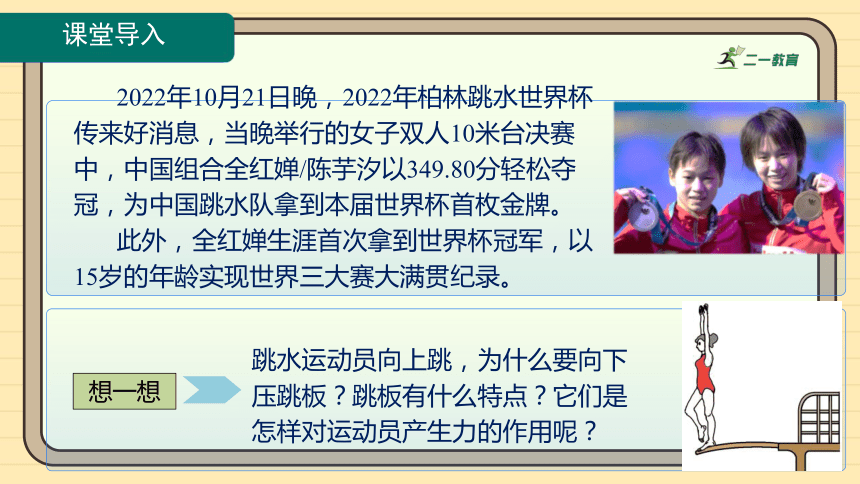

跳水运动员向上跳，为什么要向下压跳板？跳板有什么特点？它们是怎样对运动员产生力的作用呢？
2022年10月21日晚，2022年柏林跳水世界杯传来好消息，当晚举行的女子双人10米台决赛中，中国组合全红婵/陈芋汐以349.80分轻松夺冠，为中国跳水队拿到本届世界杯首枚金牌。
此外，全红婵生涯首次拿到世界杯冠军，以15岁的年龄实现世界三大赛大满贯纪录。
想一想
课堂导入

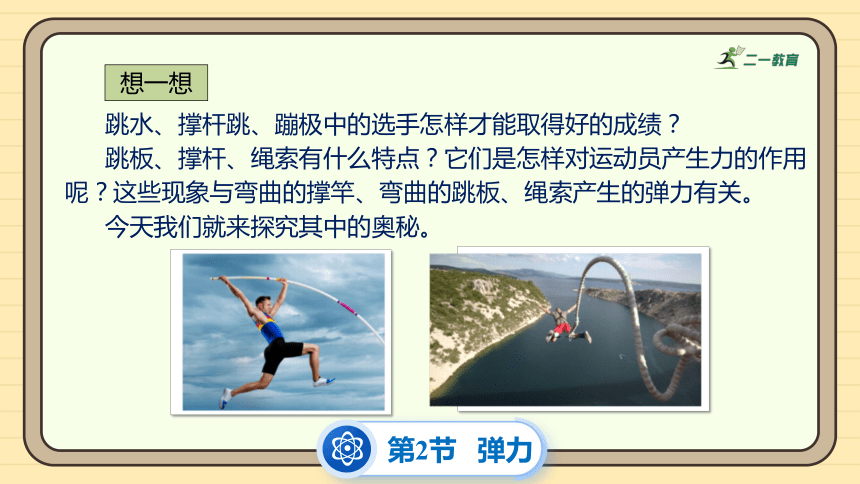

跳水、撑杆跳、蹦极中的选手怎样才能取得好的成绩？
跳板、撑杆、绳索有什么特点？它们是怎样对运动员产生力的作用呢？这些现象与弯曲的撑竿、弯曲的跳板、绳索产生的弹力有关。
今天我们就来探究其中的奥秘。
想一想
第2节 弹力
一、弹力（elastic force）

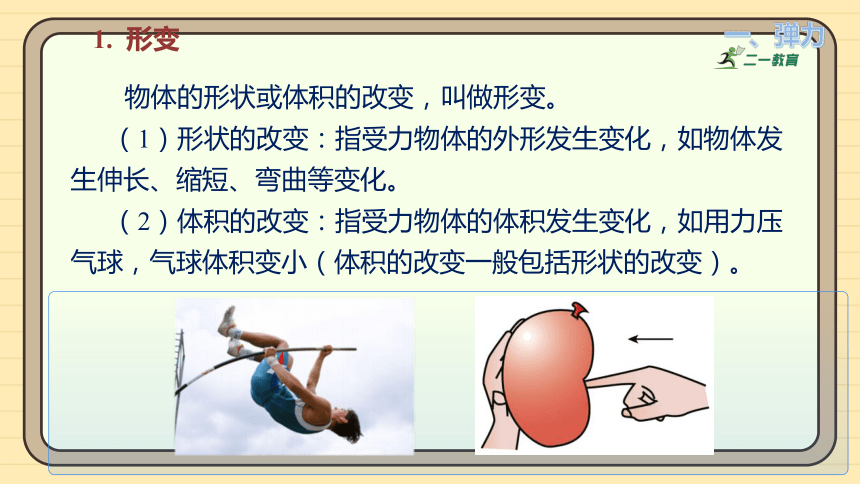

物体的形状或体积的改变，叫做形变。
（1）形状的改变：指受力物体的外形发生变化，如物体发生伸长、缩短、弯曲等变化。
（2）体积的改变：指受力物体的体积发生变化，如用力压气球，气球体积变小（体积的改变一般包括形状的改变）。
一、弹力
1. 形变

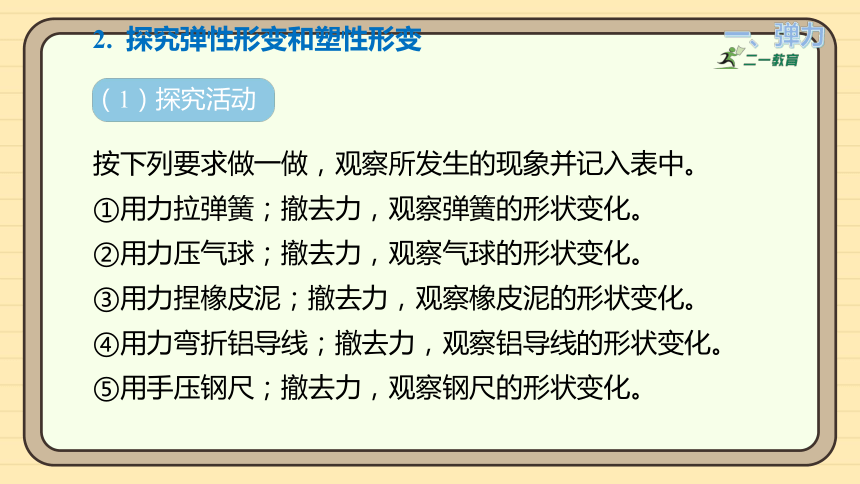

按下列要求做一做，观察所发生的现象并记入表中。
①用力拉弹簧；撤去力，观察弹簧的形状变化。
②用力压气球；撤去力，观察气球的形状变化。
③用力捏橡皮泥；撤去力，观察橡皮泥的形状变化。
④用力弯折铝导线；撤去力，观察铝导线的形状变化。
⑤用手压钢尺；撤去力，观察钢尺的形状变化。
（1）探究活动
一、弹力
2. 探究弹性形变和塑性形变
物体受力后的形状 撤去力后的形状
用力拉弹簧，弹簧伸长了 弹簧_____恢复原状
用力压气球，气球变形 气球_____恢复原状
用力捏橡皮泥，橡皮泥变扁了 橡皮泥 恢复原状
用力弯折铝导线，铝导线变弯 铝导线 恢复原状
用手压钢尺，钢尺变弯 钢尺 恢复原状
相同点：这些物体受力后都发生了形变。
不同点：弹簧、气球、钢尺发生形变后，能恢复原状；橡皮泥、铝导线发生形变后，不能恢复原来的形状。
一、弹力
2. 探究弹性形变和塑性形变
能
能
不能
不能
能
①弹性形变：物体受力时会发生形变，不受力时，有的物体能自动恢复到原状，这样的形变称为弹性形变；
②塑性形变：有的物体不能自动恢复到原状，这样的形变称为塑性形变。
（2）探究归纳
打篮球
弯曲的弓
沙滩脚印
篮球和弯曲的弓都属于弹性形变；
在沙滩上留下的脚印是塑性形变。
一、弹力
2. 探究弹性形变和塑性形变
一、弹力
2. 探究弹性形变和塑性形变
任何物体受力都能发生形变，不过有的形变比较明显，可以直接看见；有的形变极其微小，要用特殊的方法将其微小形变放大后才能显示出来。
（3）形变的普遍性
【做一做】将椭圆形厚玻璃瓶灌满水，把细玻璃管通过带孔的橡皮塞插入瓶中。用力捏厚玻璃瓶，观察细管中水面的高度如何变化。
用力捏玻璃瓶，使玻璃瓶的形状发生变化，细管中的水面会升高，停止捏玻璃瓶，玻璃瓶恢复原状，细管中的水面恢复到原来的位置。实验中采用了放大法，把玻璃瓶的形变放大了。
有些物体，形变后不能自动地恢复到原来的形状，物体的这种特性叫做塑性。例如橡皮泥、铝线等。
一、弹力
3. 弹性和塑性
物体受力时发生形变，不受力时又恢复到原来的形状，物体的这种性质叫做弹性。例如弹簧、气球等。
（1）弹性
（2）塑性
物体的弹性有一定的限度，超过这个限度，撤去力后物体也不能恢复原状。例如使用弹簧时不能超过它弹性限度，否则会使弹簧损坏。
一是两物体直接接触；二是物体间要发生弹性形变，二者缺一不可。弹力是接触力，物体间不接触不会产生弹力，但相互接触的物体间不一定产生弹力。
一、弹力
4. 弹力
物体由于发生弹性形变而产生的力叫弹力。我们拉长弹簧、压缩弹簧、拉橡皮筋时，可以感受到它们对手有力的作用，这就是弹力。
（1）弹力
（2）弹力产生的条件
在水平地面上，有两个篮球刚好接触，但是两个篮球间没有发生形变，所以没有弹力。
一、弹力
4. 弹力
①弹力是一种常见的力，我们平时所说的推力、拉力、压力和支持力，都属于弹力的范围。
②对一个弹性物体来说，在弹性限度内，物体弹性形变程度越大，其产生的弹力就越大。
③弹力是由于物体发生弹性形变而产生的，因此弹力的施力物体是发生形变的物体，受力物体是与它接触使其形变的物体。
例如，汽车对地面的压力，是汽车
发生弹性形变，汽车是施力物体，地面
是受力物体。
（3）对弹力的理解
F压
F压
受力情况
施力物体
一、弹力
4. 弹力
以水杯放在木板上为例，分析水杯和木板间发生的弹力情况。
（4）弹力的方向
F压
木板受到杯子的压力F压
杯子受到木板的支持力F支
F支
压力F压是由于杯子发生了
弹性形变而产生的弹力。
支持力F支是由于木板发生了弹性形变而产生的弹力。
以杯子为研究对象
以木板为研究对象
一、弹力
4. 弹力
①压力
压力的作用点在被压物体的表面，方向垂直于接触面指向被压物体。
如图所示，长方体A在斜面上保持静止，斜面所受的压力F方向垂直于接触面向下，作用点在接触面上。
F
物体间的弹力方向与接触面垂直，与物体发生形变的方向相反.
结论
一、弹力
4. 弹力
②绳的拉力
作用点在绳与被拉物体的接触点上，方向沿着绳子指向绳子收缩的方向。
如图，绳子对小球的拉力F的方向沿绳子向上。
F
③支持力
作用点在支持物体与被支持物体的接触面上，方向垂直于接触面，指向被支持物体。
如图所示，物体A受到斜面的支持力，方向垂直斜面向上。
A
F
②由于跳板对人有向上的支持力，人也要发生形变，所以人要向______（选填“上”或“下”）恢复原状，所以对跳板产生了力的作用，这个力通常叫做_____。
【例题1】运动员站在跳板上，人与跳板间发生了力的作用。
①由于人压在跳板上，跳板发生_____，要向_____ （选填“上”或“下”）恢复原状，所以对人产生了力的作用，这个力通常叫做_________。
5. 跟踪练习
形变
上
支持力
下
压力
一、弹力
①由于人压在跳板上，跳板发生形变，要向上恢复原状，所以对人产生了一个向上的支持力F支，支持力是弹力。
②由于跳板对脚有向上的支持力，脚也发生形变，要向下恢复原状，所以对跳板产生了向下的压力F压，压力也是是弹力。
F压
F支
一、弹力
5. 跟踪练习
【例题2】如图所示，一根弹簧，一端固定在竖直墙上，在弹性限度内用手水平向右拉伸弹簧的另一端，下列有关“弹簧形变产生的力”的描述正确的是（　　）
A．弹簧对手的拉力 B．手对弹簧的拉力
C．墙对弹簧的拉力 D．以上说法都不正确
弹簧形变产生的力”，是指弹簧对其他物体（手或墙）施加的力（弹力），所以施力物体为弹簧，受力物体为手。故A正确。
所以选A.
A
5. 跟踪练习
一、弹力
二、弹簧测力计
1. 测力计
测量力的大小的工具叫做测力计。
生活中的测力计有多种，如图所示，它们都可以测量力的大小。如图所示，常见的有握力计、弹簧秤、托盘秤等。物理实验室中常用的测力计是弹簧测力计。
弹簧秤
托盘秤
握力计
二、弹簧测力计
常用的弹簧测力计的主要构造有弹簧、指针、刻度盘、挂钩等。如图所示是实验室常用的一些弹簧测力计。
2. 弹簧测力计的结构
圆桶式测力计
平板式测力计
弹簧
指针
刻度盘
挂钩
单位
二、弹簧测力计
3. 实验“探究弹簧测力计的测力原理”
你有没有发现？在生活中，用力拉一根弹簧时，用的力越大，弹簧伸的越长。
弹簧伸长的长度与受到的拉力是什么关系？
下面一起探究弹簧伸长的长度与受到的拉力的关系。
二、弹簧测力计
提出问题
本实验需要研究弹簧的伸长量与拉力的关系，拉力的改变通过在弹簧下每次增加两个钩码（每个钩码对弹簧的拉力均为0.5N）来实现；弹簧的伸长量通过利用刻度尺测量弹簧的长度得出，装置如图所示。
设计实验
轻质弹簧、几个质量相同的钩码（每个钩码施加的拉力为0.5N）、刻度尺、铁架台。
实验器材
二、弹簧测力计
3. 实验“探究弹簧测力计的测力原理”
①将弹簧的一端挂在铁架台上，让其自然下垂，用刻度尺测出弹簧自然伸长状态时的长度L0，即原长，记入表格中；
②在弹簧下挂2个钩码，通过刻度尺读出弹簧的伸长量ΔL，记入表格中。
③在弹簧下每次增加2个钩码，通过刻度尺读出每次弹簧的总伸长量，记入表格中。
④实验完成后，将所有钩码取下，观察弹簧的形状。
实验步骤
L0
L1
Δx
伸长的长度
Δx =l1-l0
二、弹簧测力计
3. 实验“探究弹簧测力计的测力原理”
实验数据
实验次数 1 2 3 4 5 6 7
拉力F/N 0 1 2 3 4 5 6
弹簧伸长量 ΔL/cm 0 0.40 0.80 1.70 1.60 2.00 2.40
二、弹簧测力计
3. 实验“探究弹簧测力计的测力原理”
数据处理
根据实验数据，以拉力F为横坐标，弹簧的伸长量ΔL为纵坐标，画出弹簧伸长量ΔL与弹簧受到的拉力F的关系图象。
分析论证
分析图像可知，在0～6N的范围内，图像是一条过原点的倾斜的直线，说明弹簧的伸长量与拉力的大小成正比。
实验结论
在弹性限度内，弹簧受到的拉力越大，弹簧的伸长量就越长，且弹簧的伸长量与弹簧受到的拉力成正比。
这就是弹簧测力计的测力原理。
二、弹簧测力计
3. 实验“探究弹簧测力计的测力原理”
交流评估
当弹簧超过弹性限度时，弹簧的伸长量与所受拉力不再成正比关系，撤去外力，弹簧也无法恢复到原来的形状。
①沿弹簧的轴线方向轻轻来回拉动挂钩几次，放手后观察指针能否回到原来指示的位置，以防弹簧卡壳。
②认清零点（调零）
测力前检查弹簧测力计的指针是否指在零刻度线上，若不在，应把指针调节到零刻度线上。
③认清量程：加在弹簧测力计上的力不允许超过它的最大测量值，否则会损坏弹簧测力计。
④认清分度值：认清每个小格表示多少牛。
（1）使用前
4. 弹簧测力计的使用方法
弹簧测力计的量程为0∽5N，分度值为0.2N，示数为3.2N
二、弹簧测力计
①拉力的方向与弹簧的轴线方向一致，以免挂钩杆与外壳之间产生过大的摩擦。
②读数时，视线要与指针对应的刻度线垂直。
③记录数据要带单位。读数时不需要估读。
④待测的力（物体）一定要在弹簧测力计的挂钩一端，严禁倒挂。
（2）使用时
4. 弹簧测力计的使用方法
严禁倒挂使用
测量的力没有通过弹簧中心轴线
二、弹簧测力计
（1）用手拉弹簧测力计的挂钩，并分别使指针指到1 N、3 N、5 N的位置，感受1 N、3 N、5 N的力。
（2）测量身边小物体对弹簧测力计的拉力。
① 把文具袋悬挂在弹簧测力计的挂钩上，文具袋对弹簧测力计的拉力F1=________ 。
② 用弹簧测力计沿水平方向拖动桌面上的文具袋，测量文具袋对弹簧测力计的拉力F2=________。
5. 实验——练习使用弹簧测力计
二、弹簧测力计
【例题3】关于如图所示的弹簧测力计，以下说法正确的是（　　）
A．弹簧测力计的量程及最小分度值分别是0～5N和1N
B．弹簧测力计的弹簧伸长越长，它所受的拉力就越大
C．使用弹簧测力计只能测出竖直方向上的拉力而无法测出水平方向上的拉力
D．量程大的测力计弹簧长度一定比量程小
的测力计弹簧长度长
B
二、弹簧测力计
6. 跟踪练习
解析见下页
A. 由图示弹簧测力计可以看出，其量程为
0～5N，分度值为0.2N。故A错误；
B. 弹簧测力计是根据弹簧受到的拉力越大，
弹簧伸长的越长这个道理做成的；故B正确；
C. 使用弹簧测力计既能测出重力又能测出水平
方向上的拉力，只要挂钩与外壳平行即可；故C错误；
D. 量程是弹簧测力计所能测的最大力，与弹簧的长度无关，量程大的弹簧长度不一定比量程小的弹簧长度大；故D错误。
6. 跟踪练习
故选B。
二、弹簧测力计
【例题4】某同学在探究弹簧的伸长与所受拉力的关系时，得到如图图象。请回答下列问题：
（1）这根弹簧的原长是______ cm，拉力为6N时，弹簧长度比原长长了______ cm，弹簧发生了______形变；
（2）当这根弹簧的长度为4cm时，此时弹簧受到的拉力为_______ N；
（3）分析图象及有关数据，
可以得出结论是 _________ 。
在弹性限度内，弹簧的伸长与受到的拉力成正比
6. 跟踪练习
2
3
弹性
4
二、弹簧测力计
（1）由图可知，当拉力为0时，弹簧的长度为2cm，这就是它的原长。
由图知，拉力为6N时，弹簧长度是5cm，弹簧伸长的长度为
当撤去外力后，弹簧会恢复原来的形状，弹簧发生的是弹性形变。
（2）由以上分析知，当拉力为6N时，弹簧伸长了3cm，故拉力每增加2N，弹簧的长度伸长1cm，所以当弹簧的长度为4cm时，弹簧伸长了2cm，此时弹簧受到的拉力为4N。
（3）从图中可以看出，在拉力不大于6N的范围内，弹簧受到的拉力增大为原来的几倍，弹簧伸长的长度也变为原来的几倍，所以可以得出结论为：在弹性限度内，弹簧的伸长量与拉力成正比。
6. 跟踪练习
二、弹簧测力计
（1）材料的力学性能
材料的力学性能，是指材料受力时的变形行为及其抵抗破坏的能力，通常包括弹性与塑性、脆性与韧性等。无论是何种材料，一般受力时都要发生形变。有的会发生弹性形变，有的会发生塑性形变。不同材料发生弹性形变、塑性形变的难易程度不同。
有些材料当受力达到一定值时，会发生突然断裂，且无明显的塑性形变，这种性质叫做脆性。例如，轻轻一掰，饼干就会变成碎片。
7. 材料的力学性能
（2）力学性能是选择材料的重要指标
1986年1月28日，挑战者号航天飞机在升空时意外爆炸，举世震惊。在随后的事故调查中，物理学家费恩曼用一个简单的实验说明了问题的原因：航天飞机上有一个环形圈零部件，它嵌在火箭两个部件的接合处，以防止燃料在燃烧时从缝隙泄漏出来。发射当天的天气非常寒冷，环形圈变得非常坚硬，密封效果变差，造成燃料泄漏，酿成惨剧。
7. 材料的力学性能
随着科技的发展，人们逐渐发明了很多具有特殊力学性能的新材料。有的材料不但很轻，而且强度很高，例如铝合金、碳纤维等。有的合金材料还具有形状记忆功能，用这种材料制作的产品，经过冷却，可以揉做一团，等到受热后，形状会自动恢复。
三、课堂总结
弹 力
①弹性：物体受力时发生形变，不受力时
又恢复到原来的形状。
②塑性：有些物体，形变后不能自动地
恢复到原来的形状。
③弹力：物体由于发生弹性形变而产生的力叫弹力。
原理：拉力越大，弹簧的伸长量越大，在弹性
限度内，弹簧的伸长量与弹簧受到的拉力成正比。
①沿弹簧的轴线方向拉动挂钩几次以防弹簧卡壳。
②调零。
③认清量程和分度值。
④拉力的方向与弹簧的轴线方向一致。
⑤读数时，视线要与指针对应的刻度线垂直。
弹簧测力计的使用方法
弹 力
弹簧测力计
四、动手动脑学物理
1. 在“橡皮泥上留下漂亮的指印”、“跳板被跳水运动员压弯” 两个现象中，发生的是不是弹性形变？说说你的理由。
四、动手动脑学物理
橡皮泥发生的不是弹性形变；跳板发生的是弹性形变。因为撤去对橡皮泥施加的力后，橡皮泥不能自动恢复原状，所以橡皮泥发生的不是弹性形变。
而当跳水运动员离开跳板后跳板能够恢复原状，所以跳板发生的是弹性形变。
2. 小强用弹簧拉力器锻炼身体，刚拉开时没感到太费力，可是两手拉开的距离越大，就感到越费力。这是什么原因？
四、动手动脑学物理
这是因为弹簧产生的弹力的大小与弹簧发生弹性形变的程度有关。在弹簧的弹性限度内，弹簧的形变越大，产生的弹力越大。因此两手拉开的距离越大感觉越费力。
3. 试分析一个旧弹簧测力计不能准确测量力的原因。
四、动手动脑学物理
因为旧弹簧测力计的弹簧会因使用时间长了而失去原有的弹性，使弹簧的变形系数发生了变化，指针无法与原来的刻度相对应，测出来的力自然不再准确。
4. 请读出图中两个弹簧测力计的示数。圆筒测力计每个小格表示0.1N。
四、动手动脑学物理
圆筒测力计的示数是1.5N ，条形盒测力计的示数是1.15N。
5. 如图，将椭圆形厚玻璃瓶装满水，把细玻璃管通过带孔的橡皮塞插入瓶中。沿着不同的方向用力捏厚玻璃瓶，观察细管中水面高度的变化。请你从力使物体产生形变的角度解释所看到的现象。
四、动手动脑学物理
在图中，把细玻璃管通过带孔的橡皮塞插入瓶中，若沿着椭圆窄的方向用力捏厚玻璃瓶，玻璃瓶变圆、容积变大，而水的体积一定，则细管中水面高度会下降；若沿着椭圆宽的方向用力捏厚玻璃瓶，玻璃瓶变扁、容积变小，则细管中水面高度会上升。
五、课堂练习
1. 下列关于弹力的说法中，正确的是（　　）
A．相互接触的物体之间一定存在弹力作用
B．只有受弹簧作用的物体才受到弹力作用
C．只有相互接触并发生弹性形变的物体间才存在弹力作用
D．弹簧的弹力总是跟弹簧的长度成正比
C
五、课堂练习
解析见下页
A．相互接触的物体如果不发生形变，物体间不存在弹力作用，故A错误；
B．只要两物体直接接触且发生形变，两物体间就会产生弹力作用，弹力的产生并不只局限于弹簧，故B错误；
C．产生弹力的条件：相互接触并发生弹性形变，所以只有相互接触并发生弹性形变的物体间才存在弹力作用，故C正确；
D．在弹性限度内，弹簧的弹力与弹簧的伸长量或压缩量成正比，并不是与弹簧的长度成正比，故D错误。
故选C.
五、课堂练习
2. 下列现象中属于弹性形变的是（　　）
A．用面团捏一只小白兔 B．用橡皮泥捏一个小泥人
C．用力拉弓把箭射出 D．用力把弹簧拉直
A．用面团捏一只小白兔，撤去外力后，小白兔的形状不变，是塑性形变，故A不符合题意；
B．用橡皮泥捏一个小泥人，撤去外力后，小泥人的形状不变，是塑性形变，故B不符合题意；
C．用力拉弓把箭射出后，弓恢复形状，是弹性形变，故C符合题意；
D．用力把弹簧拉直，超过了弹簧的弹性限度，弹簧不会恢复形变，故是塑性形变，故D不符合题意。
C
故选C.
五、课堂练习
3. 用力压橡皮泥，如图甲所示；在弹簧的弹性限度内，用力压或拉弹簧，如图乙所示。以下说法正确的是（　　）
A．图甲中，手对橡皮泥的压力不是弹力
B．图乙中，用力压弹簧，弹簧对手没有产生弹力
C．图乙中，只有用力拉弹簧才能说明
力可以使物体形变
D．图乙中用力拉弹簧，当两手拉开的
距离越大感到越费力，是因为弹簧被拉得
更长
D
五、课堂练习
解析见下页
A．图甲中，手对橡皮泥施加压力的同时，橡皮泥也在对手施加力，力的作用是相互的，手由于受力发生弹性形变，所以产生弹力，所以手对橡皮泥的压力是弹力，故A错误；
B．图乙，用力压弹簧的同时，弹簧也对手施加力，力的作用是相互的，弹簧由于发生弹性形变产生弹力，所以弹簧对手有产生弹力，故B错误；
C．图乙，对弹簧施加拉力或压力都可使弹簧发生形变，故C错误；
D．图乙中用力拉弹簧，弹簧被拉得更长，弹性形变程度越大，弹簧产生的弹力就越大，所以拉开弹簧就感到越费力，故D正确。
故选D.
五、课堂练习
4. 一个足球放在一块长木板上，如图所示，木板和足球均发生了弹性形变，关于它们弹力的情况，以下说法错误的是（ ）
A．足球受到的支持力是木板产生的弹力
B．足球产生的弹力是由于足球的形变造成的
C．木板形变是由于木板产生弹力造成的
D．足球产生的弹力就是足球对木板的压力
C
五、课堂练习
解析见下页
木板和足球均发生了弹性形变，他们之间有弹力的作用。
A．足球受到的支持力是木板产生的弹力，该选项正确。
B．足球产生的弹力是由于足球的形变造成的，该选项正确。
C．木板形变是由于足球产生弹力造成的，不是木板产生弹力造成的，该选项错误。
D．足球产生的弹力向上，就是足球对木板的压力，该选项正确。
故选C.
五、课堂练习
5. 如图所示，用手拉弹簧或用手压弹簧时，弹簧发生_____（填“弹性”或“塑性”）形变；这时弹簧对手产生弹力，它的方向与手对弹簧作用力的方向____（填“相同”或“相反”），而且弹簧的形变越大，这个力就越_______（填“大”或“小”）。
弹性
大
五、课堂练习
弹簧受力发生形变，不受力时能恢复原状，所以弹簧的形变是弹性形变。
用手拉弹簧时，弹簧发生了弹性形变，弹簧由于要恢复原状就会对跟它接触的物体产生一个力的作用，这个力就是弹力；人手的拉力方向是向上的，而弹力的方向是向下的，弹力的方向与手的拉力方向是相反的。
在弹性限度内，弹簧的形变越大，产生的弹力就越大。
相反
6. 如图a是使用弹簧测力计测力时的情景，请指出图中存在的操作错误： 。纠正错误后在弹簧测力计下挂一物体（如图b所示），当物体静止时，弹簧测力计的示数为 N。若将此弹簧测力计、物体如图c所示进行测量，静止时测力计的示数与b相比将 （变大/不变/变小）。
拉力方向没有与弹簧的轴线方向一致
变大
2
五、课堂练习
解析见下页
为减少弹簧与外壳之间的摩擦，防止挂钩被卡住，拉力方向应与弹簧的轴线方向一致，如图所示，存在的操作错误为拉力方向没有与弹簧的轴线方向一致。
如图所示，弹簧测力计每大格为1N，平均分成5小格，即分度值为0.2N，示数为2N。
将弹簧测力计倒置，弹簧承受的拉力为物体与弹簧测力计外壳的总重力，所以静止时测力计的示数与b相比将变大。
五、课堂练习
7. 在“用弹簧测力计测量力的大小”实验中：
①弹簧测力计能够测量力的大小，利用的是______。
A. 力可以改变弹簧的形状
B. 力可以改变弹簧的运动方向
C. 力可以改变弹簧的运动快慢
②在进行图所示的实验前，应将弹簧测力计沿_____方向放置，然后进行调零。
③小明同学猜想：用两个不同的弹簧测力计，分别测量相同的力，示数可能不同。以下设计中，能验证该猜想的是_____。
A. 测量一根头发能承受的拉力 B. 测量同一个木块受到的重力
C. 测量让小武感受相同的拉力 D. 测量拉动同一个木块的拉力
A
水平
B
五、课堂练习
（1）弹簧测力计测量力的大小是利用力可以改变弹簧的长度，即改变弹簧的形状，故选A。
（2）实验时，需要水平拉动木块，所以在实验前，应将弹簧测力计沿水平方向进行调零。
（3）用两个不同的弹簧测力计，分别测量相同的力，要控制力大小不变。
A. 测量一根头发能承受的拉力，头发断时，力会突变，不好读数，不能验证，故A不符合题意；B. 测量同一个木块受到的重力，木块重力不变，方向竖直向下，能验证，故B符合题意；C. 测量让小武感受相同的拉力，人的感觉不精确，不能验证，故C不符合题意；D.测量拉动同一个木块的拉力，人拉动速度不同，会导致拉力示数不同，不能验证，故D不符合题意。
五、课堂练习
故选B。
8. 某同学做“探究弹簧弹力与弹簧伸长关系”的实验。先将弹簧平放在水平桌面上，测出弹簧的自然长度L0=3.5cm，再将弹簧的上端挂在铁架台上，使弹簧处于竖直状态，如图（a）所示。然后将钩码逐个挂在弹簧的下端，测出相应的弹簧总长度L，算出弹簧伸长量x=L-L0，记录实验数据，作出弹簧下端所受拉力F随弹簧伸长量x变化的图像，如图（b）所示。
（1）弹簧具有________（填“弹性”或“塑性”），测出相应的弹簧长度需要用到____________；
（2）图（b）中，直线没过坐标原点，
可能的原因是______；
A．坐标标度选取不合理
B．钩码重力的测量值都偏大
C．弹簧自身重力的影响
C
刻度尺
作用点
五、课堂练习
（1）弹性形变可以还原，塑性形变不能还原，由于弹簧在一定范围内形变后可复原，故弹簧具有弹性。
刻度尺是测量长度的工具，所以测出相应的弹簧长度需要用到刻度尺。
（2）弹簧竖直悬挂时，由于自身重力的影响，会伸长一些，此时弹簧的长度比平放在水平面的弹簧长度更长，所以图（b）中，直线没过坐标原点，与坐标标度的选取和钩码的重力选取无关，故AB不符合题意，C符合题意。
五、课堂练习
故选C。
（3）该同学用实验中的弹簧制作了一个弹簧测力计，弹簧测力计的工作原理是________________________，
将该弹簧秤竖直放置，未挂重物时，指针与零刻度对齐，悬挂某一重物时，如图（c）所示读数为____N，此时弹簧总长为 ___ cm。
10
3
弹簧的伸长与受到的拉力成正比
五、课堂练习
在弹性限度内，
（3）该弹簧测力计是利用在弹性限度内，弹簧的伸长与
受到的拉力成正比原理制成的。
由图（c）可知，弹簧测力计的分度值为0.2N，故图中弹簧测力计的示数为3N；由图（b）可知，向上延长图像中的直线，此时弹簧的伸长量为6.5cm，故弹簧总长
