(共27张PPT)
物理 人教版（2024）
八年级下册

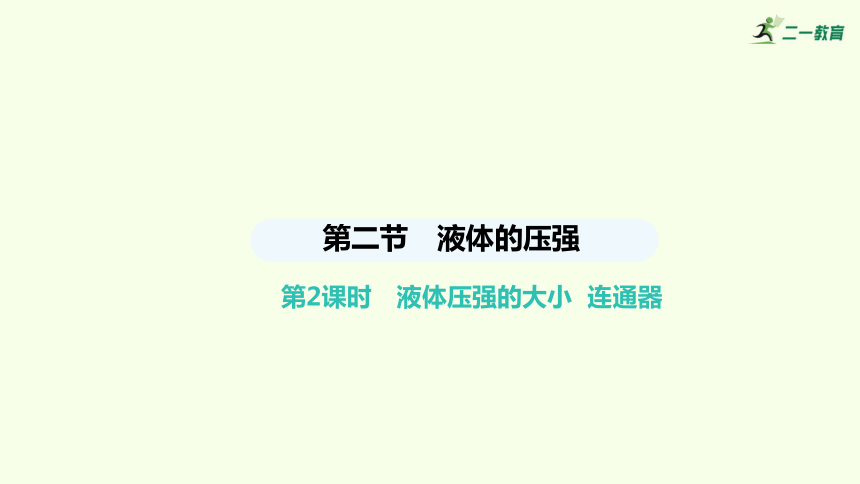

第二节　液体的压强
第2课时　液体压强的大小 连通器

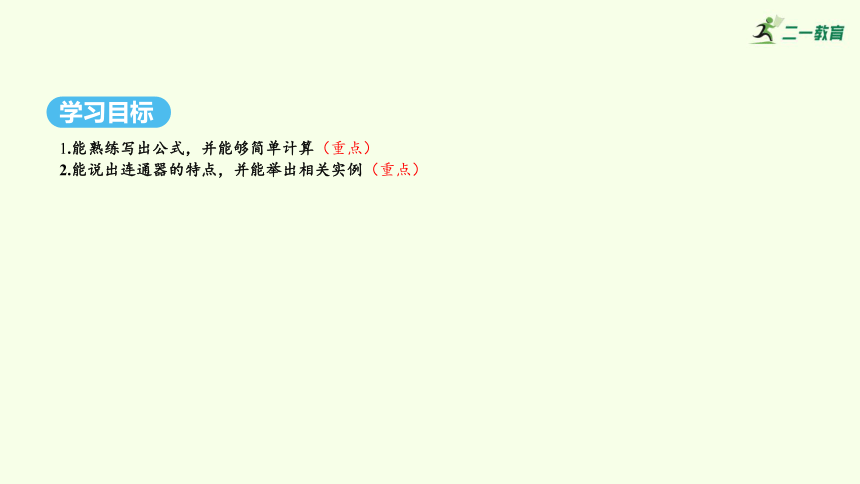

学习目标
1.能熟练写出公式，并能够简单计算（重点）
2.能说出连通器的特点，并能举出相关实例（重点）

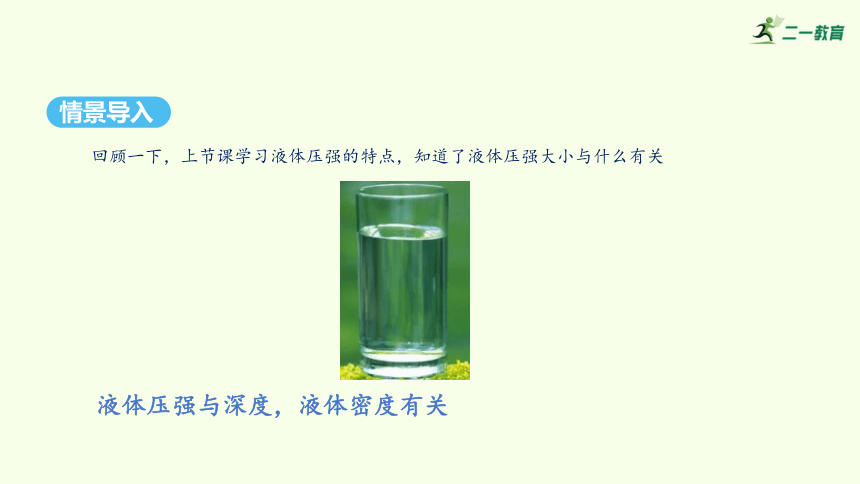

情景导入
回顾一下，上节课学习液体压强的特点，知道了液体压强大小与什么有关
液体压强与深度，液体密度有关
知识点1　液体压强的大小
新知讲解

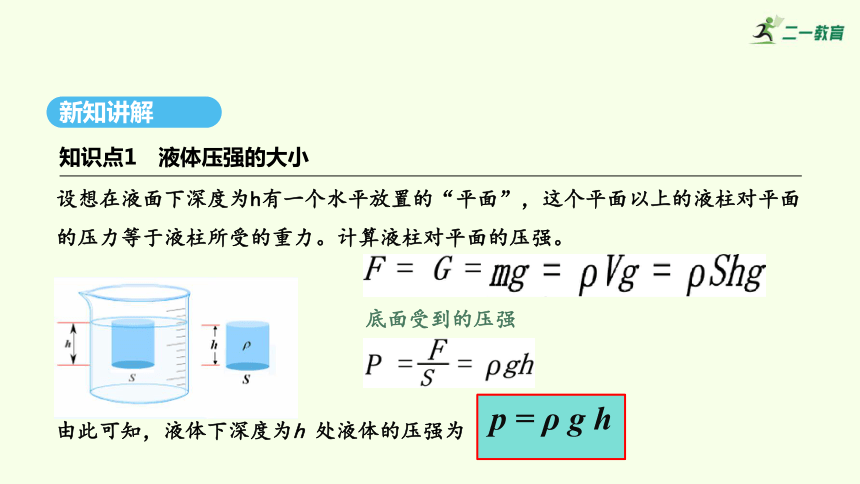

设想在液面下深度为h有一个水平放置的“平面”，这个平面以上的液柱对平面的压力等于液柱所受的重力。计算液柱对平面的压强。
底面受到的压强
由此可知，液体下深度为h 处液体的压强为
p = ρ g h
知识点1　液体压强的大小
新知讲解
p---Pa；ρ---kg/m3；h---m。
p＝ρgh应用说明：
（1）只适用于静止的液体内部压强的计算
（2）液体的压强只与液体的密度和深度有关，而与液体的质量、体积、重力、容器的底面积、容器形状均无关。
（3）h是指深度——是从液体的自由表面到该处的竖直距离。
（4）计算时要统一单位：
知识点1　液体压强的大小
新知讲解

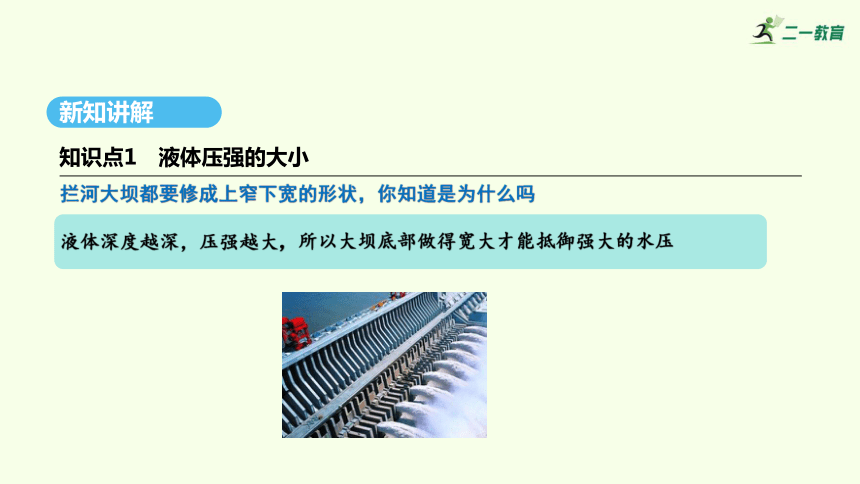

拦河大坝都要修成上窄下宽的形状，你知道是为什么吗
液体深度越深，压强越大，所以大坝底部做得宽大才能抵御强大的水压
知识点1　液体压强的大小
新知讲解
帕斯卡在1648年表演了一个著名的实验：他用一个密闭的装满水的桶，在桶盖上插入一根细长的管子，从楼房的阳台上向细管子里灌水。结果只用了几杯水，就把桶压裂了，桶里的水就从裂缝中流了出来。
原来由于细管子的容积较小，几杯水灌进去，其深度h变得很大，能对水桶产生很大的压强。这个很大的压强就在各个方向产生很大的压力，把桶压裂了
帕斯卡裂桶实验

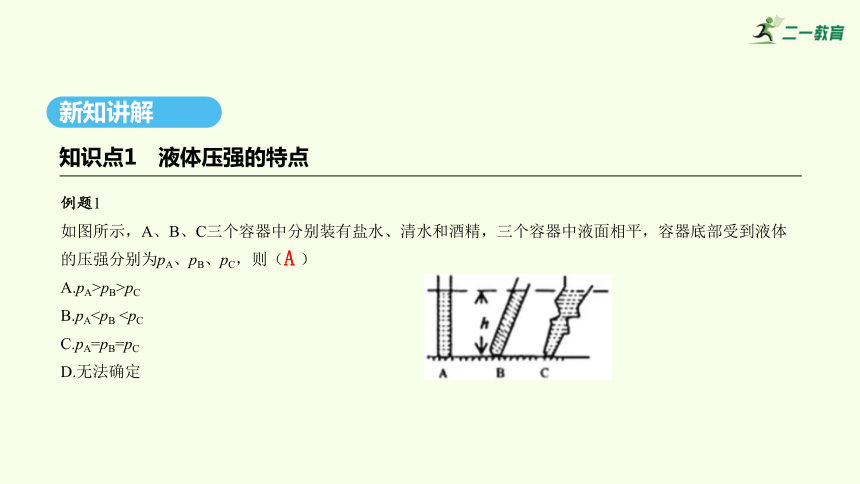

例题1
如图所示，A、B、C三个容器中分别装有盐水、清水和酒精，三个容器中液面相平，容器底部受到液体的压强分别为pA、pB、pC，则（ ）
A.pA>pB>pC
B.pAC.pA=pB=pC
D.无法确定
知识点1　液体压强的特点
新知讲解
A
解析：
根据p＝ρgh，A、B、C三个容器中液面相平，深度相同。液体密度越大，压强越大。故选：A。
知识点1　液体压强的特点
新知讲解
例题2
知识点1　液体压强的特点
新知讲解
如图所示，在质量为1 kg 的容器内装有5 kg的水，容器底面积为100 cm2，容器放在水平桌面上，桌面面积为0.9m2 （取g=10 N/kg）。求：
（1）水对A 点的压强；
（2）水对容器底部的压强。
（1）hA=100cm-35cm=65cm=0.65m
A点的压强为：pA=ρghA=1.0×103kg/m3×10N/kg×0.65m
=6 500 Pa
例题2
知识点1　液体压强的特点
新知讲解
（2）容器底部的压强为：p=ρgh=1.0×103kg/m3×10N/kg×1m=1.0×104 Pa
如图所示，在质量为1 kg 的容器内装有5 kg的水，容器底面积为100 cm2，容器放在水平桌面上，桌面面积为0.9m2 （取g=10 N/kg）。求：
（1）水对A 点的压强；
（2）水对容器底部的压强。
解析：（1）液体压强大小与液体密度，深度有关
根据p=ρgh
hA=100cm-35cm=65cm=0.65m
A点的压强为：pA=ρghA=1.0×103kg/m3×10N/kg×0.65m=6500 Pa
（2）容器底部的压强为：p=ρgh=1.0×103kg/m3×10N/kg×1m=1.0×104 Pa
知识点1　液体压强的特点
新知讲解
知识点2　连通器
新知讲解
连通器:上端开口、下端连通的容器叫做连通器
连通器的特点：连通器里装同种液体,当液体不流动时,连通器各个部分中的液面总是相平的
知识点2　连通器
新知讲解
连通器原理
假设容器A、B位置有一竖直膜片分析图中p1与p2的大小
p2
p1
液体不流动时：
液片AB 处于平衡状态
液片两侧受到压力相等：F1=F2 F1=P1S F2=P2S
所以液片两侧受到压强相等：p1=p2
所以h1=h2 。 即：两管液面相平。
所以p=ρgh1 =ρgh2
知识点2　连通器
新知讲解
常见的连通器

茶壶的壶身和壶嘴构成连通器，方便倒水 下水弯的U型“反水弯”是一个连通器，阻挡下水道的异味进入室内 锅炉水位计的玻璃管和锅炉构成连通器，可显示锅炉内的水位 水塔和自来水管构成连通器，将水送到千家万户
知识点2　连通器
新知讲解
常见的连通器

过路涵洞是一个连通器，使水从道路一侧流到另一侧 养殖场的自动加水器实质上也是一个连通器，可保持饮水槽内水位不变 船闸利用连通器原理实现船只通航
知识点2　连通器
新知讲解
三峡船闸——世界上最大的人造连通器
甲：打开上游阀门A，闸室和上游水道构成了一个连通器.
乙：闸室水面上升到和上游水面相平后，打开上游闸门，船驶入闸室.
知识点2　连通器
新知讲解
三峡船闸——世界上最大的人造连通器
丁：闸室水面下降到跟下游水面相平后，打开下游闸门，船驶向下游.
丙：打开下游阀门B，闸室和下游水道构成了一个连通器.
例题1
位于陕西泾阳的郑国渠，是我国古代三大水利工程之一，如图是郑国渠跨路面两侧的截面示意图，两侧水渠和中间的涵洞可以看作是一个________；当水不流动时，水对A点的压强______（选填“大于”、“等于”或“小于”）水对B点的压强。
知识点2　连通器
新知讲解
连通器
小于
解析：
[1] 跨路面两侧的水渠是上端开口、下端连通的，当液体不流动时，液面总保持相平，因此两侧水渠和中间的涵洞可看作一个连通器；
[2]由图可知，A点到液面的深度要小于B点到液面的深度，即hA知识点2　连通器
新知讲解
例题2
下列不是利用连通器原理工作的是（　　）。
A. 茶壶 B. 船闸 C. 抽水机 D. 地漏
知识点2　连通器
新知讲解
C
解析：
A．茶壶的壶盖上有小孔，壶嘴上端有口，壶身和壶嘴底部相连通，是连通器，故A符合题意；
B．船闸的上游阀门打开时，上游和闸室构连通器，下游阀门打开时，下游和闸室构成通器，故B符合题意；
C．抽水机是利用大气压来工作的，不是利用连通器原理工作的，故C不符合题意；
D．地漏是利用连通器原理工作的，故D符合题意。故选C。
知识点2　连通器
新知讲解
课后总结
