物理 人教版（2024）
八年级下册
第四节　跨学科实践：制作简易活塞式抽水机

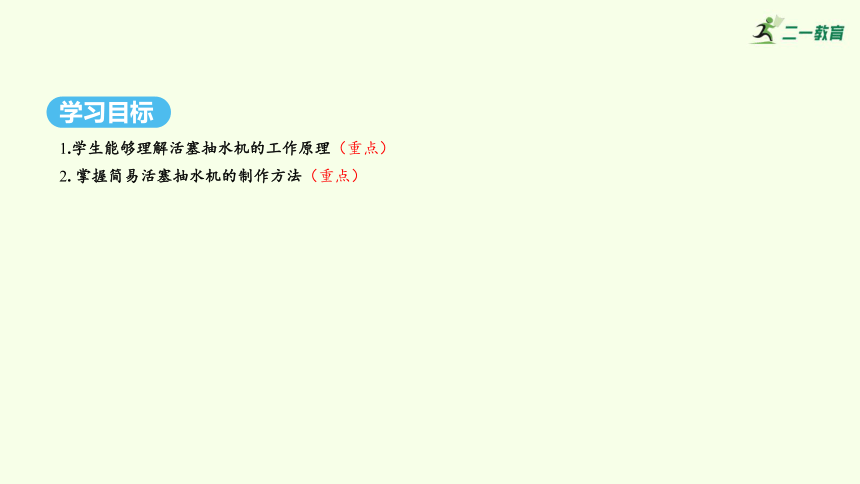

学习目标
1.学生能够理解活塞抽水机的工作原理（重点）
2. 掌握简易活塞抽水机的制作方法（重点）
情景导入
在制作之前先了解一下活塞式抽水机的原理吧

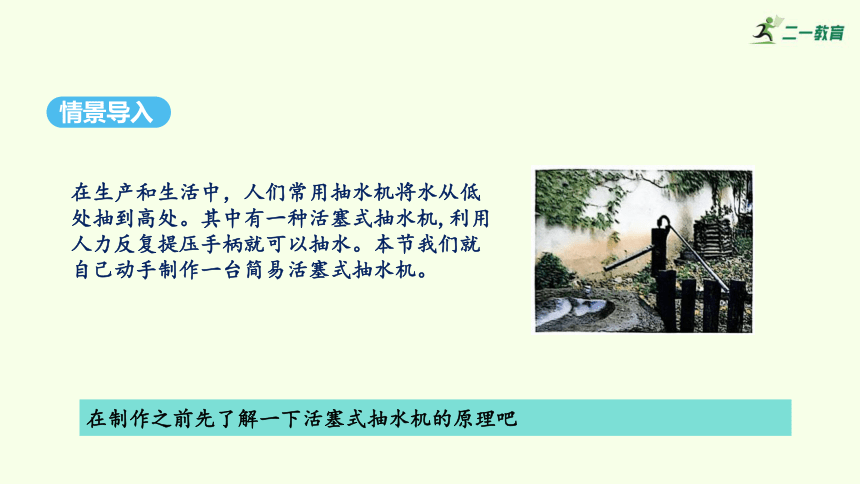

在生产和生活中，人们常用抽水机将水从低处抽到高处。其中有一种活塞式抽水机,利用人力反复提压手柄就可以抽水。本节我们就自己动手制作一台简易活塞式抽水机。
知识点1　活塞式抽水机的工作原理
新知讲解

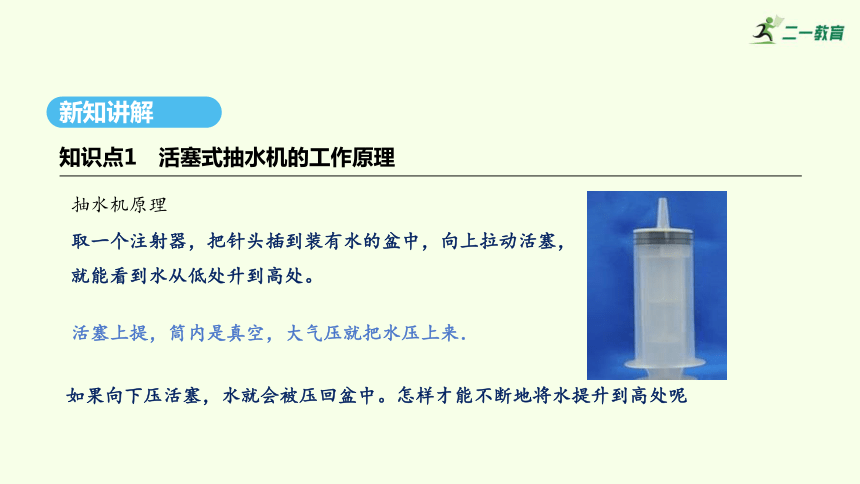

取一个注射器，把针头插到装有水的盆中，向上拉动活塞，就能看到水从低处升到高处。
活塞上提，筒内是真空，大气压就把水压上来．
如果向下压活塞，水就会被压回盆中。怎样才能不断地将水提升到高处呢
抽水机原理
知识点1　活塞式抽水机的工作原理
新知讲解

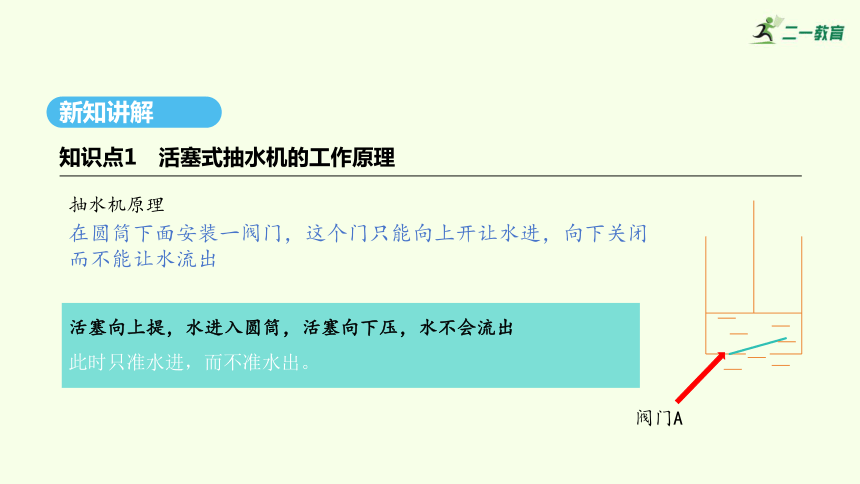

活塞向上提，水进入圆筒，活塞向下压，水不会流出
此时只准水进，而不准水出。
抽水机原理
在圆筒下面安装一阀门，这个门只能向上开让水进，向下关闭而不能让水流出
阀门A
知识点1　活塞式抽水机的工作原理
新知讲解
活塞向上提，水进入圆筒，活塞向下压，圆筒内的水通过阀门B，水多后从出口出去
抽水机原理
水越进越多，在活塞处做个阀门，在圆筒上方开一个口就能达到把水从低处送到高处
阀门B
知识点1　活塞式抽水机的工作原理
新知讲解

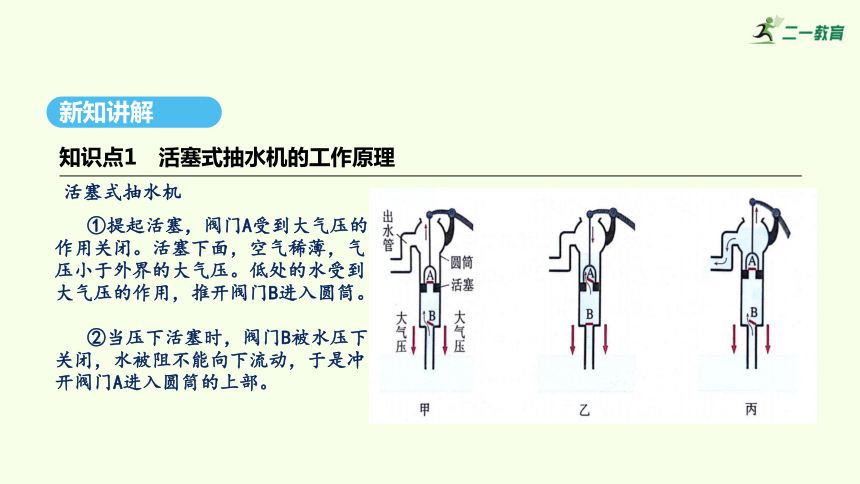

①提起活塞，阀门A受到大气压的作用关闭。活塞下面，空气稀薄，气压小于外界的大气压。低处的水受到大气压的作用，推开阀门B进入圆筒。
②当压下活塞时，阀门B被水压下关闭，水被阻不能向下流动，于是冲开阀门A进入圆筒的上部。
活塞式抽水机
知识点1　活塞式抽水机的工作原理
新知讲解

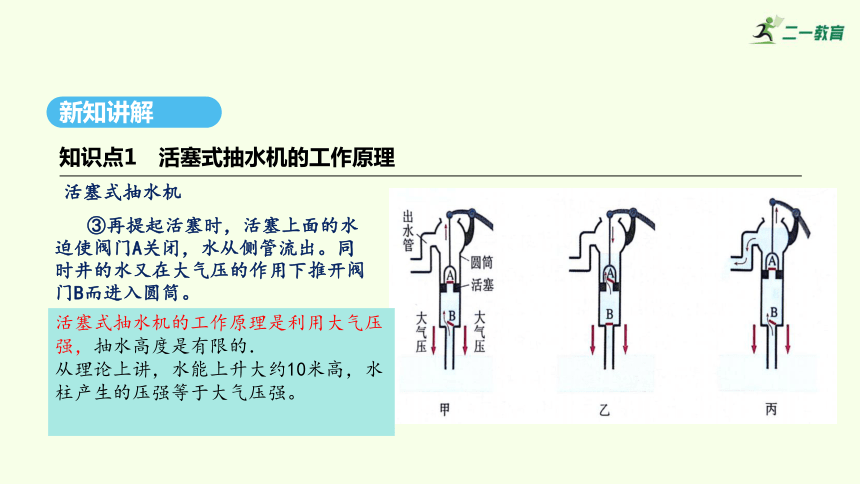

③再提起活塞时，活塞上面的水迫使阀门A关闭，水从侧管流出。同时井的水又在大气压的作用下推开阀门B而进入圆筒。
活塞式抽水机
活塞式抽水机的工作原理是利用大气压强，抽水高度是有限的．
从理论上讲，水能上升大约10米高，水柱产生的压强等于大气压强。
例题1
下列事例中没有利用大气压强的是（ ）
A. 用活塞式抽水机将水抽到高处
B. 护士用注射器给病人注射药液
C. 用吸管吸饮料盒中的牛奶
D. 吸盘可以吸在光滑的墙上
知识点1　活塞式抽水机的工作原理
新知讲解
B
解析：
注射时，护士用力推动活塞，使针筒内药液的压强增大，从而将药液推入病人肌肉中，该过程和大气压无关。其他选项都利用了大气压强。故选B。
知识点1　活塞式抽水机的工作原理
新知讲解
例题2
知识点1　活塞式抽水机的工作原理
新知讲解
常见的活塞式抽水机，图中表示了它的工作原理:当提起活塞时,阀门B关闭,大气压迫使水推开阀门____进入圆筒;压下活塞时,阀门A关闭,水不能往下流，就推开阀门_____进到活塞上方；(均选填“A或B”）
A
B
解析：活塞式抽水机利用大气压强，当提起活塞时，进水口的阀门打开，在大气压的作用下进水。
放下活塞时，进水口活塞闭合。
知识点1　活塞式抽水机的工作原理
新知讲解
知识点2　制作简易活塞式抽水机
新知讲解
设计制作
活塞式抽水机的工作原理是利用了大气压，所以一定要注意圆筒内的密封性
可利用塑料瓶，瓶身作为圆筒，底部裁剪下来，作为活塞。注意和瓶身尽量贴合
抽水机有两个阀门，一个在进水口，一个在活塞处。
知识点2　制作简易活塞式抽水机
新知讲解
材料
一个用来装洗涤液的空瓶子，一根筷子，一块塑料片，一个玻璃球，一块橡皮膏，一根塑料管
阀门
知识点2　制作简易活塞式抽水机
新知讲解
①剪下瓶子的瓶底，瓶子上部作为抽水机的圆简。把瓶底再略剪一小部分作为活塞，使瓶底的外径与瓶子的内径相吻合
知识点2　制作简易活塞式抽水机
新知讲解
②在瓶子的侧壁上打一个出水口，插上一段塑料管作为出水管。拔掉瓶盖上的小帽，把瓶口作为进水口
知识点2　制作简易活塞式抽水机
新知讲解
③在活塞上打两个孔A、B,中间的孔A用来固定筷子。用橡皮膏把塑料片的一边黏在活塞上，使塑料片能盖住孔B,作为一个阀门。把玻璃球放到瓶子里作为另一个阀门
知识点2　制作简易活塞式抽水机
新知讲解
④装上活塞，抽水机就组装好了。将瓶口朝下浸入水中，上下拉动活塞，抽水机就会把水抽上来
知识点2　制作简易活塞式抽水机
新知讲解
将整个装置装满水，注意水位应低于出水口。上下移动活塞杆，观察水是否能通过单向阀门被有效吸入并排出。特别注意检查单向阀门的工作效果，确保水在活塞上升时能够进入瓶内，而在活塞下降时不会回流。
如果发现有漏水或回流现象，检查各连接处的密封性和单向阀门的工作效果，并进行必要的调整。
测试与调整
知识点2　制作简易活塞式抽水机
新知讲解
测试成功，你的简易活塞式抽水机就制作完成了。将抽水机的进水管插入盛水的大杯子中。观察水被不断抽出的过程，注意观察活塞上下运动时，单向阀门的开启和关闭情况。能用大气压的原理，阐述活塞式抽水机整个工作过程。
展示与交流
例题1
知识点2　制作简易活塞式抽水机
新知讲解
活塞式抽水机是利用了________把水从低处提向高处,用刀切菜，是利用________________增大压强。
大气压
减小受力面积
解析：活塞式抽水机利用大气压强，用刀切菜，是利用受力面积越小，压强越大
知识点2　制作简易活塞式抽水机
新知讲解
例题2
知识点2　制作简易活塞式抽水机
新知讲解
活塞式抽水机是理论上可以抽取约____米的水。在自制抽水机时，______（填“需要”或“不需要”）保证圆筒和活塞密封性良好。
10
需要
解析：活塞式抽水机利用大气压强，标准大气压理论上可以抽取至少10米的水柱。在自制活塞式抽水机时，必须密封好，否则大气互通，抽取不上水。
知识点2　制作简易活塞式抽水机
新知讲解
课后总结
