第八章 运动和力
第5节 跨学科实践：桥

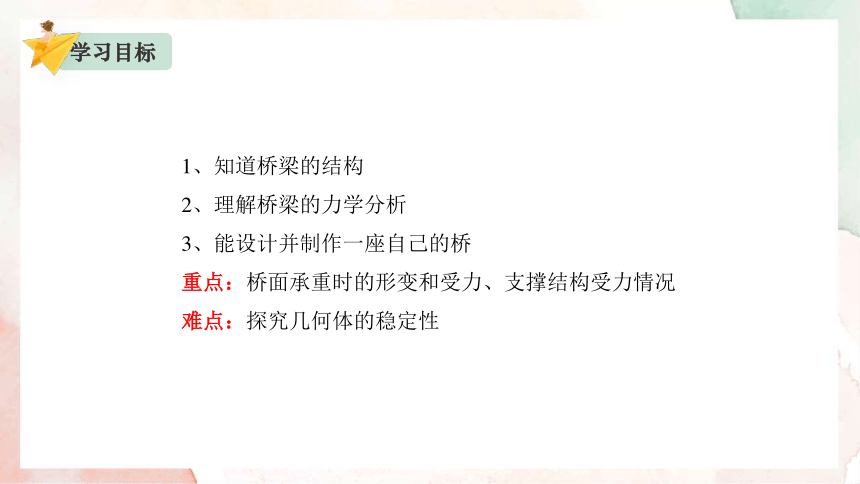

1、知道桥梁的结构
2、理解桥梁的力学分析
3、能设计并制作一座自己的桥
重点：桥面承重时的形变和受力、支撑结构受力情况
难点：探究几何体的稳定性
学习目标
几千年前，人们为跨越小溪，将树干跨放在小溪两岸，发明了最早的桥。
早期的桥梁通常由木材和石块组成。
新知导入
现代的桥梁通常由钢、混凝土和其他高强度材料构建，形状多种多样。其中，材料与结构是桥梁设计的两大关键。
观察与思考
几千年前，人们发明了最早的桥。早期的桥梁通常由木材和石块组成，现代桥梁通常由钢、混凝土和其他高强度材料构建，形状多种多样。那么桥梁设计的关键是什么呢
新知学习
01 桥梁的结构

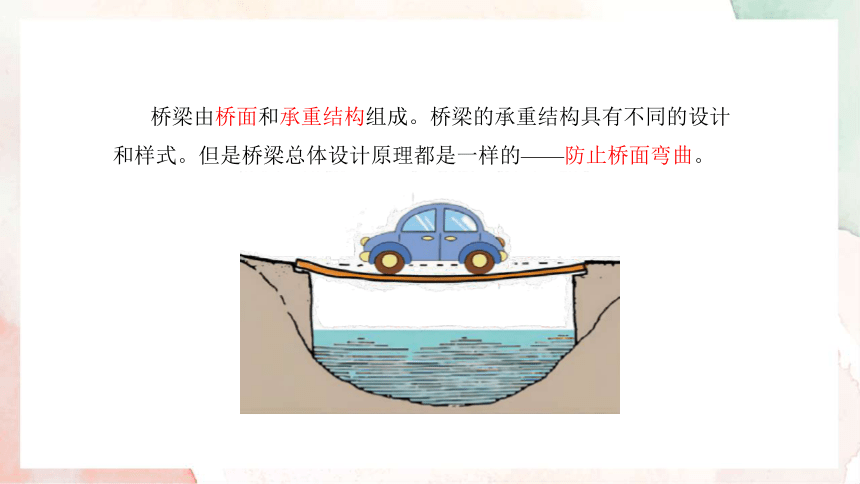

桥梁由桥面和承重结构组成。桥梁的承重结构具有不同的设计和样式。但是桥梁总体设计原理都是一样的——防止桥面弯曲。

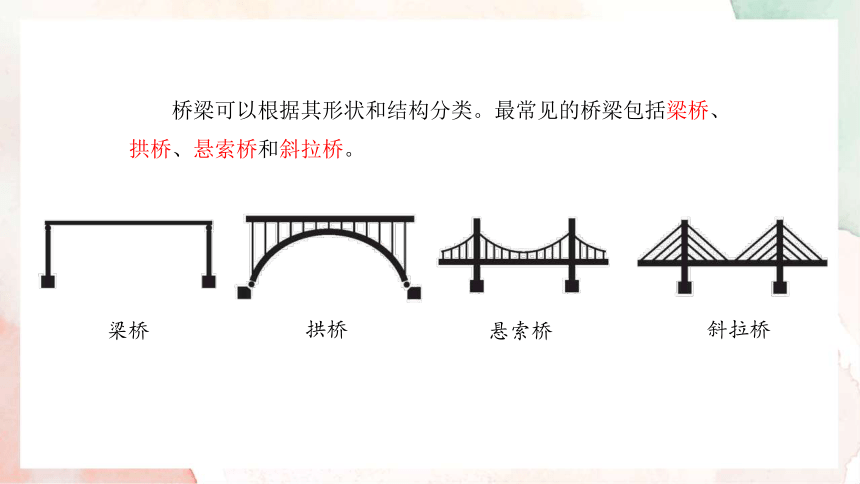

桥梁可以根据其形状和结构分类。最常见的桥梁包括梁桥、拱桥、悬索桥和斜拉桥。
梁桥
斜拉桥
拱桥
悬索桥
用一块表面画有方格的海绵块模拟桥面，用手按压海绵块来模拟负载(桥梁承载的车辆、行人等对桥面的压力)。如图所示，海绵块在负载作用下发生了弯曲形变，上层方格被挤压变窄，下层方格被拉伸变宽。
桥面承重时的形变和受力
演示实验
02 桥梁的力学分析
分析可知，桥梁上表面受到压力，下表面受到拉力。当负载增加时，桥梁弯曲形变程度会随之增加，如果弯曲形变超出桥梁允许的形变范围，桥梁就可能发生坍塌。
如果你是一名桥梁工程师，如何避免桥梁发生大的弯曲形变，提高桥梁承重能力，避免桥梁坍塌呢
梁桥是结构最简单的桥，为减小桥面弯曲形变，在桥面下加一个桥墩，即可为桥面提供一个向上的力。所有支撑桥面的力的合力(用向上的蓝色箭头表示)，与桥面及负载的合力(用向下的红色箭头表示)平衡。可见，根据二力平衡条件，无论什么样的桥梁结构，都会产生一个向上的合力作为桥面的支撑力。
支撑结构受力情况
理论探究
支撑结构产生一个向上的合力，与桥面及负载的合力平衡。
斜拉桥
拱桥
悬索桥
梁桥
找一个硬直筒圈，中间套一根橡皮筋,如图所示，用手轻压顶部，观察皮筋的形变，思考拱桥形状与桥面负载的关系。
体验拱桥的支撑结构
活动
如何在桥梁负载增加时保持桥梁结构稳定、不易弯曲，这也是设计桥梁应考虑的问题。哪种几何元素构成的物体稳定性好呢
思考
将几根橡皮筋连接起来后，穿过吸管再首尾连接，分别搭成三角形和矩形结构。如图所示，利用悬挂重物对以。上结构施加向下的力。请比较三角形、矩形结构的稳定性有什么不同。
探究几何体的稳定性
实验探究
矩形结构的物体受力时还可能变形为平行四边形结构
三角形结构的物体受力时形状保持不变
矩形结构的物体受力时水平部分弯曲
材料
吸管、
橡皮筋、
细线等
三角形具有很好的结构稳定性。三角形是现代桥梁的基本结构元素，它有相对较轻的自重且能承受更大的压力和拉力。因此，在设计上常常利用三角形结构来加固桥梁。
武汉长江大桥的三角形桁架结构
长沙猴子石大桥的“V”字形桥墩
设计并制作一座可承载重物的纸桥，至少能跨越25cm的峡谷，宽度大于10cm，最小承重为0.2N。
材料与工具选用参考
A4纸、双面胶、剪刀、刻度尺、铅笔、砝码和硬币等
1.在桥中间放置重物，要求放上后至少保持5s,纸桥不塌落，记下纸桥承重;
2.每组可尝试3次，取最高成绩。
测试要求
03 设计并制作一座自己的桥
各小组介绍设计思路，展示制作的纸桥，交流存在的问题和需要改进的地方。例如，可以使用哪些新技术 设计过程中如何对设计的模型进行负载测试
交流评估
土木工程学家，桥梁专家，主持修建了我国自己设计并建造的第一座现代化大型桥梁——钱塘江大桥。
茅以升
（1896 — 1989）
钱塘江大桥
中国正从桥梁大国迈向桥梁强国!一座座雄伟壮丽的现代化桥梁正在把跨越大江、大河、高山、峡谷的千年梦想变成现实。纵观祖国大地百万座大桥，从赵州桥到港珠澳大桥，连接时代文明的宏伟大桥正在贯通华夏大地!
沪苏通长江公铁大桥
矮寨大桥
港珠澳大桥
梁桥
拱桥
悬索桥
斜拉桥
桥梁的结构
桥
桥梁的力学分析
设计并制作一座自己的桥
桥面承重时的形变和受力
支撑结构受力情况
探究几何体的稳定性
设计
制作
测试
评估
课堂小结
