(共18张PPT)
第四章　神奇的透镜
第一节　凸透镜与凹透镜
预习清单

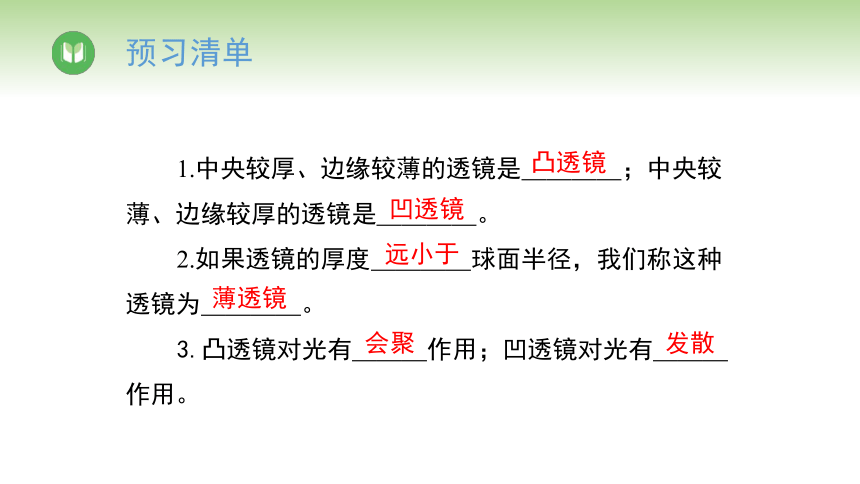

1.中央较厚、边缘较薄的透镜是＿＿＿＿；中央较薄、边缘较厚的透镜是＿＿＿＿。
2.如果透镜的厚度＿＿＿＿球面半径，我们称这种透镜为＿＿＿＿。
3.凸透镜对光有＿＿＿作用；凹透镜对光有＿＿＿作用。
凸透镜
凹透镜
远小于
薄透镜
会聚
发散
预习清单

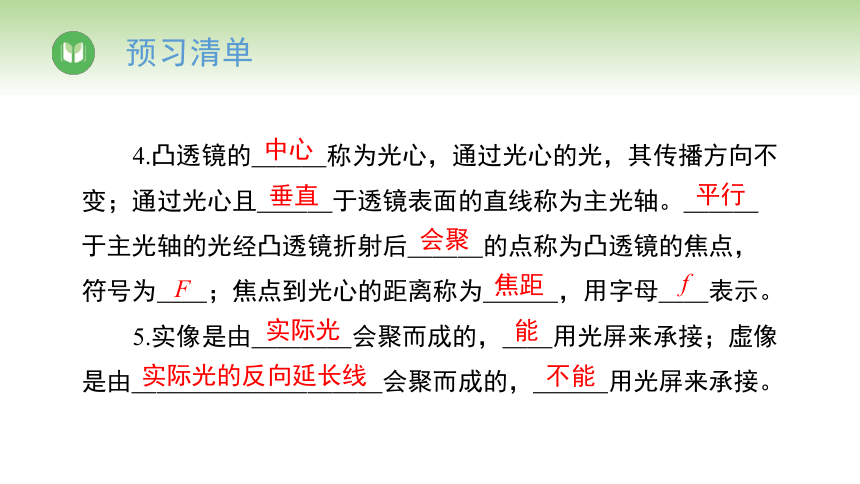

4.凸透镜的＿＿＿称为光心，通过光心的光，其传播方向不变；通过光心且＿＿＿于透镜表面的直线称为主光轴。＿＿＿于主光轴的光经凸透镜折射后＿＿＿的点称为凸透镜的焦点，符号为＿＿；焦点到光心的距离称为＿＿＿，用字母＿＿表示。
5.实像是由＿＿＿＿会聚而成的，＿＿用光屏来承接；虚像是由＿＿＿＿＿＿＿＿＿＿会聚而成的，＿＿＿用光屏来承接。
中心
垂直
平行
会聚
F
焦距
f
实际光
能
实际光的反向延长线
不能
导入新课

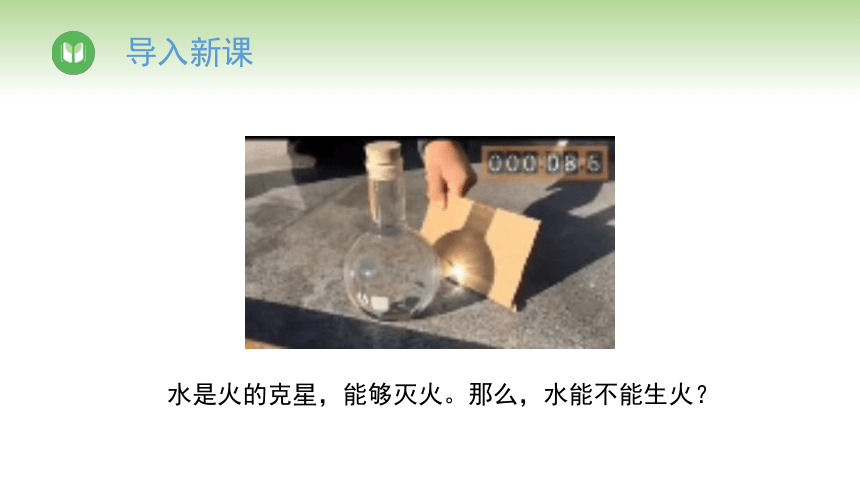

水是火的克星，能够灭火。那么，水能不能生火？
任务一：初识凸透镜和凹透镜

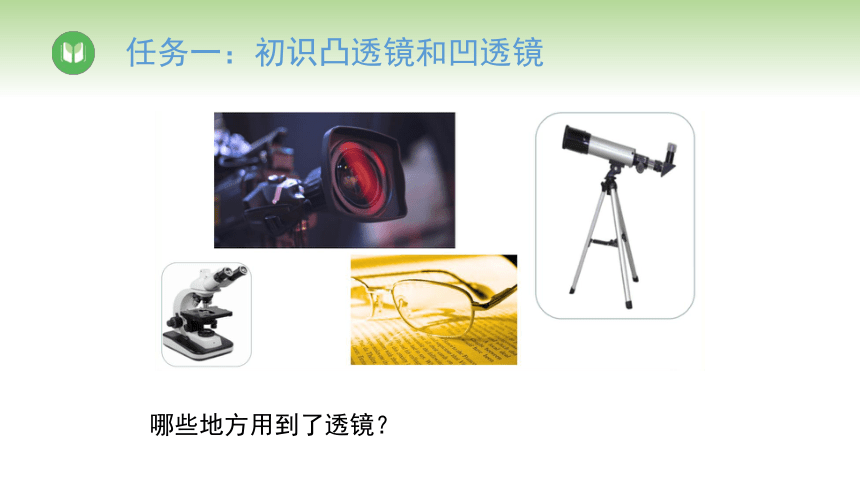

哪些地方用到了透镜？
任务一：初识凸透镜和凹透镜

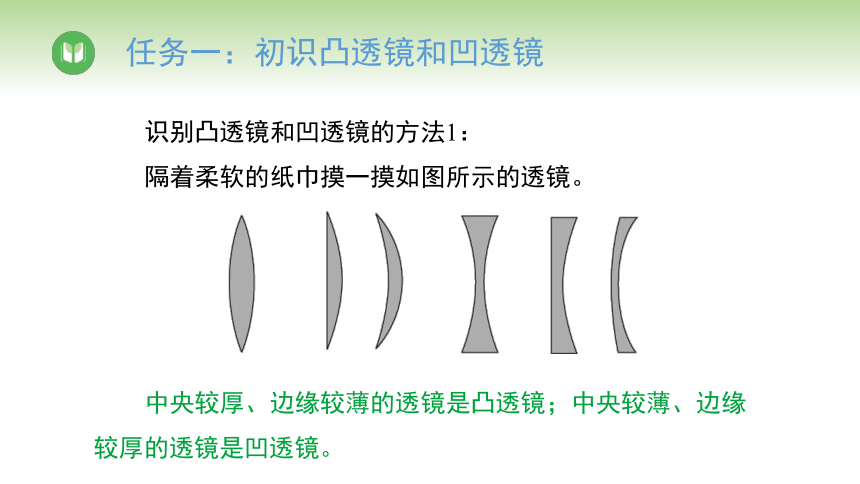

识别凸透镜和凹透镜的方法1：
隔着柔软的纸巾摸一摸如图所示的透镜。
中央较厚、边缘较薄的透镜是凸透镜；中央较薄、边缘较厚的透镜是凹透镜。
任务一：初识凸透镜和凹透镜

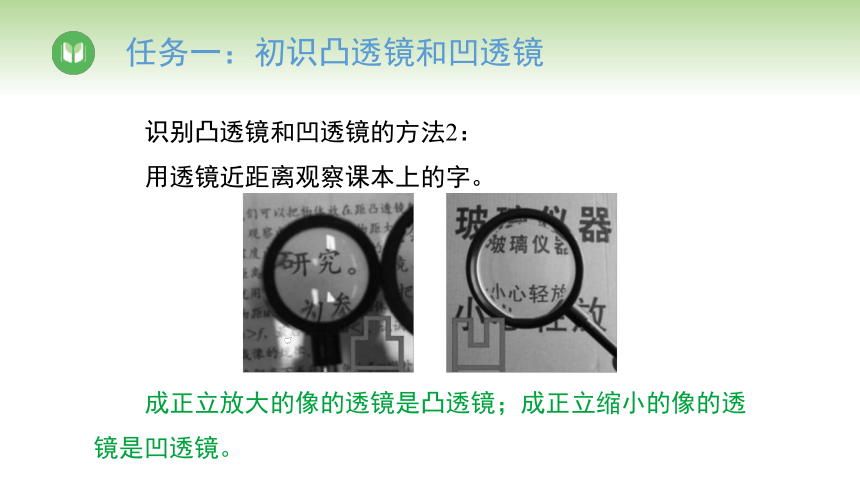

识别凸透镜和凹透镜的方法2：
用透镜近距离观察课本上的字。
成正立放大的像的透镜是凸透镜；成正立缩小的像的透镜是凹透镜。
任务一：初识凸透镜和凹透镜
识别凸透镜和凹透镜的方法3：
观察透镜对光的作用。
任务二：观察平行光通过透镜后的现象
平行光通过凸透镜后的现象
任务二：观察平行光通过透镜后的现象
平行光通过凹透镜后的现象
任务二：观察平行光通过透镜后的现象
作出光路图
任务三：用凸透镜观察物体
用凸透镜观察课本上的文字，从贴近课本开始，逐渐增大凸透镜与课本之间的距离。
文字发生了怎样变化的？你有什么发现？
任务三：用凸透镜观察物体
用凸透镜观察窗外的景物。
提问：
(1)看到的像有什么特点 它是倒立的还是正立的？是放大的还是缩小的？
(2)在凸透镜后面放一张白纸，并调整它到凸透镜的距离在白纸上能否看到窗外景物的像？
核心总结
1.中间厚、边缘薄的为凸透镜，凸透镜对光有会聚作用；中间薄、边缘厚的为凹透镜，凹透镜对光有发散作用。
2.通过透镜光心的光传播方向不变，平行于主光轴的光过焦点(凸透镜为实焦点，凹透镜为虚焦点)。
3.用凸透镜看近处物体时成正立、放大的像，看远处物体时成倒立、缩小的像，像的大小随凸透镜到物体距离的变化而改变。
课堂评价
1.如图所示的透镜属于凹透镜的是　　　　　　　　　(　　)
D
课堂评价
2.如图所示，在MN处放有一个透镜，太阳光从左上方射下来，在透镜的附近放一小纸片，在纸片上可以得到一个很小很亮的光斑，由此可以判断　　　　　　　　　　　　　　(　　)
A.若纸片放在a处，则MN处放的是凸透镜
B.若纸片放在a处，则MN处放的是凹透镜
C.若纸片放在b处，则MN处放的是凸透镜
D.若纸片放在b处，则MN处放的是凹透镜
C
课堂评价
3.一束光在空气中经凹透镜折射后，下列说法中正确的是(　　)
A.一定是平行光束
B.一定是会聚光束
C.一定是发散光束
D.一定比原来的光束更发散一些
D
谢谢！
