第三章　光的世界
第二节　探究：平面镜
成像的特点

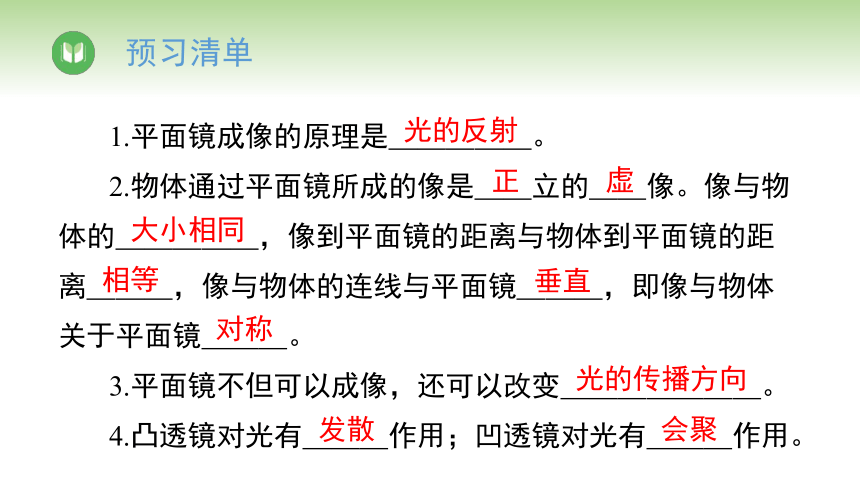

预习清单
1.平面镜成像的原理是＿＿＿＿＿。
2.物体通过平面镜所成的像是＿＿立的＿＿像。像与物体的＿＿＿＿＿，像到平面镜的距离与物体到平面镜的距离＿＿＿，像与物体的连线与平面镜＿＿＿，即像与物体关于平面镜＿＿＿。
3.平面镜不但可以成像，还可以改变＿＿＿＿＿＿＿。
4.凸透镜对光有＿＿＿作用；凹透镜对光有＿＿＿作用。
正
垂直
对称
光的传播方向
发散
光的反射
虚
大小相同
相等
会聚
导入新课
天上的月亮是真的掉到水
里了吗？水里的月亮实际上是
什么呢？
任务一：平面镜成像的特点
生活中的平面镜有哪些？
任务一：平面镜成像的特点

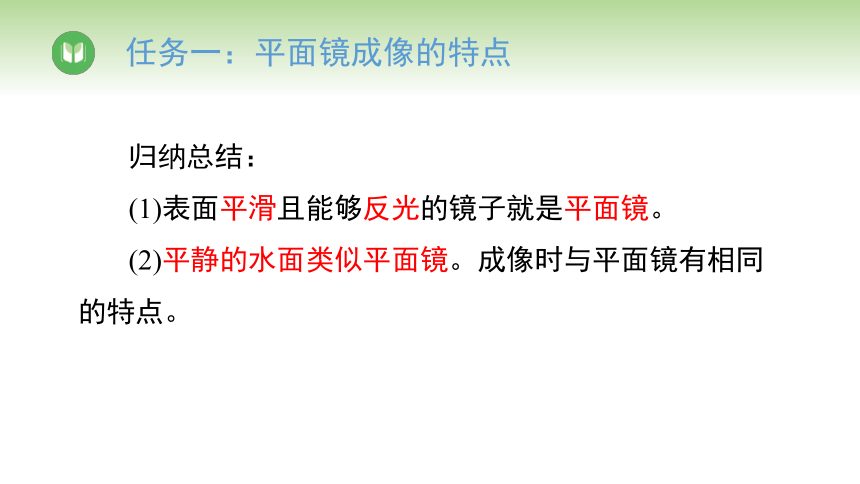

归纳总结：
(1)表面平滑且能够反光的镜子就是平面镜。
(2)平静的水面类似平面镜。成像时与平面镜有相同的特点。
任务一：平面镜成像的特点
一只小猫正在照镜子，你能从中猜一猜平面镜成像有什么特点吗？
任务一：平面镜成像的特点

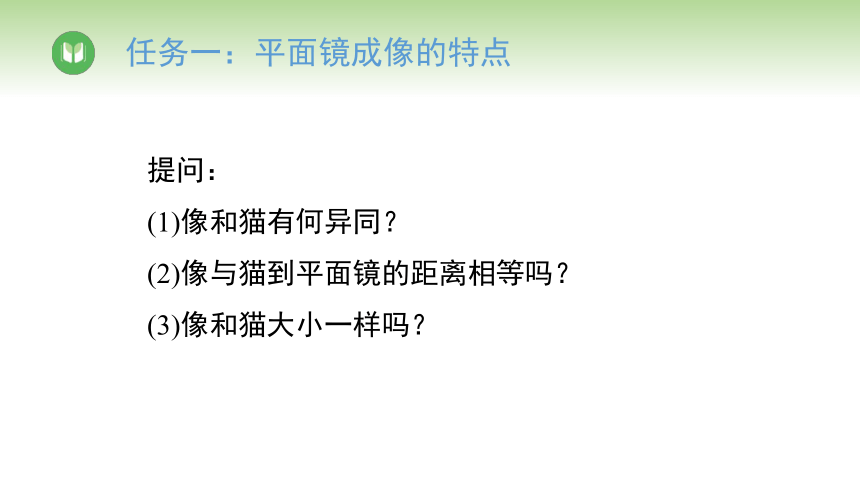

提问：
(1)像和猫有何异同？
(2)像与猫到平面镜的距离相等吗？
(3)像和猫大小一样吗？
任务一：平面镜成像的特点

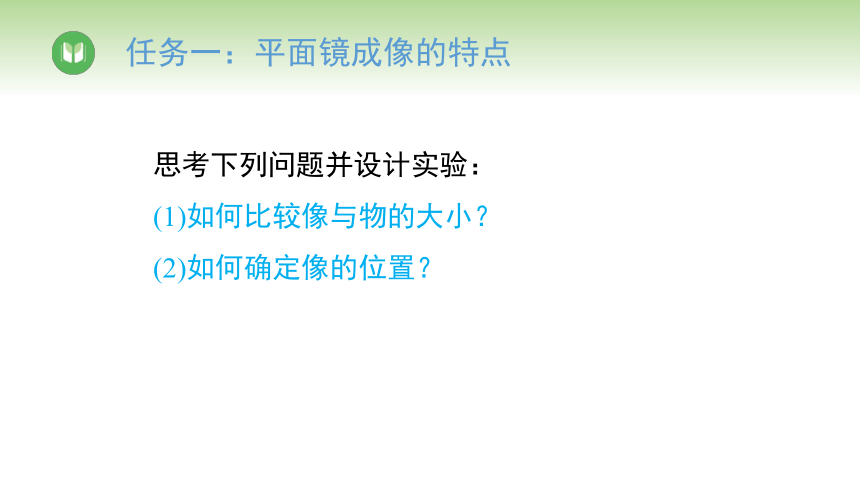

思考下列问题并设计实验：
(1)如何比较像与物的大小？
(2)如何确定像的位置？
任务一：平面镜成像的特点

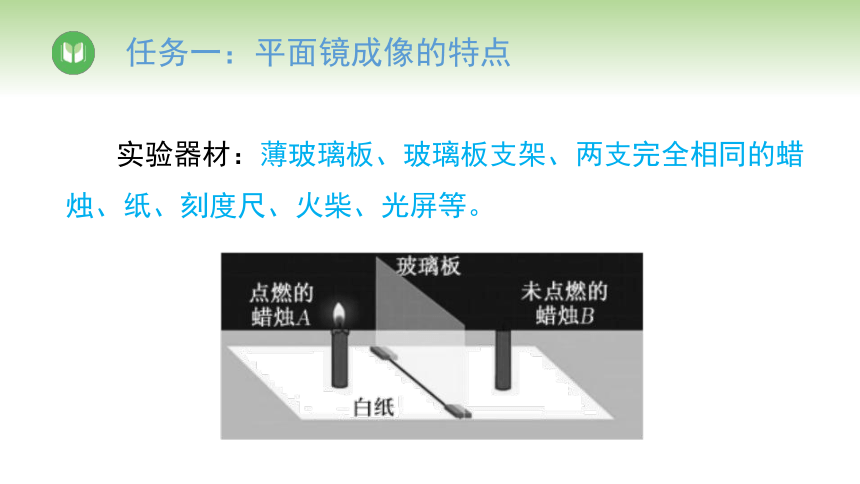

实验器材：薄玻璃板、玻璃板支架、两支完全相同的蜡烛、纸、刻度尺、火柴、光屏等。
任务一：平面镜成像的特点
实验注意事项：
(1)用玻璃板代替平面镜是为了能准确找到像的位置(玻璃板具有透光、能成像的特点)。
(2)用两支相同的蜡烛是为了比较像与物体的大小关系。
(3)使用刻度尺是为了确定像与物体到平面镜的距离的关系。
(4)光屏的作用是检验成像是实像还是虚像。
任务一：平面镜成像的特点
实验数据记录表格：
任务一：平面镜成像的特点
实验结论：
(1)像与物体的大小相等。
(2)像到镜面的距离等于物体到平面镜的距离。
(3)像与物体的连线与镜面垂直。
即平面镜所成的像与物体关于平面镜对称。
任务二：平面镜成像的原理
人眼直接观察点燃的蜡烛 通过平面镜观察点燃的蜡烛
任务二：平面镜成像的原理
(1)光源发出的光直接进入人眼，人眼就看到了物体。
(2)当光源发出的光通过镜面发生反射再进入人眼时，由于人依据光沿直线传播的经验，于是人感觉这些光好像是从进入人眼的光线的反向延长线的焦点S'发出的，S'即为S在平面镜中的像。
任务二：平面镜成像的原理
归纳总结：
(1)平面镜成像的原理是光的反射。
(2)每个物体(发光或反光)点，都有其对应的虚像点。这样由光线的反向延长线会聚形成的像就叫做虚像。虚像可以用眼睛观察到，但不能被光屏接收到。作图时，虚像用虚线表示。
任务二：平面镜成像的原理
平面镜成像的作图：
(1)作垂线；(2)取等距离；(3)画虚像。
任务三：平面镜成像的应用
平面镜在生活中有哪些应用？
对镜化妆、水中倒影、矫正动作等。
平面镜的应用——成像
任务三：平面镜成像的应用
平面镜在生活中有哪些应用？
潜望镜、塔式太阳能电站等。
平面镜的应用——改变光路
核心总结
课堂评价
1.如图所示是四幅关于字母“F”经平面镜反射成像的示意图，其中正确的是　　　　　　　　(　　)
C
课堂评价
2.身高1.6 m的小敏同学从平面镜前2.5 m处面镜，则她在平面镜中的像高为　　　　　　(　　)
A.1.6 m
B.大于1.6 m
C.小于1.6 m
D.不能确定
A
课堂评价
3.某发光点S发出的两条光经平面镜反射后的光分别经过A点和B点射出，根据平面镜成像的特点，在图中画出发光点S的位置。
谢谢！
