第四章　神奇的透镜
第二节　探究：凸透镜
成像的规律
预习清单
1.物体到透镜光心的距离称为＿＿＿；像到透镜光心的距离称为＿＿＿。
2.在探究凸透镜成像的规律时，要将蜡烛、＿＿＿＿、光屏依次安装在光具座上，点燃蜡烛，调整三者的高度，使它们的中心在＿＿＿＿＿。
物距
像距
凸透镜
同一高度
预习清单
缩小
倒立
实像
等大
倒立
实像
放大
倒立
实像
放大
正立
虚像

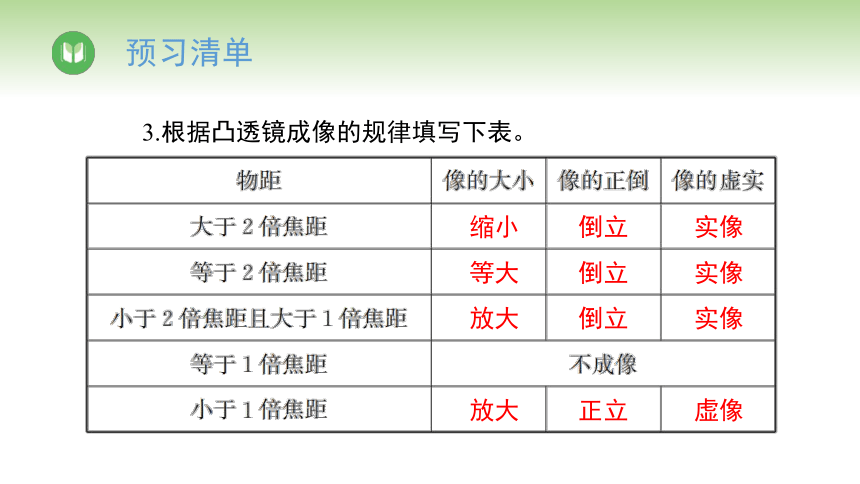

3.根据凸透镜成像的规律填写下表。
导入新课

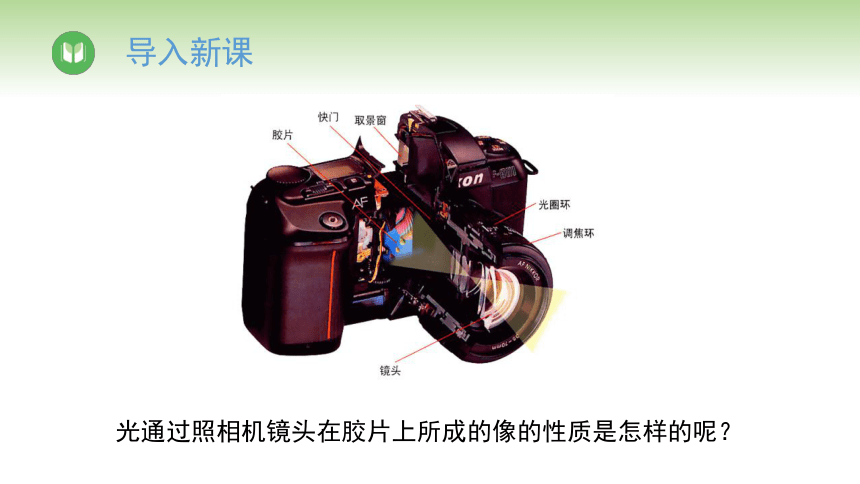

光通过照相机镜头在胶片上所成的像的性质是怎样的呢？
任务一：探究凸透镜成像的规律
提问：
凸透镜所成像的正倒、大小、虚实跟哪些因素有关？
猜想：
(1)可能与物体到透镜的距离(物距)有关。
(2)可能与凸透镜的焦距有关。
任务一：探究凸透镜成像的规律

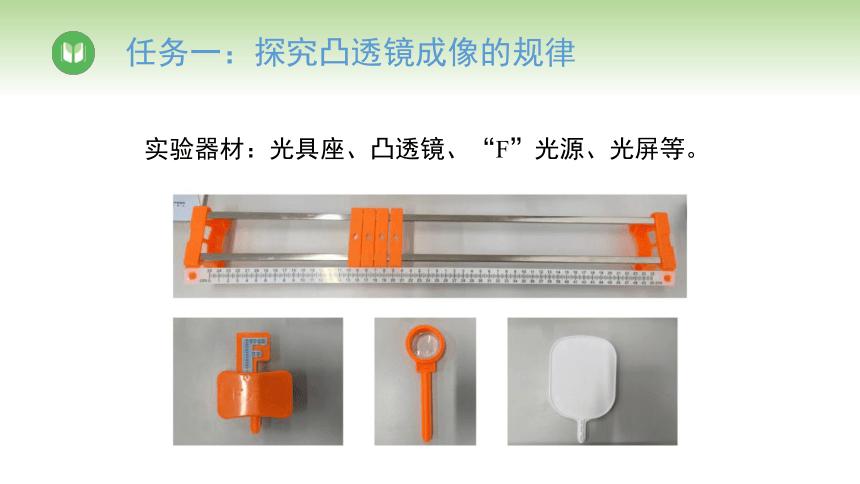

实验器材：光具座、凸透镜、“F”光源、光屏等。
任务一：探究凸透镜成像的规律

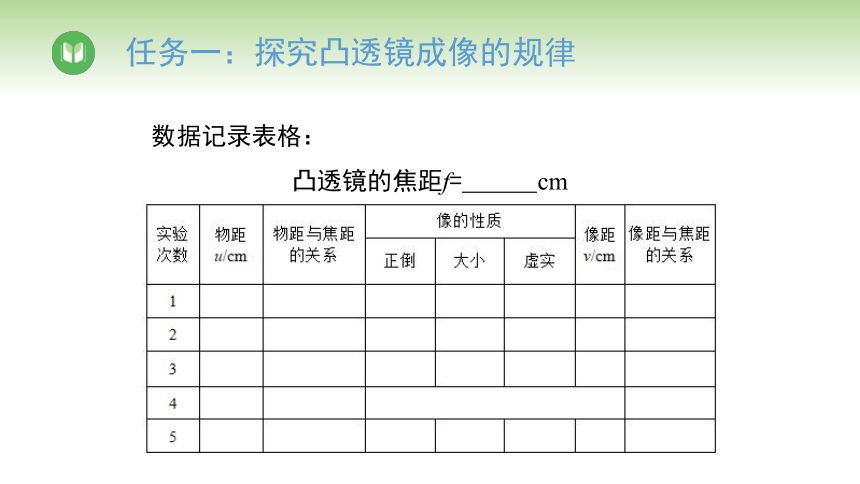

数据记录表格：
凸透镜的焦距f=＿＿＿cm
任务一：探究凸透镜成像的规律

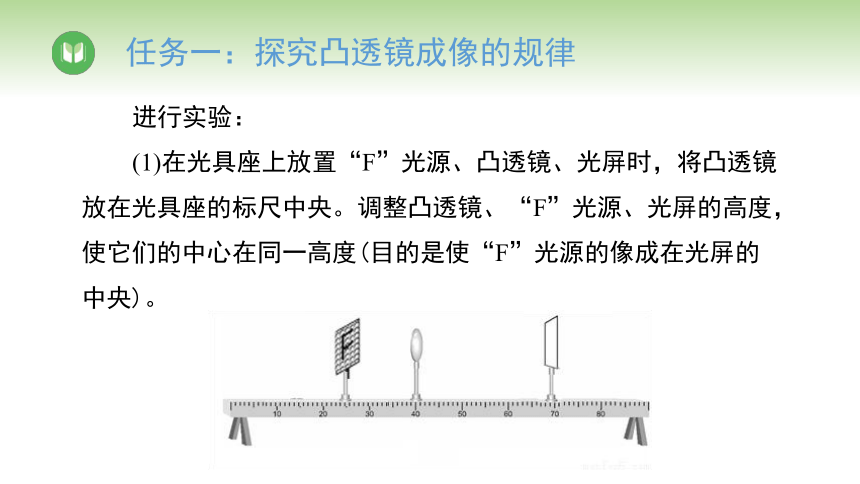

进行实验：
(1)在光具座上放置“F”光源、凸透镜、光屏时，将凸透镜放在光具座的标尺中央。调整凸透镜、“F”光源、光屏的高度，使它们的中心在同一高度(目的是使“F”光源的像成在光屏的中央)。
任务一：探究凸透镜成像的规律

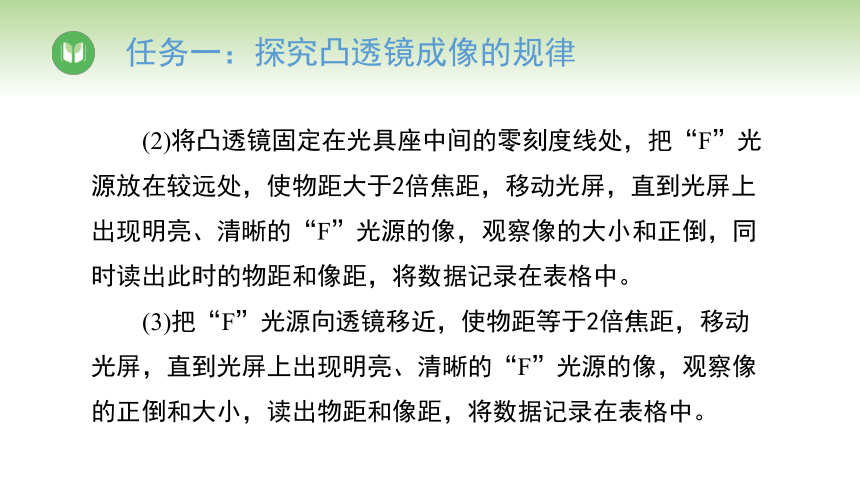

(2)将凸透镜固定在光具座中间的零刻度线处，把“F”光源放在较远处，使物距大于2倍焦距，移动光屏，直到光屏上出现明亮、清晰的“F”光源的像，观察像的大小和正倒，同时读出此时的物距和像距，将数据记录在表格中。
(3)把“F”光源向透镜移近，使物距等于2倍焦距，移动光屏，直到光屏上出现明亮、清晰的“F”光源的像，观察像的正倒和大小，读出物距和像距，将数据记录在表格中。
任务一：探究凸透镜成像的规律
(4)把“F”光源继续向透镜移近，使物距小于2倍焦距且大于1倍焦距，移动光屏，直到光屏上出现明亮、清晰的“F”光源的像，观察像的正倒和大小，读出物距和像距，将数据记录在表格中。
(5)把“F”光源继续向透镜移近，使物距等于1倍焦距(即物体在焦点处)，移动光屏，观察现象。
任务一：探究凸透镜成像的规律
(6)把“F”光源继续向透镜移近，使物距小于1倍焦距，移动光屏，观察现象。
(7)拿一张纸将透镜遮住一部分，看看是否还可以看到完整的像。
(8)将光源换成蜡烛，蜡烛变短了，烛焰的像的位置会如何变化，该如何调整光屏。
任务一：探究凸透镜成像的规律
实验结论：
任务二：自制照相机
所有照相机的前面都有一个镜头，镜头是由一组透镜组成的，相当于一个凸透镜。所以，照相机的原理是凸透镜成像。
来自物体(人或景物)的光经过照相机的镜头后会聚在胶片上，形成被照物体的像。照相时，物体离照相机镜头比较远，所成的像是缩小、倒立的。
任务二：自制照相机
用硬纸板做成两个粗细相差很少的纸筒，使一个纸筒刚好能够套入另一个纸筒内，并能前后滑动。在一个纸筒的一端嵌上一个焦距为5~10 cm的凸透镜，另一纸筒的一端蒙上一层半透明的薄膜。这样就做成了微型照相机。
任务二：自制照相机
胶片相机的胶片上涂有一层对光敏感的物质，这种物质在受到光照射后发生化学变化，物体的像就被记录在胶片上。现在生活中常使用数码相机，数码相机用一种电荷耦合器件代替胶片。这种电荷耦合器件能把光信号转换成电信号，从而方便地记录物体的像。无论是胶片相机还是数码相机，它们的成像都离不开透镜。
核心总结
1.探究凸透镜成像的规律
核心总结
2.进一步认识凸透镜成像的规律
(1)一倍焦距分虚实：物距大于1倍焦距时成实像，物距小于1倍焦距时成虚像。
(2)二倍焦距分大小：物距大于2倍焦距时成缩小的像，物距小于2倍焦距时成放大的像。
(3)成实像时，物近像远像变大，物远像近像变小。
(4)所成的实像都是倒立的，所成的虚像都是正立的。
3.照相机的成像原理：物距大于2倍焦距，成倒立、缩小的实像。
课堂评价
1.已知凸透镜的焦距为10 cm，物体与凸透镜的距离为15 cm，那么所成的像是　　　　　　　　　　　　(　　)
A.倒立、缩小的实像
B.倒立、放大的实像
C.正立、缩小的像
D.正立、放大的像
B
课堂评价
2.物体沿凸透镜的主光轴从远处逐渐移向焦点的过程中，像的位置和大小的变化是　　　　　　　　　(　　)
A.像逐渐靠近凸透镜，并逐渐变大
B.像逐渐靠进凸透镜，并逐渐变小
C.像逐渐远离凸透镜，并逐渐变小
D.像逐渐远离凸透镜，并逐渐变大
D
课堂评价
3.小明做“探究凸透镜成像的规律”的实验时，所用凸透镜的焦距为f=10 cm，他把凸透镜固定在光具座上的50 cm刻度线处，调节烛焰、凸透镜和光屏的中心在同一高度。
(1)如图所示，若此时他想在实验中能用光屏承接到烛焰的实像，则光屏应在＿＿＿＿＿＿(选填“50～60 cm”或“60~70 cm”)范围内移动。
60～70 cm
课堂评价
(2)保持凸透镜位置不变，把蜡烛放在30 cm刻度线处，调整光屏到透镜的距离，则会在光屏上看到烛焰＿＿＿(选填“放大”“缩小”或“等大”)、倒立的像。
(3)小明想继续模拟照相机的成像原理，应在步骤(2)的基础上将蜡烛向＿＿＿(选填“靠近”或“远离”)凸透镜的方向移动，同时调节光屏的位置，使光屏向＿＿＿(选填“靠近”或“远离”)凸透镜的方向移动。
等大
远离
靠近
谢谢！
