第八章 压强
第2节 探究：液体压强与哪些因素有关 课时2

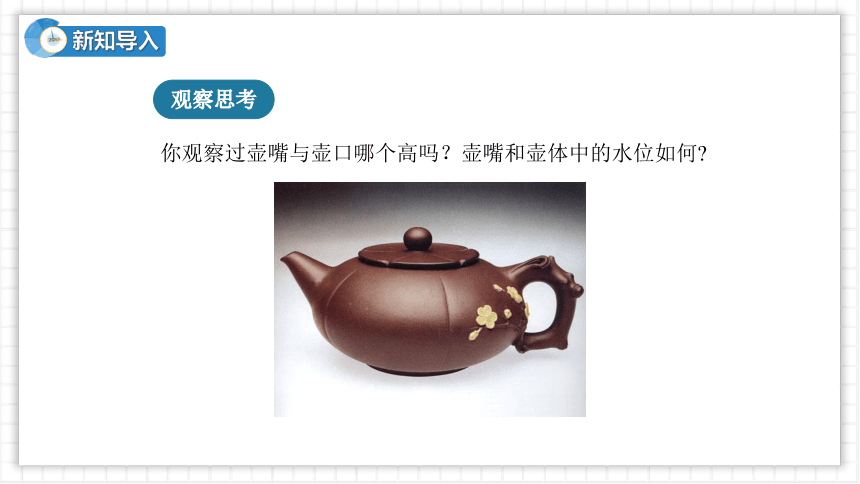

你观察过壶嘴与壶口哪个高吗？壶嘴和壶体中的水位如何
观察思考
新知导入

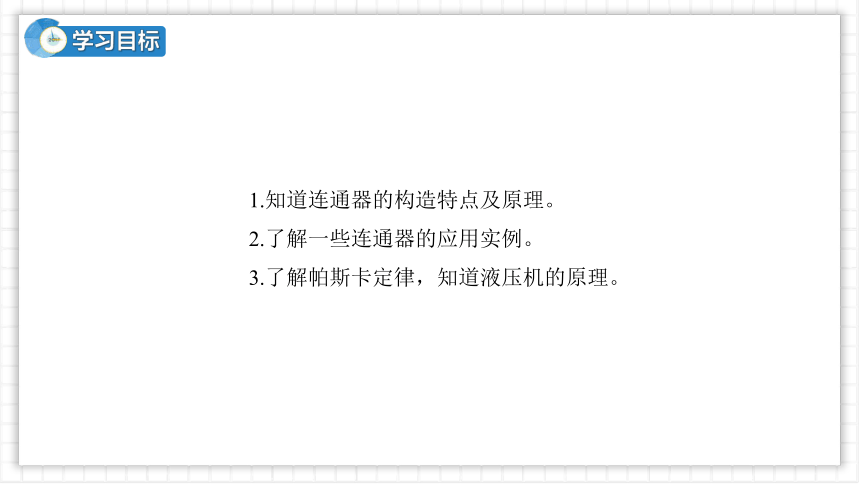

1.知道连通器的构造特点及原理。
2.了解一些连通器的应用实例。
3.了解帕斯卡定律，知道液压机的原理。
学习目标
1.连通器:上端开口、底部互相连通的容器叫做连通器。
2.连通器的特点：静止在连通器内的同种液体,各部分直接与大气接触的液面总是保持在同一水平面上。
一、连通器
新知学习

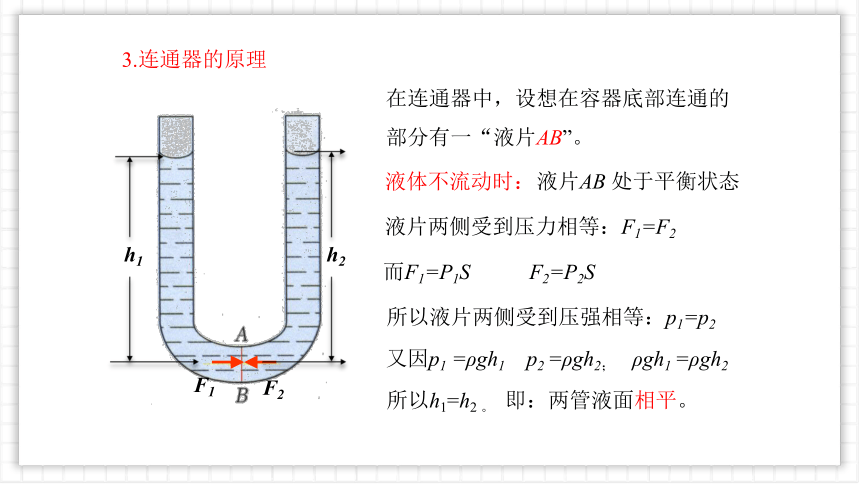

3.连通器的原理
在连通器中，设想在容器底部连通的部分有一“液片AB”。
液体不流动时：
液片AB 处于平衡状态
液片两侧受到压力相等：F1=F2
所以h1=h2 。 即：两管液面相平。
h1
h2
F1
F2
所以液片两侧受到压强相等：p1=p2
而F1=P1S F2=P2S
又因p1 =ρgh1 p2 =ρgh2； ρgh1 =ρgh2
茶壶的壶嘴与壶体组成连通器
排水管的U形“反水弯”是一个连通器
锅炉外面的水位计组成连通器

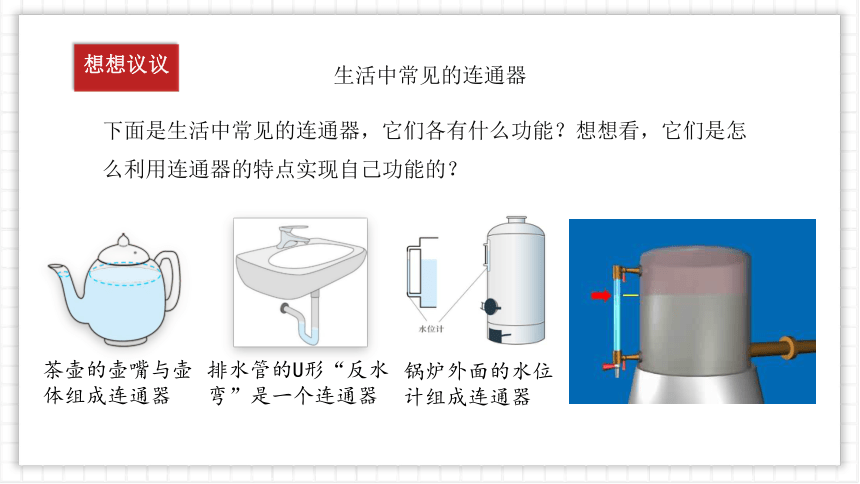

生活中常见的连通器
下面是生活中常见的连通器，它们各有什么功能？想想看，它们是怎么利用连通器的特点实现自己功能的？
想想议议

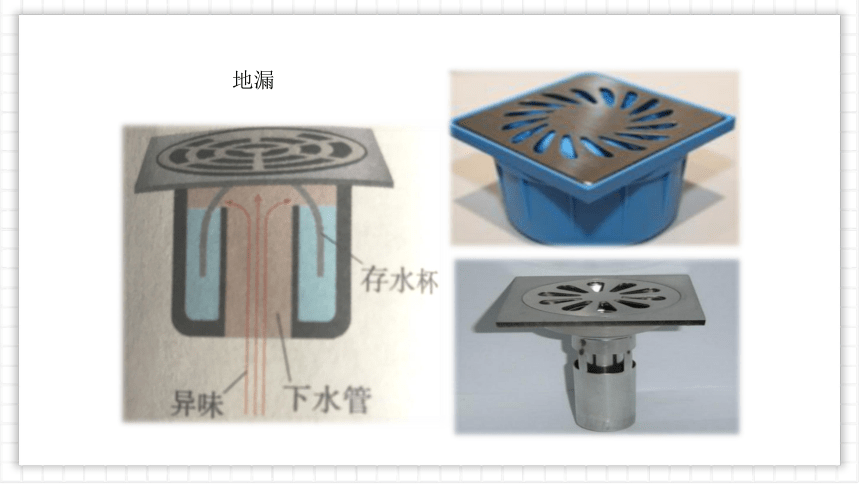

地漏

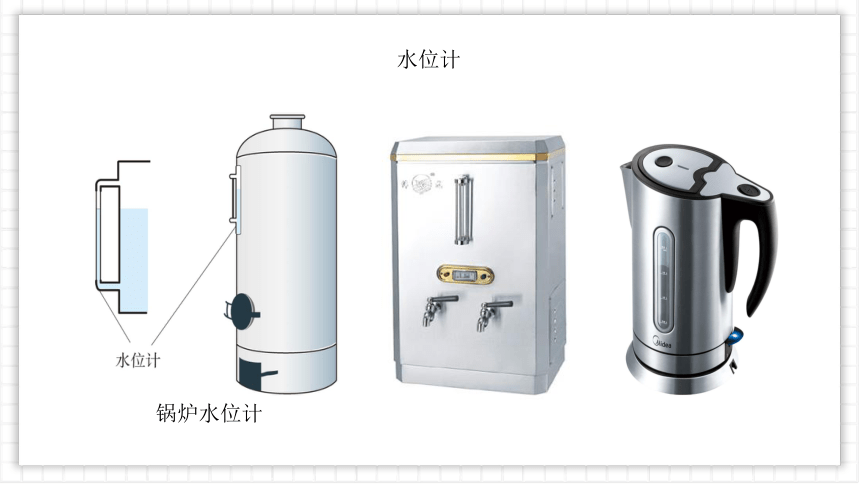

水位计
锅炉水位计

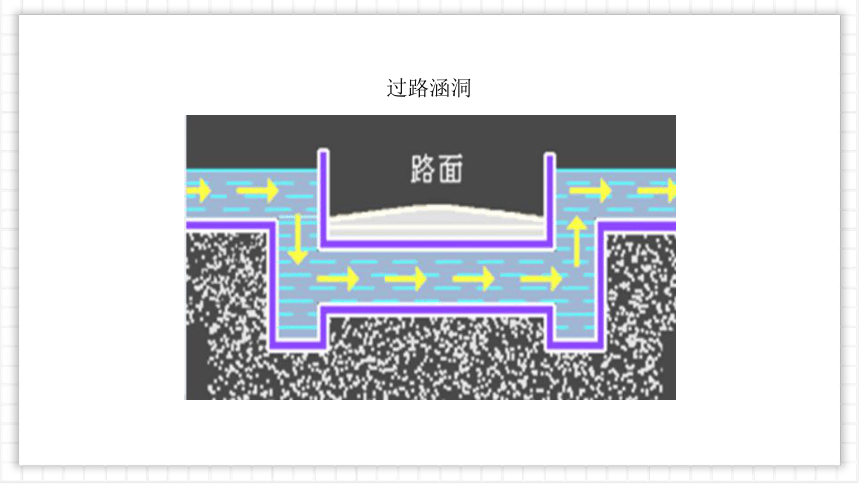

过路涵洞
自来水供水系统
养殖场自动给水系统
进水阀门
浮球
三峡船闸——世界上最大的人造连通器
三峡双线五级船闸，规模举世无双，是世界上最大的船闸。
三峡的人字闸门宽20.2m，高38.5m，重8.67×105Kg,是目前世界上最大的巨型闸门。船闸运行过程中，闸门要在36m深的水中转动，需要克服2.7×1036N的阻力。这扇巨型闸门的开合，是利用液压技术实现的。
五级船闸
闸门
闸室
一艘轮船由上游通过船闸往下游
讨论交流
丁：闸室水面下降到跟下游水面相平后，打开下游闸门，船驶向下游.
甲：打开上游阀门A，闸室和上游水道构成了一个连通器.
乙：闸室水面上升到和上游水面相平后，打开上游闸门，船驶入闸室.
丙：打开下游阀门B，闸室和下游水道构成了一个连通器.
帕斯卡定律：加在密闭液体上的压强，能够大小不变地被液体向各个方向传递。
二、帕斯卡定律
密闭液体
条件：
特点：
加在密闭液体上的压强，能够大小不变地被液体向各个方向传递
公式：
p1=p2
应用：
液压系统和液压机
p1=
F1
S1
p2=
F2
S2
根据帕斯卡原理：
p1=p2
F2
S2
F1
S1
=
F2=
S2
S1
.F1
大活塞上可以产生一个与其表面积成正比的力
因为
F1
F2
S1
S2
所以
应用：液压系统和液压机
课堂小结
1.在下列实例中，不是利用连通器原理工作的是（　D　）
A.茶壶
D
C.锅炉水位计
B.下水道U形弯管
D.压强计
随堂练习
2.固定斜面上的固定U形容器里装有适量水，U形容器直径足够粗，水面静止，此时水面位置正确的是（　C　）
A
B
C
D
C
3.如图所示，上端开口，下端连通的U形管 　是　 （填“是”或“不是”）连通器，向此装置内注入一定量的水，待水静止后，两液面高度 　相平　 （填“相平”或“不相平”）。
是
相平
4.目前，一款名为“旋转杯”的杯子成为网红杯，如图所示，杯子由底部连通上端都开口的粗细两部分组成，请你指出图中的一处科学性错误： 　右侧管与杯子中的液面不相平　 ，判断依据是 　当连通器里的同种液体静止时，液面是相平的　 。
右侧管与杯子中的液面不相平
当连通器里的同种液体静止时，液面是相平的
5.如图所示是某栋房子供水系统的水路示意图。放水时，水龙头与水塔构成了一个 　连通器　 （选填“压强计”或“连通器”）。若将水龙头（型号相同）都打开，并将开关旋至最大，则 　甲　 （选填“甲”或“乙”）水龙头的出水速度最大。
连通器
甲
6.如图所示，液压机活塞A、B处于平衡状态，活塞B的面积是活塞A的20倍。现用20 N的力竖直向下压活塞A，忽略活塞与液压机内壁间摩擦，则活塞B处能够向上托起的货物最多应为 　400　 N。这个装置和许多的液压系统一样，工作原理都是 　 　 定律。
400
帕斯卡
7.如图所示是汽车司机用来将汽车顶起来（如替换轮胎时）的液压千斤顶原理图，其小活塞与杠杆相连，司机只要对杠杆施加一个较小的作用力，就可以在大活塞上产生一个较大的作用力，把汽车顶起来。已知小活塞与大活塞的面积之比为1∶20，如果在小活塞上加50 N的力，则在大活塞上可以产生的力为 　1 000　 N。
1 000
