第1节 压力的作用效果
第八章 压 强

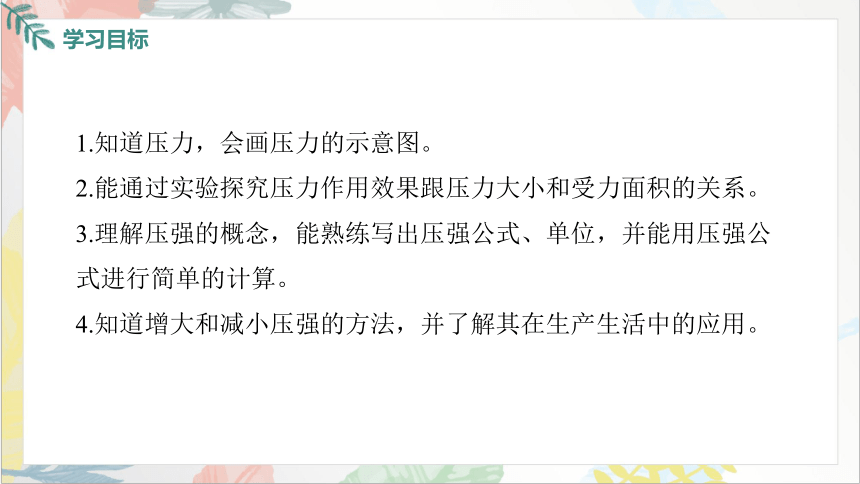

1.知道压力，会画压力的示意图。
2.能通过实验探究压力作用效果跟压力大小和受力面积的关系。
3.理解压强的概念，能熟练写出压强公式、单位，并能用压强公式进行简单的计算。
4.知道增大和减小压强的方法，并了解其在生产生活中的应用。

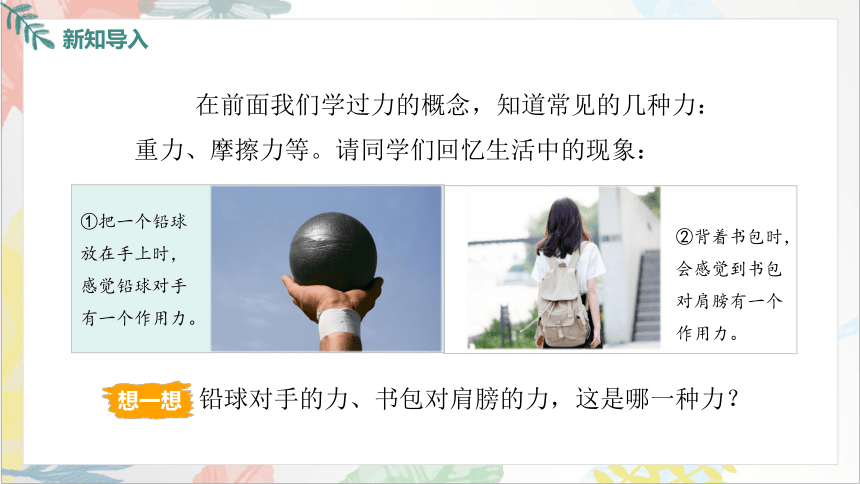

在前面我们学过力的概念，知道常见的几种力：重力、摩擦力等。请同学们回忆生活中的现象：
②背着书包时，会感觉到书包对肩膀有一个作用力。
①把一个铅球放在手上时，感觉铅球对手有一个作用力。
铅球对手的力、书包对肩膀的力，这是哪一种力？
想一想
F
静止在水平面上
静止在斜面上
压在竖直墙壁上

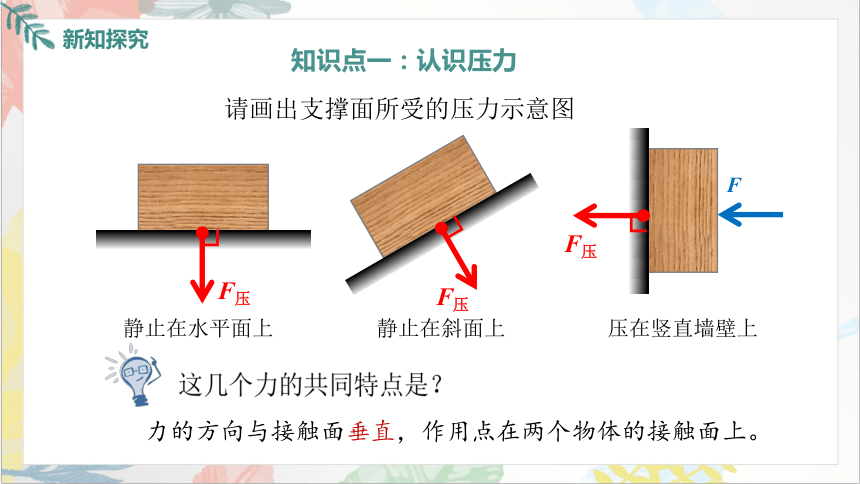

请画出支撑面所受的压力示意图
F压
F压
F压
力的方向与接触面垂直，作用点在两个物体的接触面上。
知识点一：认识压力
这几个力的共同特点是？
1.压力定义：
物理学中将垂直作用在物体表面上的力叫做压力
2.作用点：
在被压物体的受力面上，可等效在接触面的中心
3.方向：
垂直于接触面并指向被压物体

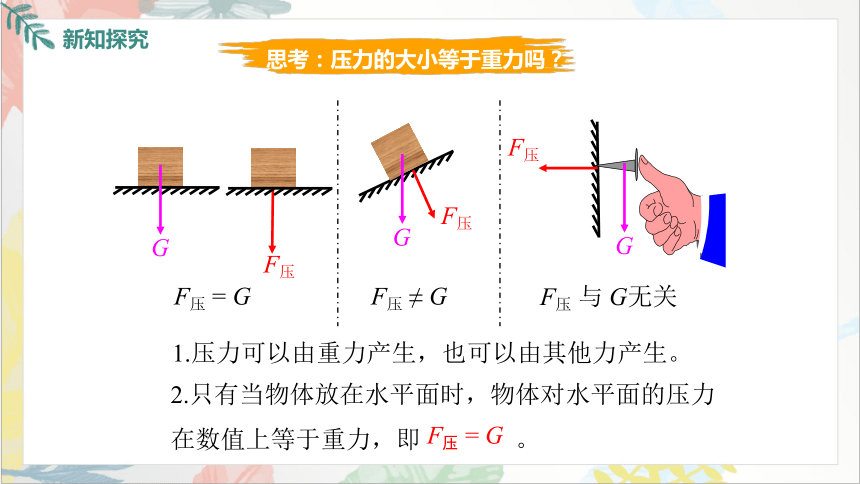

思考：压力的大小等于重力吗？
G
F压 = G
F压 ≠ G
F压 与 G无关
G
F压
F压
G
F压
2.只有当物体放在水平面时，物体对水平面的压力在数值上等于重力，即 。
F压 = G
1.压力可以由重力产生，也可以由其他力产生。

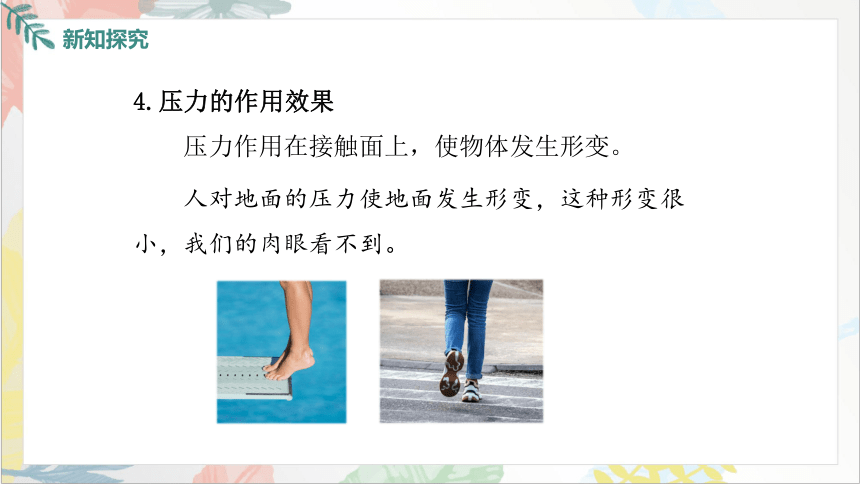

4.压力的作用效果
压力作用在接触面上，使物体发生形变。
人对地面的压力使地面发生形变，这种形变很小，我们的肉眼看不到。

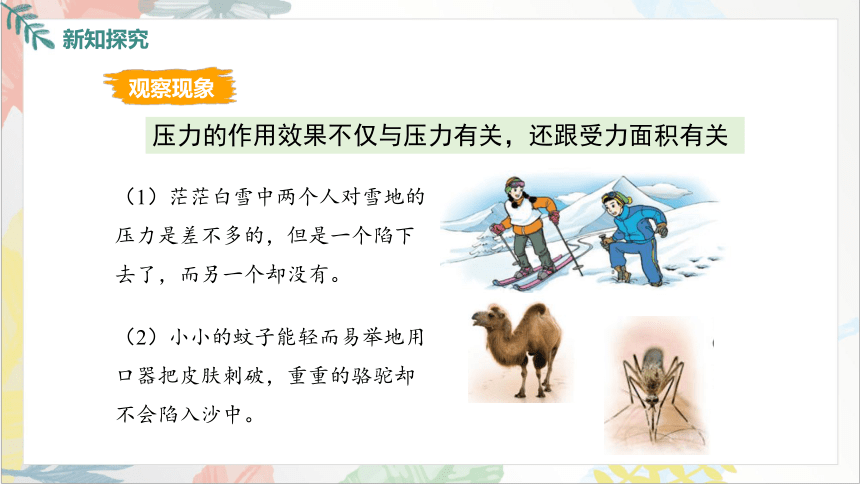

观察现象
（1）茫茫白雪中两个人对雪地的压力是差不多的，但是一个陷下去了，而另一个却没有。
（2）小小的蚊子能轻而易举地用口器把皮肤刺破，重重的骆驼却不会陷入沙中。
压力的作用效果不仅与压力有关，还跟受力面积有关

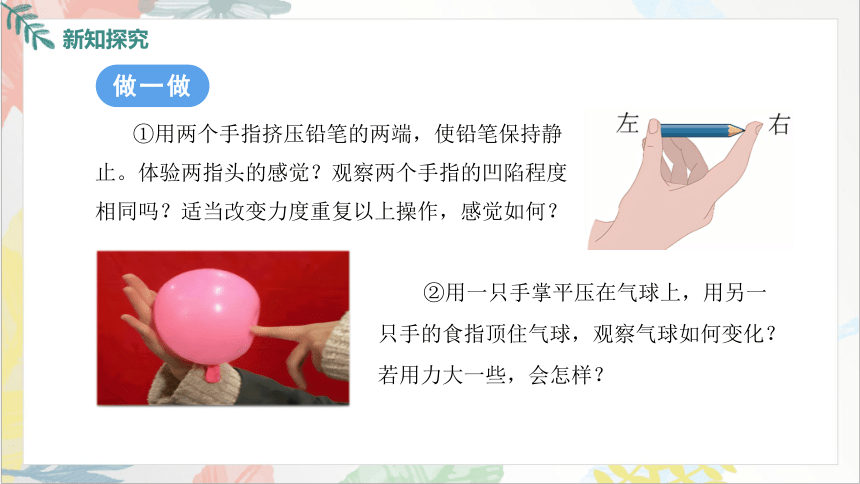

①用两个手指挤压铅笔的两端，使铅笔保持静止。体验两指头的感觉？观察两个手指的凹陷程度相同吗？适当改变力度重复以上操作，感觉如何？
②用一只手掌平压在气球上，用另一只手的食指顶住气球，观察气球如何变化？若用力大一些，会怎样？
做一做
猜想2：压力的作用效果可能与_____________ 有关。
压力大小
受力面积大小
控制变量法
【实验探究】压力的作用效果跟什么因素有关？
实验方法：
如何控制变量完成实验
实验器材：
海绵
砝码
桌子
猜想1：压力的作用效果可能与_____________ 有关。
知识点二：探究压力的作用效果
结论：当 相同时，_____越大，压力的作用效果越明显；
实验次数 压 力 受力面积 压力作用效果
1
2
桌子的重力
桌子+砝码重力
桌脚
桌脚
明显
很明显
受力面积
压力
1.探究压力作用效果与压力大小的关系
接触面积相同，只改变压力大小
实验过程：
实验次数 压力 受力面积 压力作用效果
1
2
桌子
桌脚
桌面
明显
很不明显
结论：当 相同时， 越大，压力的作用效果越明显；
压力
桌子
受力面积
2.探究压力作用效果与受力面积的关系
压力大小相同，只改变接触面积
实验过程：
相同S，比F压
相同F压，比S
不同S，不同F压，如何比较？
压强=
压力
受力面积
表示压力作用效果的物理量。
1.意义：为了表示压力的作用效果而引入的物理量
2.定义：物理学中，把压力与受力面积的比，叫压强。
3.公式：
p 表示压强
F 表示压力（单位：N）
S 表示受力面积（单位：m2）
4.单位：牛/米2，读作：牛每平方米
牛/米2的专门名称叫帕斯卡，简称帕，符号是：Pa
1Pa=1N/m2
“1帕”的物理意义: 1平方米的面积上受到的压力是1牛。
知识点三：压强的计算
工人师傅想把一台机器放到水平工作台面上修理。为防止工作台面被压坏，他在台面上放了一块垫板，如图所示。已知机器质量为 90 kg，底面积为 300 cm2；垫板质量为 3 kg，底面积为 600 cm2；工作台面面积为 1.2 m2。求垫板和工作台面各自所受压强的大小。（g 取 10 N/kg）
例题
分析：本题中，求垫板所受的压强时，垫板受到压力的大小应等于机器的重力大小，受力面积应为机器的底面积。在计算工作台面所受的压强时，台面所受的压力为机器重力与垫板重力大小之和，受力面积为垫板的底面积，而非工作台面的面积。
解 ：由题意，机器的质量 m1 = 90 kg，垫板的质量 m2 = 3 kg。垫板所受压力为
F1 = G1 = m1g = 90 kg×10 N/kg = 900 N
垫板的受力面积为 S1 = 300 cm2 = 0.03 m2
垫板所受的压强为
p1===3×104Pa
台面所受的压力为
F2 = G1 + G2= 90 kg×10 N/kg + 3 kg×10 N/kg = 930 N
台面的受力面积为S2 = 600 cm2 = 0.06 m2
台面所受的压强为
p2==1.55×104Pa
所以，垫板所受的压强为 3×104 Pa，工作台面所受的压强为 1.55×104 Pa。
任何物体能承受的压强都有一定的限度，超过这个限度，物体会被破坏。生产和生活中，有时需要增大压强，有时需要减小压强。
压力一定时、改变受力面积
受力面积一定时、改变压力
同时改变受力面积和压力大小
根据
如何改变压强？
知识点四：生活中怎样增大或减小压强
1.减小压强
空心砖
铁轨要铺在枕木上
多轴平板货车
请你说说以下事例都是利用什么方法来减小压强的
① 在受力面积一定时，减小压力；
② 在压力一定时，增大受力面积；
③ 同时减小压力和增大受力面积。
【讨论交流】 冰面救人
一个儿童在冰面上玩耍时，不慎落入水中，在没有任何工具的情况下，应怎样避免压破冰层，靠近并救出儿童？
在压力一定时，增大受力面积可以减小压强。
2.增大压强
请你说说以下事例又都是利用什么方法来增大压强的
篆刻刀的刃很锋利
破窗锤
压路机
① 在受力面积一定时，增大压力；
② 在压力一定时，减小受力面积；
③ 同时增大压力和减小受力面积。
增大压强的实例
①物理意义：表示压力作用效果的物理量。
②定义：物体所受压力的大小与受力面积之比叫做压强。
③公式：
④压强的国际单位：帕（Pa），1Pa =1N/m2
压强
压强的增大和减小
压力：垂直作用在物体表面的力叫压力。
①减小压强的方法：压力F一定时，增大受力面积S；
受力面积S一定时，减小压力F
②增大压强的方法：压力 F一定时，减小受力面积 S；
受力面积 S一定时，增大压力 F
压强
1．人在走路时对地面的压力和压强，与人站立在地面时相比较 ( )。
A．压力不变，压强改变
B．压力不变，压强不变
C．压力改变，压强改变
D．压力改变，压强不变
A
2.（多选）如图所示的实例中，属于减小压强的是（ ）
A．汽车座椅安全带制作得很宽
B．破窗锤的敲击端做成锥状
C．挖掘机用宽大履带来支撑
D．铁轨下面铺放枕木
ACD
