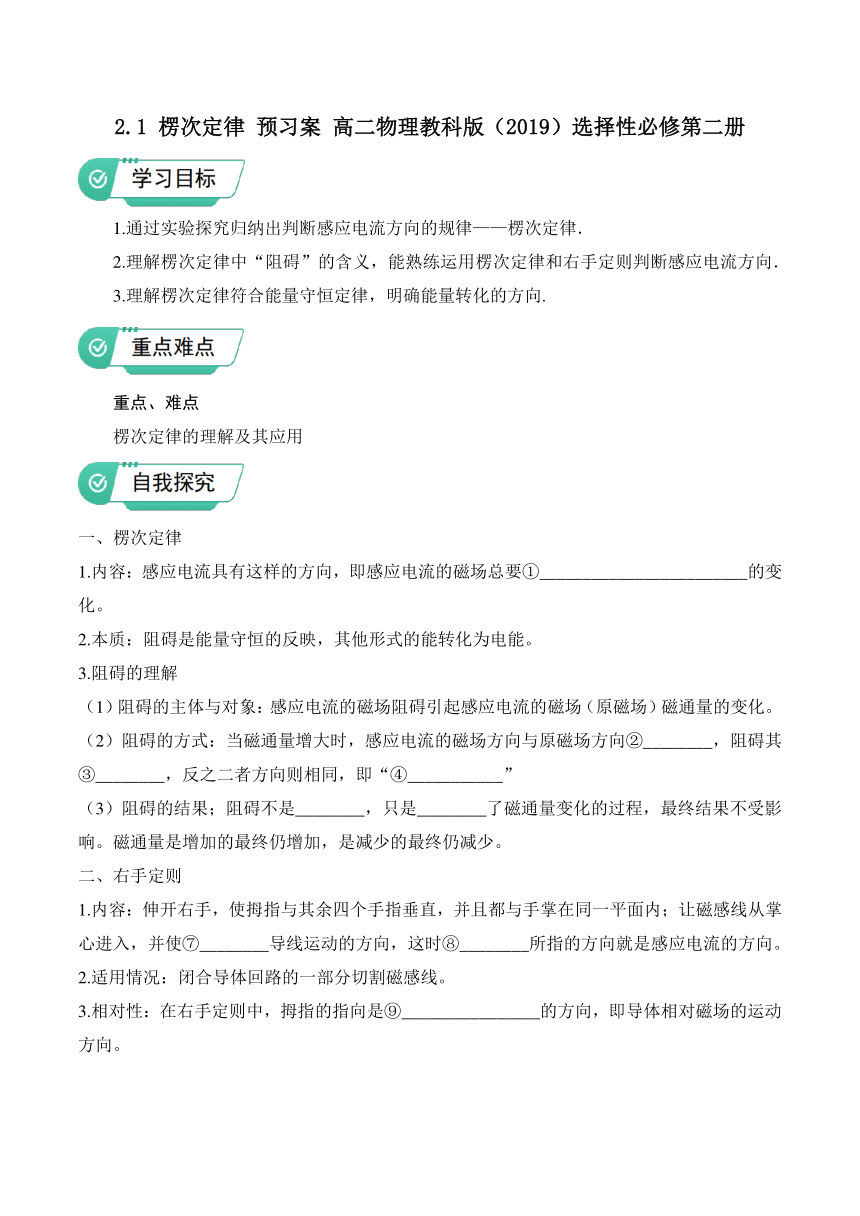

2.1 楞次定律 预习案 高二物理教科版（2019）选择性必修第二册
1.通过实验探究归纳出判断感应电流方向的规律——楞次定律．
2.理解楞次定律中“阻碍”的含义，能熟练运用楞次定律和右手定则判断感应电流方向．
3.理解楞次定律符合能量守恒定律，明确能量转化的方向.
重点、难点
楞次定律的理解及其应用
一、楞次定律
1.内容：感应电流具有这样的方向，即感应电流的磁场总要①________________________的变化。
2.本质：阻碍是能量守恒的反映，其他形式的能转化为电能。
3.阻碍的理解
（1）阻碍的主体与对象：感应电流的磁场阻碍引起感应电流的磁场（原磁场）磁通量的变化。
（2）阻碍的方式：当磁通量增大时，感应电流的磁场方向与原磁场方向②________，阻碍其③________，反之二者方向则相同，即“④___________”
（3）阻碍的结果；阻碍不是________，只是________了磁通量变化的过程，最终结果不受影响。磁通量是增加的最终仍增加，是减少的最终仍减少。
二、右手定则
1.内容：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内；让磁感线从掌心进入，并使⑦________导线运动的方向，这时⑧________所指的方向就是感应电流的方向。
2.适用情况：闭合导体回路的一部分切割磁感线。
3.相对性：在右手定则中，拇指的指向是⑨________________的方向，即导体相对磁场的运动方向。

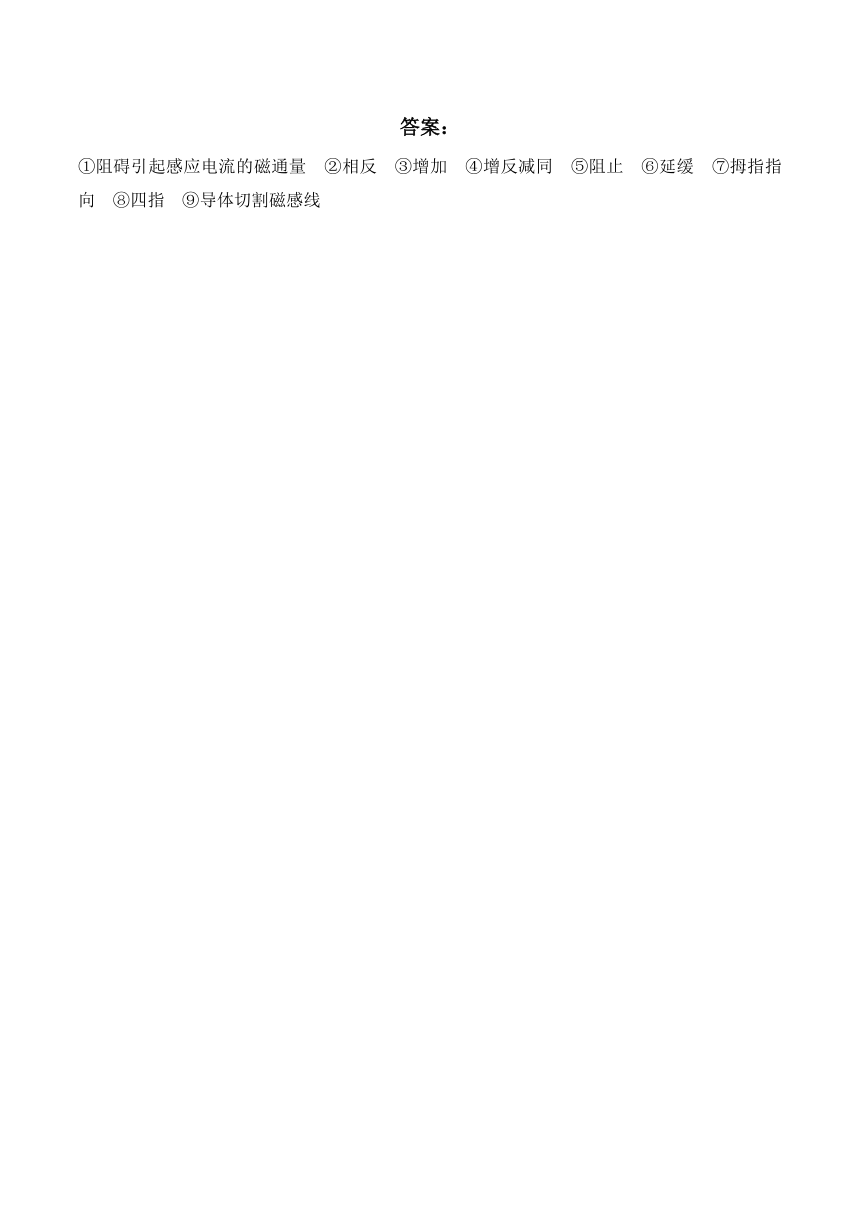

答案：
①阻碍引起感应电流的磁通量 ②相反 ③增加 ④增反减同 ⑤阻止 ⑥延缓 ⑦拇指指向 ⑧四指 ⑨导体切割磁感线

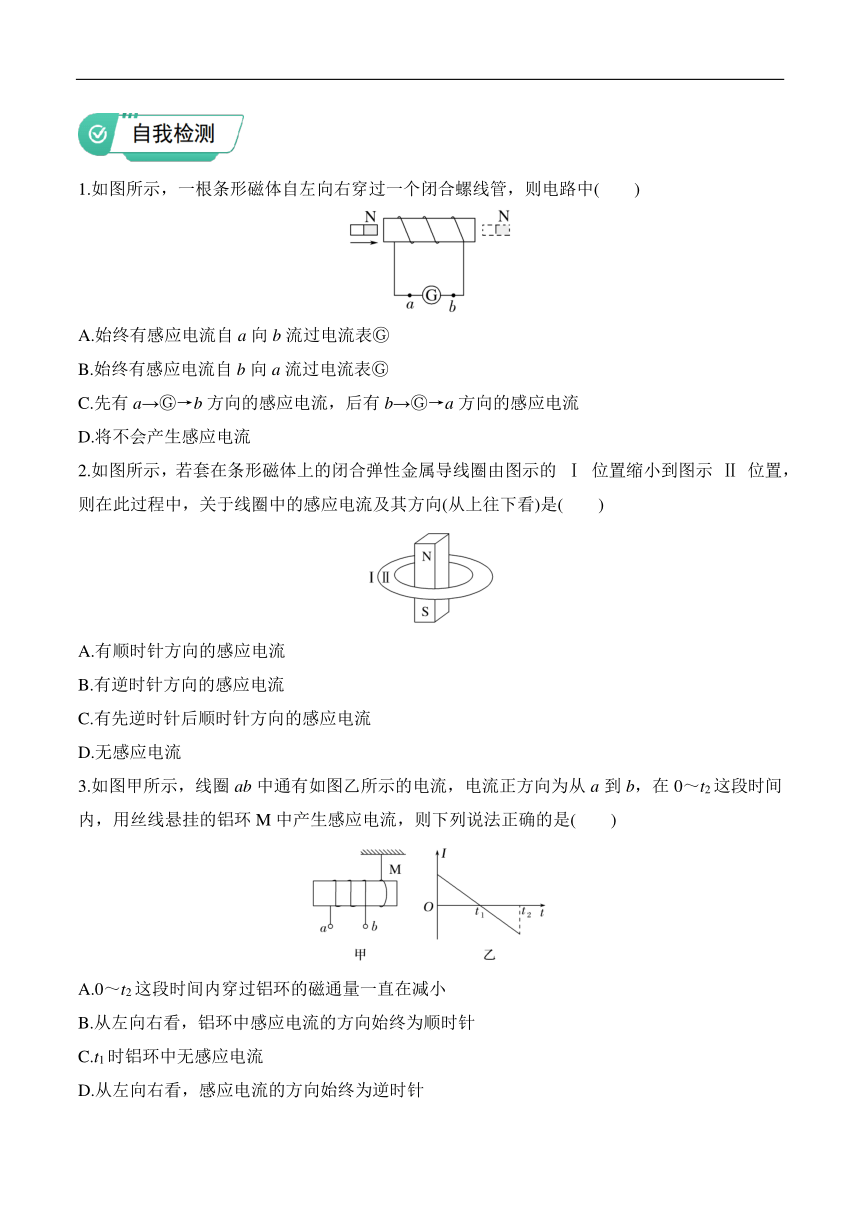

1.如图所示，一根条形磁体自左向右穿过一个闭合螺线管，则电路中(　　)
A.始终有感应电流自a向b流过电流表
B.始终有感应电流自b向a流过电流表
C.先有a→ →b方向的感应电流，后有b→ →a方向的感应电流
D.将不会产生感应电流
2.如图所示，若套在条形磁体上的闭合弹性金属导线圈由图示的 Ⅰ 位置缩小到图示 Ⅱ 位置，则在此过程中，关于线圈中的感应电流及其方向(从上往下看)是(　　)
A.有顺时针方向的感应电流
B.有逆时针方向的感应电流
C.有先逆时针后顺时针方向的感应电流
D.无感应电流
3.如图甲所示，线圈ab中通有如图乙所示的电流，电流正方向为从a到b，在0～t2这段时间内，用丝线悬挂的铝环M中产生感应电流，则下列说法正确的是(　　)
A.0～t2这段时间内穿过铝环的磁通量一直在减小
B.从左向右看，铝环中感应电流的方向始终为顺时针
C.t1时铝环中无感应电流
D.从左向右看，感应电流的方向始终为逆时针
4.如图所示，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直。金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面。现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是(　　)
A.PQRS中沿顺时针方向，T中沿逆时针方向
B.PQRS中沿顺时针方向，T中沿顺时针方向
C.PQRS中沿逆时针方向，T中沿逆时针方向
D.PQRS中沿逆时针方向，T中沿顺时针方向
5.如图是“探究影响感应电流方向的因素”的实验装置：
（1）将图中所缺导线补充完整，连成实验电路。
（2）下列能引起灵敏电流表指针偏转的操作是________。
A.开关闭合和断开的瞬间
B.闭合开关后，线圈A在B中上下移动
C.开关保持闭合，且不改变变阻器滑片的位置
D.断开开关后，将变阻器的滑片向右移动
（3）电路连接正确之后(A在B中)，闭合开关时发现灵敏电流表的指针向左偏了一下。若保持其他不变，仅将滑动变阻器滑片迅速向左移动，电流表的指针将________(2分)(选填“向右偏”或“向左偏”)；若将线圈A从线圈B中迅速拔出时，电流表的指针将________(2分)(选填“向右偏”或“向左偏”)。
答案以及解析
1.C　
[在条形磁体进入螺线管的过程中，闭合线圈中的磁通量增加，产生感应电流方向为a→ →b；当条形磁体完全进入螺线管，闭合线圈中的磁通量不变，无感应电流产生；在条形磁体穿出螺线管的过程中，闭合线圈中的磁通量减少，产生感应电流方向为b→ →a，选项C正确。]
2.A　
[金属导线圈由图示Ⅰ位置缩小到图示Ⅱ位置，向下的磁场穿过线圈的磁通量减小，向上的磁场穿过线圈的磁通量不变，根据楞次定律可知，感应电流的磁场方向向下，线圈中有顺时针方向的感应电流，A项正确。]
3.B　
[M处于通电线圈的磁场中，磁通量变化取决于线圈中电流的变化；0～t1这段时间内线圈中电流减小，穿过铝环的磁通量在减小；t1～t2这段时间内线圈中电流反向增大，穿过铝环的磁通量在增大；t1时线圈中电流处于变化状态，铝环中磁通量处于变化状态，有感应电流，A、C错误；根据“增反减同”，环中电流方向不变始终为顺时针，B正确，D错误。]
4.D　
[金属杆PQ突然向右运动，在运动开始的瞬间，闭合回路PQRS中磁场方向垂直纸面向里，磁通量增大，由楞次定律可判断，闭合回路PQRS中感应电流产生的磁场垂直纸面向外，由安培定则可判断感应电流方向为逆时针；由于闭合回路PQRS中感应电流产生的磁场方向垂直纸面向外，与原磁场方向相反，则T中磁通量减小，由楞次定律可判断，T中感应电流产生的磁场方向垂直纸面向里，由安培定则可知T中感应电流方向为顺时针，选项D正确。]
5.(1)见解析图　(2)AB　(3)向左偏　向右偏
解析　(1)实物连线如图所示。
(2)开关闭合和断开的瞬间，通过线圈B的磁通量均发生变化，灵敏电流表指针发生偏转，故A正确；闭合开关后，线圈A在B中上下移动，通过线圈B的磁通量发生变化，灵敏电流表指针发生偏转，故B正确；开关保持闭合，且不改变变阻器滑片的位置，通过线圈B的磁通量保持不变，灵敏电流表指针不发生偏转，故C错误；断开开关后，将变阻器的滑片向右移动，通过线圈B的磁通量一直为零，灵敏电流表指针不发生偏转，故D错误。
(3)电路连接正确之后(A在B中)，闭合开关时，通过线圈B的磁通量增加，发现灵敏电流表的指针向左偏了一下。若保持其他不变，仅将滑动变阻器滑片迅速向左移动，滑动变阻器接入电路阻值变小，线圈A的电流增大，通过线圈B的磁通量增加，电流表的指针将向左偏；若将线圈A从线圈B中迅速拔出时，通过线圈B的磁通量减少，电流表的指针将向右偏。
