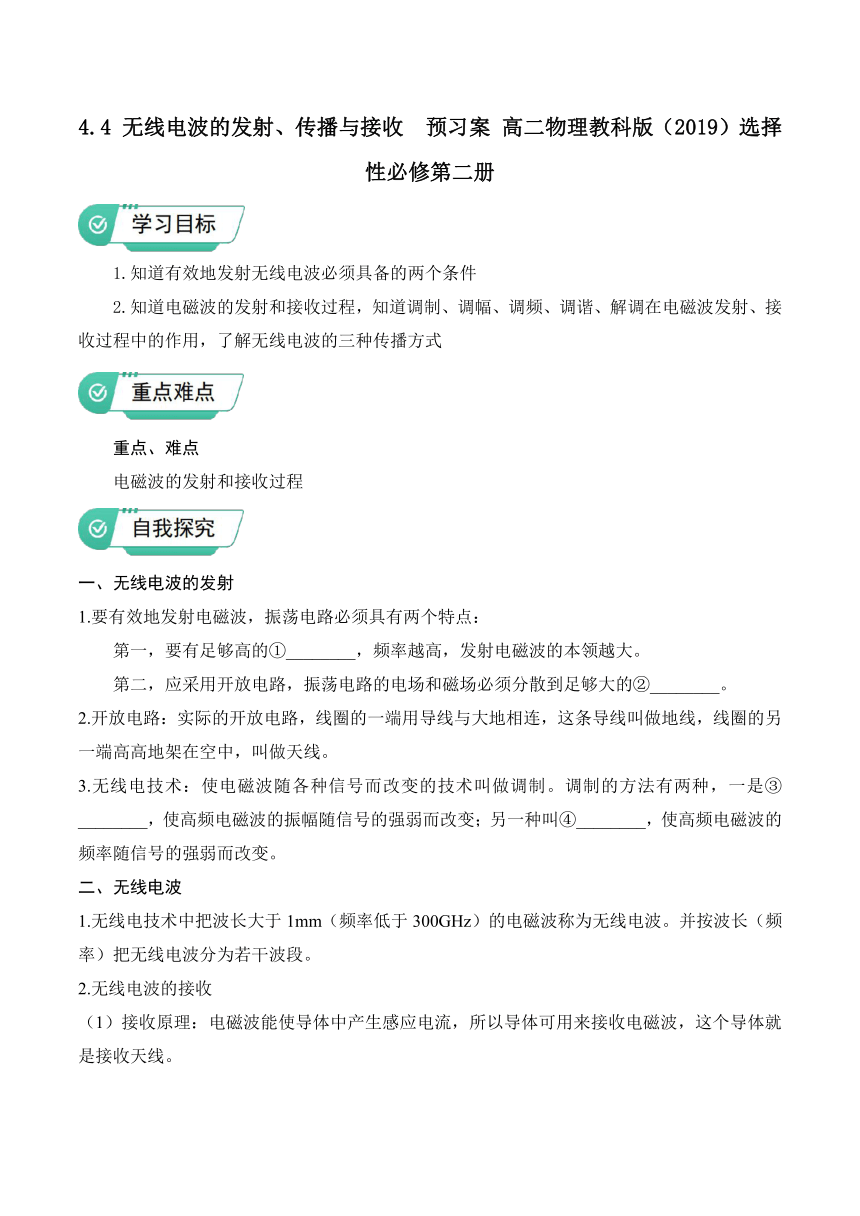

4.4 无线电波的发射、传播与接收 预习案 高二物理教科版（2019）选择性必修第二册
1.知道有效地发射无线电波必须具备的两个条件
2.知道电磁波的发射和接收过程，知道调制、调幅、调频、调谐、解调在电磁波发射、接收过程中的作用，了解无线电波的三种传播方式
重点、难点
电磁波的发射和接收过程
一、无线电波的发射
1.要有效地发射电磁波，振荡电路必须具有两个特点：
第一，要有足够高的①________，频率越高，发射电磁波的本领越大。
第二，应采用开放电路，振荡电路的电场和磁场必须分散到足够大的②________。
2.开放电路：实际的开放电路，线圈的一端用导线与大地相连，这条导线叫做地线，线圈的另一端高高地架在空中，叫做天线。
3.无线电技术：使电磁波随各种信号而改变的技术叫做调制。调制的方法有两种，一是③________，使高频电磁波的振幅随信号的强弱而改变；另一种叫④________，使高频电磁波的频率随信号的强弱而改变。
二、无线电波
1.无线电技术中把波长大于1mm（频率低于300GHz）的电磁波称为无线电波。并按波长（频率）把无线电波分为若干波段。
2.无线电波的接收
（1）接收原理：电磁波能使导体中产生感应电流，所以导体可用来接收电磁波，这个导体就是接收天线。

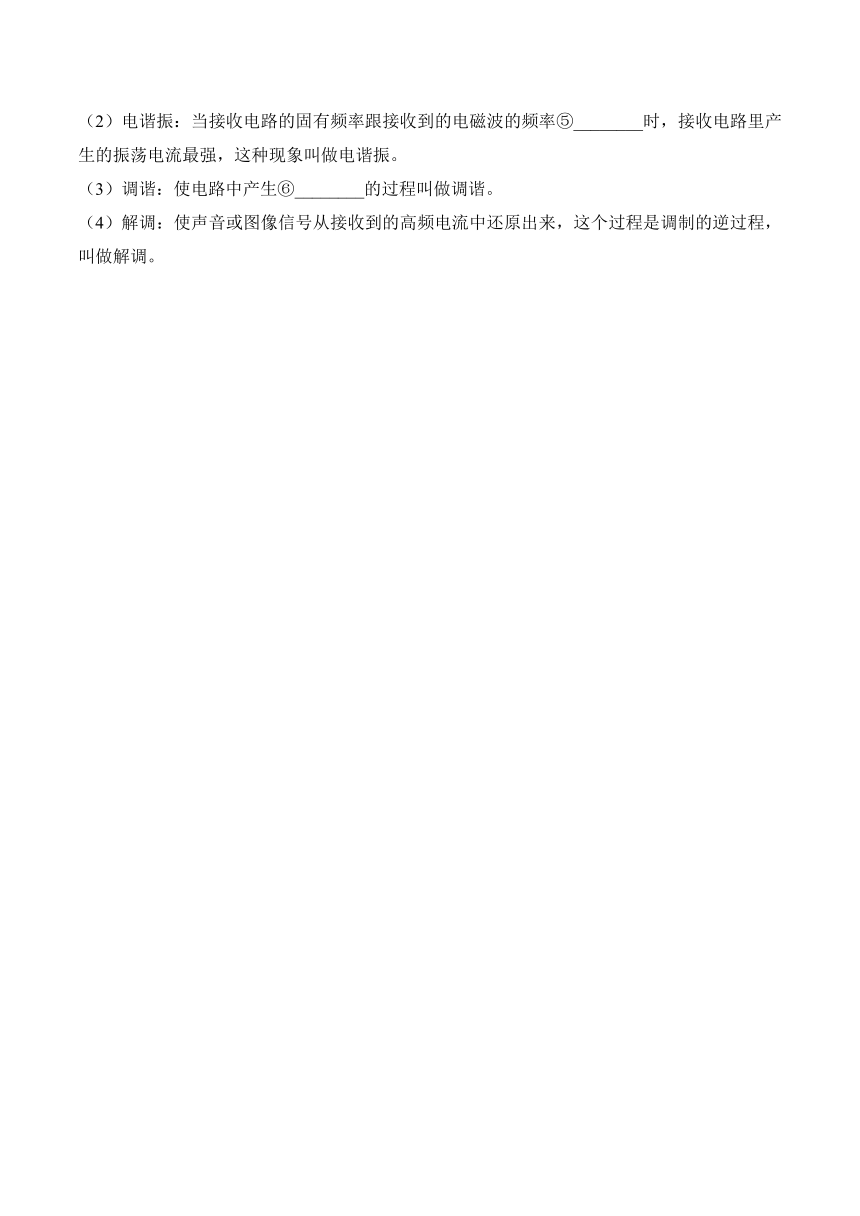

（2）电谐振：当接收电路的固有频率跟接收到的电磁波的频率⑤________时，接收电路里产生的振荡电流最强，这种现象叫做电谐振。
（3）调谐：使电路中产生⑥________的过程叫做调谐。
（4）解调：使声音或图像信号从接收到的高频电流中还原出来，这个过程是调制的逆过程，叫做解调。

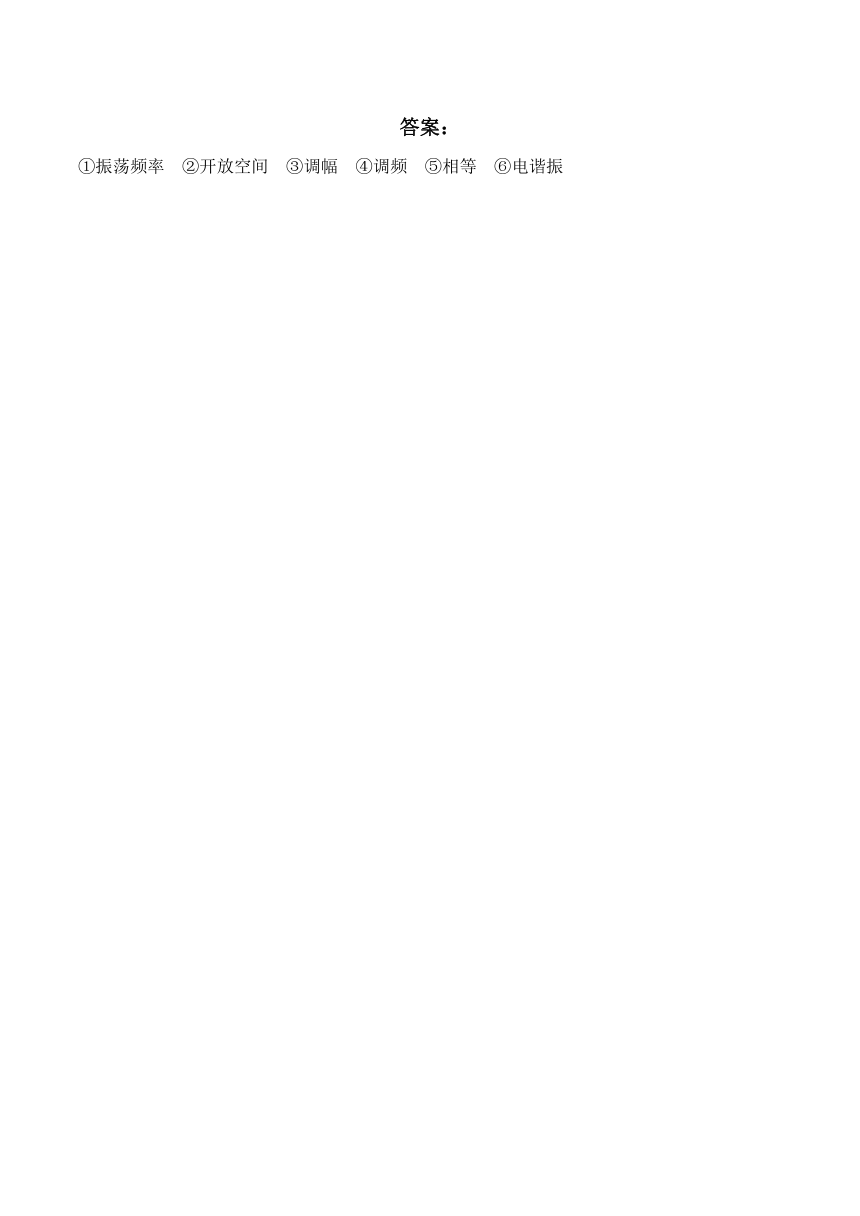

答案：
①振荡频率 ②开放空间 ③调幅 ④调频 ⑤相等 ⑥电谐振
1.实际发射无线电波的过程如图甲所示，高频振荡器产生高频等幅振荡如图乙所示，人对着话筒说话时产生低频信号如图丙所示。则发射出去的电磁波图像应是( )
A. B.
C. D.
2.“5G”手机通过电磁波与基站之间进行信息传递，以下有关电磁波的说法正确的是( )
A.可见光不是电磁波
B.麦克斯韦预言并证实了电磁波的存在
C.“5G”比“4G”传递信息更快，是因为它所使用的电磁波在真空中的传播速度更快
D.电磁波既能传递信息也能传递能量
3.（多选）关于电磁波的发射和接收，下列说法正确的是( )
A.为了使振荡电路有效地向空间辐射能量，必须是闭合电路
B.为了使振荡电路有效地向空间辐射能量，必须是开放电路
C.当接收电路的固有频率与收到的电磁波的频率相同时，接收电路中产生的振荡电流最强
D.要使电视机的屏上有图像，必须要有检波过程
4.手机是当下使用最广泛的通讯工具。人们在使用手机时，经常通过Wi-Fi联网，有时也会通过蓝牙传输数据。Wi-Fi技术与蓝牙技术同属于短距离无线电技术，所使用的无线电波频率一般在附近。下列说法正确的是( )
A.Wi-Fi使用的无线电波会发生多普勒效应
B.Wi-Fi使用的无线电波在水中传播比在空气中更快
C.紫外线比蓝牙使用的无线电波更易发生衍射
D.蓝牙使用的无线电波有横波也有纵波
答案以及解析
1.答案：B
解析：使电磁波随各种信号而改变的技术，叫作调制。调制共有两种方式：一种是调幅，即通过改变电磁波的振幅来实现信号加载；另一种是调频，即通过改变频率来实现信号加载，由各选项的图形可知，该调制波为调幅波，即发射信号的振幅随声音信号振幅的变化而变化，故选项B正确。
2.答案：D
解析：A.可见光是电磁波，故A错误；
B.麦克斯韦预言电磁波的存在，赫兹证实了电磁波的存在，故B错误；
C.“5G”比“4G”传递信息快慢相同，因为它们属于电磁波，在真空中的传播速度一样快，故C错误；
D.电磁波既能传递信息也能传递能量，故D正确。
故选D。
3.答案：BCD
解析：为了使振荡电路有效地向空间辐射能量，必须是开放电路，故A错误，B正确.当接收电路的固有频率与收到的电磁波的频率相同时，发生电谐振，接收电路中产生的振荡电流最强，故C正确.将信号从高频电流中还原出来的过程称为解调，调幅波的解调又称为检波，故D正确.
4.答案：A
解析：A.多普勒效应是波动过程共有的特征，Wi-Fi使用的无线电波会发生多普勒效应，故A正确；
B.Wi-Fi使用的无线电波在水中传播比在空气中更慢，故B错误；
C.蓝牙使用的无线电波的波长大于紫外线的波长，则蓝牙使用的无线电波比紫外线更易发生衍射，故C错误；
D.蓝牙使用的无线电波为横波，故D错误。
故选A。
