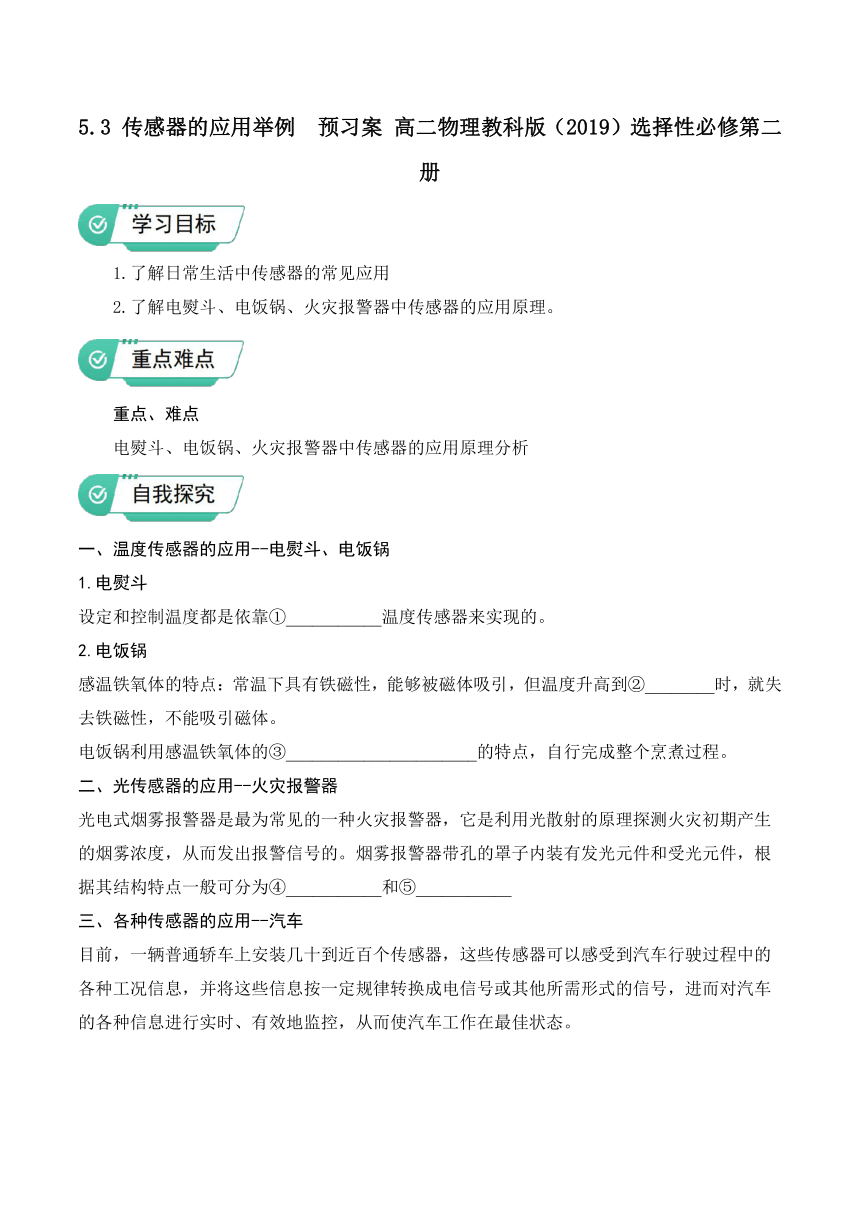

5.3 传感器的应用举例 预习案 高二物理教科版（2019）选择性必修第二册
1.了解日常生活中传感器的常见应用
2.了解电熨斗、电饭锅、火灾报警器中传感器的应用原理。
重点、难点
电熨斗、电饭锅、火灾报警器中传感器的应用原理分析
一、温度传感器的应用--电熨斗、电饭锅
1.电熨斗
设定和控制温度都是依靠①___________温度传感器来实现的。
2.电饭锅
感温铁氧体的特点：常温下具有铁磁性，能够被磁体吸引，但温度升高到②________时，就失去铁磁性，不能吸引磁体。
电饭锅利用感温铁氧体的③______________________的特点，自行完成整个烹煮过程。
二、光传感器的应用--火灾报警器
光电式烟雾报警器是最为常见的一种火灾报警器，它是利用光散射的原理探测火灾初期产生
的烟雾浓度，从而发出报警信号的。烟雾报警器带孔的罩子内装有发光元件和受光元件，根
据其结构特点一般可分为④___________和⑤___________
三、各种传感器的应用--汽车
目前，一辆普通轿车上安装几十到近百个传感器，这些传感器可以感受到汽车行驶过程中的
各种工况信息，并将这些信息按一定规律转换成电信号或其他所需形式的信号，进而对汽车
的各种信息进行实时、有效地监控，从而使汽车工作在最佳状态。

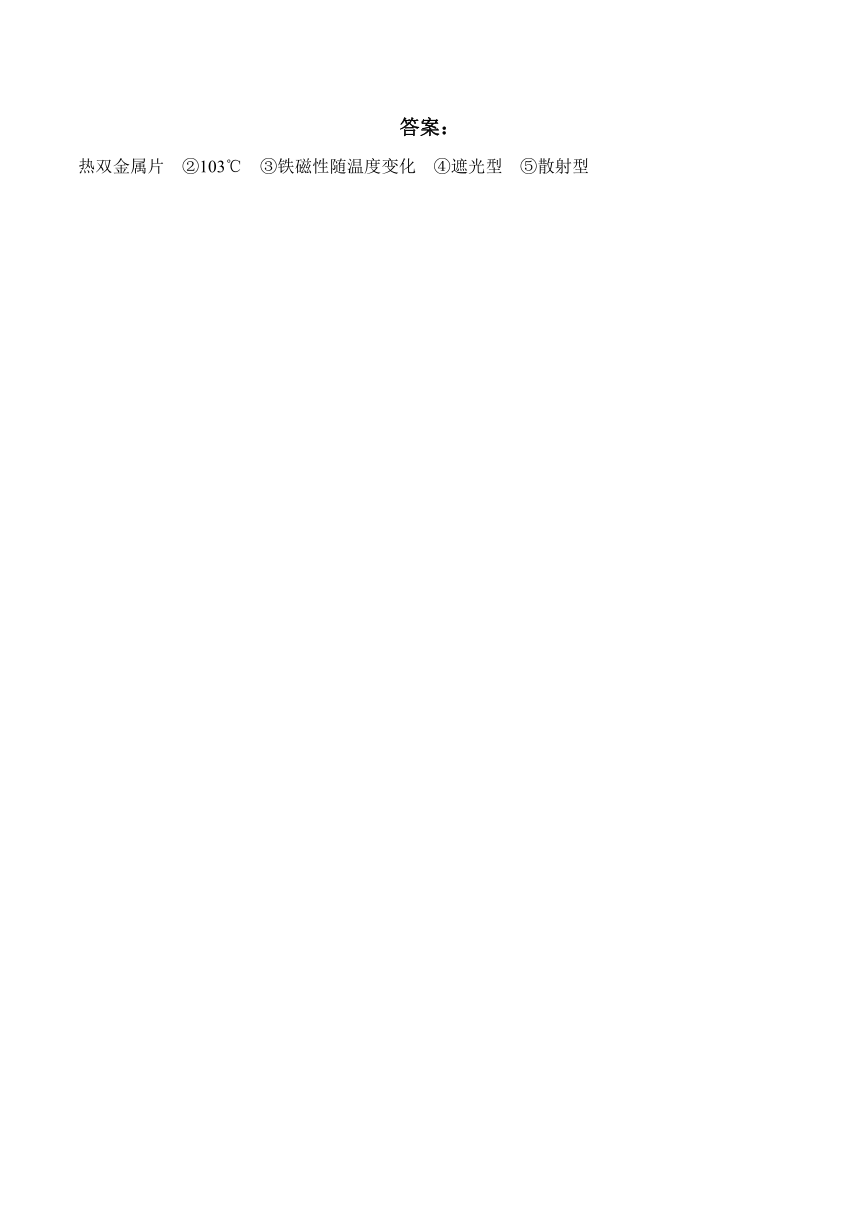

答案：
热双金属片 ②103℃ ③铁磁性随温度变化 ④遮光型 ⑤散射型
1.智能化自动控制系统通常由______、______和______组成。使用模块电路进行楼道自动灯控制，要求白天灯不亮、夜晚有声响时灯才亮，则其输入端需要使用______传感器和______传感器。
2.传感器已广泛应用在生产、生活中，下列关于传感器的说法正确的是( )
A.冰箱控温系统使用了温度传感器 B.电容式话筒使用了温度传感器
C.日光灯启动器使用了光传感器 D.火警报警器使用了压力传感器
3.有些洗衣机设有多段式水位自动感应装置，该装置采用的传感器是( )
A.温度传感器 B.压力传感器 C.声音传感器 D.红外线传感器
4.关于“模块机器人”的组成部分中相当于“人脑”部分的是( )
A.执行器 B.传感器 C.控制器 D.敏感元件
答案以及解析
1.答案：传感器；控制器；执行器；光；声
解析：智能化自动控制系统通常由传感器、控制器和执行器组成。使用模块电路进行楼道自动灯控制，要求白天灯不亮、夜晚有声响时灯才亮，则其输入端需要使用光传感器和声传感器。
2.答案：A
解析：A.冰箱控温系统使用了温度传感器，故A正确；
B.电容式话筒使用了位移传感器，故B错误；
C.日光灯启动器使用了温度传感器，故C错误；
D.火警报警器使用了温度传感器，故D错误。
故选A。
3.答案：B
解析：洗衣机内水位高低不同，对洗衣机水桶的压力不同，因此该装置采用的是压力传感器，故B正确，ACD错误.
4.答案：C
解析：A.执行器相当于人的“肌肉”，故A错误；
B.传感器相当于人的“感觉器官”，故B错误；
C.控制器相当于人的“大脑”，故C正确；
D.敏感元件不属于“模块机器人”的组成部分，故D错误。
故选C。
