专题二　作图题
一、光学作图
类型1　光的反射作图

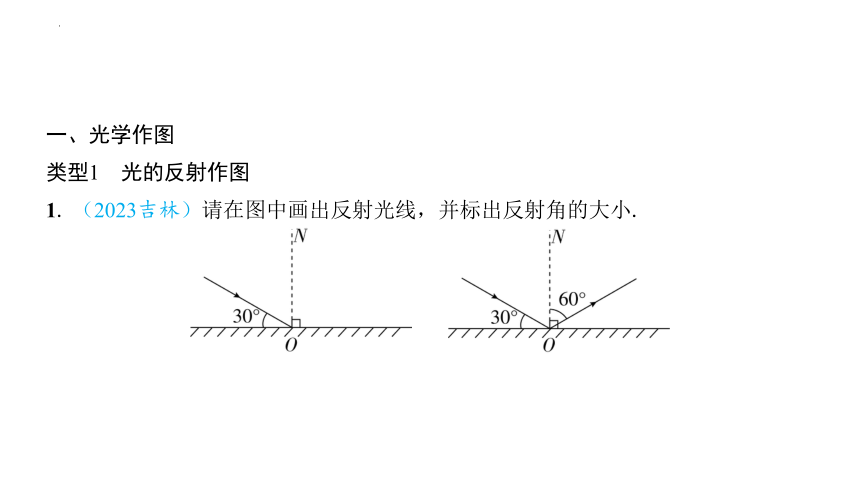

1. （2023吉林）请在图中画出反射光线，并标出反射角的大小.
类型2　平面镜成像作图

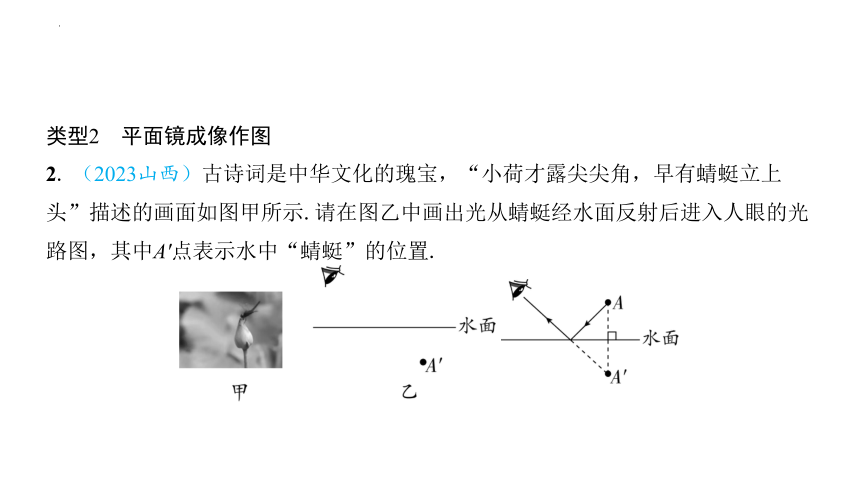

2. （2023山西）古诗词是中华文化的瑰宝，“小荷才露尖尖角，早有蜻蜓立上
头”描述的画面如图甲所示.请在图乙中画出光从蜻蜓经水面反射后进入人眼的光
路图，其中A'点表示水中“蜻蜓”的位置.

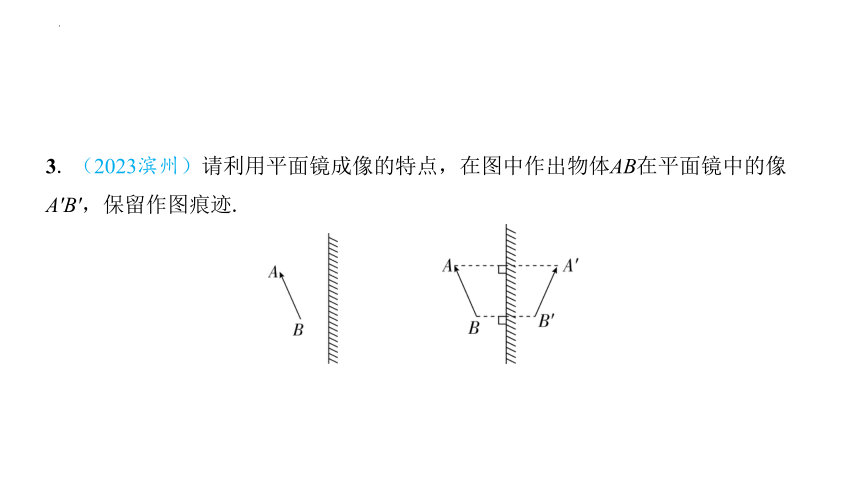

3. （2023滨州）请利用平面镜成像的特点，在图中作出物体AB在平面镜中的像
A'B'，保留作图痕迹.
类型3　光的折射作图

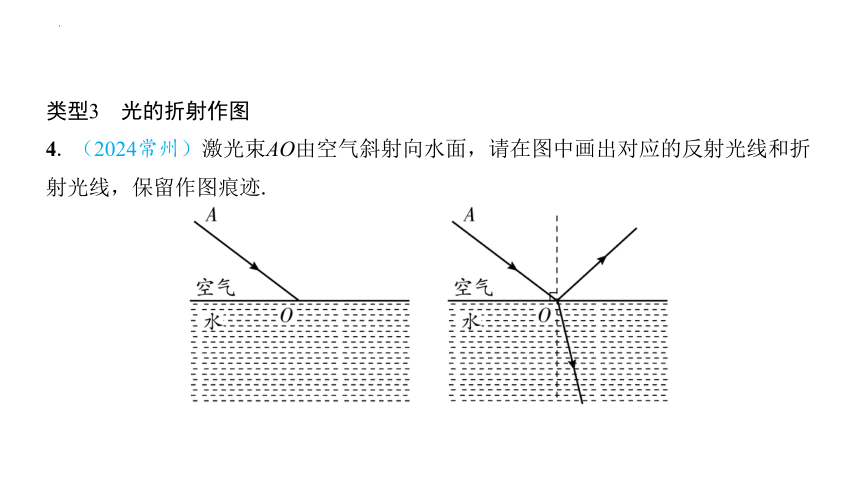

4. （2024常州）激光束AO由空气斜射向水面，请在图中画出对应的反射光线和折
射光线，保留作图痕迹.

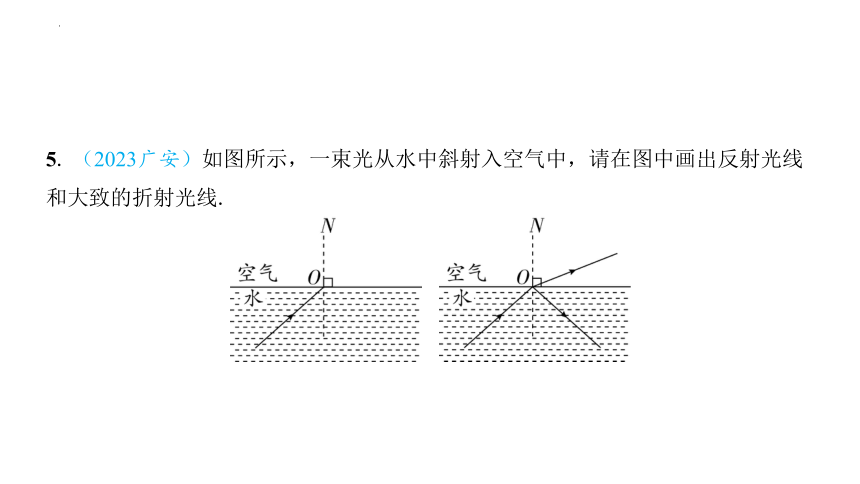

5. （2023广安）如图所示，一束光从水中斜射入空气中，请在图中画出反射光线
和大致的折射光线.
类型4　透镜作图

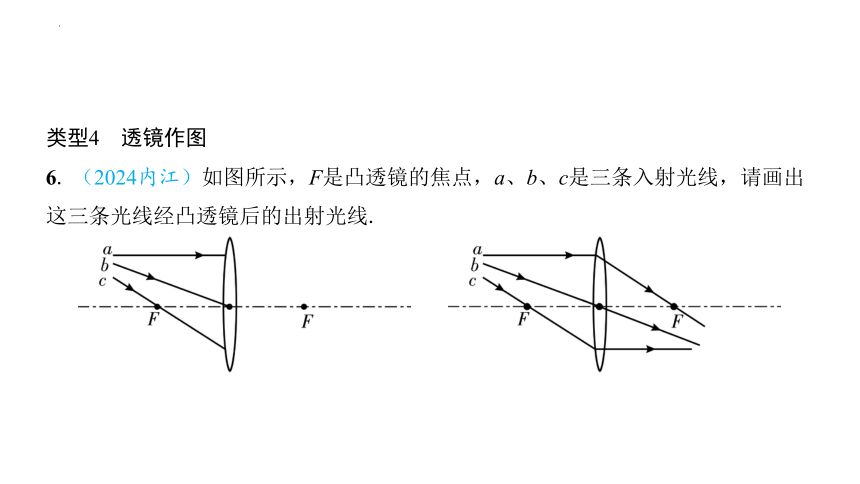

6. （2024内江）如图所示，F是凸透镜的焦点，a、b、c是三条入射光线，请画出
这三条光线经凸透镜后的出射光线.

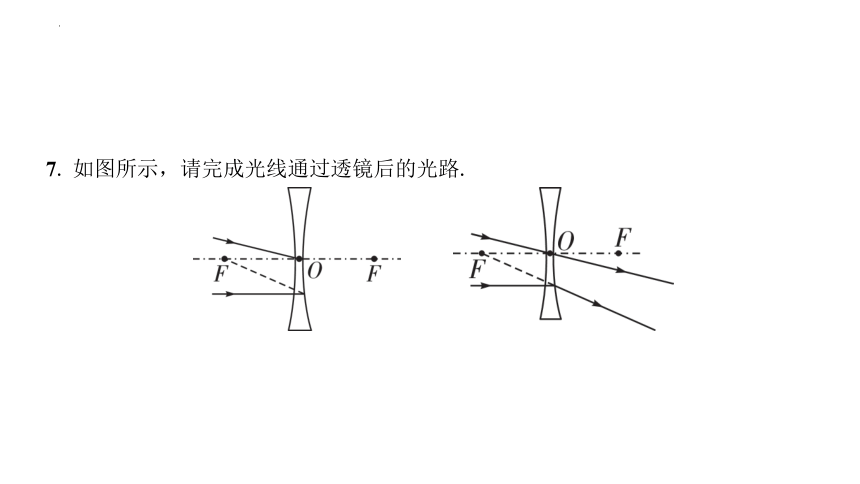

7. 如图所示，请完成光线通过透镜后的光路.
二、力的示意图作图

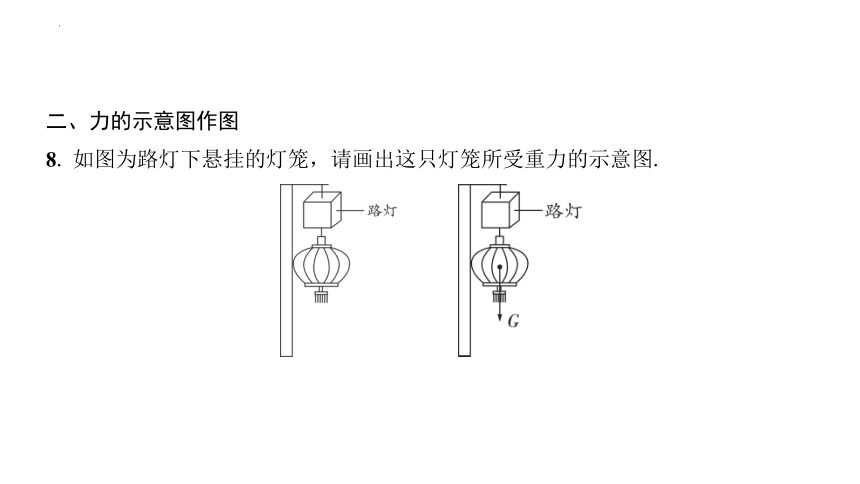

8. 如图为路灯下悬挂的灯笼，请画出这只灯笼所受重力的示意图.

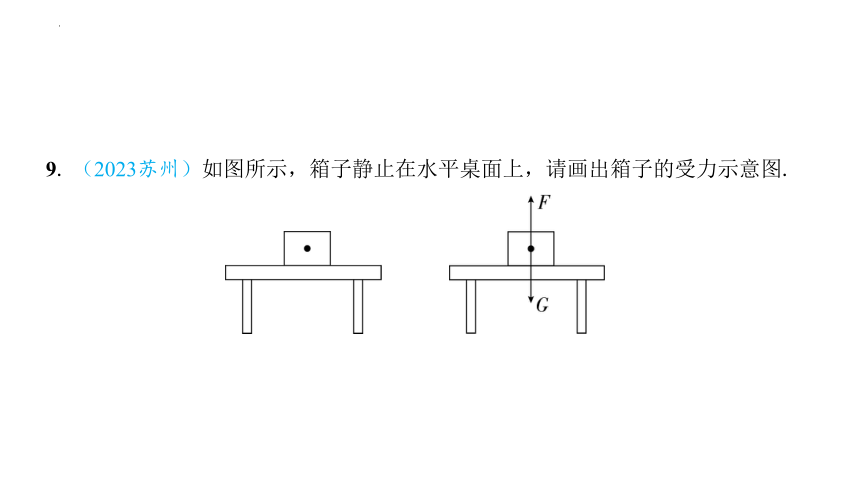

9. （2023苏州）如图所示，箱子静止在水平桌面上，请画出箱子的受力示意图.

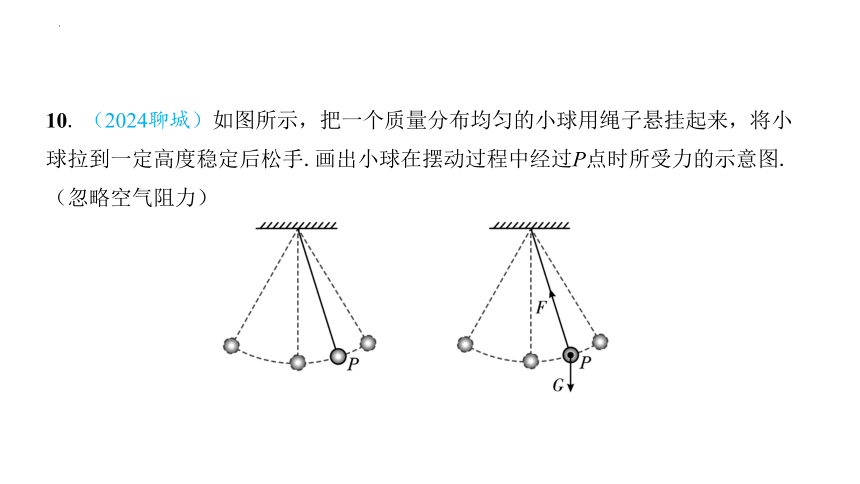

10. （2024聊城）如图所示，把一个质量分布均匀的小球用绳子悬挂起来，将小
球拉到一定高度稳定后松手.画出小球在摆动过程中经过P点时所受力的示意图.
（忽略空气阻力）

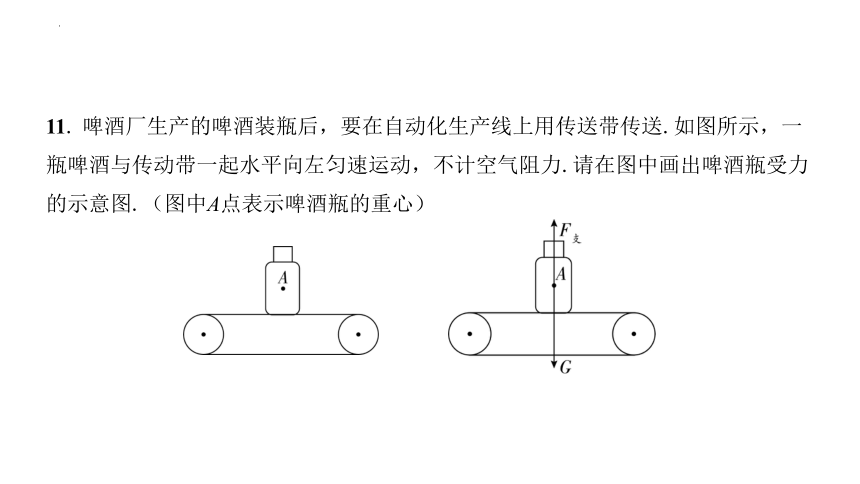

11. 啤酒厂生产的啤酒装瓶后，要在自动化生产线上用传送带传送.如图所示，一
瓶啤酒与传动带一起水平向左匀速运动，不计空气阻力.请在图中画出啤酒瓶受力
的示意图.（图中A点表示啤酒瓶的重心）
三、杠杆作图
类型1　力臂作图
12. （2023衡阳）桔槔是我国古代用于灌溉或汲水的一种器具，是杠杆的一种应
用，如图甲所示.图乙是桔槔的简化示意图，请在图乙中作出水桶所受重力的示意
图，并画出动力的力臂l1.
类型2　最小力作图
13. （2022苏州）在图中画出杠杆的阻力臂l，并在A点画出使杠杆静止在图示位置
的最小力F.
四、电磁学作图
类型1　电路连接作图
14. 一小灯泡上标有“6 V　1.5 W”字样，实验室中的电源电压恒为12 V，利用
如图所示器材测量小灯泡的电阻，请用笔画线代替导线将电路连接完整.
15. 如图所示，在用“伏安法”测量定值电阻的阻值时，需要测量电阻的电压和
电流，图中有一根导线连接错误，请在有误的那根导线上打“×”，并画出正确
的连线.
类型2　电磁相关作图
16. （2022烟台）如图所示为两个磁极间的磁感线分布图，小磁针静止在A点.请
在图中标出磁极的名称以及小磁针的N极.
17. （2023上海模拟）根据图中通电螺线管的S极，标出磁感线方向和小磁针的N
极，并在括号内标出电源的正、负极.
18. （2024常德模拟）请在图中括号内标出小磁针右端的磁极.
1. （2024黔南模拟）如图所示，一束激光沿光屏从空气斜射至水面，在水面O点
传播方向发生了改变，并分为两条光路继续传播.请画出光屏上呈现的完整光路.
核心考点精练
2. 如图所示，小明将一只发光的小灯泡放在平面镜前A点处，小明的眼睛在B点看
到了平面镜中灯泡的像，请画出这一现象的光路图，保留必要的作图痕迹.
3. 请完成图中的光路.
4. 请完成图中的光路.
5. （2024常州模拟）如图甲所示是某景区奇观，如图乙是其简化图.请在图乙中
画出上方巨石所受力的示意图.
6. 如图所示，小球浮在水面上，请画出小球受到的浮力和容器对斜面的压力的示
意图.
7. （2023南京模拟）如图所示，物体A重40 N，用50 N的力F垂直将A压在墙上静
止不动，请在图中画出物体A所受的摩擦力的示意图，并写出摩擦力的大小.
8. （2023厦门模拟）排球被击出后飞行的轨迹如图所示.不计空气阻力，请画出
排球的受力示意图.
9. 如图甲所示为工人师傅用扫帚扫地的情景.把左手握住处视作支点，右手作用
在扫帚上A点的动力为F1，请在图乙中画出动力F1的力臂l1.
甲
乙
10. （名师原创）如图甲所示是正在使用的核桃夹，上、下两部分都是杠杆，乙
图是上半部分杠杆的示意图.请在B点画出阻力F2的示意图，在A点画出最小动力F1
的示意图.
甲
乙
11. （2024渭南期中）如图所示的电路中，有两根导线尚未连接，请用笔画线代替
导线将电路连接完整.要求：闭合开关S，向左移动滑动变阻器的滑片时，小灯泡L
变亮，电压表测小灯泡L两端的电压，导线不能交叉.
12. （改编）如图所示是测Rx的阻值的实物电路，其中有一根导线连接错误，请在
该导线上画“×”，并在图上改正（所画的导线不能交叉）.
13. 在条形磁铁旁边放一小磁针，小磁针静止时的指向如图所示，请你根据小磁
针的指向，标出条形磁铁的N、S极；并用箭头标出a点的磁感线方向.
14. 如图所示，请在括号内标出小磁针静止时的极性.
15. （2024陕西模拟）如图所示，在螺线管上方用弹簧悬挂一根条形磁铁，保持
开关S闭合，当滑动变阻器的滑片P向右滑时，弹簧的伸长量减小，在图中括号内
分别标出螺线管A下端的极性和电源的正、负极.
