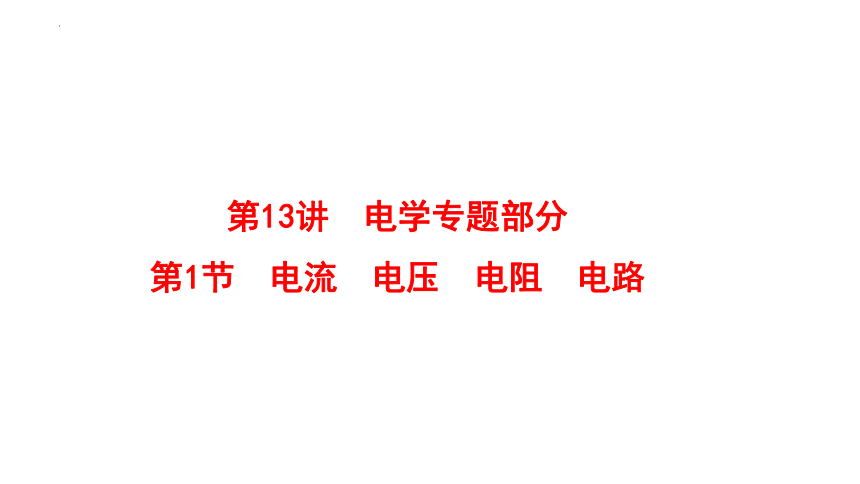

第13讲　电学专题部分
第1节　电流　电压　电阻　电路

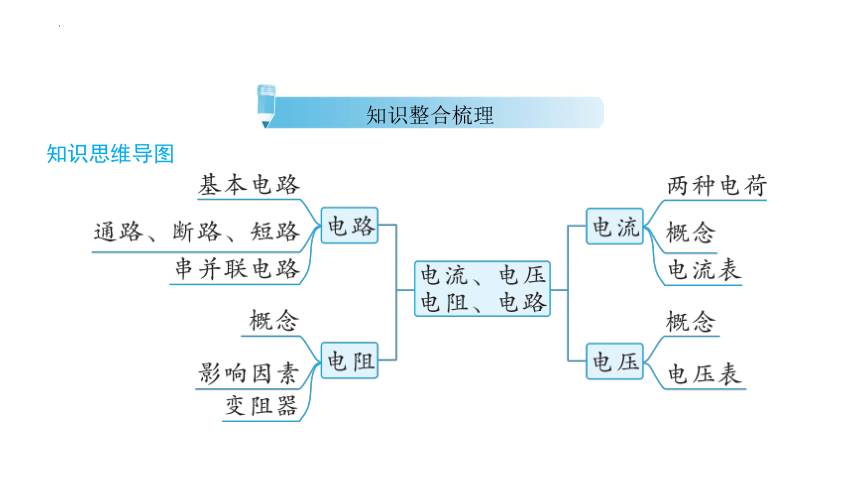

知识思维导图
知识整合梳理
一、两种电荷

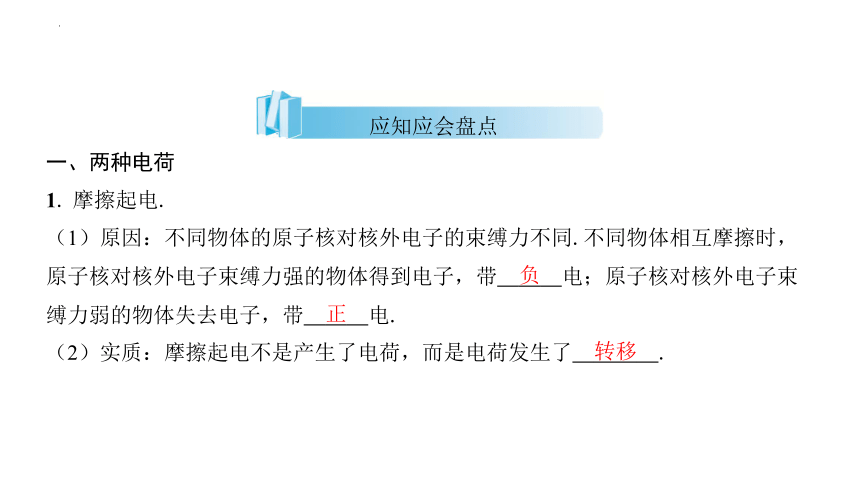

1. 摩擦起电.
（1）原因：不同物体的原子核对核外电子的束缚力不同.不同物体相互摩擦时，
原子核对核外电子束缚力强的物体得到电子，带 　负　电；原子核对核外电子束
缚力弱的物体失去电子，带 　正　电.
（2）实质：摩擦起电不是产生了电荷，而是电荷发生了 　转移　.
负
正
转移
应知应会盘点

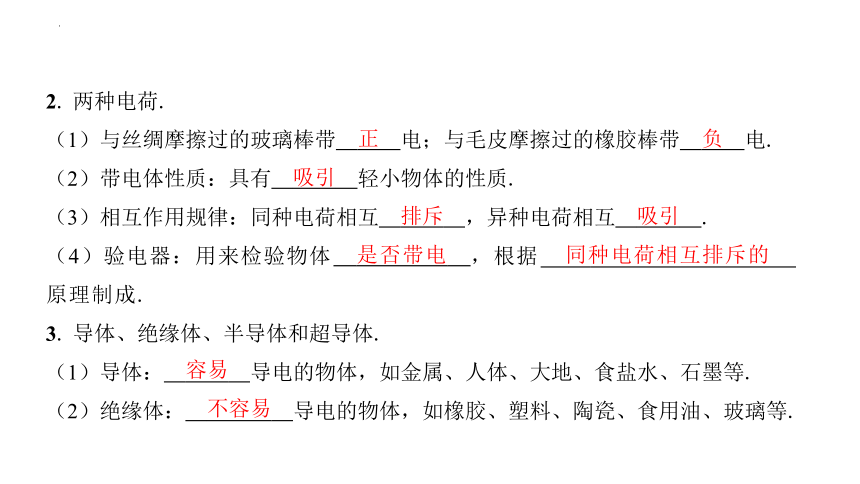

2. 两种电荷.
（1）与丝绸摩擦过的玻璃棒带 　正　电；与毛皮摩擦过的橡胶棒带 　负　电.
（2）带电体性质：具有 　吸引　轻小物体的性质.
（3）相互作用规律：同种电荷相互 　排斥　，异种电荷相互 　吸引　.
（4）验电器：用来检验物体 　是否带电　，根据 　 同种电荷相互排斥的　
原理制成.
3. 导体、绝缘体、半导体和超导体.
（1）导体： 　容易　导电的物体，如金属、人体、大地、食盐水、石墨等.
（2）绝缘体： 　不容易　导电的物体，如橡胶、塑料、陶瓷、食用油、玻璃等.
正
负
吸引
排斥
吸引
是否带电
同种电荷相互排斥的
容易
不容易

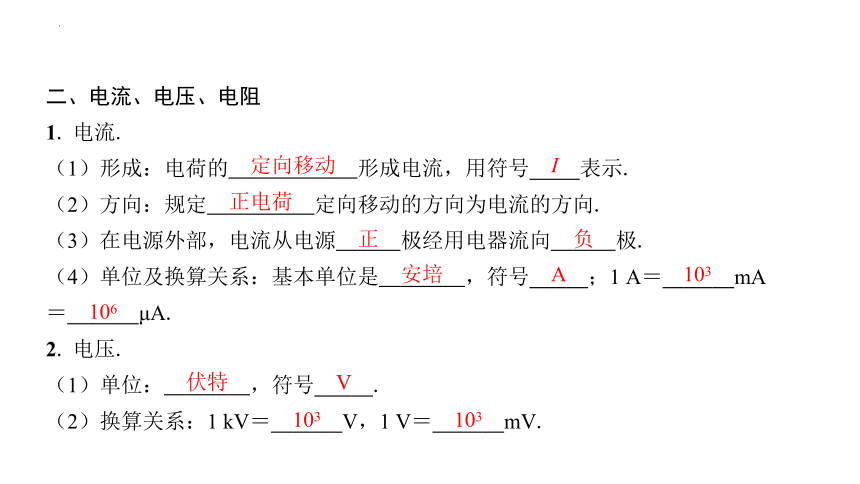

二、电流、电压、电阻
1. 电流.
（1）形成：电荷的 　定向移动　形成电流，用符号 　I　表示.
（2）方向：规定 　正电荷　定向移动的方向为电流的方向.
（3）在电源外部，电流从电源 　正　极经用电器流向 　负　极.
（4）单位及换算关系：基本单位是 　安培　，符号 　A　；1 A＝ 　103　mA
＝ 　106　μA.
2. 电压.
（1）单位： 　伏特　，符号 　V　.
（2）换算关系：1 kV＝ 　103　V，1 V＝ 　103　mV.
定向移动
I
正电荷
正
负
安培
A
103
106
伏特
V
103
103

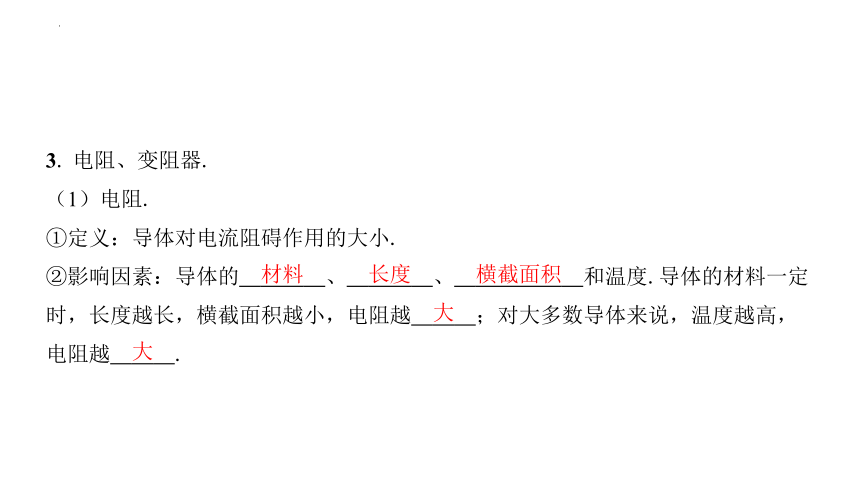

3. 电阻、变阻器.
（1）电阻.
①定义：导体对电流阻碍作用的大小.
②影响因素：导体的 　材料　、 　长度　、 　横截面积　和温度.导体的材料一定
时，长度越长，横截面积越小，电阻越 　大　；对大多数导体来说，温度越高，
电阻越 　大　.
材料
长度
横截面积
大
大
（2）滑动变阻器.
①原理：通过改变接入电路中电阻线的 　长度　来改变接入电路中的电阻.
②铭牌参数：某滑动变阻器标有“50 Ω　2 A”，表示的意义是该滑动变阻器的
　最大阻值　是50 Ω，允许通过的 　最大电流　是2 A.
③结构与接法：一般 　串　联在电路中，接入“ 　一上一下　”两个接线柱，此
时滑片与接入电路的下接线柱之间的电阻丝被接入电路；通电前应把滑片调至
　最大　阻值处.
④作用：通过改变接入电路中的 　电阻　来改变电路中的电流、电压，保护电路.
长度
最大阻值
最大电流
串
一上一下
最大
电阻

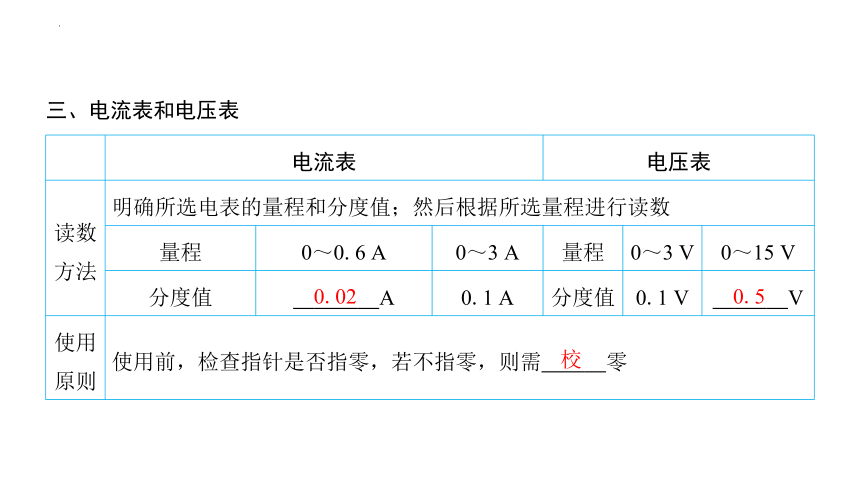

三、电流表和电压表
电流表 电压表
读数 方法 明确所选电表的量程和分度值；然后根据所选量程进行读数
量程 0～0.6 A 0～3 A 量程 0～3 V 0～15 V
分度值 　0.02　A 0.1 A 分度值 0.1 V 　0.5　V
使用 原则 使用前，检查指针是否指零，若不指零，则需 　校　零
0.02
0.5
校
电流表 电压表
使用 原则 与被测电路 　 串联　 与被测电路 　 并联　
不允许将电流表直接接在电源两端 电压表可以接在电源两端
电流必须从 　正　接线柱流入， 　负　接线柱流出；被测电流或电压不能
超过电流表或电压表的量程
串联
并联
正
负
四、串、并联电路中电流、电压规律
1. 电流规律：串联电路中，电流处处 　相等　，即I＝ 　I1＝I2　；并联电路中，
干路电流等于各支路电流 　之和　，即I＝ 　I1＋I2　.
2. 电压规律：串联电路中，总电压等于各用电器两端电压 　之和　，即U＝ 　U1
＋U2　；并联电路中，干路电流 　等于　各支路电流，即U＝ 　U1＝U2　.
相等
I1＝I2
之和
I1＋I2
之和
U1
＋U2
等于
U1＝U2
五、电路　电路图
1. 电路的组成：电源、 　用电器　、导线、开关.
2. 电路的三种状态.
用电器
状态 特点
通路 电路中 　有　电流，用电器 　能　工作
断路 电路中 　没有　电流，用电器 　不能　工作
短路 　局部　短路 电路是接通的，用电器的两端被导线直接连通
　电 源　短路 电源的正、负极直接用导线连接起来
有
能
没有
不能
局部
电源
3. 串、并联电路.
项目 串联电路 并联电路
定义 各元件 　顺次逐个　连接的电路 各元件 　并列　连接的电路
电路图
电流特点 电路中只有 　一条　电流路径 电路中有 　两条　或多条电流路径
顺次逐个
并列
一条
两条
项目 串联电路 并联电路
用电器工作状态 电路中各用电器的工作 　相 互　
影响，当一个用电器断路或损坏
时，其余用电器均 　不能　工作 电路中各用电器的工作 　互不　影
响，当一个用电器断路或损坏时，
其他用电器 　能　正常工作
开关控 制特点 控制整个电路的通断，开关的位
置改变，控制作用不变 　干路　上的开关控制整个电路的
通断，支路上的开关只控制该支路
的通断
实例 节日里的一串小彩灯、开关与灯
泡之间 插座各插孔之间，家用电器（电视
机、洗衣机、电冰箱、空调、电脑
等）之间
相互
不能
互不
能
干路
命题点1　常考电流、电压估测
1. （1）（2024重庆A卷1题A选项）一节干电池的电压约为1.5 V.（　√　）
（2）（2022重庆B卷1题C选项）电饭锅加热时的电流约0.02 A. （　√　）
（3）（2024重庆B卷1题C选项）我国家庭电路的电压为220 V. （　√　）
√
×
√
重庆中考聚焦
×
×
（4）（2023 重庆A卷1题C选项）我国家庭电路的电压约为36 V.
（5）（2023 重庆B卷1题C选项）手机电池的电压约为220 V.
（　√　）
（　√　）
命题点2　电路连接方式及状态判断
2. （2019重庆B卷）关于如图所示的电路，下列判断正确的是（　D　）
A. 只闭合开关S1时，灯泡L1、L3并联
B. 只闭合开关S2时，灯泡L2、L3并联
C. 只闭合开关S2、S3时，灯泡L2、L3串联
D. 闭合所有开关，灯泡L1、L2并联，L3短路
D
命题点3　电路设计
3. （2022重庆A卷）如图所示为一种新型“水温感应龙头”，它自带水流发电电源.当水流温度低于40 ℃，感应开关S1闭合，只有绿灯照亮水流；当水温达40 ℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人.下列电路设计能实
现该功能的是（　B　）
B
A B C D
4. （2022重庆B卷）宾馆房间有门铃系统，当房客闭合开关S1，“请勿打扰”灯
泡L发光，来访者即便闭合门铃开关S2，门铃R也不发声；只有在S1断开，S2闭合
时，门铃才发出“叮咚”声.R的电阻远大于L的电阻.下列电路图中，跟该门铃系
统功能吻合的是（　A　）
A B C D
A
5. （2021重庆A卷）“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，如图是泡“工夫茶”用的电茶炉，在电路中分别用R1和R2代表消毒锅和煮水壶，当闭合开关S后，R1和R2才能工作，但不能同时加热，下列电路中符合要求的是
（　C　）
C
A B C D
6. （2021重庆B卷）小杨同学仔细观察了一间普通教室的照明电路，每盏电灯规格相同且都能正常发光，每个开关都能控制两盏电灯，下列电路图中符合要求的是
（　B　）
A B C D
B
7. （2024重庆B卷）家用电动窗帘的电路主要由电源指示灯L和电动机M组成.先
闭合开关S1，电源指示灯L亮；再闭合开关S2，电动机M工作拉动窗帘.当S1断开
时，电动机M不能工作.下列电路中符合要求的是（　B　）
A B C D
B
8. （2020重庆A卷）某种电子测温枪靠近被测者额头，闭合测温开关S1时，只有
热敏电阻R工作，测温枪的显示屏显示被测者温度；在环境光线较暗看不清示数
时，再闭合开关S2，显示屏补光灯泡L发光；在测温开关S1断开时，闭合开关S2，
灯泡L不发光.关于热敏电阻R与补光灯泡L在电路中的连接方式，下列电路图中符
合要求的是（　C　）
A B C D
C
1. 与头发摩擦过的塑料尺能吸引碎纸屑，这是 　摩擦起电　现象.干燥的天气里，用塑料梳子梳头，头发会随梳子飘起来，这是因为梳子和头发带 　异　（选
填“同”或“异”）种电荷相互吸引.
RJ九年级全一册 P32节首图
摩擦起电
异
教材知识溯源
HK九年级P57 图14－1（a）
2. 两根用丝绸摩擦过的玻璃棒互相靠近时，它们之间会发生互相 　排斥　的现
象；丝绸摩擦过的玻璃棒和毛皮摩擦过的橡胶棒互相靠近时，它们之间会发生互
相 　吸引　的现象.
RJ九年级全一册图
P32图15.1－1
排斥
吸引
（a）
（b）
HK九年级P59 图14－3
（c）
3. 如图所示，分别将1节电池和2节电池接入它下面电路的两夹子间，闭合开关
后，会观察到两次接法小灯泡的亮度 　不一样　（选填“一样”或“不一样”）.
某收音机工作时需要的电压是6 V，则需要4节干电池 　串联　（选填“串联”或
“并联”）起来作为电源.
RJ九年级全一册P56 图16.1－2
不一样
串联
4. 如图所示是滑动变阻器的结构示意图，当滑片P向右移动时，要使连入电路中
的电阻变小，应该选择的接线柱为 　C　和 　B　或 　D　和 　B　.
RJ九年级全一册P68 图16.4－2
C
B
D
B
HK九年级P94 图15－3（a）
重难点　电路设计
1. 通过用电器间的工作状态是“相互影响”还是“互不影响”，确定用电器之间
是串联还是并联关系.
2. 若开关闭合，用电器工作，则开关与用电器串联；若开关闭合，用电器不工
作，则开关与用电器并联.
重点难点突破
例　某市在旧城改造中，对空巢老人居住的房屋优先实施改造.志愿者小唐对刘奶
奶的厨房电路进行了改造，用LED灯替换了白炽灯，添加了一个换气扇，刘奶奶
说开关要方便且省电.下列电路图中符合要求的是（　　）
A B C D
【解析】用LED灯替换了白炽灯，添加了一个换气扇，刘奶奶说开关要方便且省
电，即开关可以单独控制两个用电器，且两个用电器可以独立工作，即两用电器
并联，且各自一个开关控制，故A符合题意，B、C、D不符合题意.
【答案】A
