第14讲　生活用电

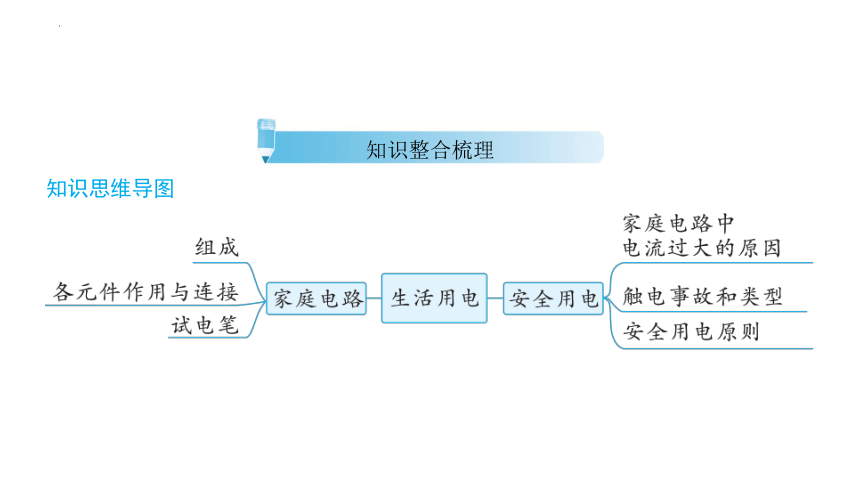

知识思维导图
知识整合梳理
一、家庭电路的组成

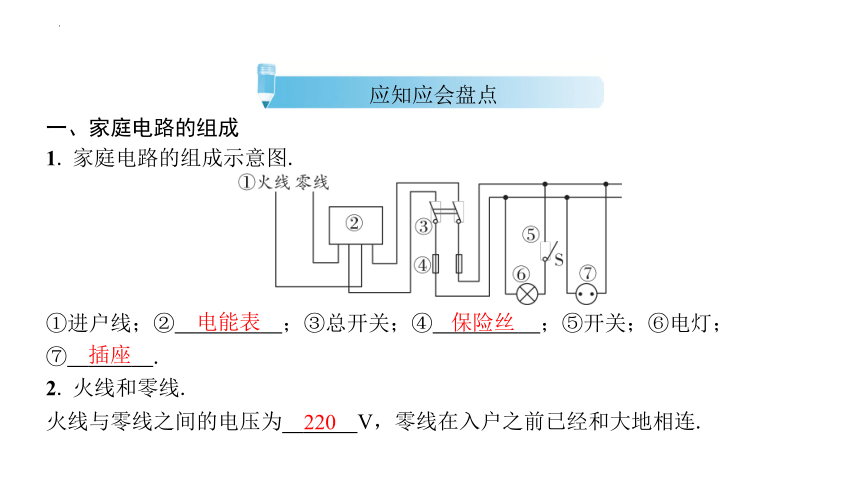

1. 家庭电路的组成示意图.
应知应会盘点
①进户线；② 　电能表　；③总开关；④ 　保险丝　；⑤开关；⑥电灯；
⑦ 　插座　.
电能表
保险丝
插座
2. 火线和零线.
火线与零线之间的电压为 　220　V，零线在入户之前已经和大地相连.
220
作用 用来辨别 　零线和火线
种类 钢笔式、螺丝刀式
使用 手拿试电笔，手指 　接触　笔卡或笔尾金属体，使笔尖接触被测的导
线，如果氖管发光，则接触的是 　火　线，如果氖管不发光，则接触的
是 　零　线
　
　
说明 使用试电笔时，手指不能接触 　笔尖金属体　，否则会发生触电
接触
火
零
笔尖金属体
零线和火线

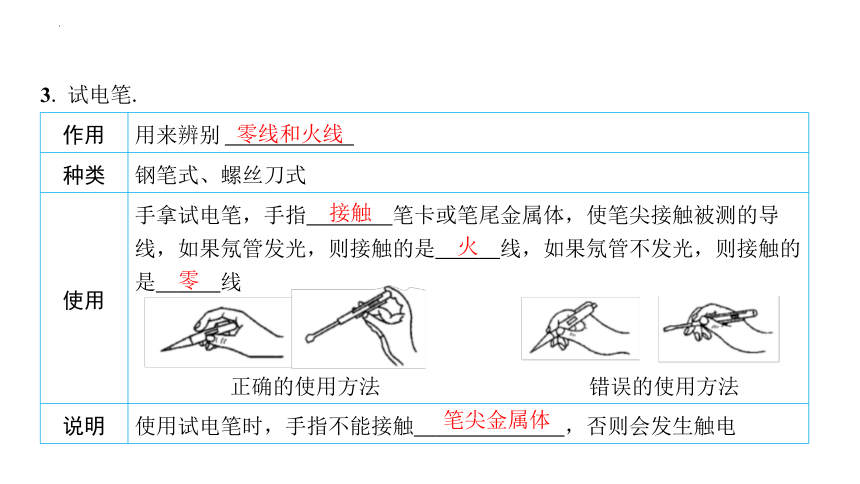

3. 试电笔.
正确的使用方法
错误的使用方法

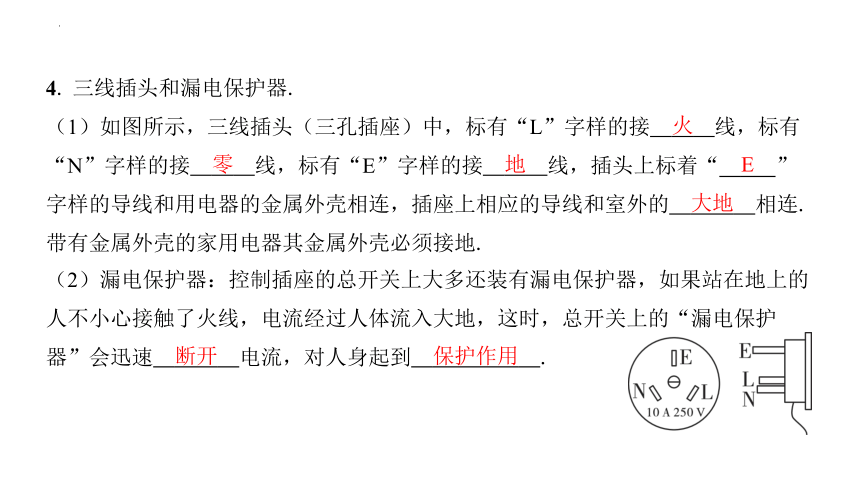

4. 三线插头和漏电保护器.
（1）如图所示，三线插头（三孔插座）中，标有“L”字样的接 　火　线，标有
“N”字样的接 　零　线，标有“E”字样的接 　地　线，插头上标着“ 　E　”
字样的导线和用电器的金属外壳相连，插座上相应的导线和室外的 　大地　相连.
带有金属外壳的家用电器其金属外壳必须接地.
火
零
地
E
大地
（2）漏电保护器：控制插座的总开关上大多还装有漏电保护器，如果站在地上的
人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护
器”会迅速 　断开　电流，对人身起到 　保护作用　.
断开
保护作用

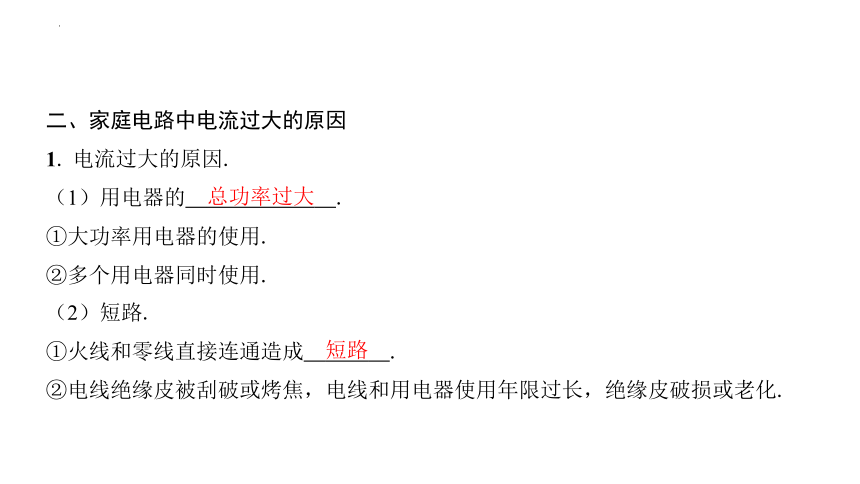

二、家庭电路中电流过大的原因
1. 电流过大的原因.
（1）用电器的 　总功率过大　.
①大功率用电器的使用.
②多个用电器同时使用.
总功率过大
（2）短路.
①火线和零线直接连通造成 　短路　.
②电线绝缘皮被刮破或烤焦，电线和用电器使用年限过长，绝缘皮破损或老化.
短路

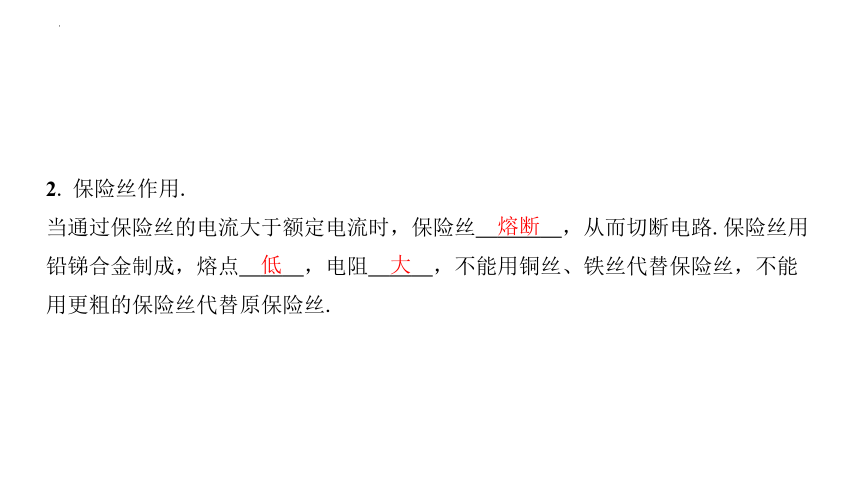

2. 保险丝作用.
当通过保险丝的电流大于额定电流时，保险丝 　熔断　，从而切断电路.保险丝用
铅锑合金制成，熔点 　低　，电阻 　大　，不能用铜丝、铁丝代替保险丝，不能
用更粗的保险丝代替原保险丝.
熔断
低
大
三、安全用电

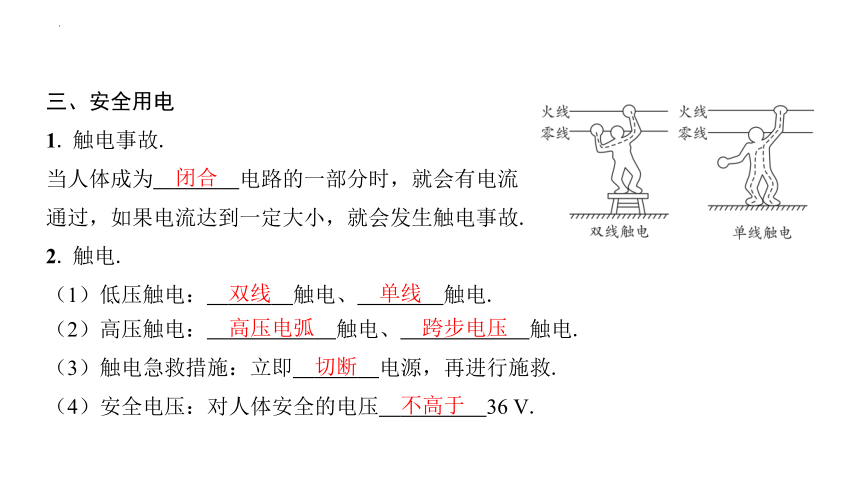

1. 触电事故.
当人体成为 　闭合　电路的一部分时，就会有电流通过，如果电流达到一定大小，就会发生触电事故.
闭合
2. 触电.
（1）低压触电： 　双线　触电、 　单线　触电.
双线
单线
（2）高压触电： 　高压电弧　触电、 　跨步电压　触电.
（3）触电急救措施：立即 　切断　电源，再进行施救.
（4）安全电压：对人体安全的电压 　不高于　36 V.
高压电弧
跨步电压
切断
不高于

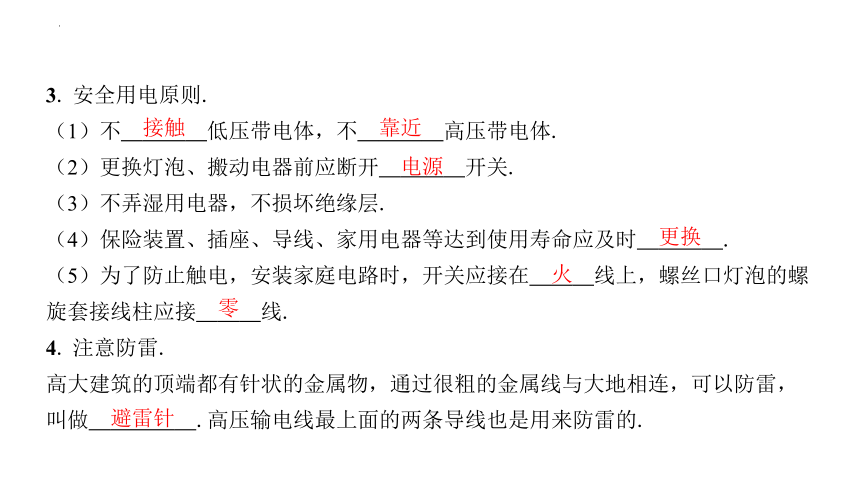

3. 安全用电原则.
（1）不 　接触　低压带电体，不 　靠近　高压带电体.
（2）更换灯泡、搬动电器前应断开 　电源　开关.
（3）不弄湿用电器，不损坏绝缘层.
（4）保险装置、插座、导线、家用电器等达到使用寿命应及时 　更换　.
（5）为了防止触电，安装家庭电路时，开关应接在 　火　线上，螺丝口灯泡的螺
旋套接线柱应接 　零　线.
4. 注意防雷.
高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，
叫做 　避雷针　.高压输电线最上面的两条导线也是用来防雷的.
接触
靠近
电源
更换
火
零
避雷针
命题点　安全用电
1. （2024重庆A卷）关于家用电器的工作过程和家庭电路，下列说法正确的是
（　C　）
A. 家用电饭煲正常工作时将内能转化为电能
B. 有金属外壳的家用电器可以使用两孔插座
C. 家庭电路的总开关要安装在电能表的后面
D. 空气开关的作用是在发生漏电时切断电路
C
重庆中考聚焦
2. （2021重庆B卷）下列关于电学知识的说法正确的是（　B　）
A. 洗衣机使用三孔插座主要是为了防止雷击
B. 使用试电笔时人手必须接触笔尾的金属体
C. 验电器的金属箔片张开是因为带异种电荷
D. 家庭电路中空气开关跳闸一定是发生了短路
B
3. （2023重庆B卷）关于电与磁的知识，下列说法正确的是（　B　）
A. 摩擦起电的过程，创造了电荷
B. 螺线管通电时，周围存在着磁场
C. 使用试电笔时，手不能接触笔尾的金属体
D. 灯泡未通电时，它两端的电压为零，电阻也为零
B
4. （2022重庆B卷）“珍爱生命，安全用电”.下列做法中，符合安全用电原则的
是（　C　）
A. 用湿抹布擦拭台灯和有金属外壳的家用电器
B. 使用试电笔时，手指可以跟笔尖金属体接触
C. 手机充电结束，把充电器从插座上及时拔下
D. 将用电器的三脚插头插在两孔插座上使用
C
1. 如图所示，在电路正常情况下，当笔尖接触导线时，若试电笔的氖管发光，则
该导线是 　火　线.
RJ九年级全一册P107 图19.1－3
火
教材知识溯源
HK九年级P112 图15－24
2. 生活中既要利用电热，又要防止电热带来的危害.如图所示，通过插座接入电
路的用电器同时工作时，电路中的总功率 　变大　，引起干路中的电流 　变大　，根据焦耳定律可知，干路上的电流产生的热量 　变大　，使导线的温度急剧升高，从而烧坏插座.（均选填“变大”“变小”或“不变”）
RJ九年级全一册P109 图19.2－1
变大
变大
变大
3. 如图甲所示，人站在绝缘凳上同时接触火线和零线， 　会　发生触电事故；如
图乙所示，人站在地面上仅接触火线 　会　发生触电事故.（均选填“会”或“不
会”）
甲
乙
会
会
RJ九年级全一册P113 图19.3－2
HK九年级P113 图15－25（a）
4. 家用电器的三脚插头中有两个脚接用电部分，另一个脚跟用电器的 　金属外壳　连接.与三脚插头对应的三孔插座中，除两个孔分别接火线和零线外，另一个孔是跟 　大地　相连接的.
金属外壳
大地
RJ九年级P107 图19.1－5
HK九年级P112 图15－20
命题点　安全用电
1. （2023重庆模拟）下列做法符合安全用电原则的是（　D　）
A. 控制用电器的开关要连接在零线和用电器之间
B. 当遇到有人触电时，应立即用手将他拉离带电体
C. 电视机不使用后，不用把它的电源插头从插座上拔出
D. 当试电笔的笔尖接触火线时，绝不允许用手指接触笔尖
D
核心考点精练
2. （2023内江）“珍爱生命，安全用电”，下列说法正确的是（　D　）
A. 照明电路的开关应接在零线上
B. 多个大功率用电器可以同时用一个插座
C. 有金属外壳的用电器不需要用三孔插座
D. 发生触电事故时，不能直接用手去拉触电者
D
3. 如图所示是新能源汽车的充电桩，下列做法中，符合安全用电原则的是（ 　 ）
A. 每个充电桩在安装时都要装漏电保护器
B. 有经验的电工在安装充电桩时不必断开电源
C. 安装充电桩时，可以不连接地线
D. 万一有充电桩起火，应马上浇水扑灭
A
4. （2023枣庄）学校对安全教育越来越重视，并开展了一系列丰富多彩的教育活
动.在某校一次安全用电知识的“对”“错”抢答比赛中，下列选项应答“对”的
是（　B　）
A. 若空气开关跳闸，一定是使用了大功率用电器
B. 使用三线插头和三孔插座的目的是将用电器的金属外壳与大地相连
C. 家庭电路的开关接在零线或火线上都可以
D. 雷雨天气可以打着雨伞在开阔地上行走
B
5. （2023山西）电给我们的生活带来了极大的便利，但不正确的用电方式也会造
成很大的危害.关于安全用电，下列做法正确的是（　C　）
A. 用湿布擦正在发光的灯泡 B. 使用试电笔时，手指接触笔尖金属体
C
C. 发现有人触电时先切断电源 D. 使用电冰箱时金属外壳不需要接地
6. 随着科技的发展，家用电器的种类越来越多.从安全用电的角度出发，下列说
法正确的是（　B　）
A. 手机在充电状态时，接打电话是安全的
B. 家庭电路中空气开关跳闸，可能是短路造成的
C. 家用电器都有开关，入户电路中不必安装空气开关或保险丝
D. 将洗衣机的三脚插头最长脚折弯后，插在两孔插座上仍可安全使用
B
7. （改编）下列说法正确的是（　D　）
A. 人可以靠近断线后落地的高压线
D
B. 导线的绝缘皮破损，仍可继续使用
C. 螺丝口灯座的螺旋套应该接在火线上
D. 三孔插座的连接方式符合安全用电的原则
