第15讲　电与磁
知识思维导图
知识整合梳理

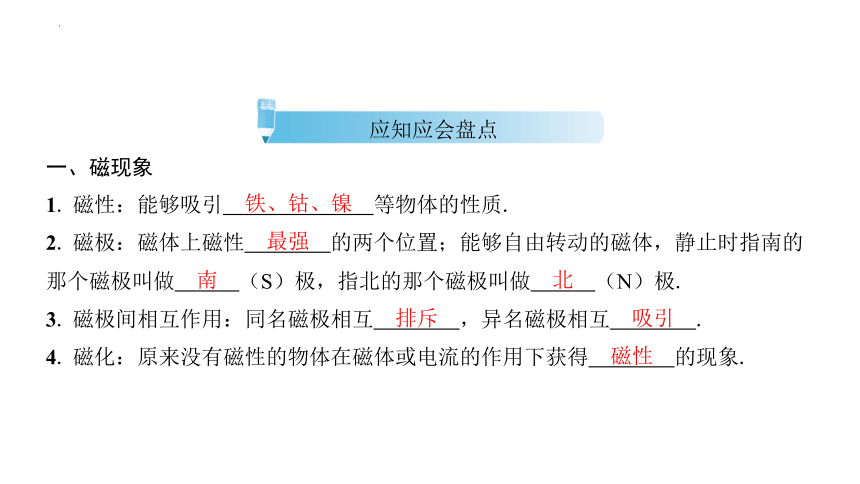

一、磁现象
1. 磁性：能够吸引 　铁、钴、镍　等物体的性质.
2. 磁极：磁体上磁性 　最强　的两个位置；能够自由转动的磁体，静止时指南的
那个磁极叫做 　南　（S）极，指北的那个磁极叫做 　北　（N）极.
3. 磁极间相互作用：同名磁极相互 　排斥　，异名磁极相互 　吸引　.
4. 磁化：原来没有磁性的物体在磁体或电流的作用下获得 　磁性　的现象.
铁、钴、镍
最强
南
北
排斥
吸引
磁性
应知应会盘点

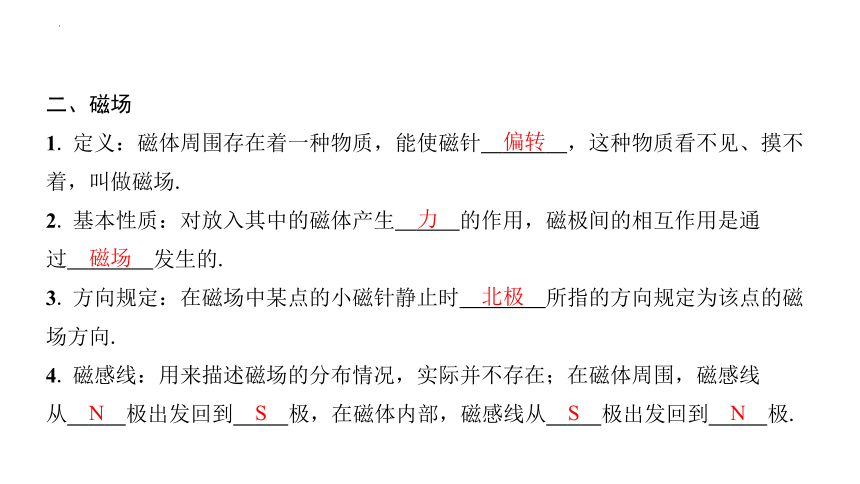

二、磁场
1. 定义：磁体周围存在着一种物质，能使磁针 　偏转　，这种物质看不见、摸不
着，叫做磁场.
2. 基本性质：对放入其中的磁体产生 　力　的作用，磁极间的相互作用是通
过 　磁场　发生的.
3. 方向规定：在磁场中某点的小磁针静止时 　北极　所指的方向规定为该点的磁
场方向.
4. 磁感线：用来描述磁场的分布情况，实际并不存在；在磁体周围，磁感线
从 　N　极出发回到 　S　极，在磁体内部，磁感线从 　S　极出发回到 　N　极.
偏转
力
磁场
北极
N
S
S
N
6. 地磁场：地球周围存在的磁场，地磁南极在地理 　北　极附近，地磁北极在地
理 　南　极附近.地理的两极和地磁场的两极并不重合，最早由我国宋代学者 　沈
括　记述.
北
南
沈
括

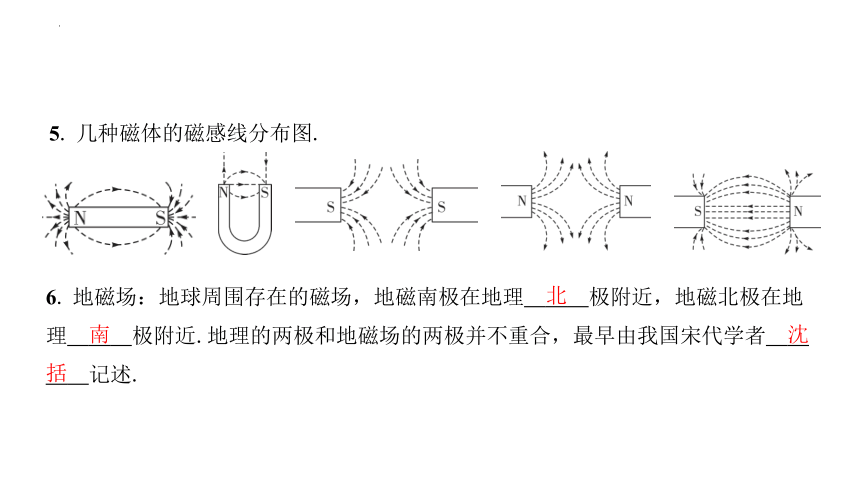

5. 几种磁体的磁感线分布图.

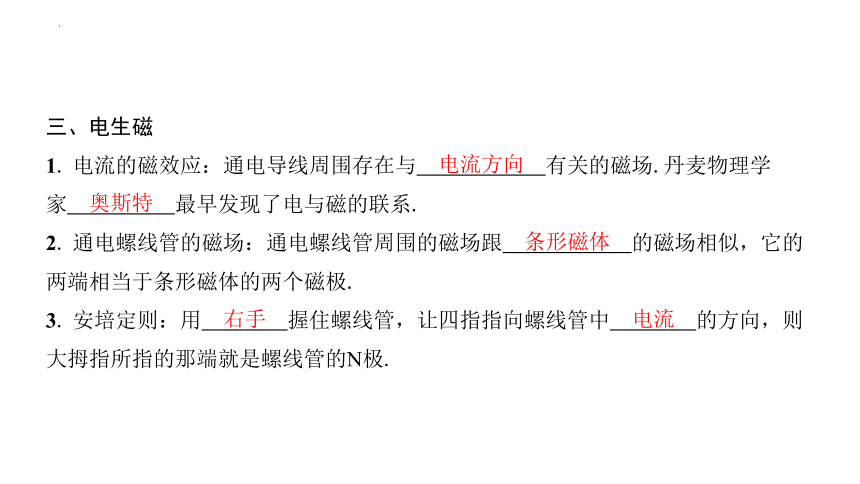

三、电生磁
1. 电流的磁效应：通电导线周围存在与 　电流方向　有关的磁场.丹麦物理学
家 　奥斯特　最早发现了电与磁的联系.
2. 通电螺线管的磁场：通电螺线管周围的磁场跟 　条形磁体　的磁场相似，它的
两端相当于条形磁体的两个磁极.
3. 安培定则：用 　右手　握住螺线管，让四指指向螺线管中 　电流　的方向，则
大拇指所指的那端就是螺线管的N极.
电流方向
奥斯特
条形磁体
右手
电流

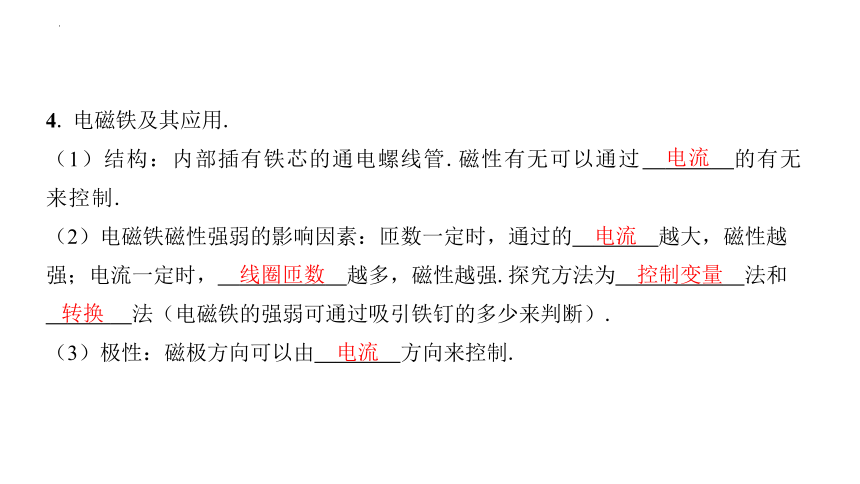

4. 电磁铁及其应用.
（1）结构：内部插有铁芯的通电螺线管.磁性有无可以通过 　电流　的有无
来控制.
（2）电磁铁磁性强弱的影响因素：匝数一定时，通过的 　电流　越大，磁性越
强；电流一定时， 　线圈匝数　越多，磁性越强.探究方法为 　控制变量　法和
　转换　法（电磁铁的强弱可通过吸引铁钉的多少来判断）.
（3）极性：磁极方向可以由 　电流　方向来控制.
电流
电流
线圈匝数
控制变量
转换
电流

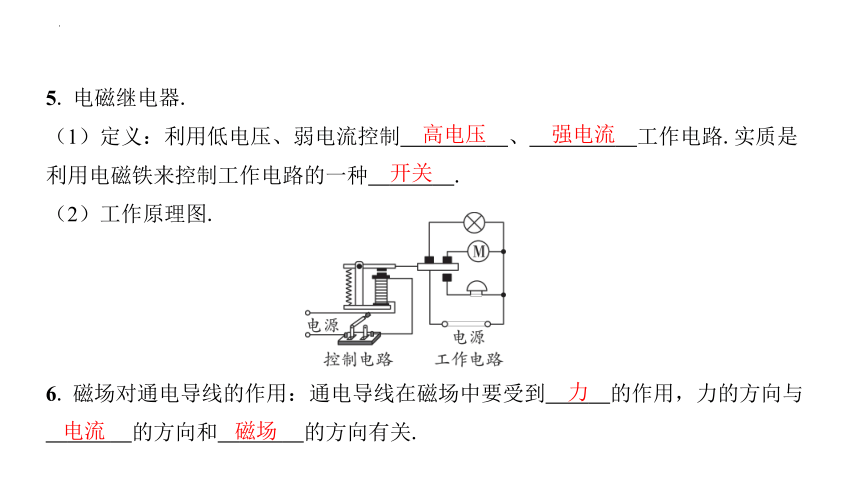

5. 电磁继电器.
（1）定义：利用低电压、弱电流控制 　高电压　、 　强电流　工作电路.实质是
利用电磁铁来控制工作电路的一种 　开关　.
（2）工作原理图.
高电压
强电流
开关
6. 磁场对通电导线的作用：通电导线在磁场中要受到 　力　的作用，力的方向与
　电流　的方向和 　磁场　的方向有关.
力
电流
磁场

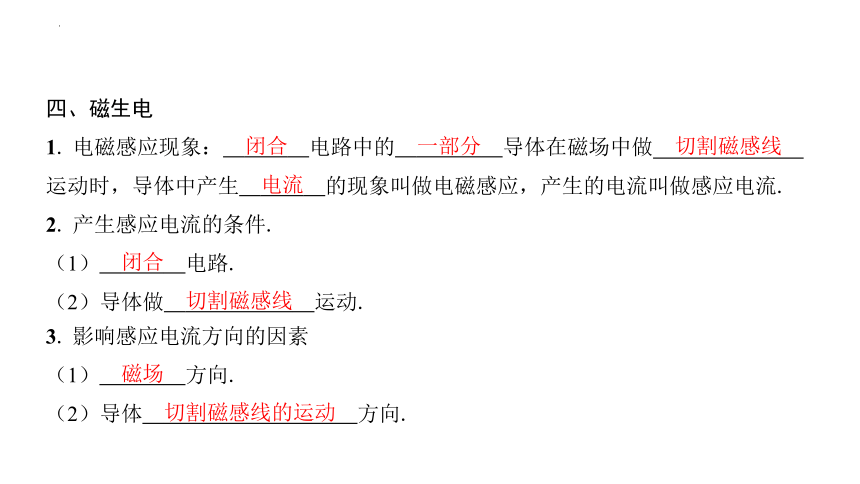

四、磁生电
1. 电磁感应现象： 　闭合　电路中的 　一部分　导体在磁场中做 　 切割磁感线　
运动时，导体中产生 　电流　的现象叫做电磁感应，产生的电流叫做感应电流.
2. 产生感应电流的条件.
（1） 　闭合　电路.
（2）导体做 　切割磁感线　运动.
闭合
一部分
切割磁感线
电流
闭合
切割磁感线
3. 影响感应电流方向的因素
（1） 　磁场　方向.
（2）导体 　切割磁感线的运动　方向.
磁场
切割磁感线的运动

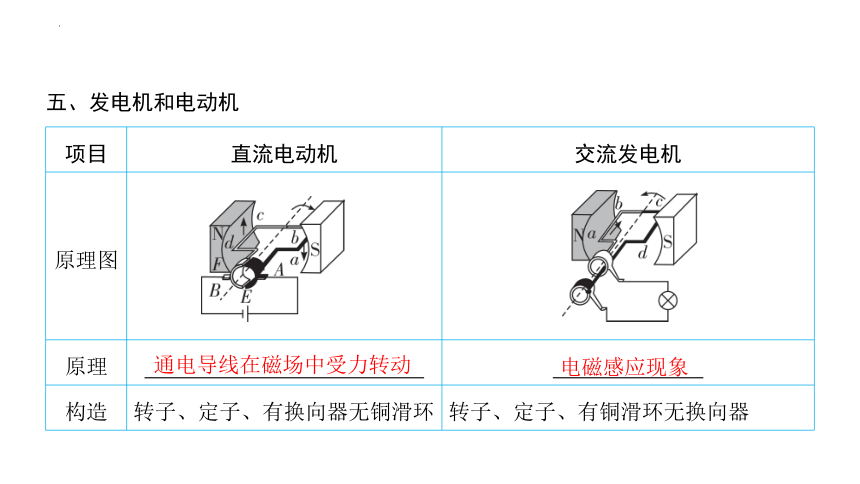

五、发电机和电动机
项目 直流电动机 交流发电机
原理图
原理 通电 导线在磁场中受力转动 电磁感 应现象
构造 转子、定子、有换向器无铜滑环 转子、定子、有铜滑环无换向器
通电导线在磁场中受力转动
电磁感应现象

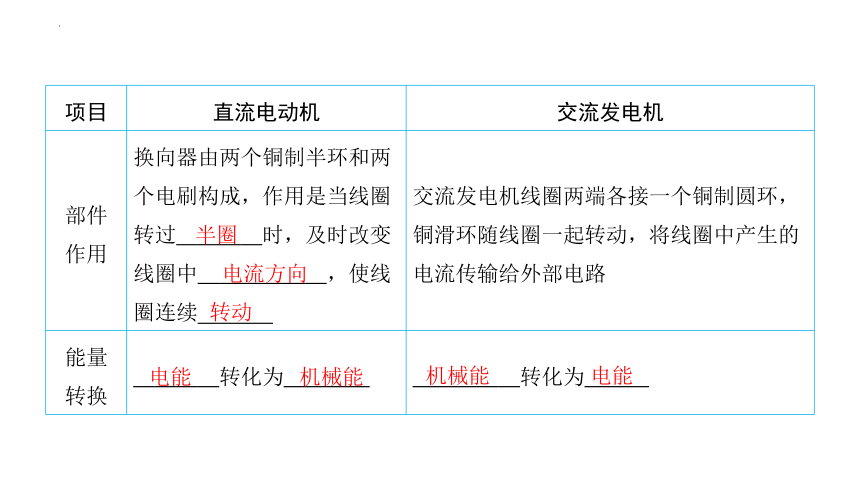

项目 直流电动机 交流发电机
部件 作用 换向器由两个铜制半环和两个电刷构成，作用是当线圈转过 　半圈　时，及时改变线圈中 　电流方向　，使线圈连续 　转 动　 交流发电机线圈两端各接一个铜制圆环，铜滑环随线圈一起转动，将线圈中产生的电流传输给外部电路
能量 转换 　电能　转化为 　机械能　 　机械能　转化为 　电能　
半圈
电流方向
转动
电能
机械能
机械能
电能

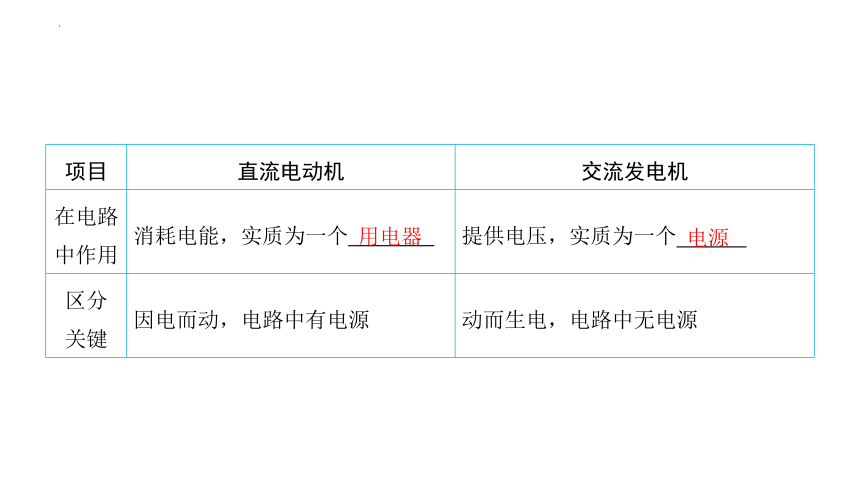

项目 直流电动机 交流发电机
在电路 中作用 消耗电能，实质为一个 　用电器　 提供电压，实质为一个 　 电源　
区分 关键 因电而动，电路中有电源 动而生电，电路中无电源
用电器
电源
命题点1　物理学史
1. （2022重庆A卷）英国物理学家 　法拉第　发现了电磁感应现象，才有了发电
设备供动车运行.
法拉第
重庆中考聚焦
命题点2　电磁现象的理解与辨析
2. （2022重庆A卷）有关电和磁的知识，下列说法正确的是（　D　）
A. 电动机工作时将机械能转化为电能
B. 摩擦起电的实质是创造了电荷
C. 通电导体的周围真实存在着磁感线
D. 同名磁极相互排斥，异名磁极相互吸引
D
3. （2021重庆A卷）三峡水电站是世界上规模最大的水电站之一，发电机组是水
电站的核心部分.下列选项中，符合发电机工作原理的是（　B　）
A. 通电导体在磁场中受力运动 B. 法拉第电磁感应现象
C. 奥斯特实验 D. 司南
B
4. （2023重庆A卷）关于电和磁的知识，下列说法正确的是（　A　）
A. 用电器的金属外壳应按规定接地
B. 奥斯特发现了电磁感应现象
C. 用丝绸摩擦过的玻璃棒带负电荷
D. 同名磁极靠近时会相互吸引
A
5. （2021重庆B卷）如图所示，开关闭合后，闭合电路的一部分导体ab左右运动
时电流计指针发生摆动，这是 　电磁感应　现象，利用这个原理可以制成 　发电
机　（选填“发电机”或“电动机”）.
6. （2023重庆B卷）周末，市民开着纯电动汽车出游，驱动汽车的电动机是根据
通电导体在 　磁场　中受力的作用制成的；汽车行驶过程中正在发电的发电机是
根据 　电磁感应　原理制成的.
电磁感应
发电
机
磁场
电磁感应
命题点3　电磁作图
类型1　磁体相关作图
7. （2021重庆A卷）图中的小磁针处于自由静止状态，在括号内标上“N”或“S”.
类型2　通电螺线管相关作图
8. （2022重庆B卷）如图所示，S闭合后，螺线管的磁感线分布如带箭头的虚线所
示.请在图中虚线框内标出电源的“＋”或“－”极.
9. （2024重庆A卷）请在图中的虚线框中用箭头画出磁感线的方向.
1. 如图所示的司南是我国的四大发明之一，古文《论衡》中记载“司南之杓，投
之于地，其柢（握柄）指南.”司南静止时能指南北，是因为本身具有 　磁　性的
指南针受到了 　地磁场　的作用，司南的握柄应为该磁体的 　南　极.
RJ九年级全一册P119 图20.1－1
磁
地磁场
南
教材知识溯源
HK九年级P141 图17－10
2. 在研究磁场时，同学将一些小磁针排列在条形磁体周围，观察到如图所示现
象，说明磁感线总是从磁体的 　N　极指向 　S　极.
RJ九年级全一册P121 图20.1－5
N
S
HK九年级P140 图17－7
3. 图中是做 　奥斯特　实验时的情景，当直导线内有电流通过时，磁针N极向垂
直于纸面向里的方向偏转，当改变电流方向时，磁针N极向垂直于纸面向外的方向
偏转，这说明通电导线周围存在 　磁场　，其方向与 　电流　方向有关.
RJ九年级P124 图20.2－2
奥斯特
磁场
电流
HK九年级P143 图17－15（a）
4. 在探究通电螺线管外部磁场的方向时，在玻璃板上均匀地撒上铁屑，闭合开
关，轻敲玻璃板，铁屑的分布情况如图所示，铁屑在玻璃板上的分布与 　 条形磁
铁　的磁场分布非常相似，若把连接电源正负极的接线对调，再闭合开关，轻敲
玻璃板，此时铁屑分布情况 　不变　（选填“改变”或“不变”）.
条形磁
铁
不变
RJ九年级全一册P125 图20.2－4
HK九年级P144 图17－16
5. 扬声器是把电信号转换成声信号的一种装置，如图所示是扬声器的构造示意
图.当线圈中通过变化电流时，线圈受到变化的 　磁场　力作用，从而带动与线圈
相连的纸盆振动，于是扬声器就发出了声音，扬声器从原理上与 　电动机　（选
填“电动机”或“发电机”）大致相同.
RJ九年级全一册P137 图20.4－9
磁场
电动机
HK九年级P153 图17－29
重难点　三种电磁现象辨析
三种电磁现象的对比
项目 电生磁 磁生电 磁场对电流的作用
实物图
产生结果 产生磁场 产生感应电流 受力的作用（运动或转动）
因果关系 电流→磁场 →电 →力
重点难点突破
项目 电生磁 磁生电 磁场对电流的作用
相关规律 安培定则 电流方向与磁场方向
和导体切割磁感线的方向有关 受力方向与磁场方向和电流方向有关
导体中电流 由电源通电提供 因感应而生 由电源通电提供
能量的转化 无 机械能→电能 电能→机械能
应用 电磁铁、电磁继电器 发电机、动圈式话筒 电动机
例　（2024内蒙古呼和浩特模拟）如图所示是学习电磁现象过程中做过的几个实
验，其中能反映电动机工作原理的是（　　）
A. 小磁针在通电导线旁发生偏转 B. 导体AB左右摆动，电流表指针偏转
C. 线圈通电，吸住铁块 D. 闭合开关，导体AB运动起来
【解析】A图中，小磁针发生偏转，说明了通电导线周围存在磁场，故A不符合题
意；B图中，导体AB的左右摆动产生了感应电流，该现象是电磁感应现象，发电
机就是根据该原理制成的，故B不符合题意；C图中，闭合开关，电磁铁产生磁
性，吸引铁块，说明了通电导线周围存在磁场，故C不符合题意；D图中，闭合开
关，导线中有电流通过时，它就会运动起来，说明通电导线在磁场中受力的作
用，即是电动机的制作原理，故D符合题意.
【答案】D
命题点1　物理学史
核心考点精练
1. （2023怀化）法拉第发现“闭合电路的一部分导体在磁场中做切割磁感线运动
时，导体中就产生感应电流”的现象，能产生这一现象的是图 　乙　（选填“甲”或“乙”）的实验装置.图丙是电动机的工作原理图，该电动机工作时的能量转化
是 　电能转化为机械能　（选填“机械能转化为电能”或“电能转化为机械能”）.
乙
电能转化为机械能
2. （改编）1820年，丹麦物理学家 　奥斯特　通过如图所示的实验发现：当导线
通电时，它下方的小磁针发生了偏转，揭示了电与磁之间的联系，当导线通电时，小磁针对导线 　有　（选填“有”或“没有”）力的作用.
奥斯特
有
3. 沈括在《梦溪笔谈》中描述的“缕悬法”即是其中一种指南针，将缕丝的一端
用蜡粘在磁针腰部，另一端悬在木架上，针下放一个标有方位的圆盘，静止时针
尖便指向南方，则针尖是磁针的 　S　极，这种悬挂型的指南针灵敏度较高，基本
上确立了近代罗盘的构造.“缕悬法”之所以能指示南北，其原因是磁针受到 　地
磁场　的作用.
S
地
磁场
命题点2　电磁现象的理解与辨析
4. （ 2023长沙）我国是最早用文字记载磁现象的国家之一，下列说法正确的是
（　C　）
A. “慈（磁）石召铁，或引之也”，说明磁石没有磁性
B. 罗盘周围的磁感线真实存在且可见
C. 司南静止时指南北是因为受到了地磁场的作用
D. 鱼形铁被磁化后制成的指南鱼只有一个磁极
C
5. （2024南京模拟）如图所示是扬声器的结构图，线圈运动带动纸盆振动，从而
还原声音.下列装置中，与其工作原理相同的是（　C　）
C
A B C D
6. （名师原创）无线门铃的核心技术就是产品的自发电，利用按下开关的压力产生的电流来满足无线开关工作的需要，自发自用，环保节能.下列各图能说明无线门铃发电原理的图是（　B　）
B
A B C D
7. （2023枣庄）我国自行研制的第三艘航空母舰福建号采用了最先进的电磁弹射
器.电磁弹射器的弹射车处于强磁场中，当弹射车内的导体有强电流通过时，弹射
车就给舰载机提供强大的推力使其快速起飞.下列选项中，能正确反映电磁弹射器
工作原理的是（　C　）
A B C D
C
8. （2023广元）电流表是电学实验中的重要仪器，如图所示是电流表的内部结构
简图，将线圈置于两磁极之间，线圈上固定有一指针，有电流通过线圈时，线圈
会带动指针一起偏转，线圈中电流越大，指针偏转角度越大.下列说法与电流表的
工作原理相符的是（　A　）
A. 通电线圈在磁场中受到力的作用
B. 同名磁极相互排斥，异名磁极相互吸引
C. 电流表与发电机的工作原理相同
D. 电流表工作过程中，机械能转化为电能
A
命题点3　电磁作图
9. （2023达州）如图所示，请在括号内标出通电螺线管左端的磁极、小磁针右端
的磁极以及导线上A点的电流方向.（磁极均用“N”或“S”表示）
10. （2024抚顺模拟）如图所示，请标出磁感线的方向和小磁针N极.
11. （2023泸州）如图所示，请根据通电螺线管上方小磁针静止时的指向，在虚线
框内用箭头标出相应的电流方向和磁场方向.
12. （2023无锡）磁体旁的小磁针静止时所指的方向如图所示，请在括号中标出
磁体的磁极，并标出图中磁感线的方向.
13. 请根据图中磁感线的方向在括号内标出螺线管的极性，并画出通电螺线管上
的绕线方式.
14. （2023广安）如图所示，请标出通电螺线管的N极和A点的磁感线方向.
