(共20张PPT)
第一部分　教材知识整合
第十三章　电学微专题
第1节　电流和电路　电压　电阻
一、选择题

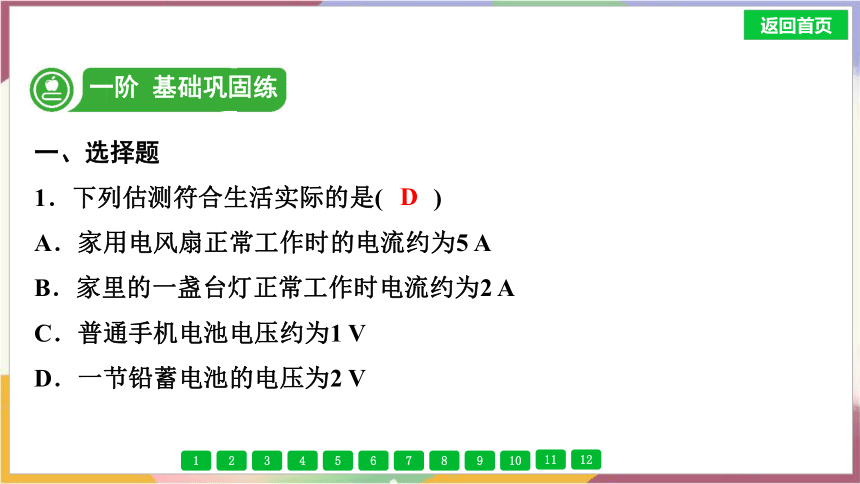

1．下列估测符合生活实际的是(　　)
A．家用电风扇正常工作时的电流约为5 A
B．家里的一盏台灯正常工作时电流约为2 A
C．普通手机电池电压约为1 V
D．一节铅蓄电池的电压为2 V
一阶 基础巩固练
D
2．(原创)铅笔是我们常用的文具。如图所示是铅笔各组成部分，下列选项中通常情况下全部属于绝缘体的是(　　)
A．金属套　木质笔杆 B．金属套　笔芯
C．橡皮　笔芯 D．木质笔杆　橡皮
D

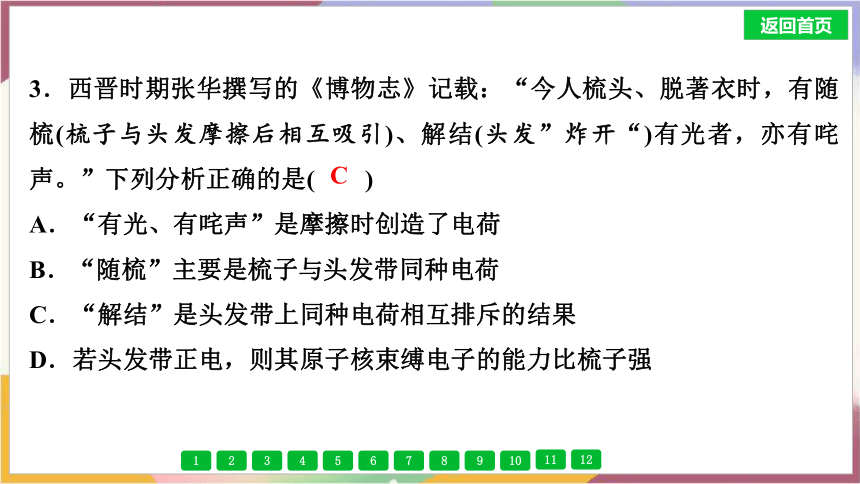

3．西晋时期张华撰写的《博物志》记载：“今人梳头、脱著衣时，有随梳(梳子与头发摩擦后相互吸引)、解结(头发”炸开“)有光者，亦有咤声。”下列分析正确的是(　　)
A．“有光、有咤声”是摩擦时创造了电荷
B．“随梳”主要是梳子与头发带同种电荷
C．“解结”是头发带上同种电荷相互排斥的结果
D．若头发带正电，则其原子核束缚电子的能力比梳子强
C

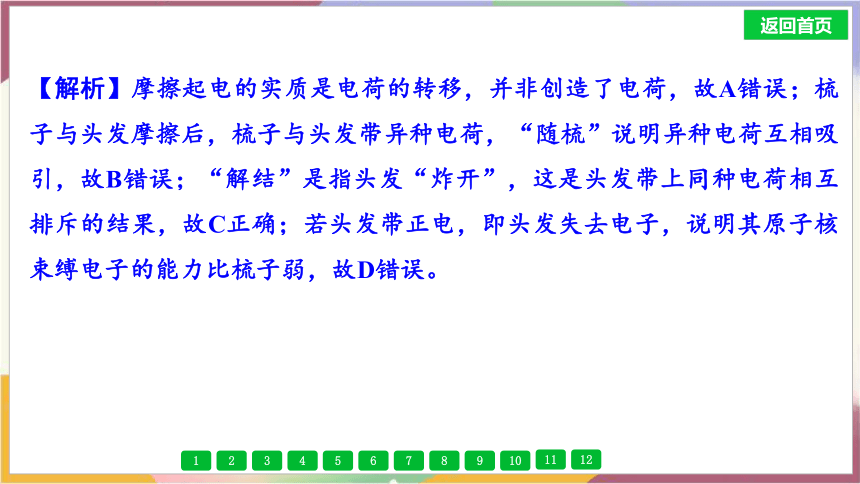

【解析】摩擦起电的实质是电荷的转移，并非创造了电荷，故A错误；梳子与头发摩擦后，梳子与头发带异种电荷，“随梳”说明异种电荷互相吸引，故B错误；“解结”是指头发“炸开”，这是头发带上同种电荷相互排斥的结果，故C正确；若头发带正电，即头发失去电子，说明其原子核束缚电子的能力比梳子弱，故D错误。

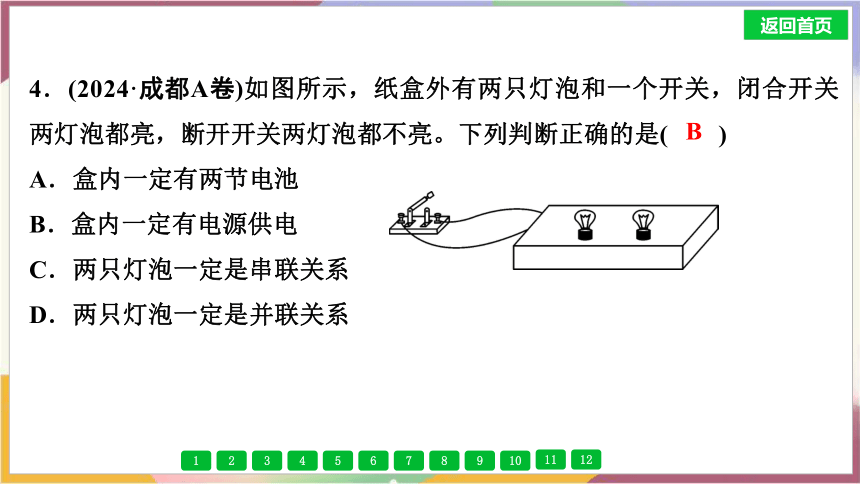

4．(2024·成都A卷)如图所示，纸盒外有两只灯泡和一个开关，闭合开关两灯泡都亮，断开开关两灯泡都不亮。下列判断正确的是(　　)
A．盒内一定有两节电池
B．盒内一定有电源供电
C．两只灯泡一定是串联关系
D．两只灯泡一定是并联关系
B

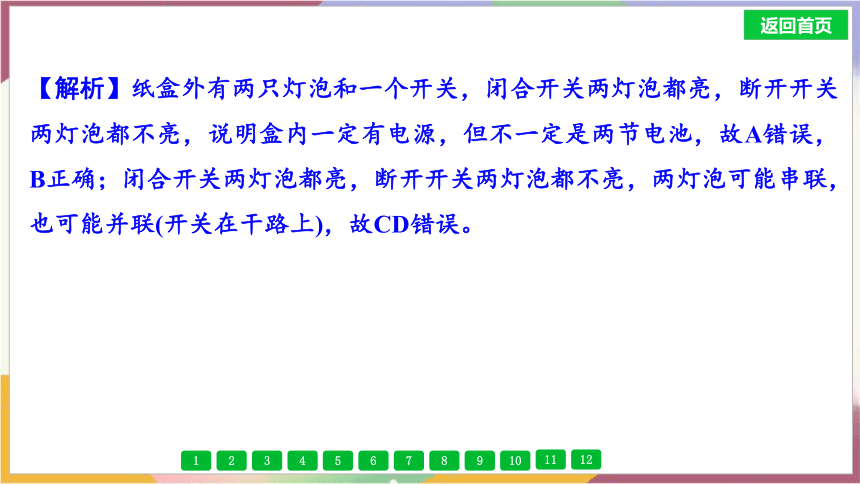

【解析】纸盒外有两只灯泡和一个开关，闭合开关两灯泡都亮，断开开关两灯泡都不亮，说明盒内一定有电源，但不一定是两节电池，故A错误，B正确；闭合开关两灯泡都亮，断开开关两灯泡都不亮，两灯泡可能串联，也可能并联(开关在干路上)，故CD错误。

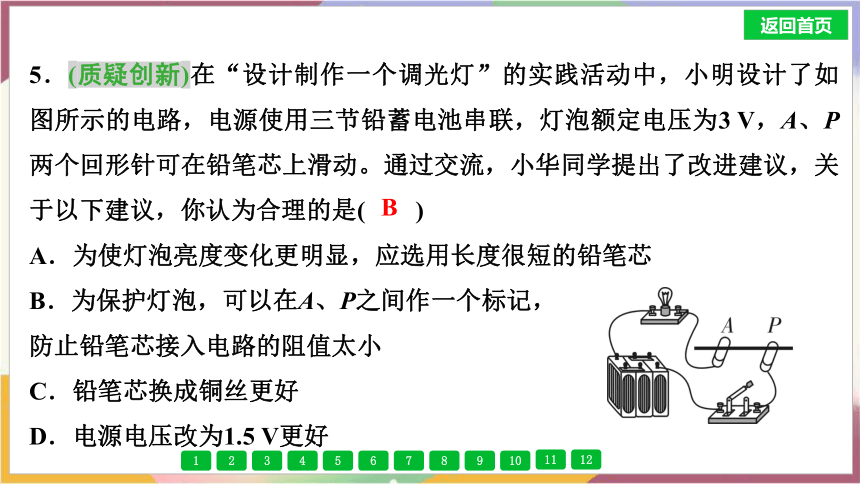

5．(质疑创新)在“设计制作一个调光灯”的实践活动中，小明设计了如图所示的电路，电源使用三节铅蓄电池串联，灯泡额定电压为3 V，A、P两个回形针可在铅笔芯上滑动。通过交流，小华同学提出了改进建议，关于以下建议，你认为合理的是(　　)
A．为使灯泡亮度变化更明显，应选用长度很短的铅笔芯
B．为保护灯泡，可以在A、P之间作一个标记，
防止铅笔芯接入电路的阻值太小
C．铅笔芯换成铜丝更好
D．电源电压改为1.5 V更好
B

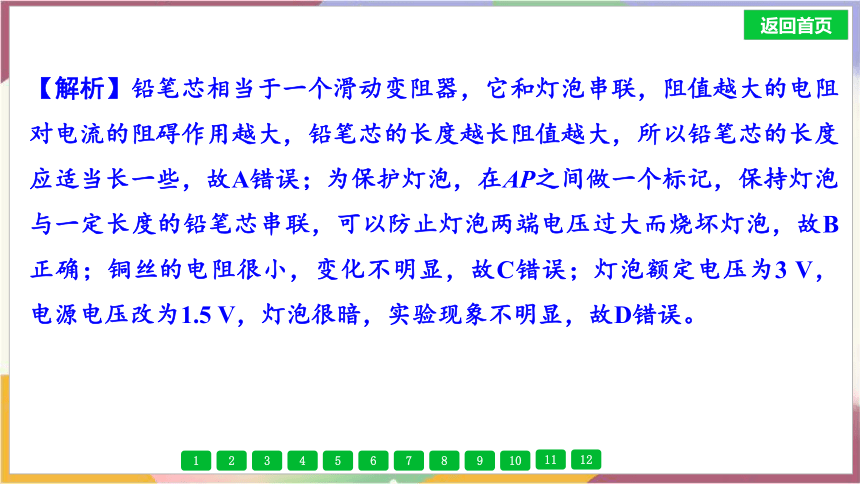

【解析】铅笔芯相当于一个滑动变阻器，它和灯泡串联，阻值越大的电阻对电流的阻碍作用越大，铅笔芯的长度越长阻值越大，所以铅笔芯的长度应适当长一些，故A错误；为保护灯泡，在AP之间做一个标记，保持灯泡与一定长度的铅笔芯串联，可以防止灯泡两端电压过大而烧坏灯泡，故B正确；铜丝的电阻很小，变化不明显，故C错误；灯泡额定电压为3 V，电源电压改为1.5 V，灯泡很暗，实验现象不明显，故D错误。
6．(原创)如图所示是小刚连接的电路，电源电压保持不变。闭合开关后，发现两灯都发光，电流表A1的示数为0.20 A，电流表A2的示数为0.58 A，电压表示数为3 V。关于该电路，下列说法正确的是(　　)
A．灯L1与灯L2串联
B．电流表A1测量通过灯L2的电流
C．电源电压为6 V
D．通过灯L2的电流为0.38 A
D
【解析】由题图可知，灯L1与灯L2并联，电流表A1测量通过灯L1的电流，电流表A2测量干路中的电流，故AB错误；由题图可知，电压表测量灯L2两端的电压，则灯L2两端电压U2＝3 V，因为并联电路中电源两端电压与各支路用电器两端电压相等，所以U＝U1＝U2＝3 V，故C错误；由并联电路电流规律可得，通过灯L2的电流I2＝I－I1＝0.58 A－0.20 A＝0.38 A，故D正确。
二、填空题
7．(2024·吉林)家用洗衣机和电热水器可以独立工作，它们是____联的。洗衣服时，湿手不能触摸开关，因为自来水是______，会存在安全隐患。
并
导体
8．(2024·长沙)我国学者王充在《论衡》中记有“顿牟掇芥”，意思是摩擦过的琥珀能吸引像草芥一类的轻小物体。用毛皮摩擦过的琥珀因为得到电子而带____电，两个带有同种电荷的琥珀靠近时会相互______。
负
排斥
9．小东想利用一个电压表、一个电源、两个开关、若干导线来测两个灯泡两端的电压，他设计的电路如图甲所示。当闭合开关S1、断开开关S2时，电压表的示数为2.8 V；当闭合开关S2、断开开关S1时，电压表的示数如图乙所示，则此时电压表的示数为_____V，L1两端的电压为____V。
1.5
1.3
三、实验探究题
10．(2024·长春)在“探究并联电路中干路电流与各支路电流的关系”的实验中。
实验次序 IA/A IB/A IC/A
1 0.18 0.24 0.42
2 0.22 0.22 0.44
3 0.20 0.26 0.46
4 0.14
(1)请根据图甲电路，用笔画线代替导线将图乙中的实物电路连接完整，使电流表测量通过小灯泡L1的电流。连接电路时应______开关。
如答图所示。
断开
(2)用电流表分别测量A、B、C三点的电流，更换小灯泡多次测量，将实验数据记录在表格中，其中第4次实验中B点的电流如图丙所示，则IB＝______A；分析数据可知：并联电路中电流的特点是__________________
____________。
(3)在第2次实验中测得A、B两点的电流相等，原因可能是______________
______。
0.28
干路电流等于各支路
电流之和
所用小灯泡规格
相同
11．(科学推理)某课外小组将铜片A和锌片B插入橙子中，制成了一个水果电池。他们用导线将电流表的两个接线柱分别连在铜片A和锌片B上，观察到电流表指针发生了偏转，如图所示。关于该电路，下列说法正确的是(　　)
A．铜片A是“橙子电池”的负极
B．在导线中发生定向移动的是正电荷
C．若将锌片B也换成铜片，电流表的示数会变大
D．自由电子定向移动的方向是从锌片B流出，流过电流表，再流回铜片A
二阶 能力提升练
D
【解析】根据电流表指针正常偏转，电流表正、负接线柱连接正确，铜片A连接电流表的“＋”接线柱，是正极，故A错误；在导线中发生定向移动的是电子，电子是负电荷，故B错误；若将锌片B也换成铜片，电流表的示数为0，故C错误；自由电子定向移动的方向是从锌片B流出，流过电流表，再流回铜片A，故D正确。
12．(物理学与社会发展)(2024·凉山)如图所示是我国自主研发的一款高性能处理器，其具有强大的计算能力和低功耗性能。该处理器的成功研制将有助于提升我国在计算机硬件领域的自主创新能力，打破国外技术垄断，推动国内芯片产业的发展。制作该芯片需要________(选填“半导体”或“超导体”)材料，该处理器正常工作时，相当于电路中的________(选填“电源”或“用电器”)。
三阶 跨学科实践
半导体
用电器
