第一部分　教材知识整合
第十三章　电学微专题
第4节　动态电路分析
重庆真题·明考向
滑动变阻器滑片移动引起的动态电路分析(A卷：2023·8题；B卷近5年3考)
滑动变阻器滑片移动引起的动态电路分析

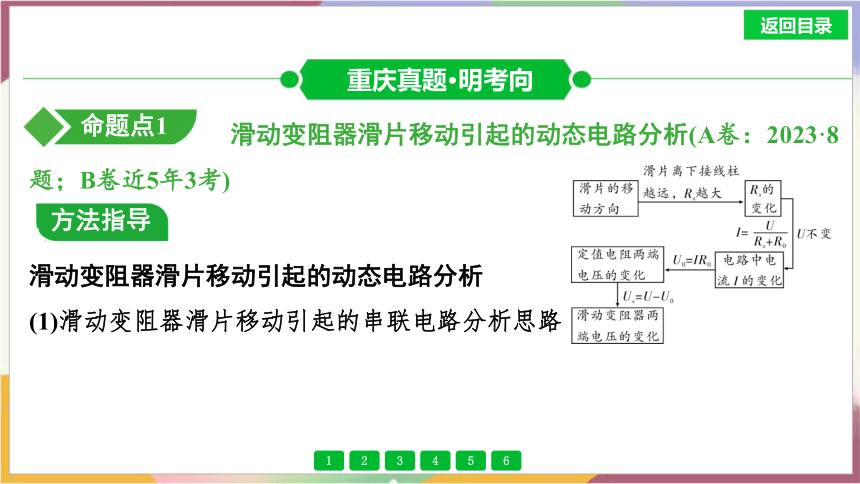

(1)滑动变阻器滑片移动引起的串联电路分析思路
重庆真题·明考向
命题点1
方法指导
(2)滑动变阻器滑片移动引起的并联电路分析思路(注：I1为定值电阻所在支路电流，I2为滑动变阻器所在支路电流)

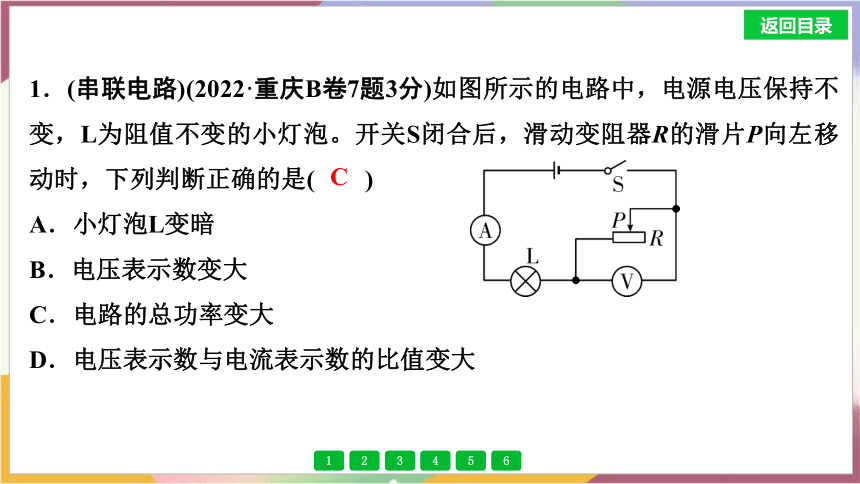

1．(串联电路)(2022·重庆B卷7题3分)如图所示的电路中，电源电压保持不变，L为阻值不变的小灯泡。开关S闭合后，滑动变阻器R的滑片P向左移动时，下列判断正确的是(　　)
A．小灯泡L变暗
B．电压表示数变大
C．电路的总功率变大
D．电压表示数与电流表示数的比值变大
C

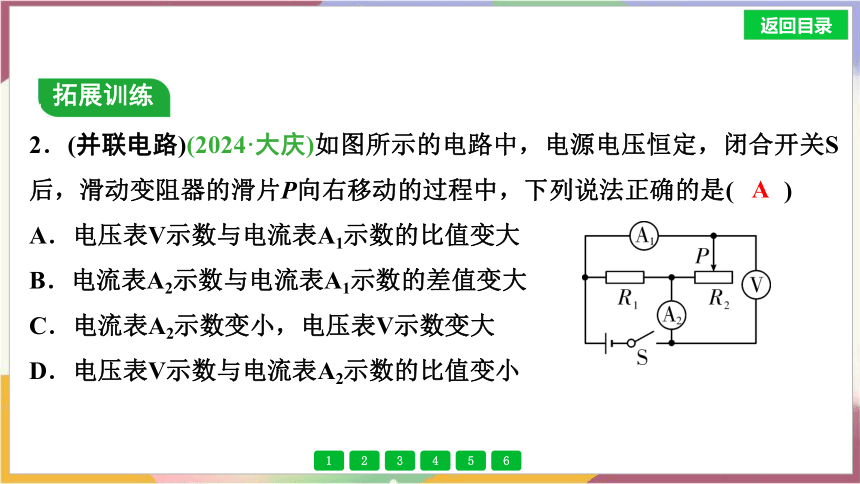

2．(并联电路)(2024·大庆)如图所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是(　　)
A．电压表V示数与电流表A1示数的比值变大
B．电流表A2示数与电流表A1示数的差值变大
C．电流表A2示数变小，电压表V示数变大
D．电压表V示数与电流表A2示数的比值变小
拓展训练
A

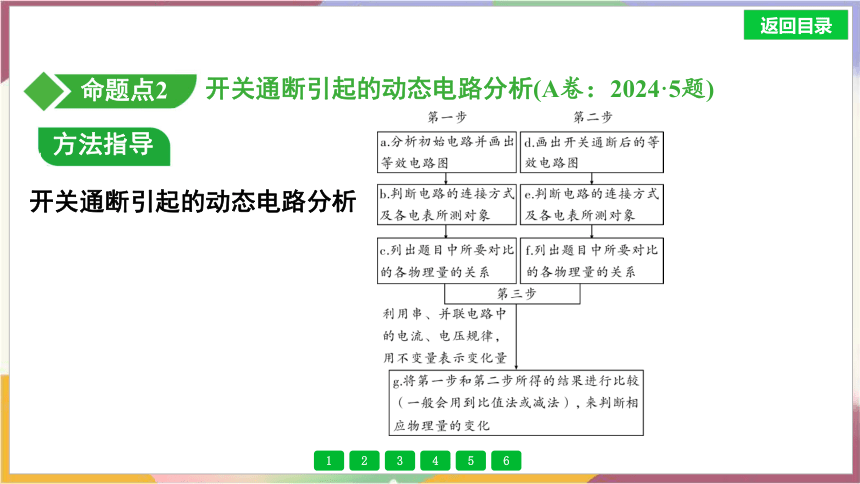

开关通断引起的动态电路分析(A卷：2024·5题)
开关通断引起的动态电路分析
命题点2
方法指导
3．一题多问如图所示，电源电压恒定不变，滑动变阻器R3的滑片置于中点处，请回答下列问题。(以下各空均选填“变大”“变小”或“不变”)
(1)当闭合S1、断开S2时，将滑动变阻器的滑片向右移，滑动变阻器接入电路中的阻值______，电路中的总电阻______，电路中的电流______，电流表示数______，电压表示数______。
拓展训练
变小
变小
变大
变大
变小
(2)当闭合S2、断开S1时，将滑动变阻器的滑片向右移，滑动变阻器接入电路中的阻值______，电路中的电流______，电流表示数______；与电压表并联部分的电阻______，电压表示数______。电压表示数与电流表示数的比值______。
(3)当闭合S1、断开S2时，将滑动变阻器的滑片向右移，电压表示数变化量与电流表示数变化量的比值______。
不变
不变
不变
变小
变小
变小
不变
4．(2024·重庆A卷5题3分)如图所示电路，电源电压保持不变，L1和L2是两个相同的小灯泡。先闭合开关S1，记录两电表示数；再闭合开关S2，电流表和电压表的示数变化情况分别是(　　)
A．电流表示数减小，电压表示数减小
B．电流表示数增大，电压表示数减小
C．电流表示数增大，电压表示数不变
D．电流表示数不变，电压表示数不变
C
【解析】由题图可知，闭合开关S1时，电路为灯泡L2的简单电路，电流表测量通过L2的电流，电压表测量电源电压；再闭合开关S2，电路为灯泡L1和L2的并联电路，电流表测量干路的电流，电压表测量电源电压，故电压表示数不变；由于并联电路各支路互不影响，所以通过L2的电流不变，由于并联电路干路中的电流等于各支路电流之和，电流表的示数增大，故C正确，ABD错误。
敏感电阻引起的动态电路分析(A卷：2022·7题)
敏感电阻阻值变化引起的动态电路分析：明确敏感电阻的阻值随外界环境(压力、光照强度、气体浓度、温度、磁场强弱等)的变化情况，然后将其看成特殊的“滑动变阻器”进行动态电路分析。
命题点3
方法指导
5．(2022·重庆A卷7题3分)小林受穿戴式“智能体温计”(如图甲所示)的启发，设计了一个如图乙所示的体温计电路，用电表示数的大小反映温度的高低，热敏电阻R1的阻值随温度的升高而增大，定值电阻R2起保护电路的作用。下列分析正确的是(　　)
A．该电路中的电表是电流表
B．温度变化时R2两端电压不变
C．温度升高时电路中电流变大
D．温度降低时电路的总功率变大
D
【解析】由题图可知，电阻R1和R2串联接入电路，该电路中的电表如果是电流表，热敏电阻R1被短路，R2是定值电阻，则电流表示数不变，与题意不符，故 A错误；该电路中的电表是电压表，热敏电阻R1的阻值随温度的升高而增大，故温度升高时，热敏电阻R1阻值变大，串联电路的总电阻变大，根据I＝ 得，电路中的总电流变小，R2是定值电阻，根据U＝IR可得，R2两端电压变小，故BC错误；当温度降低时，热敏电阻R1的阻值随温度的降低而减小，串联电路的总电阻变小，根据I＝ 得，电路中的总电流变大，根据P＝UI可得，电路的总功率变大，故D正确。故选D。
6．(2024·绥化)如图所示电路中，R0是定值电阻，Rt是阻值随光照强度增大而减小的光敏电阻。闭合开关S，逐渐增大光敏电阻的光照强度，关于两个电表示数的说法中，正确的是(　　)
A．电压表和电流表的示数都增大
B．电压表和电流表示数的比值增大
C．电流表示数减小，电压表示数增大
D．电流表示数增大，电压表示数减小
拓展训练
D
