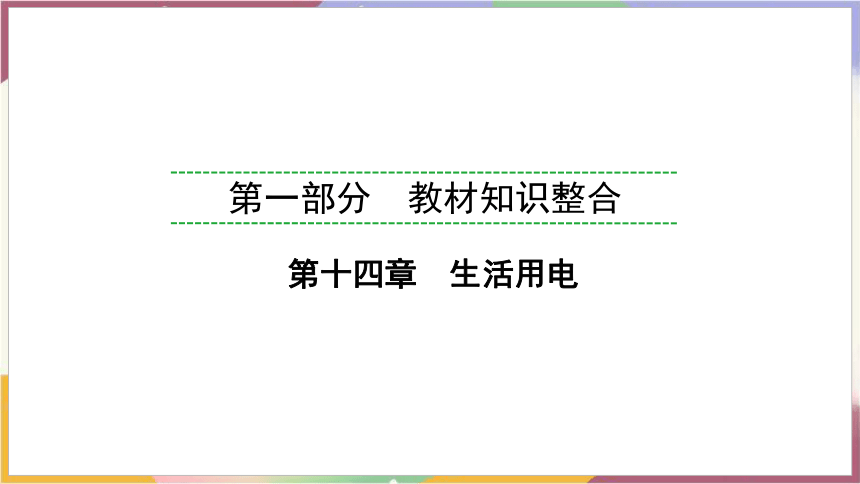

第一部分　教材知识整合
第十四章　生活用电

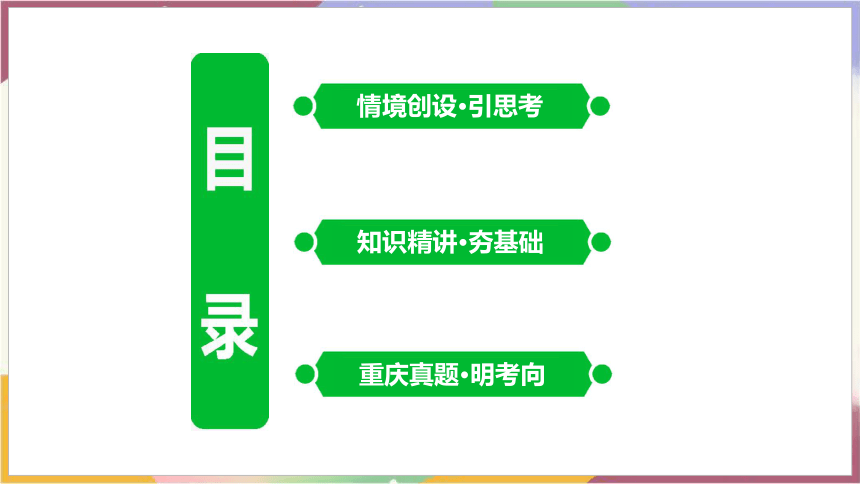

情境创设·引思考
知识精讲·夯基础
重庆真题·明考向

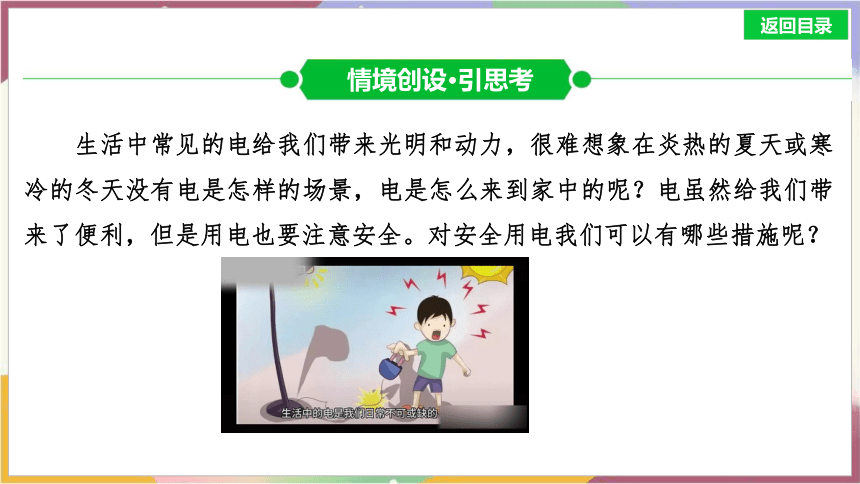

生活中常见的电给我们带来光明和动力，很难想象在炎热的夏天或寒冷的冬天没有电是怎样的场景，电是怎么来到家中的呢？电虽然给我们带来了便利，但是用电也要注意安全。对安全用电我们可以有哪些措施呢？
情境创设·引思考
　　　　　　　 家庭电路(A卷近5年2考；B卷：2022·4B题)

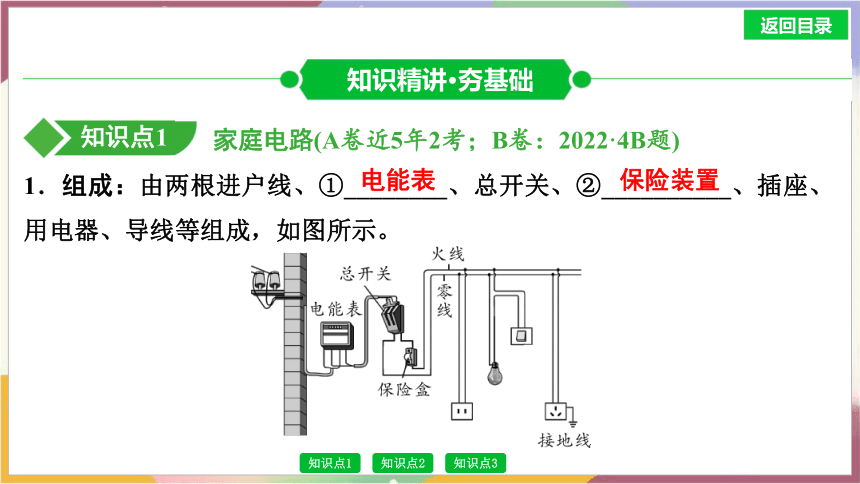

1．组成：由两根进户线、①________、总开关、②__________、插座、用电器、导线等组成，如图所示。
知识精讲·夯基础
知识点1
电能表
保险装置

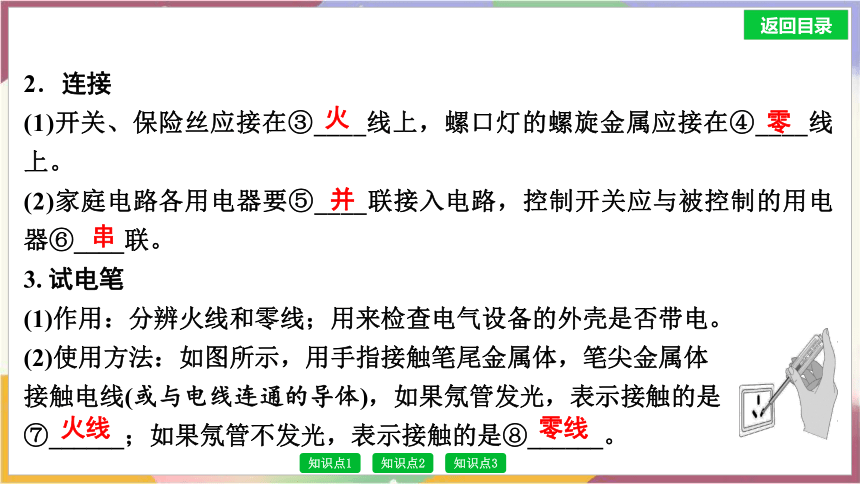

2．连接
(1)开关、保险丝应接在③____线上，螺口灯的螺旋金属应接在④____线上。
(2)家庭电路各用电器要⑤____联接入电路，控制开关应与被控制的用电器⑥____联。
3. 试电笔
(1)作用：分辨火线和零线；用来检查电气设备的外壳是否带电。
(2)使用方法：如图所示，用手指接触笔尾金属体，笔尖金属体
接触电线(或与电线连通的导体)，如果氖管发光，表示接触的是
⑦______；如果氖管不发光，表示接触的是⑧______。
火
零
并
串
火线
零线

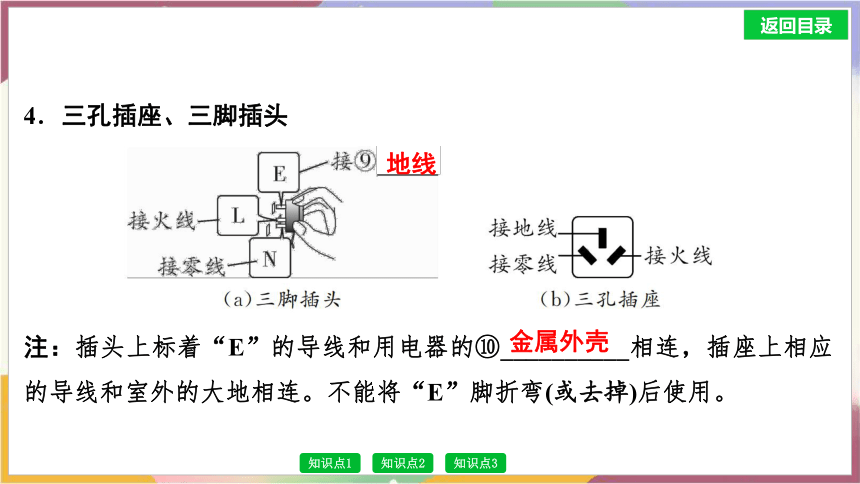

4．三孔插座、三脚插头
注：插头上标着“E”的导线和用电器的⑩__________相连，插座上相应的导线和室外的大地相连。不能将“E”脚折弯(或去掉)后使用。
地线
金属外壳

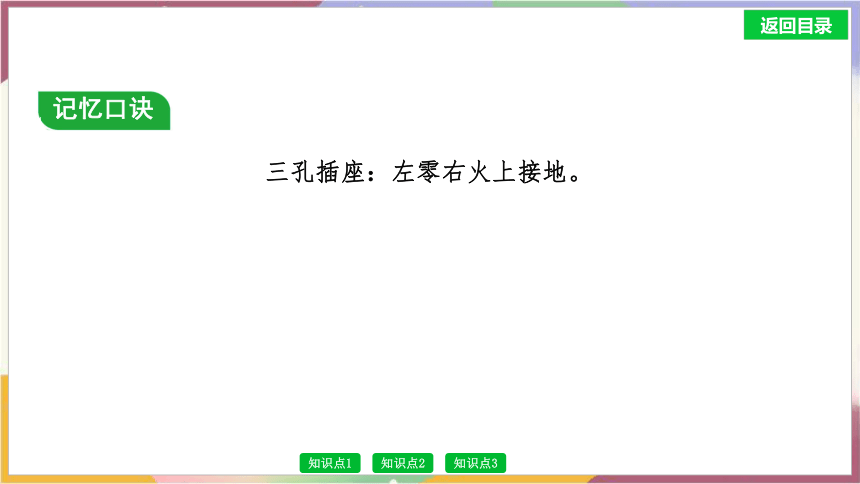

三孔插座：左零右火上接地。
记忆口诀
　　　　　　　 家庭电路中电流过大的原因(A卷：2024·7D题；B卷：2021·4D题)
1．家庭电路中电流过大的原因
(1)总功率过大：多个大功率用电器同时使用。
(2)短路：火线和零线直接连通或用电器进水等。
2．保险装置(现在保险装置一般采用空气开关)
(1)位置：安装在总开关的后面。
(2)材料：用电阻比较 ____、熔点比较 ____的铅锑合金制成。
(3)作用：当电流过大时，由于温度升高而熔断，切断电路，起到保护的作用。
知识点2
大
低
　　　　　　　 安全用电(A卷近5年2考；B卷近5年3考)
1．电压越高越危险：人体的安全电压不高于 ____V。我国家庭电路的电压是 _____V。
知识点3
36
220
2．安全用电原则
(1)不接触低压带电体，不靠近高压带电体。
(2)更换灯泡、搬动电器前应 ______电源开关。
(3)不弄湿用电器，不损坏绝缘层。
(4)保险装置、插座、导线、家用电器等达到使用寿命时应及时更换。
(5)有金属外壳的用电器要接 ______。
3．触电急救：切断电源或用绝缘棒将电线挑开，尽快使触电者脱离电源，尽力抢救；发生火灾时，务必在切断电源后再救火。
断开
地线
如图所示，有居民将电线插座悬挂至室外，给电瓶车充电，这种“飞线”充电方式存在安全隐患。其一，夜晚气温下降，水蒸气液化成小水珠附着在插座内部，含有杂质的水会导致电路发生______；其二，悬挂于室外的电线与窗台、外墙等摩擦，导致导线的绝缘皮易破损，人体接触____线绝缘皮破损处时会发生触电事故。
基础小练
短路
火
家庭电路与安全用电(A卷近5年4考；B卷近5年每年必考)
1．(2024·重庆A卷7题3分)关于家用电器的工作过程和家庭电路，下列说法正确的是(　　)
A．家用电饭煲正常工作时将内能转化为电能
B．有金属外壳的家用电器可以使用两孔插座
C．家庭电路的总开关要安装在电能表的后面
D．空气开关的作用是在发生漏电时切断电路
重庆真题·明考向
命题点
C
2．(2023·重庆A卷5题3分)关于电和磁的知识，下列说法正确的是(　　)
A．用电器的金属外壳应按规定接地
B．奥斯特发现了电磁感应现象
C．用丝绸摩擦过的玻璃棒带负电
D．同名磁极靠近时会相互吸引
A
3．(2022·重庆B卷4题3分)“珍爱生命，安全用电”。下列做法中，符合安全用电原则的是(　　)
A．用湿抹布擦拭台灯和有金属外壳的家用电器
B．使用试电笔时，手指可以跟笔尖金属体接触
C．手机充电结束，把充电器从插座上及时拔下
D．将用电器的三脚插头插在两孔插座上使用
C
