第一部分　教材知识整合
第十五章　电与磁
一、选择题

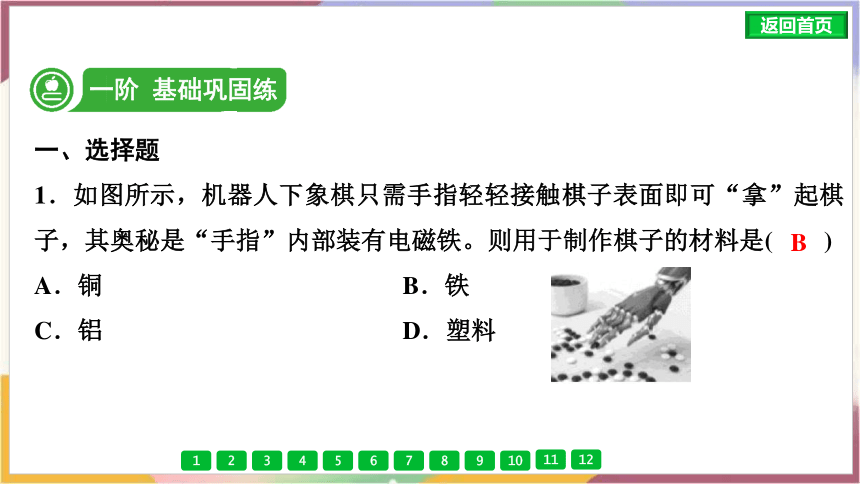

1．如图所示，机器人下象棋只需手指轻轻接触棋子表面即可“拿”起棋子，其奥秘是“手指”内部装有电磁铁。则用于制作棋子的材料是(　　)
A．铜 B．铁
C．铝 D．塑料
一阶 基础巩固练
B

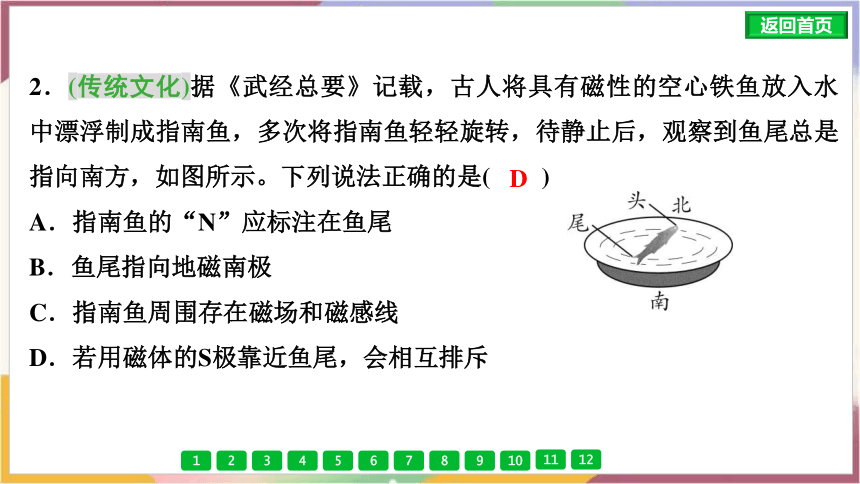

2．(传统文化)据《武经总要》记载，古人将具有磁性的空心铁鱼放入水中漂浮制成指南鱼，多次将指南鱼轻轻旋转，待静止后，观察到鱼尾总是指向南方，如图所示。下列说法正确的是(　　)
A．指南鱼的“N”应标注在鱼尾
B．鱼尾指向地磁南极
C．指南鱼周围存在磁场和磁感线
D．若用磁体的S极靠近鱼尾，会相互排斥
D

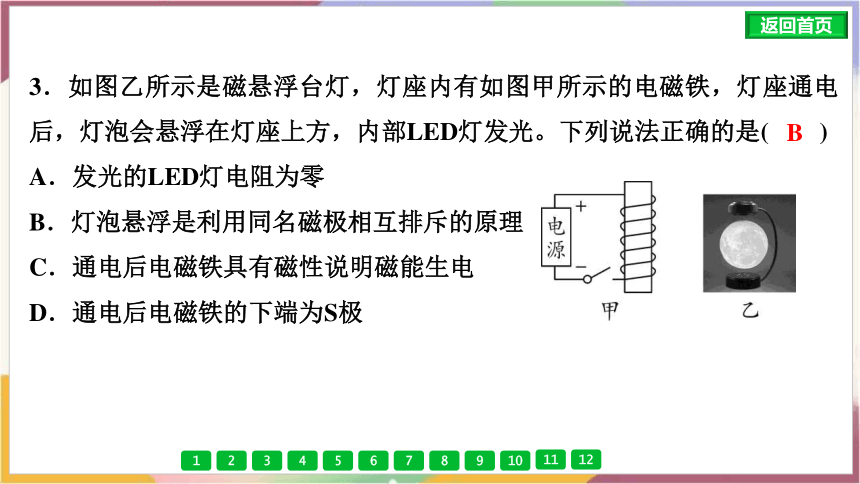

3．如图乙所示是磁悬浮台灯，灯座内有如图甲所示的电磁铁，灯座通电后，灯泡会悬浮在灯座上方，内部LED灯发光。下列说法正确的是(　　)
A．发光的LED灯电阻为零
B．灯泡悬浮是利用同名磁极相互排斥的原理
C．通电后电磁铁具有磁性说明磁能生电
D．通电后电磁铁的下端为S极
B

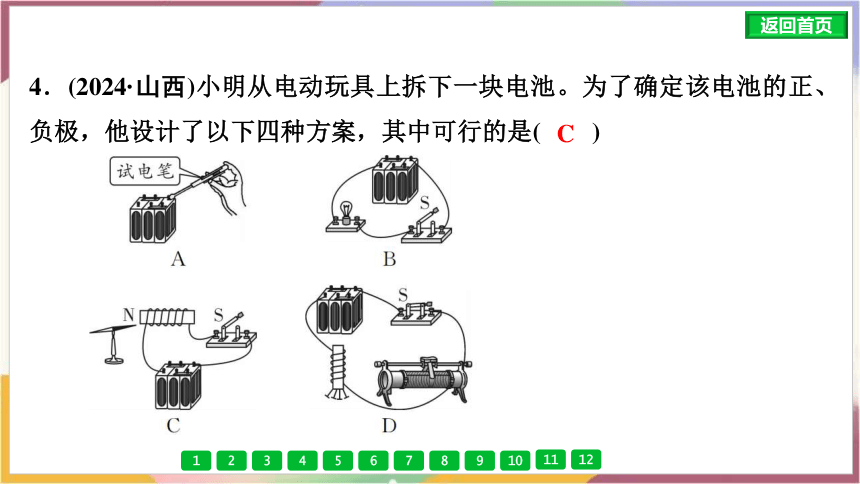

4．(2024·山西)小明从电动玩具上拆下一块电池。为了确定该电池的正、负极，他设计了以下四种方案，其中可行的是(　　)
C

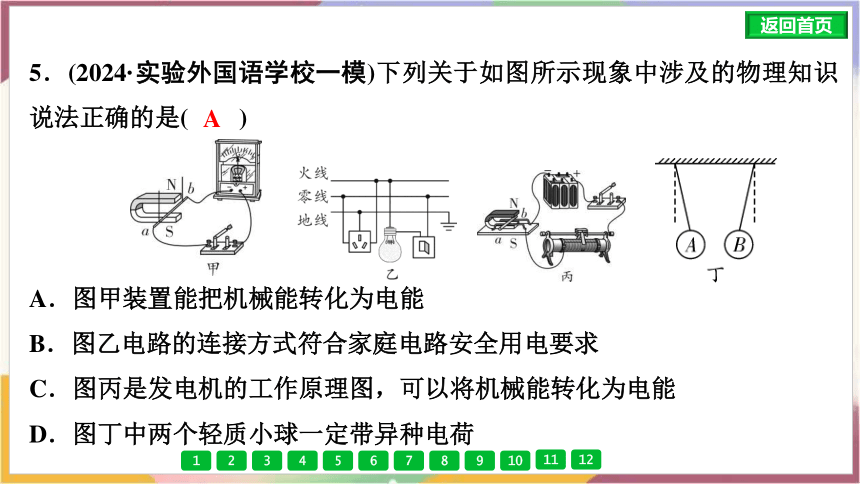

5．(2024·实验外国语学校一模)下列关于如图所示现象中涉及的物理知识说法正确的是(　　)
A．图甲装置能把机械能转化为电能
B．图乙电路的连接方式符合家庭电路安全用电要求
C．图丙是发电机的工作原理图，可以将机械能转化为电能
D．图丁中两个轻质小球一定带异种电荷
A

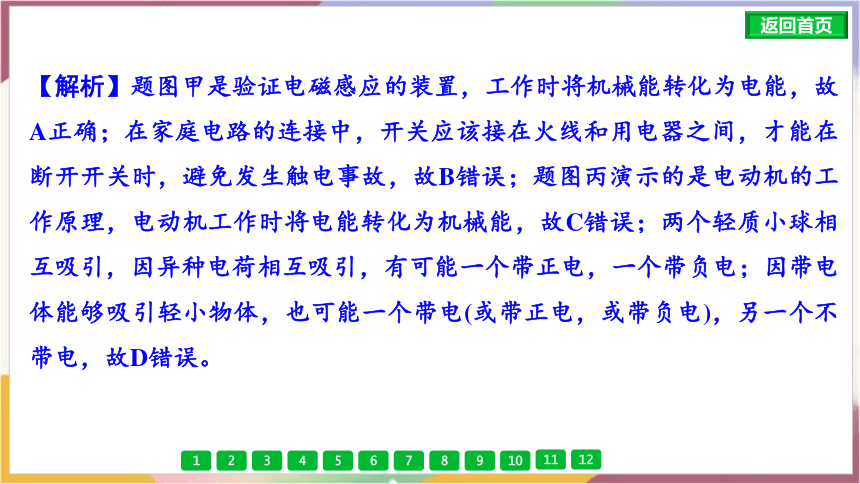

【解析】题图甲是验证电磁感应的装置，工作时将机械能转化为电能，故A正确；在家庭电路的连接中，开关应该接在火线和用电器之间，才能在断开开关时，避免发生触电事故，故B错误；题图丙演示的是电动机的工作原理，电动机工作时将电能转化为机械能，故C错误；两个轻质小球相互吸引，因异种电荷相互吸引，有可能一个带正电，一个带负电；因带电体能够吸引轻小物体，也可能一个带电(或带正电，或带负电)，另一个不带电，故D错误。
二、填空作图题
6．(原创)我国宋代科学家______在《梦溪笔谈》中最早记载了地磁偏角，说明地理的两极和地磁场的两极________。
沈括
不重合
7．小明用自制的电磁小船(如图所示)放在水中判断方向。开关S闭合前，小船船头(右端)指向东边。闭合开关S，船头在________的作用下，将________(选填“顺时针”或“逆时针”)偏转。
【解析】根据安培定则，右手握住螺线管，让弯曲的四指指向电流方向，大拇指所指的左端是通电螺线管的 N极，则右端(船头)是S极，所以在地磁场的作用下最终船头会指向南方，即船头偏转的方向是顺时针。
地磁场
顺时针
8．根据图中磁感线分布情况，标出条形磁体左端的磁极和静止小磁针的 N极。
如答图所示。
9．(2024·南川区模拟)如图所示为小磁针静止时 N极的指向，请在括号内标出电源右端的极性。
如答图所示。
三、实验探究题
10．(2024·长春)在“探究通电螺线管外部的磁场分布”的实验中。
(1)如图所示，闭合开关，通电螺线管的右端为____极，
小磁针的左端为____极。
(2)对调电源正、负极，小磁针N极指向与(1)中相反，这表明，通电螺线管外部的磁场方向与______的方向有关。
(3)在螺线管中插入一根铁棒，可使通电螺线管的磁性______。
N
S
电流
增强
11．如图所示，小明在做“探究什么情况下磁可以生电”的实验，记录的实验现象如表所示。
(1)比较________(填序号)两次实验可知，闭合回路是产生感应电流的一个条件。
实验 序号 开关 导体棒AB 运动方向 磁场 方向 灵敏电流计指
针偏转情况
① 断开 水平向右 向下 不偏转
② 闭合 水平向右 向下 向左偏转
③ 闭合 竖直向下 向下 不偏转
④ 闭合 水平向左 向下 向右偏转
⑤ 闭合 水平向左 向上 向左偏转
①②
(2)综合分析实验现象可知，闭合回路的一部分导体在磁场中__________
________，导体中就会产生感应电流。
(3)根据④⑤两次实验的现象可知，感应电流的方向与__________有关。
(4)小明发现导体棒AB运动的速度和幅度都受到挂线的约束，若导体棒AB不动，想产生感应电流，则可行的操作是__________________________。
做切割磁
感线运动
磁场方向
将蹄形磁体左右快速移动
12．(物理学与日常生活)(2024·辽宁改编)如图，某同学自制了一个扬声器，将线圈紧密粘贴在纸杯底部，在线圈上方放置一个强磁体，在线圈中通入交变电流后，纸杯振动发声。下列说法正确的是(　　)
A．该扬声器与发电机的工作原理相同
B．磁场对线圈的力的方向随电流方向改变而改变
C．线圈带动纸杯振动是电磁感应现象
D．线圈中的电流不会产生磁场
二阶 跨学科实践
B
【解析】扬声器的工作原理是通电线圈在磁场中受到力的作用，发电机的工作原理是电磁感应，所以该扬声器与发电机的工作原理不相同，故A错误；通电线圈在磁场中受到力的作用，力的方向与电流方向和磁场方向有关，所以磁场对线圈的力的方向随电流方向改变而改变，故B正确；扬声器是把电能转换成机械能的一种装置，它的原理是通电线圈在磁场中受力而运动，由此带动纸盆振动发出声音，故C错误；根据电流的磁效应，通电线圈周围存在磁场，故D错误。
