第一部分　教材知识整合
第十二章　简单机械
第2节　滑轮　滑轮组及机械效率
情境创设·引思考
知识精讲·夯基础
重庆真题·明考向

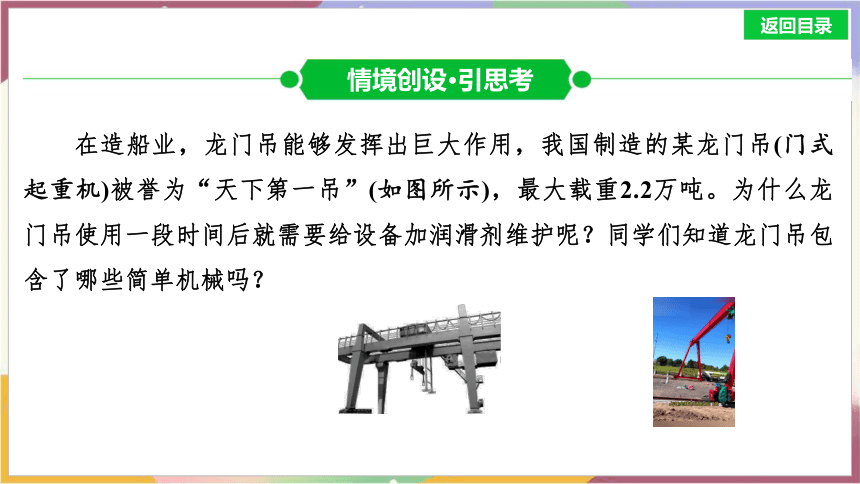

在造船业，龙门吊能够发挥出巨大作用，我国制造的某龙门吊(门式起重机)被誉为“天下第一吊”(如图所示)，最大载重2.2万吨。为什么龙门吊使用一段时间后就需要给设备加润滑剂维护呢？同学们知道龙门吊包含了哪些简单机械吗？
情境创设·引思考
　　　　　　　 滑轮(A卷近5年每年必考；B卷近5年4考)
知识精讲·夯基础
知识点1

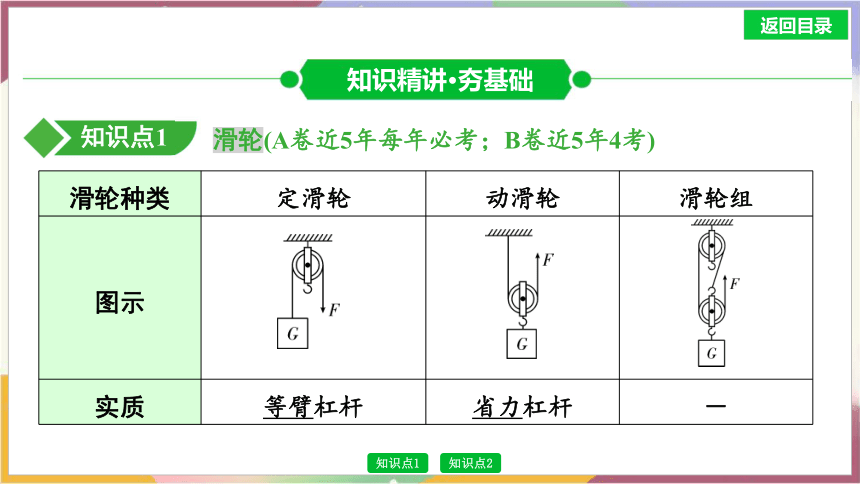

滑轮种类 定滑轮 动滑轮 滑轮组
图示
实质 等臂杠杆 省力杠杆 －
实质 等臂杠杆 省力杠杆 －
特点 可以改变力的方向，但不省力 可以省力，但不能改变力的方向，且费距离 既可以省力，也可以改变力的方向
s与h的关系 ①______ ②_______ ③_______
F和G的关系 (忽略绳重、动 滑轮重和摩擦) ④________ ⑤________ ⑥________
s＝h
s＝2h
s＝3h
F＝G

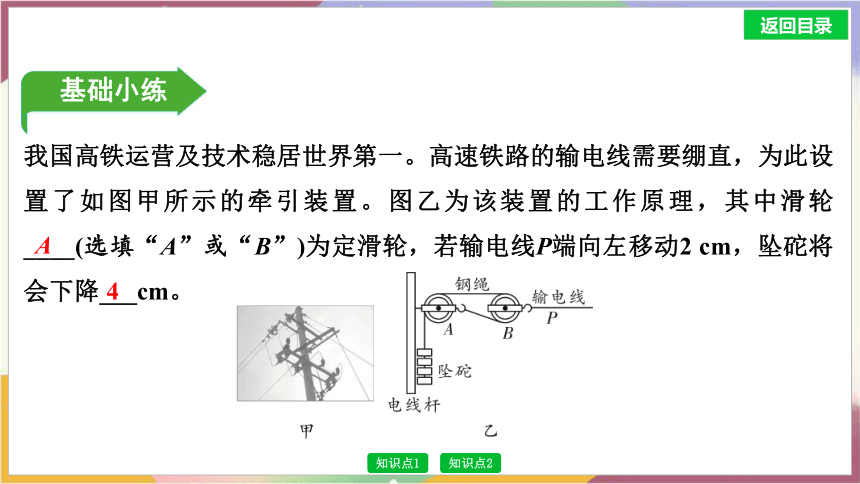

我国高铁运营及技术稳居世界第一。高速铁路的输电线需要绷直，为此设置了如图甲所示的牵引装置。图乙为该装置的工作原理，其中滑轮____(选填“A”或“B”)为定滑轮，若输电线P端向左移动2 cm，坠砣将会下降___cm。
基础小练
A
4

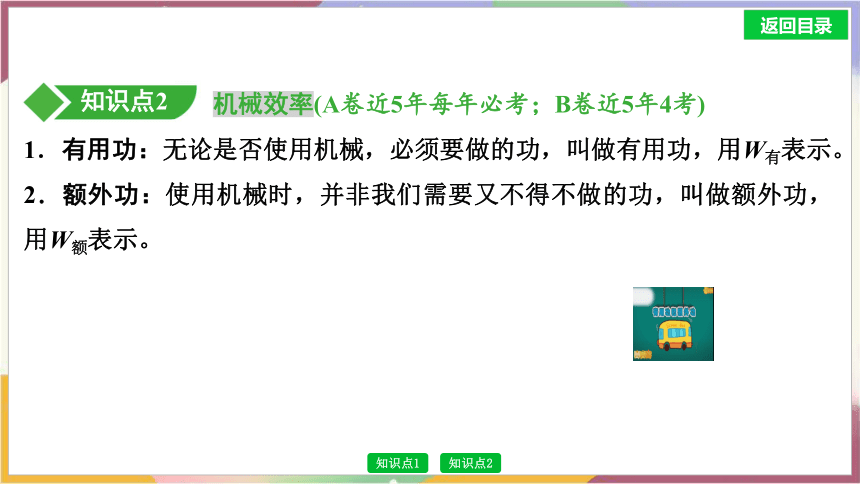

　　　　　　　 机械效率(A卷近5年每年必考；B卷近5年4考)
1．有用功：无论是否使用机械，必须要做的功，叫做有用功，用W有表示。
2．额外功：使用机械时，并非我们需要又不得不做的功，叫做额外功，用W额表示。
知识点2
使用任何机械都不能省功，机械效率总是小于1。
易错警示
3．总功：有用功与额外功之和，叫做总功，用W总表示，W总＝W有＋W额。
4．机械效率
(1)定义：物理学中，将⑦________跟⑧______的比值叫做机械效率，用符号η表示。
(2)公式：η＝⑨_______。
5．提高滑轮组(竖直方向)机械效率的方法：减小机械摩擦、减小⑩________的重力；增加提升重物的重力。
有用功
总功
动滑轮
1. (人教教材素材改编)用一台起重机将重3 600 N的货物提高4 m，起重机做的有用功为________J，若起重机做的总功为24 000 J，则起重机做的额外功为_______J，起重机的机械效率为____%。
2．如图所示，一位同学利用滑轮组将240 N的物体匀
速吊起，已知滑轮重60 N，不计绳重和摩擦，拉力大
小为_____N；该滑轮组的机械效率为______。
基础小练
14 400
9 600
60
100
80%
滑轮的相关计算(A卷近5年每年必考；B卷近5年4考)
1．对承担物重的绳子段数n的判断
隔离法：在动滑轮和定滑轮之间画
一条虚线，有几段绳子通过动滑轮
(或有几段绳子与动滑轮相连)，n就
等于几。如图甲、乙所示。
重庆真题·明考向
命题点
方法指导
2.计算滑轮组机械效率的一般步骤
1．(2024·重庆A卷4题3分)建筑工人通过如图所示的装置将一桶质量为45 kg的涂料从地面提起，桶离开地面后在4 s内缓慢上升0.8 m，工人所用的拉力为500 N。下列说法中正确的是(g取10 N/kg)(　　)
A．该装置做的有用功为400 J
B．该装置的机械效率为90%
C．绳子自由端移动的平均速度为0.4 m/s
D．桶离开地面前，工人拉力逐渐增大，桶对地面的压强不变
B
2．(2023·重庆A卷7题3分)在美丽乡村建设的工地上，如图所示，工人借助动滑轮用250 N的拉力，将450 N的重物匀速提升2 m，用时10 s。则
(　　)
A．重物上升的速度为0.4 m/s
B．拉力做的有用功为1 000 J
C．工人的拉力的功率为90 W
D．动滑轮的机械效率为90%
D
3．(2021·重庆A卷7题3分)如图所示的滑轮组，用500 N的拉力F在10 s内将重800 N的箱子匀速提升了2 m，不计绳重及摩擦，下列说法正确的是
(　　)
A．定滑轮的作用是省力
B．滑轮组机械效率为80%
C．动滑轮的重力为100 N
D．拉力F的功率为100 W
B
4．(2022·重庆A卷12题2分)在一次实验探究活动中，小林用如图所示的滑轮组将重为2.7 N的物体匀速提升了20 cm，用时2 s，绳子自由端弹簧测力计的示数如图所示，则小林做的有用功为______J，滑轮组的机械效率为____%。
0.54
75
5．一位同学用如图所示的滑轮组拉着重500 N的物体，使物体以0.1 m/s的速度沿水平地面向右匀速直线运动10 s，已知物体与地面间的滑动摩擦力为150 N，滑轮组的机械效率为60%，则下列关于此过程的说法正确的是(　　)
A．绳子自由端移动的距离为3 m
B．拉力做的有用功为500 J
C．拉力做的额外功为150 J
D．拉力做功的功率为25 W
拓展训练
D
