第26课时 光现象　
第三部分　光　学
2
3
1
2
回归教材·知识梳理
重点难点·聚焦突破
3
4
真题自测·体验中考
3
3
重点实验·考法通关
回归教材·知识梳理

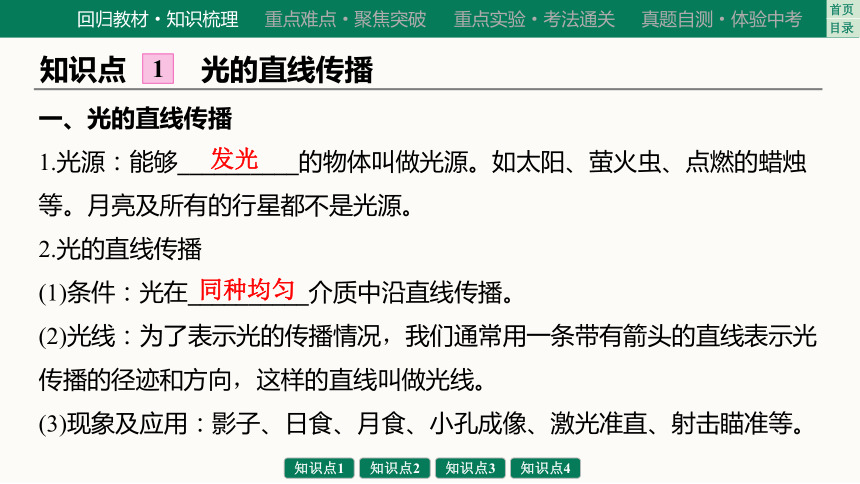

一、光的直线传播
1.光源：能够__________的物体叫做光源。如太阳、萤火虫、点燃的蜡烛等。月亮及所有的行星都不是光源。
2.光的直线传播
(1)条件：光在__________介质中沿直线传播。
(2)光线：为了表示光的传播情况，我们通常用一条带有箭头的直线表示光传播的径迹和方向，这样的直线叫做光线。
(3)现象及应用：影子、日食、月食、小孔成像、激光准直、射击瞄准等。
1
知识点
光的直线传播
发光
同种均匀

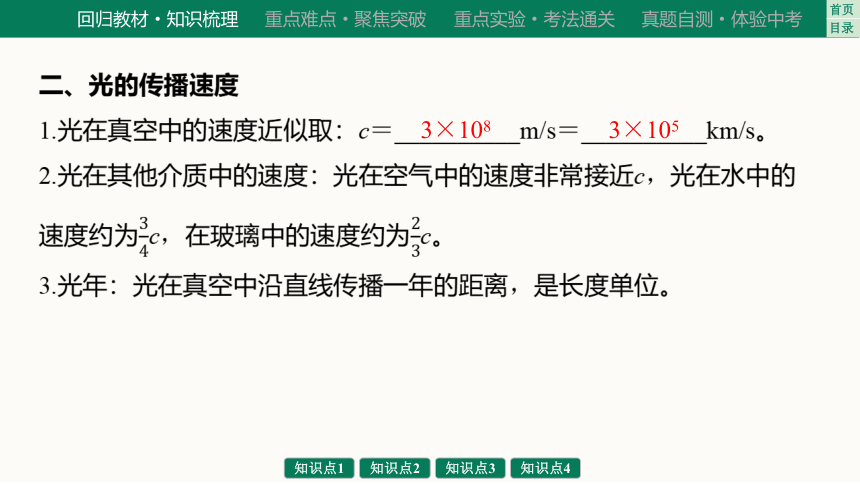

二、光的传播速度
1.光在真空中的速度近似取：c＝__________m/s＝__________km/s。
2.光在其他介质中的速度：光在空气中的速度非常接近c，光在水中的速度约为c，在玻璃中的速度约为c。
3.光年：光在真空中沿直线传播一年的距离，是长度单位。
3×108
3×105
2
知识点

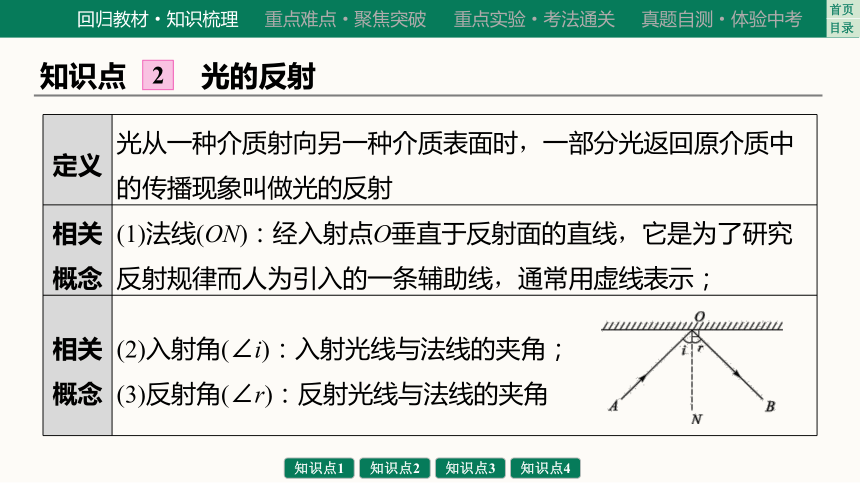

光的反射
定义 光从一种介质射向另一种介质表面时，一部分光返回原介质中的传播现象叫做光的反射
相关 概念 (1)法线(ON)：经入射点O垂直于反射面的直线，它是为了研究反射规律而人为引入的一条辅助线，通常用虚线表示；
相关 概念 (2)入射角(∠i)：入射光线与法线的夹角；
(3)反射角(∠r)：反射光线与法线的夹角

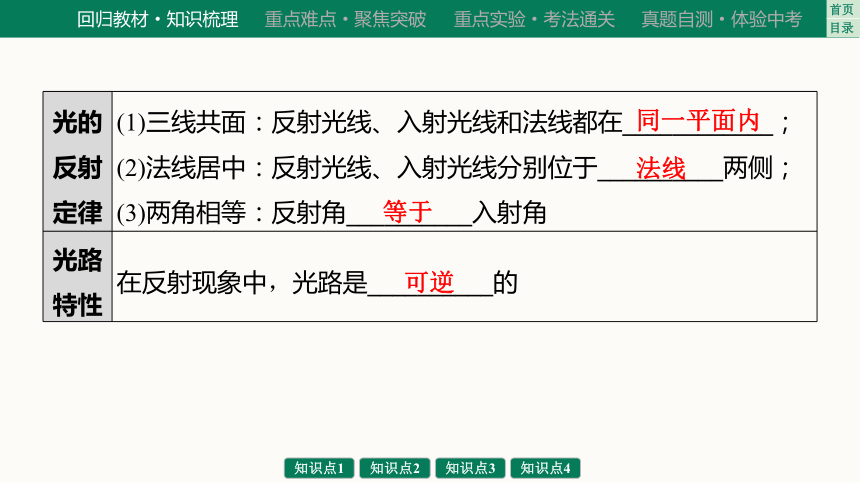

光的反射定律 (1)三线共面：反射光线、入射光线和法线都在____________；
(2)法线居中：反射光线、入射光线分别位于__________两侧；
(3)两角相等：反射角__________入射角
光路 特性 在反射现象中，光路是__________的
同一平面内
法线
等于
可逆

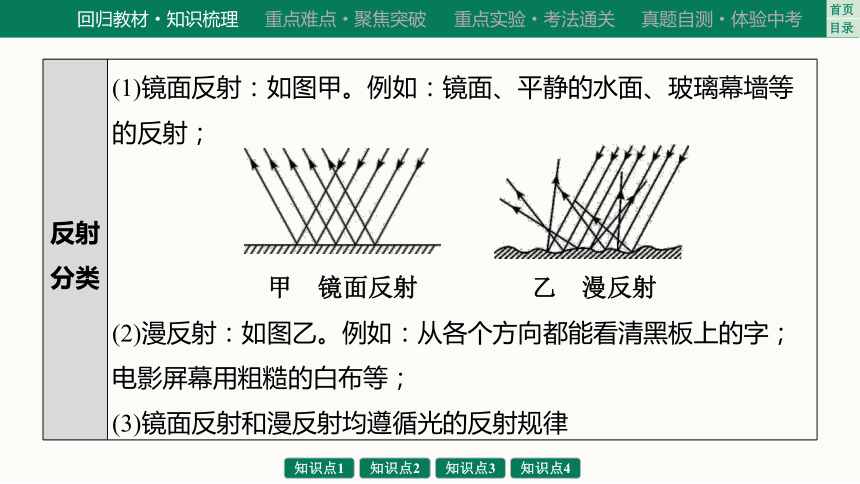

反射 分类 (1)镜面反射：如图甲。例如：镜面、平静的水面、玻璃幕墙等的反射；
甲　镜面反射 乙　漫反射
(2)漫反射：如图乙。例如：从各个方向都能看清黑板上的字；电影屏幕用粗糙的白布等；
(3)镜面反射和漫反射均遵循光的反射规律

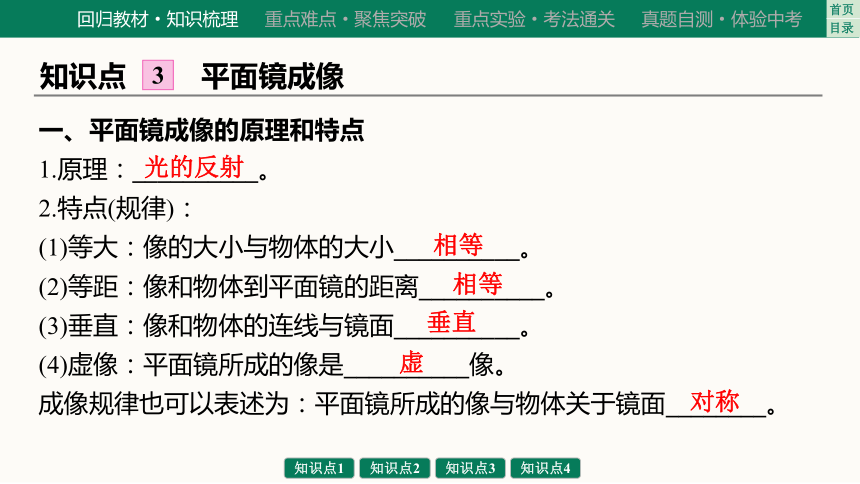

一、平面镜成像的原理和特点
1.原理：__________。
2.特点(规律)：
(1)等大：像的大小与物体的大小__________。
(2)等距：像和物体到平面镜的距离__________。
(3)垂直：像和物体的连线与镜面__________。
(4)虚像：平面镜所成的像是__________像。
成像规律也可以表述为：平面镜所成的像与物体关于镜面________。
3
知识点
平面镜成像
光的反射
相等
相等
垂直
虚
对称
二、平面镜的应用
1.成像：用梳妆镜化妆、练功房里用来矫正身姿的大面镜。
2.改变光路：潜望镜。
3.增大视觉空间：客厅的墙壁上装有大的平面镜。
4
知识点

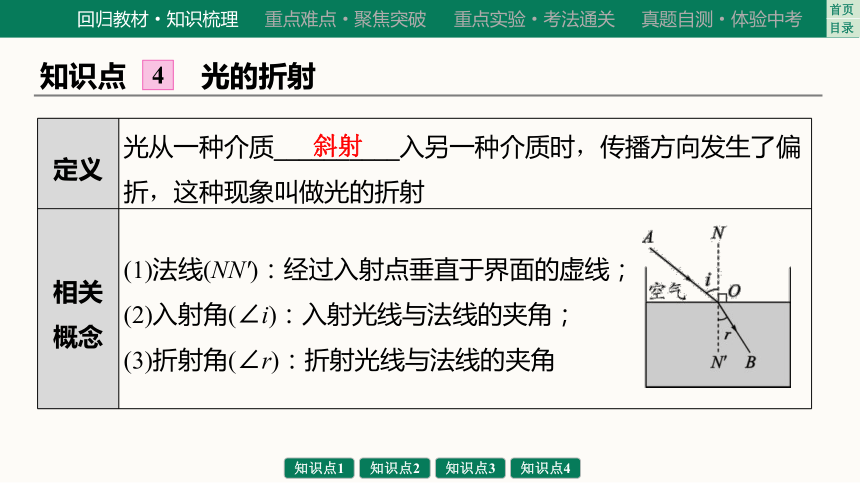

光的折射
定义 光从一种介质__________入另一种介质时，传播方向发生了偏折，这种现象叫做光的折射
相关 概念 (1)法线(NN')：经过入射点垂直于界面的虚线；
(2)入射角(∠i)：入射光线与法线的夹角；
(3)折射角(∠r)：折射光线与法线的夹角
斜射

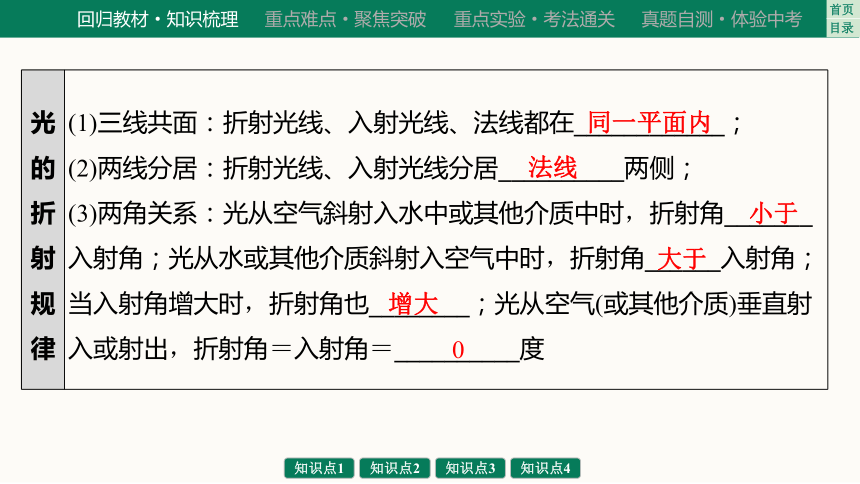

光的折 射规律 (1)三线共面：折射光线、入射光线、法线都在____________；
(2)两线分居：折射光线、入射光线分居__________两侧；
(3)两角关系：光从空气斜射入水中或其他介质中时，折射角_______
入射角；光从水或其他介质斜射入空气中时，折射角______入射角；
当入射角增大时，折射角也________；光从空气(或其他介质)垂直射
入或射出，折射角＝入射角＝__________度
同一平面内
法线
小于
大于
增大
0
光路特性 在折射现象中，光路是__________的
生活中 的折射 现象 水杯中筷子看起来像是“折断”了、池水变“浅”、叉鱼时应叉向看到的“鱼”位置的下方、海市蜃楼等
可逆
(1)当光斜射到两种介质的分界面时，一般要同时发生反射和折射。
(2)反射光线与对应的入射光线在同种介质中，折射光线与对应的入射光线在不同介质中。
易错警示
重点难点·聚焦突破
1
焦点
光现象及其应用的判断
1.影子：包括人影、手影、日(月)食、皮影戏等，都是由光的直线传播形成的。
2.倒影：物体在水面或其他光滑物体表面成的像，是平面镜成像，本质是光的反射。
指点迷津
下列光现象实例中，属于光的直线传播的是__________；属
于光的反射的是__________；属于光的折射的是_______________，其
中__________又属于光的色散。(均选填序号)
①小孔成像　②海市蜃楼　③池水看起来比实际的浅　④用放大镜观察邮票　⑤雨后彩虹　⑥湖面倒影　⑦透过露珠看叶脉　⑧玻璃幕墙造成的光“污染”　⑨叉鱼的时候瞄准鱼的下方　⑩激光准直
例题 1
①⑩
⑥⑧
②③④⑤⑦⑨
⑤
1.(2022·重庆A卷T2)“大漠孤烟直，长河落日圆”蕴含了光的折射知
识，如图所示属于光的折射的是(　　)
变式训练
A.桥在水中的倒影
B.河底看起来变浅
C.透过树林的光束
D.长廊上的树影
B
2.李白的名句“举杯邀明月，对影成三人”中涉及的光学知识理解正确
的是(　　)
A.空中的明月是光源
B.杯中的人影是光的反射形成的
C.月光能照射到人，说明光的传播需要介质
D.地上的人影和树荫下的光斑形成原理不相同
B
3.民谚俗语常常包涵丰富的物理知识。以下属于光的反射现象的是(　　)
A.井底之蛙，所见甚小
B.不经历风雨，怎么见彩虹
C.海市蜃楼，虚无缥缈
D.摘不到的是镜中花，捞不到的是水中月
D
2
焦点
光现象作图
1.光线、实像用实线，光线的反向延长线、辅助线、法线、虚像用虚线；
2.光线带箭头，箭头画在实线中间，且注意箭头的方向(注意：人眼看到物体时，进入人眼的光线的箭头应指向人眼)；
3.法线与界面垂直，并标明垂足；
4.要符合平面镜成像的特点(物像关于平面镜对称)、光的反射定律(两角相等)、光的折射规律(光斜射入某种介质中时，空气中的角始终是大角)。
指点迷津
类型1　光的反射、光的折射作图
例题 2
如图所示，已知光线AO斜射入水中，O为入射点。请画出其反射光线OB和进入水中的折射光线OC的大致方向。
4.航天员舱外作业时，宽厚的航天服限制了他的视野，为了看清胸前的操作面板，可以通过手腕处的小镜子进行观察，如图甲所示。图乙中A点代表航天员的眼睛，B点代表胸前某一按钮，C点是小镜子的位置，请你根据反射光路图在C点准确画出镜面并标出镜面与竖直面的夹角。(保留作图痕迹)
变式训练
甲
5.如图所示，一条光线从水中斜射向水面时发生了折射，OA为折射光线，请在图中作出大致的入射光线并标出折射角的度数。
类型2　平面镜成像作图
例题 3
请在图中作出AB物体在平面镜中的像。
6.如图甲所示，用跳棋子完成“探究平面镜成像的特点”的实验后，小辉偶然发现在镜前某一角度，棋子A的像恰好被棋子B“挡住”了；图乙所示为该场景的简图，图中C为小辉眼睛的位置，请根据平面镜成像的特点完成符合题意的光路图。
变式训练
甲
乙
重点实验·考法通关
实验　探究平面镜成像的特点
实验器材 较薄的玻璃板(透光便于确定像的位置，不会形成重像影响实验效果)、两支大小相同的蜡烛(确定物像大小关系)、火柴、白纸、笔、刻度尺、光屏(验证平面镜是否成虚像)
实验操作及注意事项 1.在较暗的环境中进行实验使实验现象明显；较薄的玻璃板要与水平桌面垂直放置； 2.在寻找蜡烛A的像的位置时，眼睛应在蜡烛A的一侧透过玻璃板观察； 3.验证像与物等大的操作：如图甲所示，在玻璃板前放一支点燃的蜡烛A，再拿另一支大小相同的未点燃的蜡烛B在玻璃板后面移动，直到与蜡烛A的像完全重合，这里运用的实验方法是等效替代法； 实验图
甲
实验操作及注意事项 4.证明平面镜成虚像的操作：把未点燃的蜡烛B移走，在其原来位置上放置一块光屏，观察光屏上是否能呈现蜡烛的像，若不能，则说明成虚像； 5.为证实成像特点是否可靠应采取的操作：保持玻璃板位置不变，多次改变蜡烛A的位置，记录像与物对应的位置，如图乙所示； 6.为了得到更多的实验结论，在图乙的基础上应进行的操作：连接像与物的对应点，判断连线与镜面是否垂直 实验图
乙
实验分析 1.若在实验中无论怎样移动蜡烛B，也无法与蜡烛A的像完全重合，原因可能是玻璃板与桌面不垂直；
2.观察像时，会发现两个几乎重叠的像的原因：玻璃板太厚；
3.多次测量的目的：使实验结论具有普遍性；
4.实验中物体与像到玻璃板的距离不相等的原因：玻璃板与桌面不垂直；玻璃板太厚；测量长度时存在误差；
5.选用方格纸代替白纸的原因：能更直观地确定像与物的位置关系
实验结论 平面镜所成像的大小与物体的大小相等，像和物体到平面镜的距离相等，像和物体的连线与镜面垂直，平面镜成虚像
如图甲所示是探究“平面镜成像特点”的情景：竖立的透明玻璃板下方放一把直尺，直尺与玻璃板垂直；两支相同的蜡烛A、B竖立于玻璃板两侧的直尺上，以蜡烛A作为成像物体。
例题
甲
(1)为便于观察，该实验最好在__________(选填“较亮”
或“较暗”)的环境中进行；此外，采用透明玻璃板代
替平面镜，虽然成像不如平面镜清晰，但能在观察到
蜡烛A像的同时，也能观察到__________，巧妙地解决
了确定像的位置和大小的问题。
较暗
蜡烛B
(2)点燃蜡烛A，人眼一直在玻璃板的_________(选填
“前”或“后”)侧观察，小心地移动蜡烛B，直到与蜡
烛A的像重合为止，此时发现像与物的大小_______，
这种确定像与物大小关系的方法是____________；进一
步观察A、B两支蜡烛在直尺上的位置发现，像和物的连线与玻璃板
__________，像和物到玻璃板的距离__________。
(3)接下来的步骤是：保持玻璃板位置不变，多次改变蜡烛A的位置，进
行与上述(2)相同的操作，这样做的目的是_____________________。
甲
前
相等
等效替代法
垂直
相等
使实验结论具有普遍性
(4)通过探究平面镜成像实验，同学们认识到了平面镜成像的特点，纠正
了生活中的错误认识，那就是像的大小只由__________的大小决定。某小组发现，虽然蜡烛A、B相同，但B与A的像不重合，其原因可能是
___________________________。
甲
物体
平面镜没有垂直于水平桌面
(1)点燃蜡烛A，发现玻璃板的另一侧出现两个像，原因是____________
__________________________。
(2)取走蜡烛B，放置一块光屏，前后移动，用眼睛在玻璃板的______(选
填“前”或“后”)侧观察光屏，发现光屏上_________，说明平面镜成的是__________像。
(3)将蜡烛远离玻璃板移动一段距离，蜡烛的像的大小将_________；实
验过了一段时间，蜡烛A变短，则蜡烛A的像的大小将_________。
问题补充
玻璃板太厚，
前后两个表面反射成两个像
后
没有像
虚
不变
变小
(4)经过三次实验，记录的像与物对应的位置如图乙所示，接下来小明应
该进行的操作是：用刻度尺分别测出______________________________
_________________________________，并比较大小。

乙
像与物到玻璃板的距离(点a和
a'、b和b'、c和c'到玻璃板的距离)
(5)如图丙所示，若玻璃板上端向左倾斜，蜡烛A在玻璃板中成像的位置
会__________(选填“偏高”或“偏低”)。
丙
偏高
真题自测·体验中考
1.(2023·重庆 A卷T2) 如图所示的光现象中，由于光的反射形成的是
(　　)
1
考向
光现象及其应用的判断
A
A.水中的倒影　B.墙上的手影
C.太阳光色散　D.“折断”的铅笔
2.(2024·重庆B卷T2) 如图所示，智能快递车正在运送包裹，用户通过
人脸识别取货。下列分析正确的是(　　)
A.用户看见快递车，是因为光在它表面发生了折射
B.地面出现快递车的影子，是光的直线传播形成的
C.智能快递车上的摄像头利用了光的反射原理工作
D.人脸识别时，人通过摄像头成倒立、等大的虚像
B
3.(2024·梁平区期中) 请在图中作出反射光线并标出反射角。
2
考向
光现象作图
4.【问题】五代时期名士谭峭所著《化书》中，记载了照镜子时“影与形无异”的现象。平面镜成像有何特点呢
【证据】小瑜利用图甲所示装置进行探究。
3
考向
探究平面镜成像的特点
甲
乙
丙
(1)组装器材时，应使玻璃板与水平桌面__________。
(2)选用两根完全相同的蜡烛A、B是为了比较像与物的_________关系；
改变蜡烛A到镜面的距离，移动镜后的蜡烛B，发现B总能与A的像完全
重合，说明平面镜成像的大小与物体到镜面的距离__________(选填“有关”或“无关”)。
甲
乙
丙
垂直
大小
无关
(3)为确定像的虚实，需在蜡烛B位置放一个光屏，并在图乙中的______ (选填数字序号)处观察光屏上是否有像。
(4)小瑜为了更好地研究像与物的位置关系，可采用彩色LED光源进行实验，现有“AFMTVX”六种字母形状的光源供选择，你认为最佳选择
是__________形状的光源。
乙
③
F
【交流】
(1)小瑜完成实验后，换用厚玻璃板做实验，发现蜡烛A
在玻璃板上有两个像，移动蜡烛B分别找到两个像的
位置，如图丙所示，测得两个像到玻璃板右侧的距离
l1＝1 cm、l2＝1.4 cm，由此可知玻璃板的厚度为__________cm。
(2)如果白天在较暗的室内照镜子，为了更清楚看到自己的容貌，小瑜
应该让__________(选填“镜子”“脸”或“镜子和脸”)朝向窗户。
丙
0.2
脸
