专题突破二　作图题
2
3
1
2
类型1　光学作图
类型2　力学作图
3
3
类型3　电磁学作图
类型1　光学作图

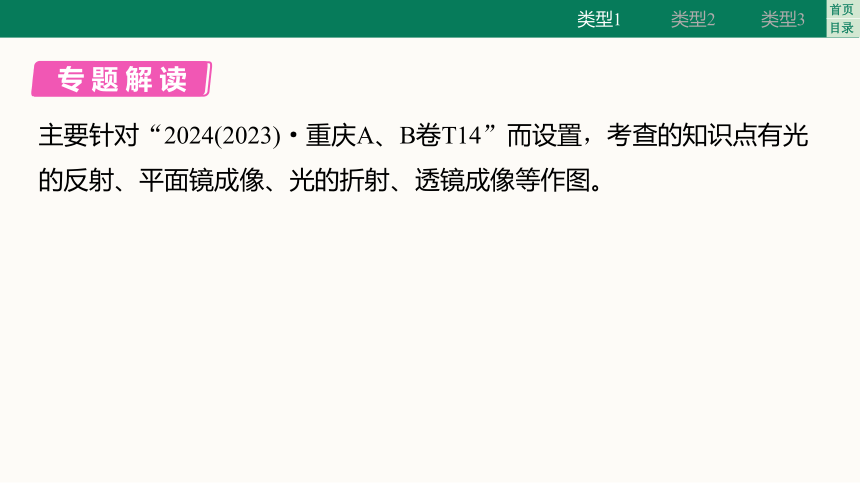

主要针对“2024(2023)·重庆A、B卷T14”而设置，考查的知识点有光的反射、平面镜成像、光的折射、透镜成像等作图。
专题解读
◆光的反射作图
1.如图所示，反射光线与平面镜的夹角为30°，请画出入射光线并标出入射角大小。
自我挑战

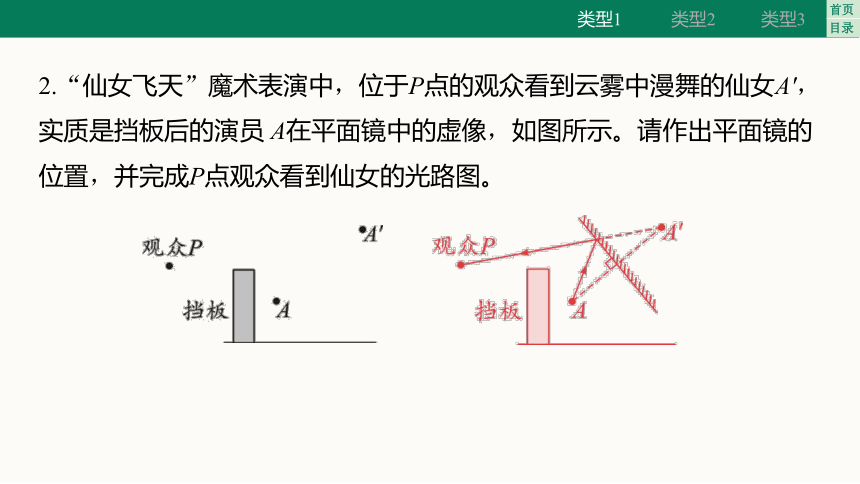

2.“仙女飞天”魔术表演中，位于P点的观众看到云雾中漫舞的仙女A'，实质是挡板后的演员 A在平面镜中的虚像，如图所示。请作出平面镜的位置，并完成P点观众看到仙女的光路图。
◆平面镜成像作图

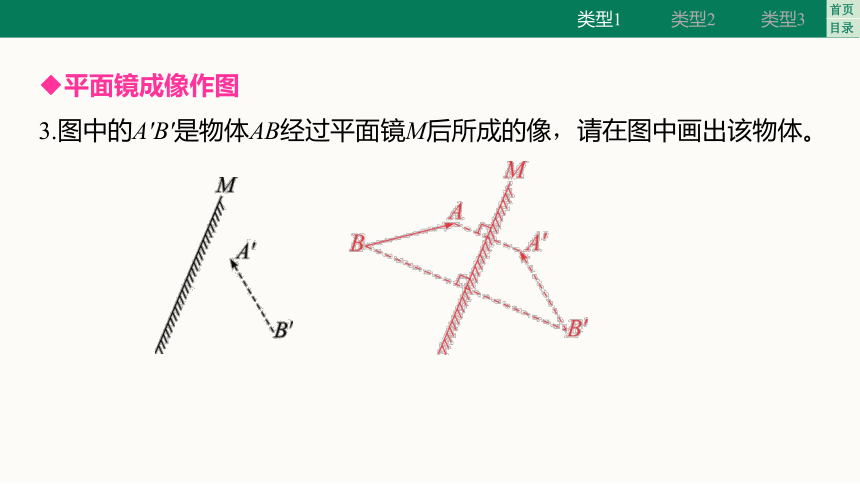

3.图中的A'B'是物体AB经过平面镜M后所成的像，请在图中画出该物体。

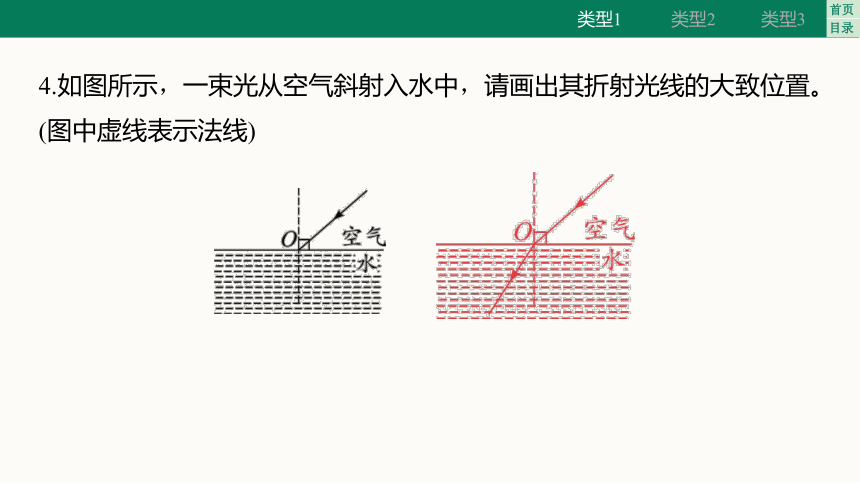

4.如图所示，一束光从空气斜射入水中，请画出其折射光线的大致位置。(图中虚线表示法线)
5.小明将两个大小相同的红、蓝环粘在一起形成“8”字。手拿红环将蓝环竖直放入水中，使蓝环刚好浸没，从水面上方C点可以观察到红环的“倒影”和蓝环的像并不完全重合，如图甲所示。请在图乙中作出：
甲
(1)红环最上端 A点在水中的像A'点；
(2)B'点为蓝环最下端B点的像，请完成从C点看到B点
的光路。
◆透镜作图

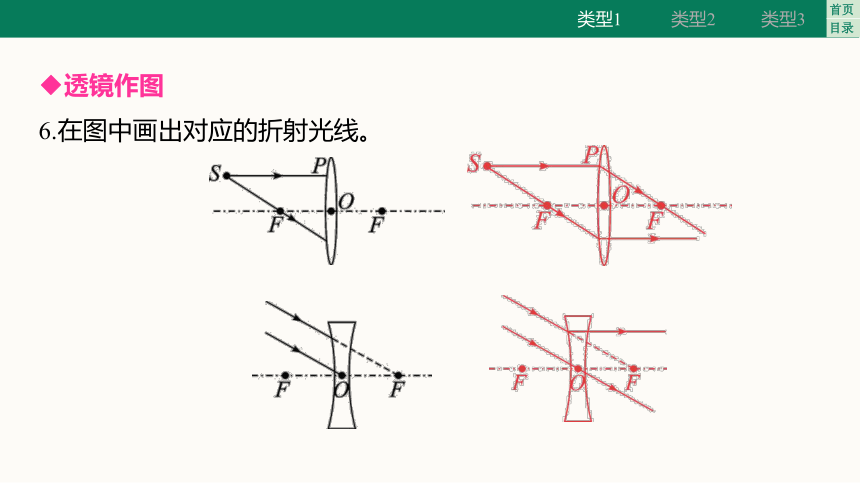

6.在图中画出对应的折射光线。

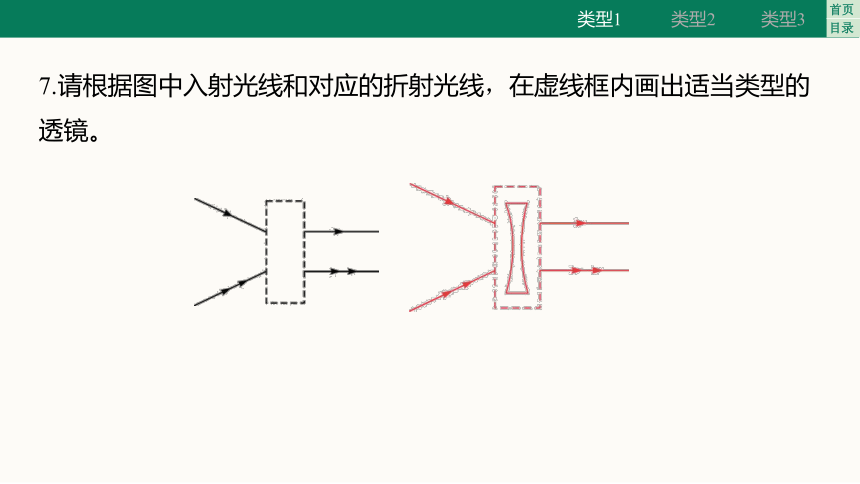

7.请根据图中入射光线和对应的折射光线，在虚线框内画出适当类型的透镜。
类型2　力学作图
主要针对“2024(2023)·重庆A、B卷T14”而设置，考查的知识点有画指定力的示意图、运动物体的受力分析作图、杠杆中力与力臂作图、滑轮组的绕线方法。
专题解读
◆画指定力的示意图
1.如图所示，一个足球静止在水平地面上，请画出它所受重力和支持力的示意图。
自我挑战
2.“刷屏”已经成为许多人的生活常态，如图所示，人用手指在手机屏幕上向下滑动浏览信息。请画出滑动过程中手指受到的摩擦力和屏幕受到的压力示意图。
◆受力分析作图
3.劳动课上，小欢用铜片制作风铃来装饰校园“禁毒防毒”宣传栏。如图所示，将一个铜片悬挂于线下静止，请画出铜片受力的示意图。
4.如图所示是小丽站在某商场匀速向上运动的电动扶梯上的示意图，请画出小丽此时所受力的示意图(O点为小丽的重心)。
◆杠杆作图
5.桔槔是中国古代用于灌溉或汲水的一种器具，是杠杆的一种应用，如图甲所示。图乙是桔槔的简化示意图，请在图乙中作出水桶所受重力的示意图，并画出动力的力臂l1。
甲
乙
6.如图所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在力F的作用下杠杆在水平位置静止，l为F的力臂，请画出力F的示意图。
7.劳动人民的智慧是无穷的，省力耐用的拔杆器就是劳动人民智慧的结晶，使用时将该工具支在地上，用卡口卡住棉花杆或木薯杆较下的部位，用力提起手柄，如图甲所示，就可以轻松地拔出棉花杆或木薯杆。请在图乙中画出拔杆时最小的动力及其力臂。
甲
乙
◆滑轮组作图
8.用如图甲、乙所示的滑轮组提升重物，请画出绳子最省力的绕法。
类型3　电磁学作图
主要针对“2024·重庆A、B卷T14、B卷T16(1)、2023·重庆A、B卷T16(1)”而设置，考查的知识点有画电路图、实物图连接、家庭电路的连接和改错、通电螺线管作图。
专题解读
◆画电路图、连接实物图、实物电路改错
1.根据如图所示实物图，在虚线框内画出对应的电路图，并标明元件符号。
自我挑战
2.如图所示，在虚线框内填入小灯泡L1和电表(电压表或电流表)的电路元件符号，使灯L1与L2串联或并联，且开关S闭合后两灯均能发光，电表有示数。
3.如图所示，请用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称。(要求：闭合开关，移动滑片P能改变螺线管的磁性强弱)
4.小伟在“测量定值电阻的阻值”的实验中，连接了如图所示的实验电路，其中有一根导线连接错误。请你在错误的导线上画“×”，并用笔画线代替导线画出正确的导线。
◆家庭电路的连接
5.根据安全用电原则，请用笔画线代替导线，将图中的开关、电灯正确接入家庭电路中。
6.如图所示是常用的插线板电路简化图，开关断开时指示灯不发光，插孔不提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压，请在图中将符合要求的电路补充完整。
◆通电螺线管作图
7.请根据图中电流的方向，在图中标出：①通电螺线管的N、S极；②小磁针静止时N极的指向。
8.如图所示，闭合开关S，小磁针沿顺时针方向偏转90°，请在图中括号内标出电源的“＋”“－”极，并标出通过通电螺线管外A点的磁感线的方向。
