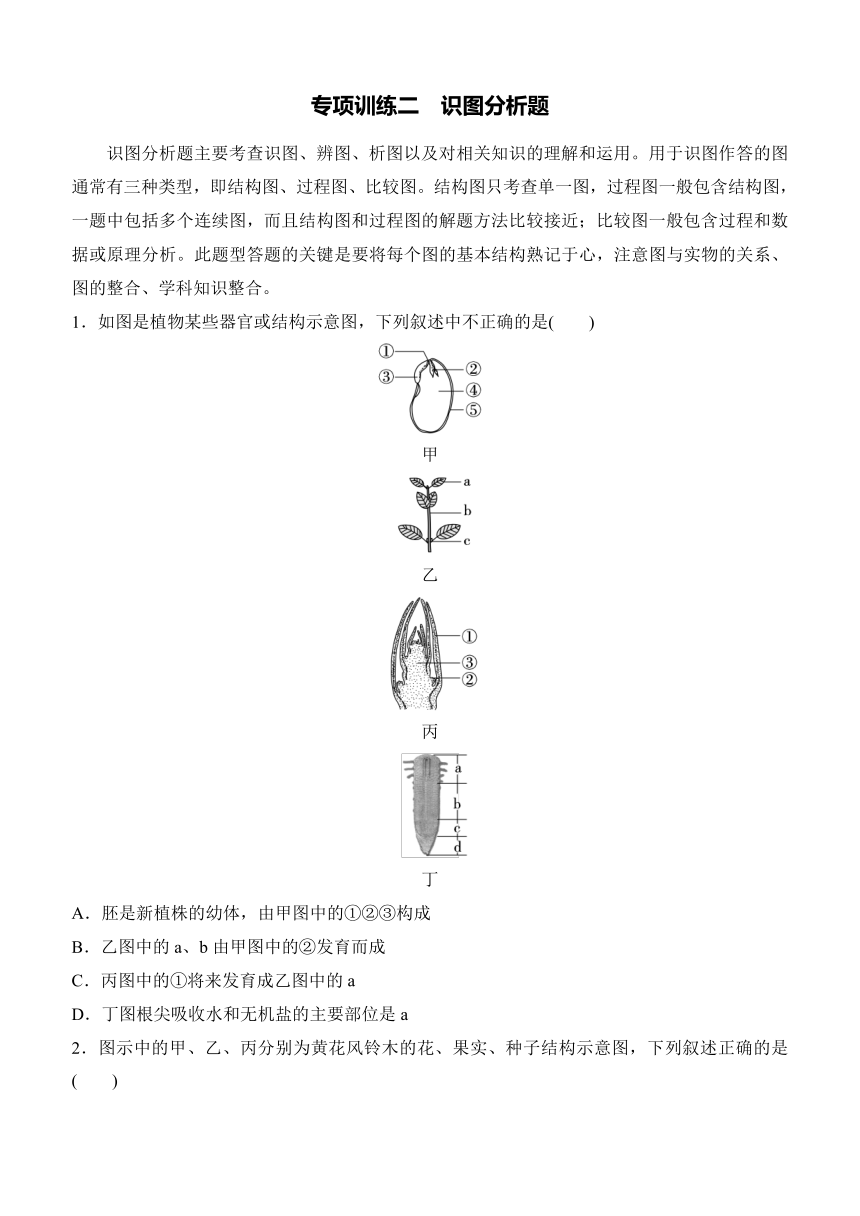

专项训练二　识图分析题
识图分析题主要考查识图、辨图、析图以及对相关知识的理解和运用。用于识图作答的图通常有三种类型，即结构图、过程图、比较图。结构图只考查单一图，过程图一般包含结构图，一题中包括多个连续图，而且结构图和过程图的解题方法比较接近；比较图一般包含过程和数据或原理分析。此题型答题的关键是要将每个图的基本结构熟记于心，注意图与实物的关系、图的整合、学科知识整合。
1．如图是植物某些器官或结构示意图，下列叙述中不正确的是(　　)
甲
乙
丙
丁
A．胚是新植株的幼体，由甲图中的①②③构成
B．乙图中的a、b由甲图中的②发育而成
C．丙图中的①将来发育成乙图中的a
D．丁图根尖吸收水和无机盐的主要部位是a
2．图示中的甲、乙、丙分别为黄花风铃木的花、果实、种子结构示意图，下列叙述正确的是(　　)
甲
　
乙
　
丙
A．序号②所示结构成熟后会散发出大量的花粉
B．当花完成传粉、受精后，受精卵会发育成胚珠
C．果实内有多个种子，说明③内有多个胚珠
D.图丙所示的种子结构有利于种子的萌发
3．如图为人体头部三种类型的血管及血液流动方向，下列叙述错误的是(　　)
A．①是静脉，③是动脉
B. ③的管壁弹性大
C．①的血流速度最快
D．红细胞在②处单行通过

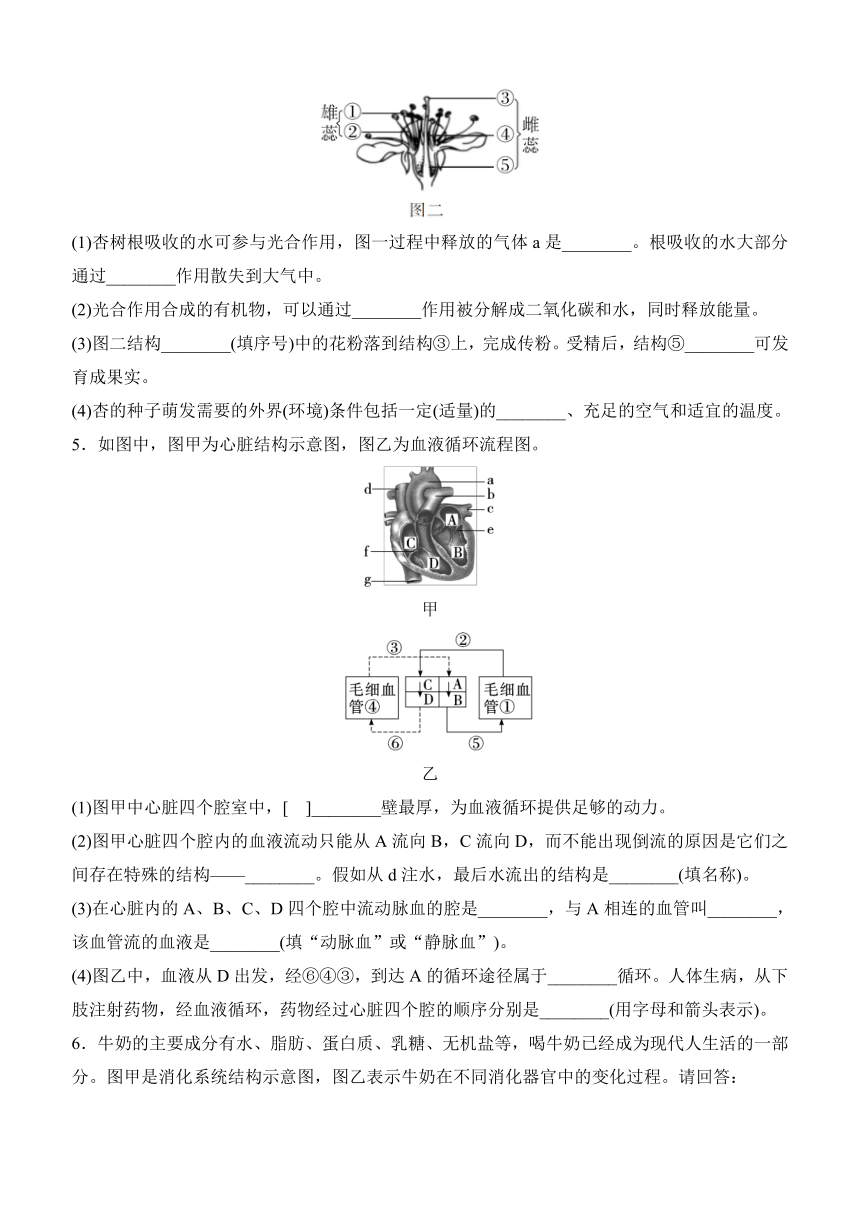

4．(2024辽宁中考)杏在我国分布广泛，果可食用，杏仁可入药。我国古代医学典籍《本草纲目》中收集了数十个杏仁入药的药方。图一是光合作用示意图，图二是杏花结构示意图。结合图示回答相关问题：
图一
(1)杏树根吸收的水可参与光合作用，图一过程中释放的气体a是________。根吸收的水大部分通过________作用散失到大气中。
(2)光合作用合成的有机物，可以通过________作用被分解成二氧化碳和水，同时释放能量。
(3)图二结构________(填序号)中的花粉落到结构③上，完成传粉。受精后，结构⑤________可发育成果实。
(4)杏的种子萌发需要的外界(环境)条件包括一定(适量)的________、充足的空气和适宜的温度。
5．如图中，图甲为心脏结构示意图，图乙为血液循环流程图。
甲
　
乙
(1)图甲中心脏四个腔室中，[　]________壁最厚，为血液循环提供足够的动力。
(2)图甲心脏四个腔内的血液流动只能从A流向B，C流向D，而不能出现倒流的原因是它们之间存在特殊的结构——________。假如从d注水，最后水流出的结构是________(填名称)。
(3)在心脏内的A、B、C、D四个腔中流动脉血的腔是________，与A相连的血管叫________，该血管流的血液是________(填“动脉血”或“静脉血”)。
(4)图乙中，血液从D出发，经⑥④③，到达A的循环途径属于________循环。人体生病，从下肢注射药物，经血液循环，药物经过心脏四个腔的顺序分别是________(用字母和箭头表示)。
6．牛奶的主要成分有水、脂肪、蛋白质、乳糖、无机盐等，喝牛奶已经成为现代人生活的一部分。图甲是消化系统结构示意图，图乙表示牛奶在不同消化器官中的变化过程。请回答：
甲
乙
(1)乳糖是牛奶中的一种糖类，据图推测，消化乳糖的主要器官是[　]________，请写出该器官适合消化的结构特点：________________________________________________________________________
________________________________________________________________________(写出一点即可)。
(2)牛奶中的蛋白质在[　]________开始消化，消化道内参与蛋白质消化的消化液有____________________________(需写全)。
(3)小肠中不含有消化酶的消化液是________，它是由[　]________分泌的，其作用是促进脂肪的消化。牛奶中的脂肪最终被分解为________。
(4)①口腔、②食管、③胃、④小肠、⑤大肠，以上器官既有消化功能又有吸收功能的是________。(填序号)
7．尿毒症是由于肾功能丧失，体内代谢产生的尿素等含氮废物不能排出体外造成的，患者可通过定期血液透析排出体内废物进行治疗。图一是泌尿系统的组成示意图，图二是尿的形成过程示意图，图三是血液透析示意图，请据图回答以下问题：
(1)尿的形成是连续不断的，尿的排出是间歇的，是因为图一中[　]________能暂时储存尿液。
(2)图二中，形成尿液的基本单位由________(填序号)组成。
(3)某人的尿检报告显示有大分子蛋白质，如若得不到有效治疗，有可能会发展成尿毒症。图三中，半透膜的作用相当于图二中[　]________和肾小囊内壁的滤过作用。与肾形成尿液的过程相比，血液透析过程中没有肾小管的________过程。
(4)尿毒症患者在做血液透析时，血液要从动脉引出，从静脉引入。原因是动脉内血流速度较________(填“快”或“慢”)，血压较高，有利于血液流出体外；净化后的血液从静脉流回体内的原因之一是静脉中有________，能防止血液倒流到透析液中。
(5)生物体的结构总是与其功能相适应的。肾小管壁细胞朝向管腔的细胞膜具有毛刷状突起，这种结构的意义是___________________________________________________________________。
【详解答案】
1．A　解析：胚是种子的主要结构，是新植株的幼体，由甲图中的①胚轴、②胚芽、③胚根、④子叶构成，A错误。种子在萌发时，胚根最先突破种皮，发育成根，然后胚芽发育成茎和叶，胚轴发育成连接茎与根的部分。因此，乙图中的a(叶)、b(茎)是由甲图中的②胚芽发育而成的，B正确。丙图中的①幼叶将来发育成乙图中的a(叶)，C正确。丁图a是成熟区，表皮细胞的细胞壁向外突起形成根毛，大大增加了吸水的表面积，是根吸收水和无机盐的主要部位，D正确。故选A。
2．C　解析：序号①所示结构成熟后会散发出大量的花粉，②是柱头，A错误。当花完成传粉、受精后，受精卵会发育成胚，B错误。子房里的胚珠发育成种子，每个果实中有多粒种子，说明③子房内有多个胚珠，C正确。黄花风铃木的种子具有薄膜状的翅，可以随风飘散，这种结构特点利于种子传播，扩大其分布范围，D错误。
3．C　解析：由分析可知①是静脉，③是动脉，A正确。③中血液由主干流向分支，所以③是动脉，管壁厚，弹性大，B正确。①是静脉，血流速度较慢，C错误。②是毛细血管，只允许红细胞单行通过，主要功能是进行物质交换，D正确。
4．(1)氧气　蒸腾
(2)呼吸
(3)①　子房
(4)水
5．(1)B　左心室
(2)房室瓣　肺动脉
(3)A、B　肺静脉　动脉血
(4)肺　C→D→A→B
6．(1)⑦　小肠　小肠很长(或内表面具有皱襞和小肠绒毛，或有多种消化液等)
(2)④　胃　胃液、胰液、肠液
(3)胆汁　③　肝脏　甘油和脂肪酸
(4)③④
7．(1)C　膀胱
(2)1、4、5
(3)1　肾小球　重吸收
(4)快　静脉瓣
(5)增大重吸收的面积，提高吸收效率(合理即可)
