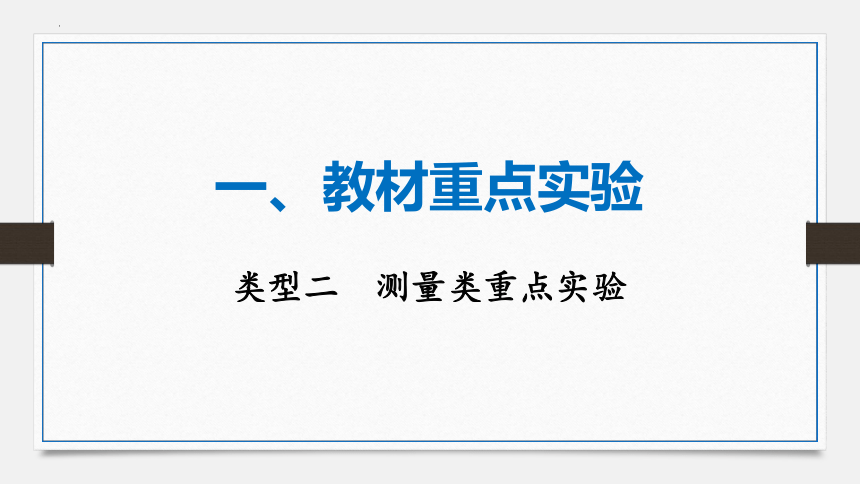

一、教材重点实验
类型二　测量类重点实验

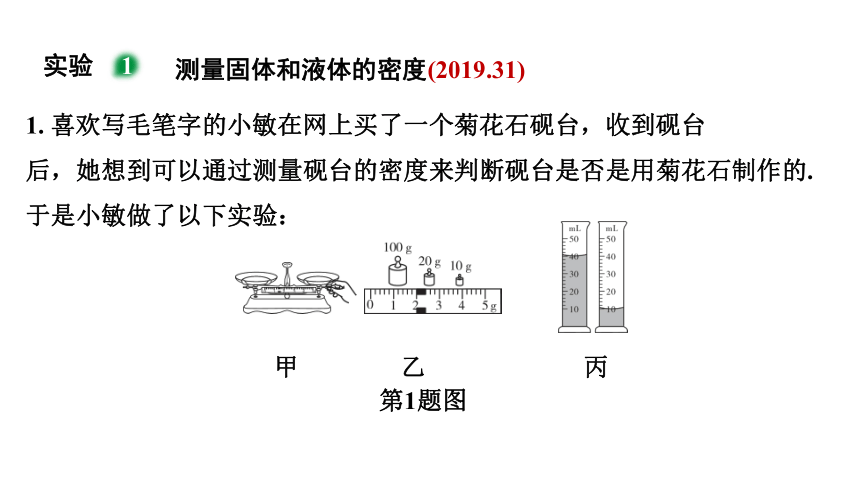

　测量固体和液体的密度(2019.31)
实验
1
1. 喜欢写毛笔字的小敏在网上买了一个菊花石砚台，收到砚台
后，她想到可以通过测量砚台的密度来判断砚台是否是用菊花石制作的.
于是小敏做了以下实验：
甲 乙 丙
第1题图

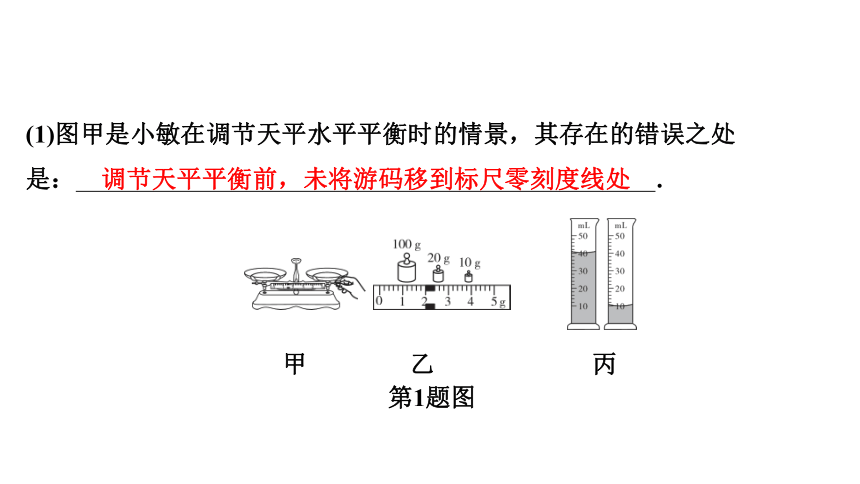

(1)图甲是小敏在调节天平水平平衡时的情景，其存在的错误之处
是： .
甲 乙 丙
第1题图
调节天平平衡前，未将游码移到标尺零刻度线处

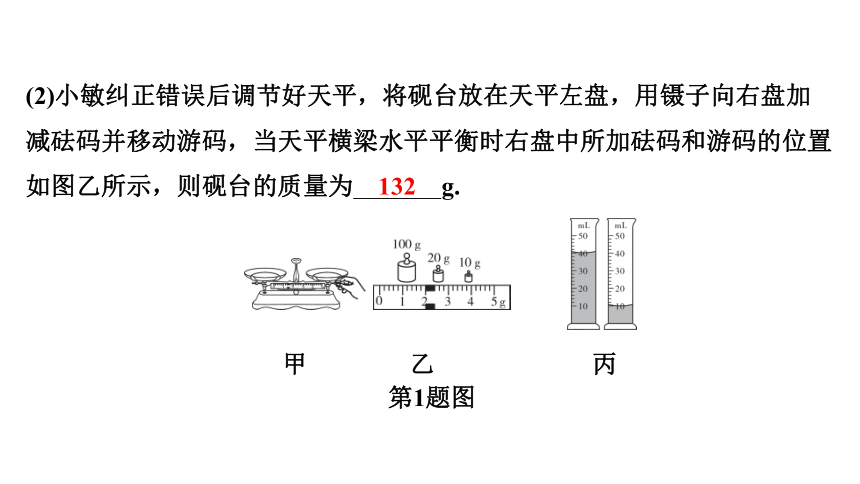

(2)小敏纠正错误后调节好天平，将砚台放在天平左盘，用镊子向右盘加
减砝码并移动游码，当天平横梁水平平衡时右盘中所加砝码和游码的位置
如图乙所示，则砚台的质量为 g.
132
甲 乙 丙
第1题图
甲 乙 丙
第1题图

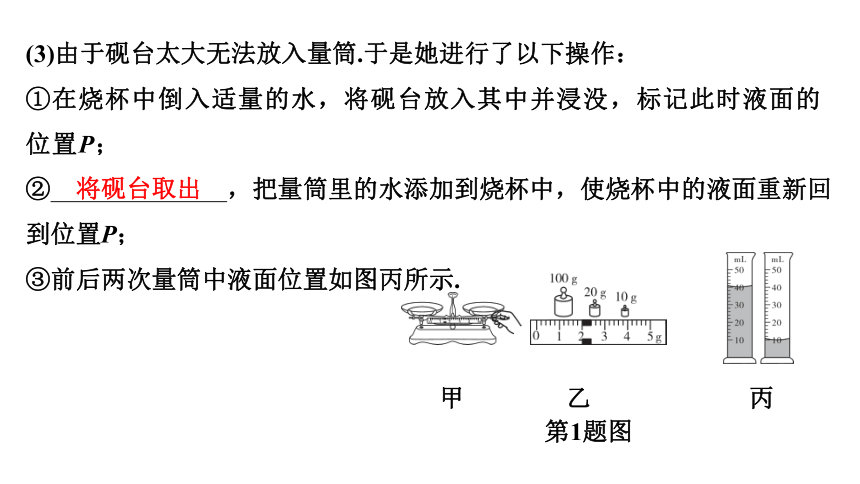

(3)由于砚台太大无法放入量筒.于是她进行了以下操作：
①在烧杯中倒入适量的水，将砚台放入其中并浸没，标记此时液面的
位置P；
② ，把量筒里的水添加到烧杯中，使烧杯中的液面重新回
到位置P；
③前后两次量筒中液面位置如图丙所示.
将砚台取出

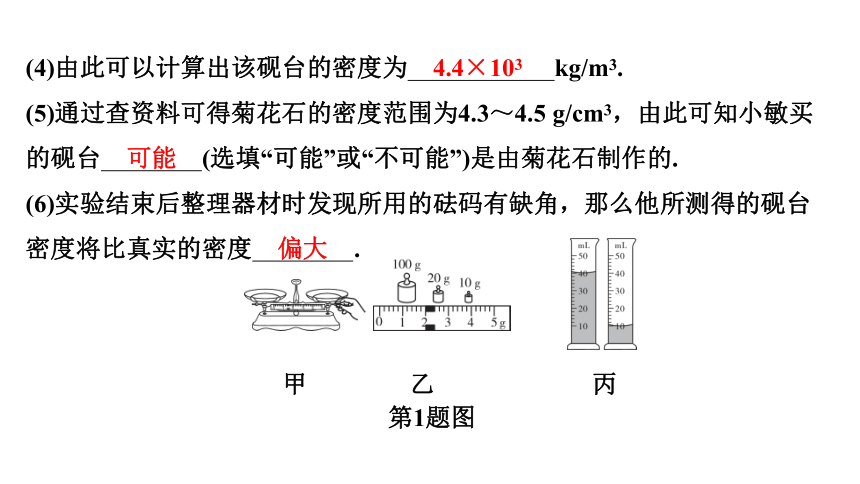

(4)由此可以计算出该砚台的密度为 kg/m3.
(5)通过查资料可得菊花石的密度范围为4.3～4.5 g/cm3，由此可知小敏买
的砚台 (选填“可能”或“不可能”)是由菊花石制作的.
(6)实验结束后整理器材时发现所用的砝码有缺角，那么他所测得的砚台
密度将比真实的密度 .
4.4×103
可能
偏大
甲 乙 丙
第1题图
(1)小明将托盘天平放在水平工作台上，游码移至标尺左端的 处，指针位置如图甲所示，此时应将平衡螺母向 调节，直到指针对
准分度盘的中央刻度线.
甲 乙 丙
第2题图
零刻度线
右
2. (2024陕西黑白卷)小明买了一杯爆爆珠果茶，他想知道这杯果茶及爆爆
珠的密度，于是将果茶带到实验室进行测量.
①将适量果茶倒入烧杯中，用托盘天平测出果茶和烧杯的总质量如图乙所
示，为 g；
②将烧杯中的部分果茶倒入量筒中，如图丙所示；
③用托盘天平测量烧杯和剩余果茶的质量为29 g；
④根据实验数据，计算出果茶的密度ρ＝ kg/m3；
⑤小明发现实验操作中有少量的果茶附着在量筒液面上方的内壁上，这样
测得的果茶密度与真实值相比 (选填“偏大”“偏小”或“相等”).
62
1.1×103
偏大

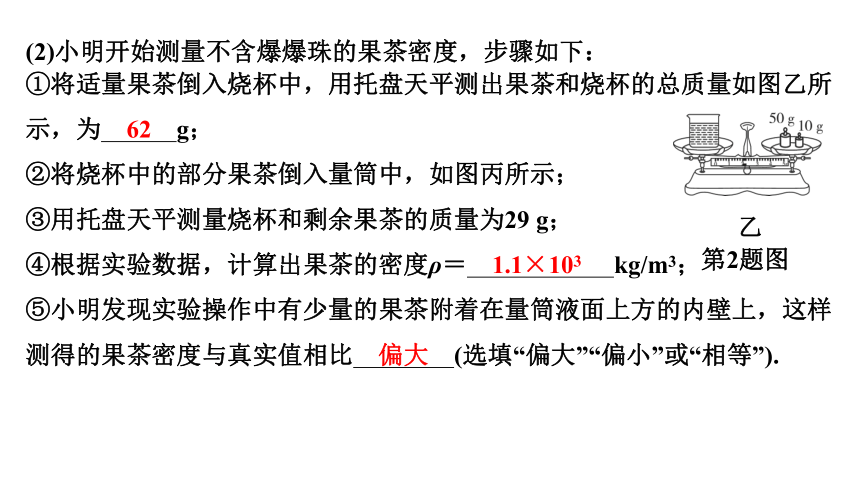

(2)小明开始测量不含爆爆珠的果茶密度，步骤如下：
乙
第2题图
(3)接着小明利用电子秤、杯子、水、记号笔等设计实验测量爆爆珠的密
度，步骤如下：
①用清零电子秤测出装有适量水的杯子总质量为m1；
②将20枚爆爆珠缓慢浸没在杯子的水中，测得杯子、水、爆爆珠
的总质量为m2，在液面位置上做出标记，然后取出爆爆珠；
③向杯子中缓慢加水使液面上升至 ，测得杯子和水的
总质量为m3；
④则爆爆珠的密度表达式为ρ'＝ .(用已知量和测量量表示，
水的密度用ρ水表示)
标记处

丙
第2题图
　用电流表和电压表测量电阻(2023.20、2020.19，2022年版
课标学生必做实验新增)
实验
2
3. 实验小组用如图甲所示的电路做“伏安法测电阻”的实验(电
源电压恒为3 V).
甲 乙
第3题图
(1)实验小组连接的实验电路如图甲所示，老师检查后发现有一根导线连
接错误，请在图中错误的那根导线上画“ ”，并用笔画线代替导线将电
路连接正确；
甲 乙
第3题图

(2)正确连接电路，闭合开关后，改变滑片的位置，测出多组数据，记录
在下表，第2次测量时电压表的示数如图乙所示，为 V.
序号 1 2 3
U/V 1.0 2.0
I/A 0.1 0.18 0.2
R/Ω 10.0 10.0
(3)分析表格数据可知，电阻R的阻值为 Ω.(结果保留一位小数)
1.7
9.8
甲 乙
第3题图

(4)同组的小红认为可以先求出电压的平均值和电流的平均值，再求出电
阻的平均值，你认为这种方法 (选填“可行”或“不可行”)，
理由是：
.
(5)小明还想测量一个阻值约为300 Ω的定值电阻R1的阻值，老师说用如图
甲所示的电路无法完成该实验，原因
是
.
不可行
运用欧姆定律时，公式中的I、U、R必须是同一电路、同一时
刻、同一导体所对应的数值
电路电流太小，电流表无法准确
读数
甲 乙
第3题图

(6)[特殊方法测电阻]实验小组的同学继续测量另一定值电阻Rx的阻值时，
发现电压表损坏，于是他们选用了一个已知阻值的定值电阻R0和一只电流
表等器材，用如图丙所示的电路进行测量.步骤如下：
第3题图丙
①只闭合开关S1，记录电流表的示数为I1；
②再闭合开关S2，记录电流表的示数为I2；
③则定值电阻Rx的表达式为Rx＝ .(用已
知物理量和测量量的字母表示)

4. (2024青海省卷)为测量小灯泡正常发光时的电阻，“飞天”兴趣小组利
用图甲所示的实验器材进行了如下实验(小灯泡额定电压为2.5 V).
甲 乙
第4题图
(1)用笔画线代替导线将图甲的实验电路连接完整.
(2)闭合开关前，滑动变阻器滑片应滑到 (选填“A”或“B”)端；闭合开
关后发现小灯泡不亮，电流表无示数，电压表有示数，电路中出现的故障
可能是小灯泡 (选填“短路”或“断路”)
B
断路
甲 乙
第4题图
(3)排除故障后，闭合开关，移动滑片，测量得出了如下数据：
实验次数 电压U/V 电流I/A 电阻R/Ω
1 1.0 0.20 5.00
2 1.5 0.24 6.25
3 2.0 0.26 7.69
4 2.5
5 3.0 0.30 10.00
当电压表示数为2.5 V时，电流表示数如图乙所示，示数是 A，
此时小灯泡的电阻值为 Ω(结果保留两位小数).
0.28
8.93
乙
(4)根据实验数据绘制了如图丙所示小灯泡的I－U图像，结合数据和图像
分析小灯泡的电阻值发生变化的原因： .
温度影响小灯泡阻值大小
丙
第4题图
　测量小灯泡的电功率(2017.31)
实验
3
5. (2024北京改编)小明同学进行了如下实验：
甲 乙
丙
第5题图
(1)用图甲所示的电路测量额定电压为2.5 V的小灯泡L1额定功率，电源两
端电压保持不变.
①实验原理为 .
②实验中滑动变阻器的作用是保护电路和 ；
③连接好电路，小明试触时，发现电流表指针偏转如图乙所示，电路连接
出现的问题为电流表 (选填字母)；
A. 量程选择过大
B. 量程选择过小
C. 正负接线柱接反
P＝UI
调节小灯泡两端的电压
C
甲 乙
第5题图
④排除故障后，移动滑动变阻器的滑片到某一位置时电压表示数如图丙所
示，为 V，为了让灯泡L1正常发光，滑片应向 (选填“A”或
“B”)端移动；
⑤小灯泡L1正常发光，此时电流表示数为0.3 A，灯泡L1的额定功率
为 W.
2.1
B
0.75
丙
第5题图
(2)小明同学想比较另一个额定电压为2.5 V的小灯泡L2的额定功率P2与小
灯泡L1的额定功率P1的大小关系，他断开开关，保持滑动变阻器滑片位置
不变，将L1替换为L2，闭合开关后，发现电压表示数为2.3 V. 依据上述
现象，可推断出P2 P1(选填“＞”“＝”或“＜”)，他继续完成了
P2的测量后，验证了推断.
＞
甲 乙
第5题图
6. 实验室购买了一批规格为“2.5 V　0.8 W”的小灯泡，小明用图甲电路检测该批次小灯泡的电功率是否符合标准，所用器材有电流表、电压表、开关、滑动变阻器各一个及导线若干，电源电压恒为3 V.
甲 乙
第6题图
(1)请用笔画线代替导线将实物电路图甲连接完整.
(2)小明随机选取了一只小灯泡进行实验，连接完电路，刚闭合开关，发
现小灯泡不亮，但电压表和电流表均有示数，接下来的操作应该是
.
调节
滑动变阻器滑片
甲 乙
第6题图
(3)正确操作后，小明应调节滑动变阻器的滑片直到电压表示数为 V，此时电流表示数为0.3 A，则该小灯泡的电功率为 W，
(选填“符合”或“不符合”)标准.
(4) 实验结束后，小明咨询了小灯泡厂家的售后人员，他知道了这批小灯泡在钨丝制作环节出了问题，其问题可能是
1
(合理即可).
2.5
0.75
不符合
制
作钨丝时，钨丝横截面积过小(或制
作钨丝时，钨丝长度过长)
甲 乙
第6题图
①闭合开关，移动滑动变阻器的滑片，使电压表示数等于小灯泡的额定电
压U额；
②保持滑片位置不变，将电压表改接到R0两端，测定值电阻R0两端的电压
为U0；
③小灯泡额定功率P＝ (用R0、
U0、U额表示).

(5)[特殊方法测电功率]小明继续用如图乙所示的电路测量另一只额定电压
为U额 的小灯泡的额定功率，请将以下实验步骤补充完整：
甲 乙
第6题图
