第十一章　压强
第2节　液体压强
压强
知识精讲
一、产生原因：液体受________的作用，且具有________性，所以液体内向各个方向都有压强．
二、特点
1.在液体内部的同一深度，向各个方向的压强
都________．
2.在同一液体中，深度越深，压强越________．
3.在不同液体的同一深度处，液体的________越大，压强越大．
重力
流动
相等
大
密度
RJ八下P33图9.2－1
液体从容器侧壁的孔中喷出

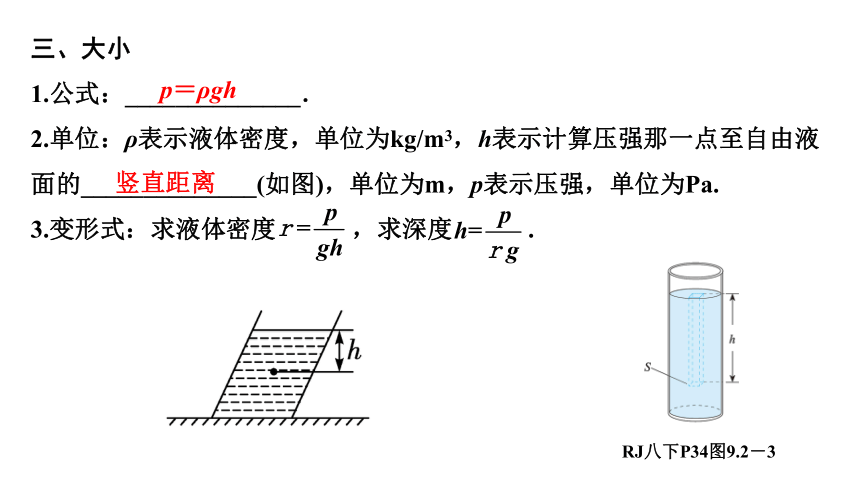

三、大小
1.公式：______________．
2.单位：ρ表示液体密度，单位为kg/m3，h表示计算压强那一点至自由液面的______________(如图)，单位为m，p表示压强，单位为Pa.
3.变形式：求液体密度 ，求深度 .
p＝ρgh
竖直距离
RJ八下P34图9.2－3

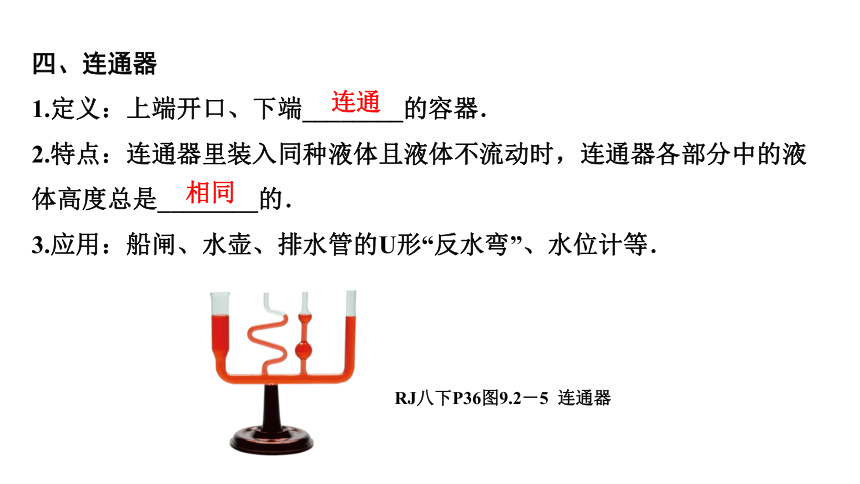

四、连通器
1.定义：上端开口、下端________的容器．
2.特点：连通器里装入同种液体且液体不流动时，连通器各部分中的液体高度总是________的．
3.应用：船闸、水壶、排水管的U形“反水弯”、水位计等．
连通
相同
RJ八下P36图9.2－5 连通器
纵向实验分层练
实验
　探究液体压强与哪些因素有关[2019.30(4)，2022年版课标学生 必做实验新增]
1. 实验思路

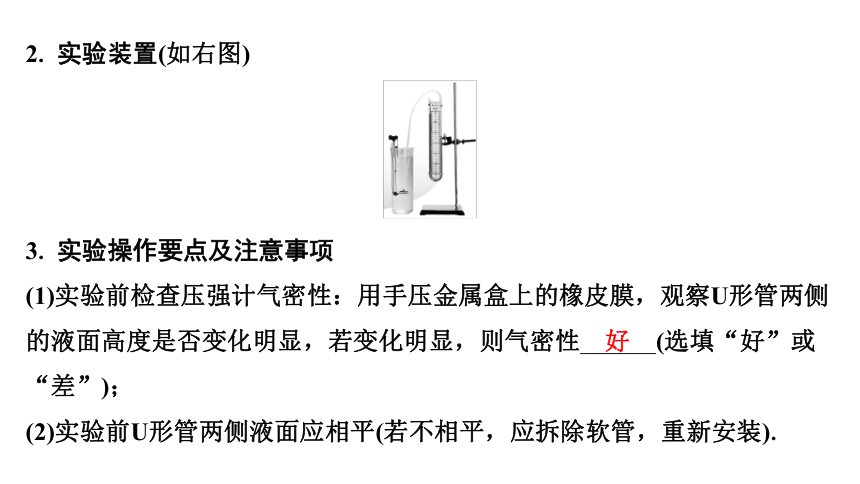

2. 实验装置(如右图)
3. 实验操作要点及注意事项
(1)实验前检查压强计气密性：用手压金属盒上的橡皮膜，观察U形管两侧 的液面高度是否变化明显，若变化明显，则气密性 (选填“好”或 “差”)；
(2)实验前U形管两侧液面应相平(若不相平，应拆除软管，重新安装).
好

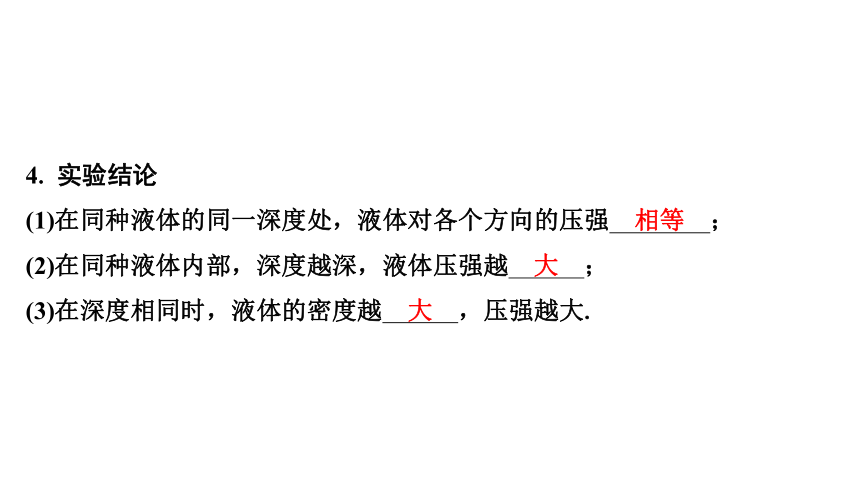

4. 实验结论
(1)在同种液体的同一深度处，液体对各个方向的压强 ；
(2)在同种液体内部，深度越深，液体压强越 ；
(3)在深度相同时，液体的密度越 ，压强越大.
相等
大
大
一题多设问

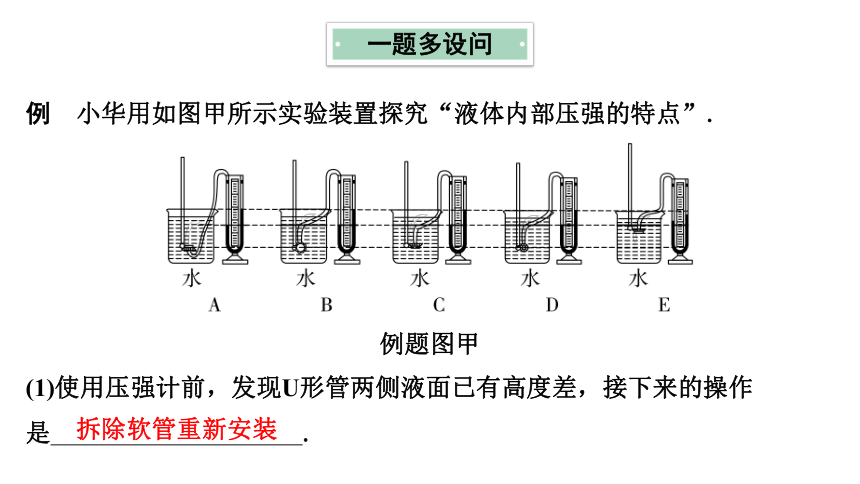

例　小华用如图甲所示实验装置探究“液体内部压强的特点”.
例题图甲
(1)使用压强计前，发现U形管两侧液面已有高度差，接下来的操作 是 .
拆除软管重新安装
(2)为了使实验现象更明显，U形管内最好选用 (选填“有色”或 “无色”)的液体.
有色
例题图甲
(3)调整好仪器后进行实验，将压强计探头浸入水中某一位置，改 变探头朝向，现象如图甲中A、B、C、D所示，可初步得出结论：同种液 体内部的同一深度，各个方向的压强都 .
(4)[2019陕西30(4)题改编]比较图甲的 两组实验现象，可以初步 得出结论：在同一液体内，深度越大，压强越 .
相等
C、E
大
例题图甲
没有控
制探头所处深度相同
适当将压强计的探头向上移动，使两次实验中探头
在液体中的深度相同
例题图甲
(6)2024安徽改编)完成探究后，小华制作了如图乙所示的装置，将容器用隔板分成左右两部分，隔板下部有一用橡皮膜封闭的圆孔，对之前实验的结论进行验证.
例题图乙
①在隔板两侧注水，使水面高于圆孔且左侧液面高度高于右侧，会观察到 橡皮膜 (选填“向左”或“向右”)凸起，可验证液体压强与深度 的关系；
向右
在隔板两侧注入浸没圆孔且深
度相同、密度不同的两种液体
橡皮膜向左凸起
例题图乙
(7)[探究与容器形状的关系]组内的小明想要探究液体压强与盛液体的容器 形状是否有关，他找来两个形状不同的容器，分别给两个容器中装入相同 高度的水，再将压强计的探头放在两容器中的同一深度处(液面高度变化 忽略不计)，若发现 ， 则说明液体压强与盛液体的容器形状无关.
两次压强计的U形管左右两侧液面的高度差相等
陕西真题、副题及变式
　连通器(2022.13第1空)
命题点
1
1. (2022副题13题2分)如图所示，装修房子时，工人师傅在足够长且两端 开口的透明软管中灌入适量水(水中无气泡)，根据软管内两端液面在墙面 上做标记点，这样做的目的是保证两点在 ，这根透明软管相 当于一个 .
第1题图
同一高度
连通器
　液体压强大小判断(10年5考)
命题点
2
2. (2022陕西13题2分)位于陕西泾阳的郑国渠，是我国古代三大水利工程 之一.如图是郑国渠跨路面两侧的截面示意图，两侧水渠和中间的涵洞可 以看作是一个 .当水不流动时，水对A点的压强 (选填 “大于”“等于”或“小于”)水对B点的压强.
第2题图
连通器
小于
　液体压强相关计算[2020.22(3)、2017.26 第1空]
命题点
3
3. (2017陕西26题2分)2017年5月，我国在南海成功开采出了可燃冰.可燃 冰是一种高效、清洁、储量巨大的新能源，可以像固体酒精一样被点燃. 开采点位于水深1 266 m海底下一定深度的海床中，海水对海底的压强 是 Pa，可燃冰属于 (选填“可再生”或“不 可再生”)能源.(ρ海水取1.0×103 kg/m3，g取10 N/kg)
1.266×107
不可再生
　探究液体压强与哪些因素有关[2021.16第2空、2019.30(4)]
命题点
4
4. (2024副题20题7分)小明在做“探究液体压强与哪些因素有关”的实验 时，用到的压强计如图甲所示.
第4题图
(1)如图甲，用手指按压探头的橡皮膜，发现U形管两侧的水面有明显 高度差且升降灵活，说明该装置气密性 (选填“良好”或 “差”).如果液体内部存在压强，将探头放入液体内部，U形管两侧 水面就会产生高度差，高度差的大小反映探头 (选填“A”或 “B”)面所受压强大小.
良好
A
第4题图
(2)小明通过探究得出结论：在相同液体内部，同一深度处各个方向的压 强大小相等.继续探究液体内部压强与深度的关系，他改变橡皮膜浸入水 中的深度H，记录U形管两侧水面的高度差h，多次实验，记录数据，如表 1所示.分析数据可得出结论：在相同液体内部，深度越深，压强越 .
大
实验次数 1 2 3 4 5 6
H/cm 5.0 6.0 7.0 8.0 9.0 10.0
h/cm 4.6 5.2 6.0 6.6 7.4 8.2
实验次数 7 8 9 10 11
H/cm 11.0 12.0 13.0 14.0 15.0
h/cm 9.0 9.6 10.4 11.2 12.0
表1
随着H的增大，h与H的差值
越来越大
由于橡皮膜的
弹力对水产生了一定的压强
合理即可)
实验次数 1 2 3 4 5 6
H/cm 5.0 6.0 7.0 8.0 9.0 10.0
h/cm 4.6 5.2 6.0 6.6 7.4 8.2
实验次数 7 8 9 10 11
H/cm 11.0 12.0 13.0 14.0 15.0
h/cm 9.0 9.6 10.4 11.2 12.0
表1
(或由于橡皮膜形变，导致
实际测量的深度发生改变，
(4)小明用一根与U形管内径相等的直玻璃管替代探头，并在玻璃管上标注 刻度，下端管口标为“0”刻度线.将玻璃管竖直放入水中，如图丙所示， 此时U形管两侧水面的高度差h1反映的是深度H1＝ cm处的压强.改 变H1，记录H1和对应的h1，多次实验，记录数据，如表2所示.分析数据可 知，去掉橡皮薄膜后，h1可以准确反映H1处的液体压强大小.
第4题图丙
6.0
表2
实验次数 1 2 3 4 5
H1/cm 6.0 8.0 10.0 12.0 14.0
h1/cm 6.0 8.0 10.0 12.0 14.0
(5)将玻璃管分别竖直放入酒精、水、盐水和某未知液体中，保持深度H2 为10.0 cm，记录U形管两侧水面的高度差h2，如表3.已知ρ酒精＝0.8g/cm3， ρ水＝1.0 g/cm3，ρ盐水＝1.1 g/cm3，则该未知液体的密度为 g/cm3.
表3
液体
种类 酒精 水 盐水 某未知
液体
H2/cm 10.0 10.0 10.0 10.0
h2/cm 8.0 10.0 11.0 15.0
1.5
