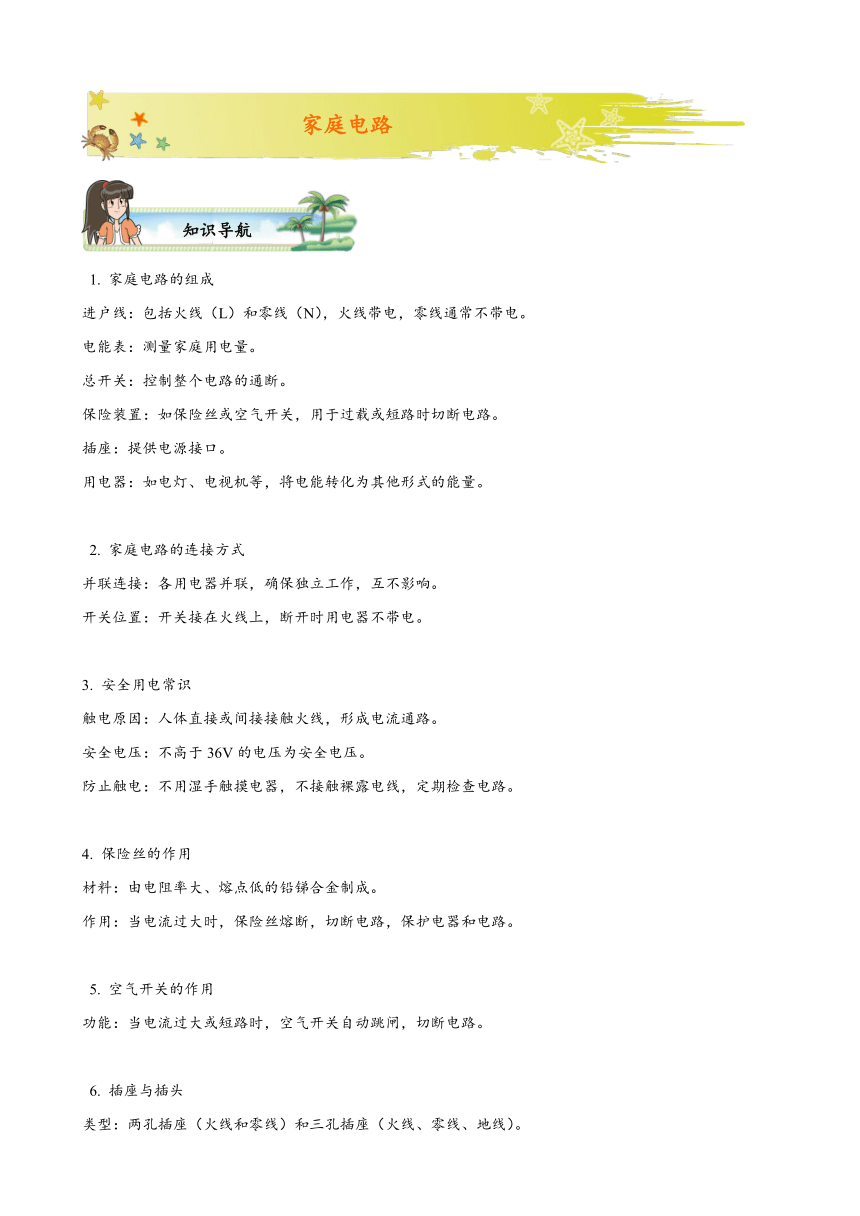

1. 家庭电路的组成
进户线：包括火线（L）和零线（N），火线带电，零线通常不带电。
电能表：测量家庭用电量。
总开关：控制整个电路的通断。
保险装置：如保险丝或空气开关，用于过载或短路时切断电路。
插座：提供电源接口。
用电器：如电灯、电视机等，将电能转化为其他形式的能量。
2. 家庭电路的连接方式
并联连接：各用电器并联，确保独立工作，互不影响。
开关位置：开关接在火线上，断开时用电器不带电。
3. 安全用电常识
触电原因：人体直接或间接接触火线，形成电流通路。
安全电压：不高于36V的电压为安全电压。
防止触电：不用湿手触摸电器，不接触裸露电线，定期检查电路。
4. 保险丝的作用
材料：由电阻率大、熔点低的铅锑合金制成。
作用：当电流过大时，保险丝熔断，切断电路，保护电器和电路。
5. 空气开关的作用
功能：当电流过大或短路时，空气开关自动跳闸，切断电路。
6. 插座与插头
类型：两孔插座（火线和零线）和三孔插座（火线、零线、地线）。
地线作用：防止电器外壳带电，保障安全。
7. 家庭电路中的电流和电压
电压：家庭电路电压通常为220V。
电流：电流大小取决于用电器的功率和数量。
8. 家庭电路的功率
功率计算：功率（P）= 电压（U）× 电流（I），单位为瓦特（W）。
总功率：家庭电路总功率不能超过电能表和导线的承载能力。
9. 家庭电路的故障与排查
常见故障：短路、断路、过载。
排查方法：使用测电笔检查电路，更换损坏元件。
练习题1：（2024武汉中考）如图所示是某同学家部分家庭电路的示意图。电能表上标有“220V 10（40）A“的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其它用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。空气开关跳闸的原因可能是（　　）
A. 照明灯的开关接在了零线与灯泡之间
B. 用电器的总功率过大
C. 电热水壶的内部电路短路
D. 接入电热水壶的插座短路
练习题2：（2024武汉3调）某同学家电能表上标有“220V 10（40）A“的字样，空气开关允许通过的最大电流为30A，已知他家原有用电器的总功率是5kW。炎炎的夏季即将来临，他家新购置了一台1kW的空调和一盏20W的节能灯，将该空调接入电路，空调能正常工作；再将该节能灯接入电路，电路中的空气开关出现了跳闸现象，所有用电器停止工作。下列说法正确的是（　　）
A．空调接入电路时与其他用电器串联
B．他家允许接入用电器总功率不高于2200W
C．空气开关出现跳闸的原因是电路出现了短路
D．空气开关出现跳闸的原因是电路总功率过大
练习题3：（2023武汉中考）小强同学放学回家后，打开电灯，接入电热水壶，两者均正常工作，接着启动微波炉加热食品时，发现微波炉不工作，电热水壶突然停止工作，但是电灯仍然正常发光，如图所示。他对故障作了下列四种判断，其中正确的是（　　）
A．零线上ab间断路 B．零线上bc间断路
C．微波炉所在支路be间短路 D．电热水壶所在支路cd间短路
练习题4：（2023武汉四调）关于家庭电路和安全用电，下列说法错误的是（ D ）
A.图甲中，螺丝刀试电笔笔尖接触火线，氖管就会发光
B.图乙中，洗衣机的三脚插头上标着E的导线和用电器的金属外壳相连
C.图丙中，空气开关跳闸，可能是家庭电路出现短路造成的
D.图丁中，当人发生触电事故时，漏电保护器会迅速切断电流

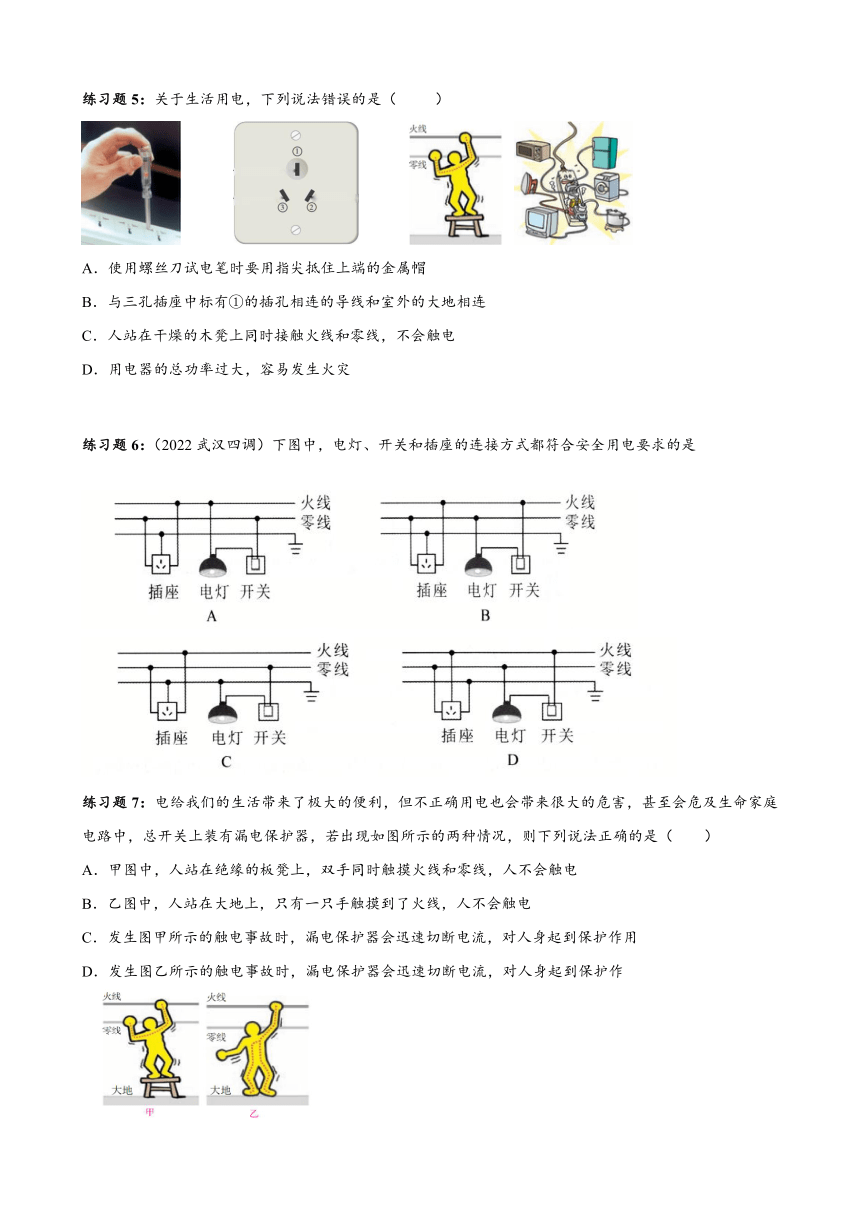

练习题5：关于生活用电，下列说法错误的是（ ）
A．使用螺丝刀试电笔时要用指尖抵住上端的金属帽
B．与三孔插座中标有①的插孔相连的导线和室外的大地相连
C．人站在干燥的木凳上同时接触火线和零线，不会触电
D．用电器的总功率过大，容易发生火灾
练习题6：（2022武汉四调）下图中，电灯、开关和插座的连接方式都符合安全用电要求的是
练习题7：电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命家庭电路中，总开关上装有漏电保护器，若出现如图所示的两种情况，则下列说法正确的是（ ）
A．甲图中，人站在绝缘的板凳上，双手同时触摸火线和零线，人不会触电
B．乙图中，人站在大地上，只有一只手触摸到了火线，人不会触电
C．发生图甲所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用
D．发生图乙所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作
练习题7：如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（ ）
A.电能表用来计量家中所有用电器的总功率
B.空调正常工作时，吊灯一定发光
C.如果插座被短路，“漏电保护器“就会切断电流
D.空气开关“跳闸“，可能是电路发生短路引起的
练习题8：如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（ ）
A.若插座中有两孔使试电笔的氖管发光，可能是某处零线断路了
B.当有人发生触电事故时，空气开关就会自动断开
C.空气开关“跳闸“后，必须更换新的空气开关
D.若插座被短路，漏电保护器会迅速切断电流
练习题9：如右图所示是某同学家常用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发指示灯光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。下图中，插线板电路连接符合上述现象及安全用电要求的是（ ）
练习题10：如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（　　）
A. 若空气开关“跳闸“，可能是电路中发生了图甲的触电事故
B. 甲、乙两图中的人都触电了，且“漏电保护器“都会切断电路
C. 当空调和电灯都正常工作时，用试电笔测a、c两处，氖管都会发光
D. 若闭合开关后灯泡不亮，而空调还能工作，用试电笔检查插座左右两孔氛管都发光，一定是c、d之间发生了断路
练习题11：关于家庭电路和安全用电，下列说法正确的是（　　）
A．图甲的连接方式符合安全用电的原则
B．图乙的方式使用螺丝刀试电笔接触火线，氖管不会发光
C．图丙空气开关跳闸，一定是家庭电路出现短路造成的
D．图丁接在该电能表上的用电器同时工作时总功率不能超过550W
1. 家庭电路的组成
进户线：包括火线（L）和零线（N），火线带电，零线通常不带电。
电能表：测量家庭用电量。
总开关：控制整个电路的通断。
保险装置：如保险丝或空气开关，用于过载或短路时切断电路。
插座：提供电源接口。
用电器：如电灯、电视机等，将电能转化为其他形式的能量。
2. 家庭电路的连接方式
并联连接：各用电器并联，确保独立工作，互不影响。
开关位置：开关接在火线上，断开时用电器不带电。
3. 安全用电常识
触电原因：人体直接或间接接触火线，形成电流通路。
安全电压：不高于36V的电压为安全电压。
防止触电：不用湿手触摸电器，不接触裸露电线，定期检查电路。
4. 保险丝的作用
材料：由电阻率大、熔点低的铅锑合金制成。
作用：当电流过大时，保险丝熔断，切断电路，保护电器和电路。
5. 空气开关的作用
功能：当电流过大或短路时，空气开关自动跳闸，切断电路。
6. 插座与插头
类型：两孔插座（火线和零线）和三孔插座（火线、零线、地线）。
地线作用：防止电器外壳带电，保障安全。
7. 家庭电路中的电流和电压
电压：家庭电路电压通常为220V。
电流：电流大小取决于用电器的功率和数量。
8. 家庭电路的功率
功率计算：功率（P）= 电压（U）× 电流（I），单位为瓦特（W）。
总功率：家庭电路总功率不能超过电能表和导线的承载能力。
9. 家庭电路的故障与排查
常见故障：短路、断路、过载。
排查方法：使用测电笔检查电路，更换损坏元件。
练习题1：（2024武汉中考）如图所示是某同学家部分家庭电路的示意图。电能表上标有“220V 10（40）A“的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其它用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。空气开关跳闸的原因可能是（　C　）
A. 照明灯的开关接在了零线与灯泡之间
B. 用电器的总功率过大
C. 电热水壶的内部电路短路
D. 接入电热水壶的插座短路
练习题2：（2024武汉3调）某同学家电能表上标有“220V 10（40）A“的字样，空气开关允许通过的最大电流为30A，已知他家原有用电器的总功率是5kW。炎炎的夏季即将来临，他家新购置了一台1kW的空调和一盏20W的节能灯，将该空调接入电路，空调能正常工作；再将该节能灯接入电路，电路中的空气开关出现了跳闸现象，所有用电器停止工作。下列说法正确的是（　C　）
A．空调接入电路时与其他用电器串联
B．他家允许接入用电器总功率不高于2200W
C．空气开关出现跳闸的原因是电路出现了短路
D．空气开关出现跳闸的原因是电路总功率过大
练习题3：（2023武汉中考）小强同学放学回家后，打开电灯，接入电热水壶，两者均正常工作，接着启动微波炉加热食品时，发现微波炉不工作，电热水壶突然停止工作，但是电灯仍然正常发光，如图所示。他对故障作了下列四种判断，其中正确的是（　A　）
A．零线上ab间断路 B．零线上bc间断路
C．微波炉所在支路be间短路 D．电热水壶所在支路cd间短路
练习题4：（2023武汉四调）关于家庭电路和安全用电，下列说法错误的是（ D ）
A.图甲中，螺丝刀试电笔笔尖接触火线，氖管就会发光
B.图乙中，洗衣机的三脚插头上标着E的导线和用电器的金属外壳相连
C.图丙中，空气开关跳闸，可能是家庭电路出现短路造成的
D.图丁中，当人发生触电事故时，漏电保护器会迅速切断电流
练习题5：关于生活用电，下列说法错误的是（ C ）
A．使用螺丝刀试电笔时要用指尖抵住上端的金属帽
B．与三孔插座中标有①的插孔相连的导线和室外的大地相连
C．人站在干燥的木凳上同时接触火线和零线，不会触电
D．用电器的总功率过大，容易发生火灾
练习题6：（2022武汉四调）下图中，电灯、开关和插座的连接方式都符合安全用电要求的是（ B ）
练习题7：电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命家庭电路中，总开关上装有漏电保护器，若出现如图所示的两种情况，则下列说法正确的是（ D ）
A．甲图中，人站在绝缘的板凳上，双手同时触摸火线和零线，人不会触电
B．乙图中，人站在大地上，只有一只手触摸到了火线，人不会触电
C．发生图甲所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用
D．发生图乙所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用
练习题7：如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（ D ）
A.电能表用来计量家中所有用电器的总功率
B.空调正常工作时，吊灯一定发光
C.如果插座被短路，“漏电保护器“就会切断电流
D.空气开关“跳闸“，可能是电路发生短路引起的
练习题8：如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（ A ）
A.若插座中有两孔使试电笔的氖管发光，可能是某处零线断路了
B.当有人发生触电事故时，空气开关就会自动断开
C.空气开关“跳闸“后，必须更换新的空气开关
D.若插座被短路，漏电保护器会迅速切断电流
练习题9：如右图所示是某同学家常用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发指示灯光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。下图中，插线板电路连接符合上述现象及安全用电要求的是（ C ）
练习题10：如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（　D　）
A. 若空气开关“跳闸“，可能是电路中发生了图甲的触电事故
B. 甲、乙两图中的人都触电了，且“漏电保护器“都会切断电路
C. 当空调和电灯都正常工作时，用试电笔测a、c两处，氖管都会发光
D. 若闭合开关后灯泡不亮，而空调还能工作，用试电笔检查插座左右两孔氛管都发光，一定是c、d之间发生了断路
练习题11：关于家庭电路和安全用电，下列说法正确的是（　B　）
A．图甲的连接方式符合安全用电的原则
B．图乙的方式使用螺丝刀试电笔接触火线，氖管不会发光
C．图丙空气开关跳闸，一定是家庭电路出现短路造成的
D．图丁接在该电能表上的用电器同时工作时总功率不能超过550W
