(共23张PPT)

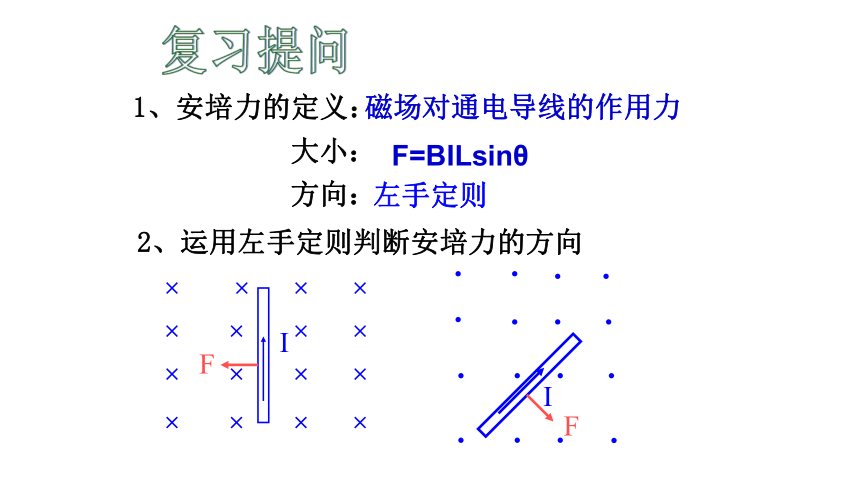

1、安培力的定义：
磁场对通电导线的作用力
方向：
左手定则
大小：
2、运用左手定则判断安培力的方向
I
I
F
F
F=BILsinθ

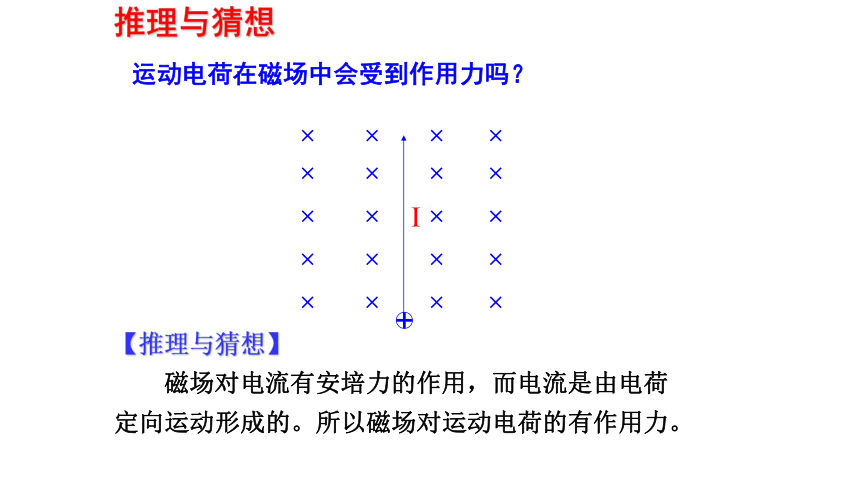

运动电荷在磁场中会受到作用力吗？
I
推理与猜想
【推理与猜想】
磁场对电流有安培力的作用，而电流是由电荷定向运动形成的。所以磁场对电流的安培力就是磁场对运动电荷的作用力的宏观表现。即：
1.安培力是洛伦兹力的宏观表现．
2.洛伦兹力是安培力的微观本质。
【推理与猜想】
磁场对电流有安培力的作用，而电流是由电荷定向运动形成的。所以磁场对运动电荷的有作用力。

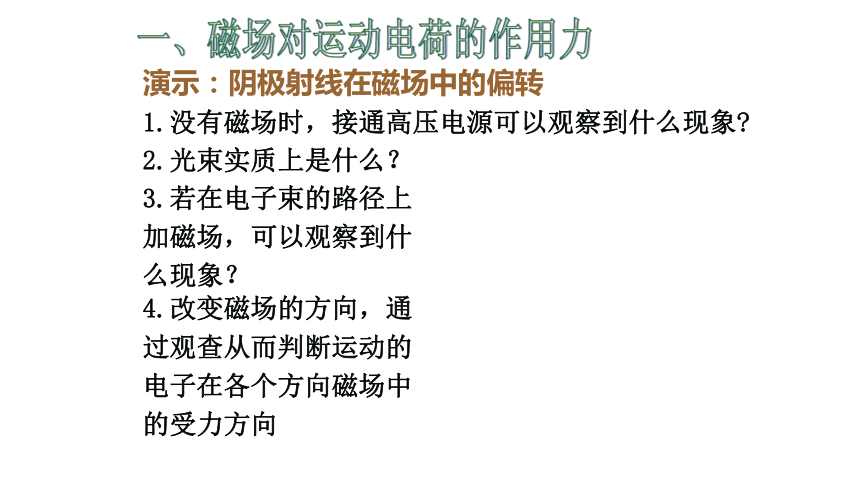

1.没有磁场时，接通高压电源可以观察到什么现象
2.光束实质上是什么？
3.若在电子束的路径上加磁场，可以观察到什么现象？
4.改变磁场的方向，通过观查从而判断运动的电子在各个方向磁场中的受力方向
演示：阴极射线在磁场中的偏转
洛伦兹（1853—1928）
洛伦兹是荷兰物理学家、数学家，1853年7月18日生于阿纳姆。洛伦兹创立了经典电子论，提出了洛伦兹变换公式，1902年与其学生塞曼共同获得诺贝尔物理学奖。为纪念洛伦兹的卓著功勋，荷兰政府决定从1945年起，把他的生日定为“洛伦兹节”。
磁场对运动电荷的作用力叫做
洛伦兹力
I
F
左手定则
安培力的方向是怎样判定的？
洛伦兹力的方向是怎样判定的？
左手定则

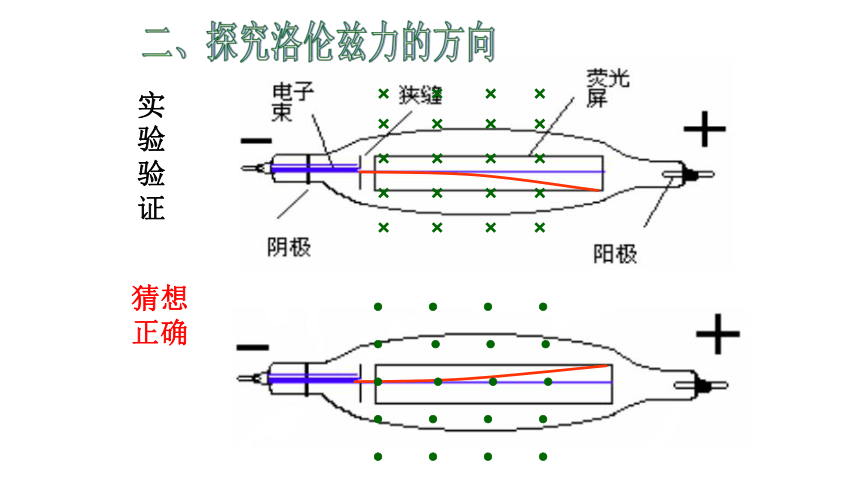

理论推导
实验验证
猜想正确
v
v

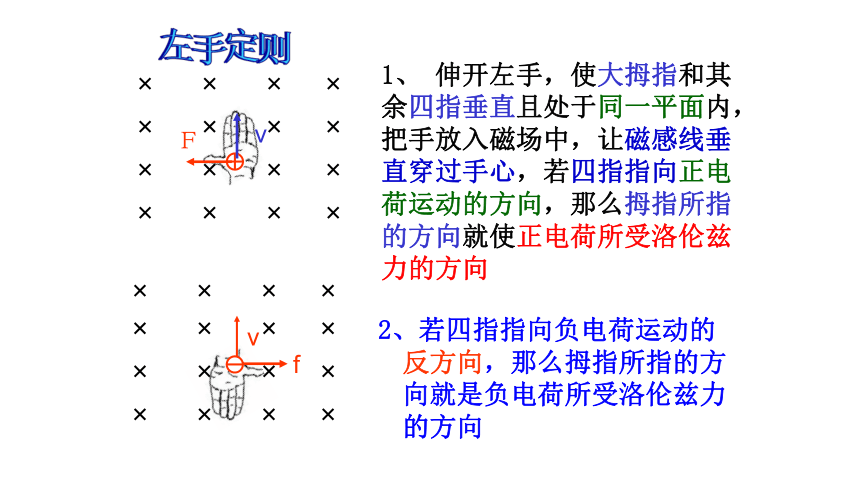

1、 伸开左手，使大拇指和其余四指垂直且处于同一平面内，把手放入磁场中，让磁感线垂直穿过手心，若四指指向正电荷运动的方向，那么拇指所指的方向就使正电荷所受洛伦兹力的方向
2、若四指指向负电荷运动的反方向，那么拇指所指的方向就是负电荷所受洛伦兹力的方向
Ｆ
f
v
v
B
v
Ｆ
Ｆ
垂直纸面向外
　试判断带电粒子刚进入磁场时所受的洛伦兹力的方向
1.以相同速度进入同一磁场的正负电荷受到的洛伦兹力方向相反。
２.用左手定则判断洛伦兹力Ｆ的方向也既垂直于磁场B的方向又垂直于电荷运动速度v的方向
试判断各图中带电粒子受洛伦兹力的方向,或带电粒子的电性、或带点粒子的运动方向
f
v
洛伦兹力方向
垂直纸面向里
洛伦兹力方向
垂直纸面向外
v
f
B
v
B
B1
B2
B
v
思考与讨论
1、洛伦兹力的方向与带电粒子的运动方向有什么关系？
2、洛伦兹力对带电粒子做的功是多少？
3、洛伦兹力对带电粒子运动的速度有什么影响？
洛伦兹力的特点:
（1）、洛伦兹力的方向既垂直于磁场方向，又垂直于速度方向，即垂直于磁场和速度所组成的平面。
（2）、洛伦兹力对电荷不做功，即不改变速度的大小，只改变速度的方向。
设有一段长为L，横截面积为S的直导线，单位体积内的自由电荷数为n，每个自由电荷的电荷量为q，自由电荷定向移动的速率为v。这段通电导线垂直磁场方向放入磁感应强度为B的匀强磁场中，求
（2）通电导线所受的安培力
（1）电流强度I
I=nqsv
（3）这段导线内的自由电荷数
F安＝ILB＝（nqsv）LB
（4）每个电荷所受的洛伦兹力
总电荷数：nsL
F洛＝ｑVB
电子不垂直射入磁场，受到的洛伦兹力又如何呢 ？
F=qvBsinθ
V
B1
B2
F=qvB
v0
当带电粒子的运动方向与磁场方向平行时，洛伦兹力最小Ｆ=0
I
F
洛仑兹力与安培力有什么关系呢？
思考与讨论
2.大小关系：F安＝NF洛（N是导体中运动的电荷数）
3.方向关系：左手定则
4.F安与F洛本质都是磁场对运动电荷的作用力
１.安培力是洛伦兹力的宏观表现，洛伦兹力是安培力微观表现
1、电子以初速度V垂直进入磁感应强度为B的匀强磁场中,则( 　　　 )
A.磁场对电子的作用力始终不变.
B.磁场对电子的作用力始终不做功
C.电子的速度始终不变.
D.电子的动能始终不变
B、D
2、当一带正电q的粒子以速度v沿螺线管中轴线进入该通电螺线管，若不计重力，则 ( )
CD
A．带电粒子速度大小改变；
B．带电粒子速度方向改变；
C．带电粒子速度大小不变；
D．带电粒子速度方向不变。
比较电场和磁场对电荷的作用力
1.
电荷在电场中一定要受到电场力的作用.
电荷在磁场中不一定要受到洛伦兹力力的作用.
2.
电场力的大小F=qE
洛伦兹力的大小F=qvB
3.
电场力方向与电场方向平行
4.
洛伦兹力方向与磁场方向垂直
电场力对运动的电荷不一定做功.
洛伦兹力对运动的电荷一定不做功
原理：应用电子束磁偏转的道理
四、电视显像管的工作原理
四、电视显像管的工作原理
︹ 思 考 与 讨 论 ︺
原理：应用电子束磁偏转的道理
四、电视显像管的工作原理
在图所示的平行板之间，电场强度E和磁 感应强度B相互垂直，具有不同水平速度的带 电粒子射入后发生偏转的情况不同。这种装置 能把具有某一特定速度的粒子选择出来，所以
叫做速度选择器.若带正电粒子入射速度
则下列说法正确的是( )
[课堂练习]
+ + + + + + + + + + + +
- - - - - - - - - - - -
B
E
+q
