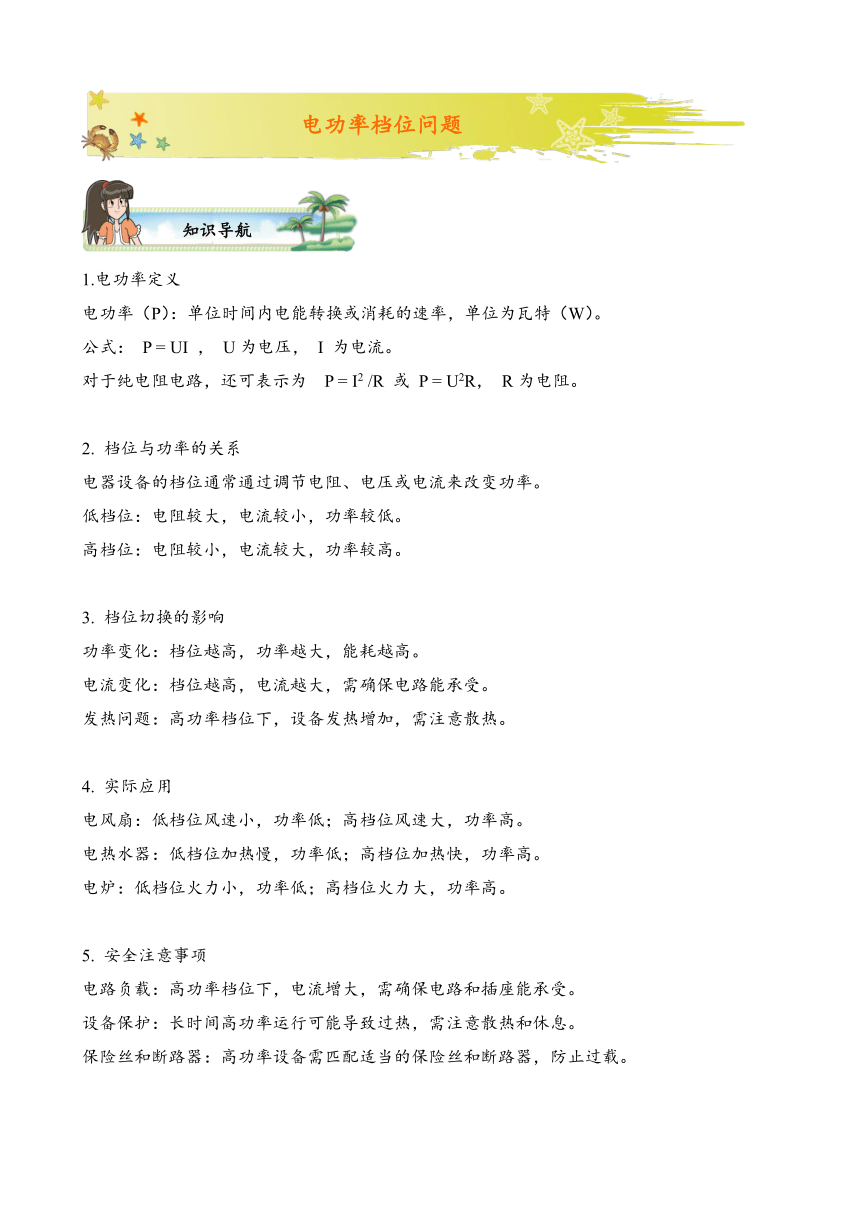

1.电功率定义
电功率（P）：单位时间内电能转换或消耗的速率，单位为瓦特（W）。
公式： P = UI ， U为电压， I 为电流。
对于纯电阻电路，还可表示为 P = I2 /R 或 P = U2R， R为电阻。
2. 档位与功率的关系
电器设备的档位通常通过调节电阻、电压或电流来改变功率。
低档位：电阻较大，电流较小，功率较低。
高档位：电阻较小，电流较大，功率较高。
3. 档位切换的影响
功率变化：档位越高，功率越大，能耗越高。
电流变化：档位越高，电流越大，需确保电路能承受。
发热问题：高功率档位下，设备发热增加，需注意散热。
4. 实际应用
电风扇：低档位风速小，功率低；高档位风速大，功率高。
电热水器：低档位加热慢，功率低；高档位加热快，功率高。
电炉：低档位火力小，功率低；高档位火力大，功率高。
5. 安全注意事项
电路负载：高功率档位下，电流增大，需确保电路和插座能承受。
设备保护：长时间高功率运行可能导致过热，需注意散热和休息。
保险丝和断路器：高功率设备需匹配适当的保险丝和断路器，防止过载。

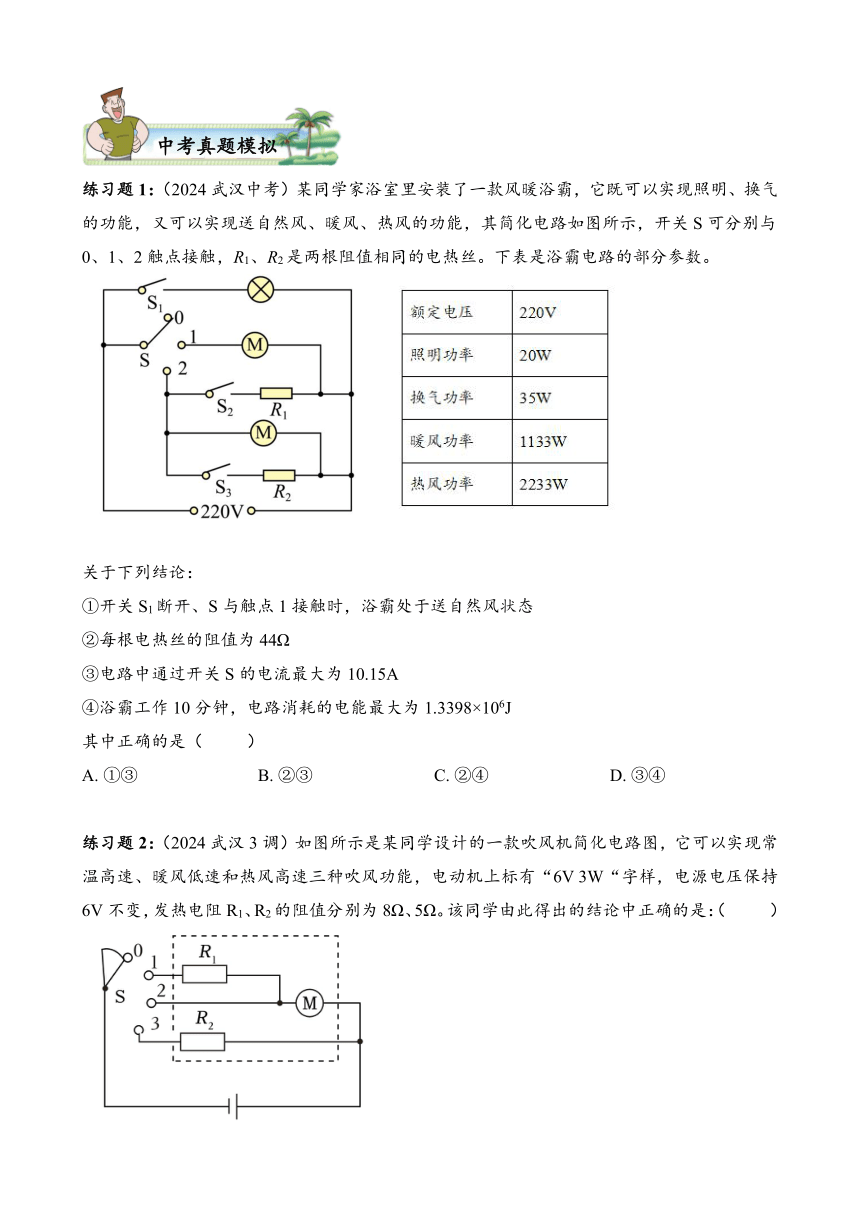

练习题1：（2024武汉中考）某同学家浴室里安装了一款风暖浴霸，它既可以实现照明、换气的功能，又可以实现送自然风、暖风、热风的功能，其简化电路如图所示，开关S可分别与0、1、2触点接触，R1、R2是两根阻值相同的电热丝。下表是浴霸电路的部分参数。
关于下列结论：
①开关S1断开、S与触点1接触时，浴霸处于送自然风状态
②每根电热丝的阻值为44Ω
③电路中通过开关S的电流最大为10.15A
④浴霸工作10分钟，电路消耗的电能最大为1.3398×106J
其中正确的是（　 　）
A. ①③ B. ②③ C. ②④ D. ③④
练习题2：（2024武汉3调）如图所示是某同学设计的一款吹风机简化电路图，它可以实现常温高速、暖风低速和热风高速三种吹风功能，电动机上标有“6V 3W“字样，电源电压保持6V不变，发热电阻R1、R2的阻值分别为8Ω、5Ω。该同学由此得出的结论中正确的是：（　 　）
①开关S与0、1触点接触时，吹风机为常温高速吹风功能
②吹风机处于暖风低速吹风功能时，电路的总电阻为20Ω
③开关S与2、3触点接触时，电路中的总电流为1.7A
④吹风机处于热风高速吹风功能时，发热电阻1min产生的热量为612J
A．①②④ B．②③ C．③④ D．③
练习题3：在学校举行的劳动技术成果汇报展示活动中，小强同学展示了一辆自己组装的玩具车，它具有“原地灯光秀““调速前进“和“定速后退“三种工作模式。通过控制开关S1、S2和滑动变阻器R1来改变灯L的亮度，实现“原地灯光秀“；通过改变直流电动机的转动方向及转速，实现“调速前进“或“定速后退“，如图所示。已知电源电压不变，标有“0.6A“灯L的电阻不变且RL=10Ω，定值电阻R2=5Ω。当玩具车工作在“原地灯光秀“模式时，电流表A的最大示数为0.4A。关于下列结论：
①电源电压为9V
②玩具车“调速前进“时，电流表A的最大示数小于0.6A
③玩具车“定速后退“时，电路消耗的总功率小于2.4W
④S闭合，S1接1，S2接2时，玩具车处于“原地灯光秀“模式
其中正确的是（　 　）
A．①③ B．②④ C．①④ D．②③
练习题4：如图是一种调温型电热毯的电路示意图，和是两根电热丝。图中虚线框内是“三刀四挡“滑动式调温开关，“三刀“（即AB、CD、EF三个滑片）只能同时并排向左或向右滑动，使开关处于“1“、“2“、“3“、“4“挡中的某一挡位上。当开关处于“4“挡时，电热毯不发热；当开关处于其他挡时，分别对应“高温“、“中温“、“低温“中的某一挡位。已知，低温挡的功率为，下列说法正确的是（　 　）
①电热丝不能用超导体材料来制作
②开关处于“3“时对应高温挡，与并联
③开关处于“2“时对应中温挡，电路中的电流为4A
④开关处于“1“时对应低温挡，在3min内可发出的热量
A. ① B. ①② C. ①③ D. ①②④
练习题5：图甲是某品牌多功能牛奶加热器，其简化电路图如图乙所示。当开关S转到1或2或3不同触点时，加热器可以实现高温消毒、恒温保温、加热三个不同档位。加热器处于高温消毒挡时，可以对空奶瓶进行消毒；加热器处于恒温保温挡时，可以对牛奶保温；加热器处于加热挡时，加热器可以对牛奶加热；加热挡时牛奶加热器的功率为。已知牛奶的比热容为，电阻，牛奶加热器消毒挡的功率为保温挡的4倍，当将装有质量为、初温为的牛奶的奶瓶置于加热器中，加热器对牛奶加热，后可以将牛奶加热到。由此得出的结论中正确的是（　　）
①当开关转到触点“1“时，加热器处于高温消毒挡
②当开关S转到触点“2“时，加热器处于恒温保温挡，恒温保温挡功率为50W
③加热器对牛奶加热，加热器消耗的电能转化为牛奶的内能的效率是
④电阻的阻值是
A. ①③ B. ②④ C. ①④ D. ②③

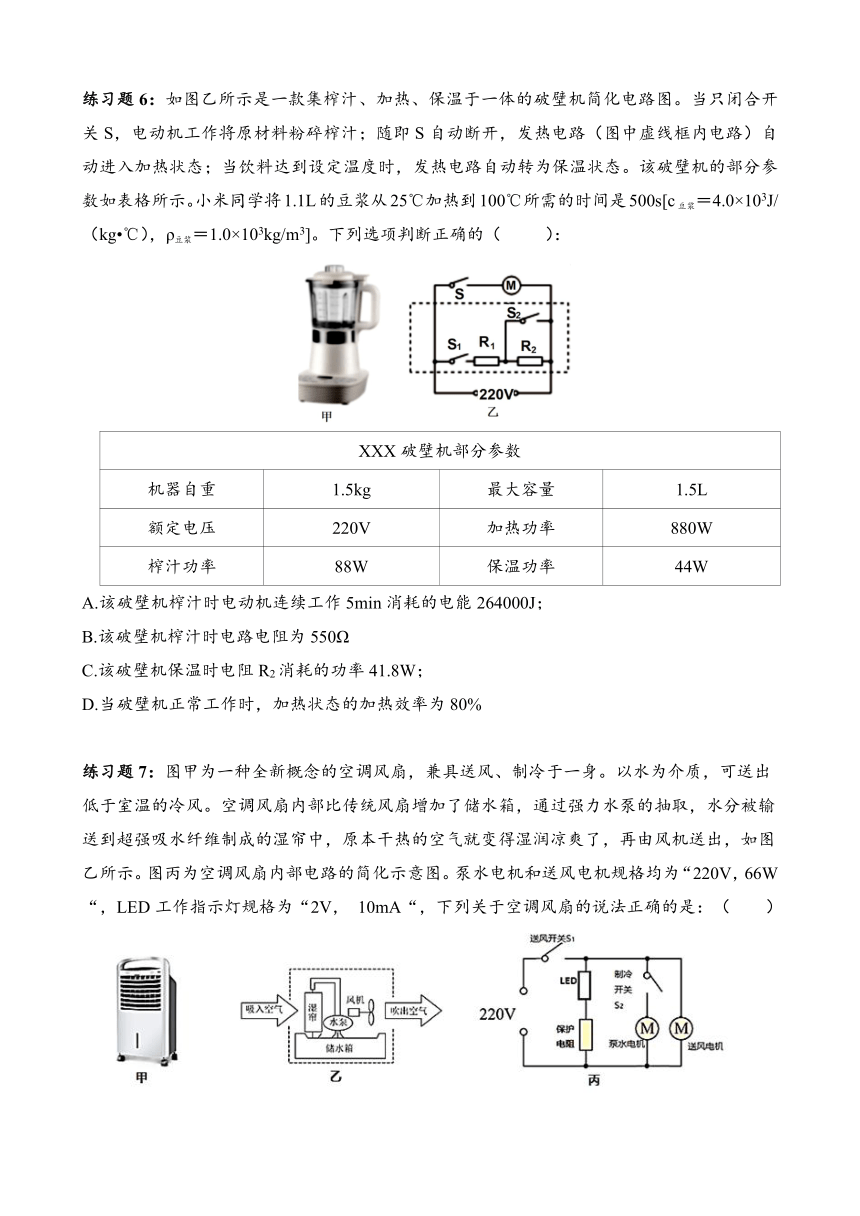

练习题6：如图乙所示是一款集榨汁、加热、保温于一体的破壁机简化电路图。当只闭合开关S，电动机工作将原材料粉碎榨汁；随即S自动断开，发热电路（图中虚线框内电路）自动进入加热状态；当饮料达到设定温度时，发热电路自动转为保温状态。该破壁机的部分参数如表格所示。小米同学将1.1L的豆浆从25℃加热到100℃所需的时间是500s[c豆浆＝4.0×103J/（kg ℃），ρ豆浆＝1.0×103kg/m3]。下列选项判断正确的（ ）：
XXX破壁机部分参数
机器自重 1.5kg 最大容量 1.5L
额定电压 220V 加热功率 880W
榨汁功率 88W 保温功率 44W
A.该破壁机榨汁时电动机连续工作5min消耗的电能264000J；
B.该破壁机榨汁时电路电阻为550Ω
C.该破壁机保温时电阻R2消耗的功率41.8W；
D.当破壁机正常工作时，加热状态的加热效率为80%
练习题7：图甲为一种全新概念的空调风扇，兼具送风、制冷于一身。以水为介质，可送出低于室温的冷风。空调风扇内部比传统风扇增加了储水箱，通过强力水泵的抽取，水分被输送到超强吸水纤维制成的湿帘中，原本干热的空气就变得湿润凉爽了，再由风机送出，如图乙所示。图丙为空调风扇内部电路的简化示意图。泵水电机和送风电机规格均为“220V，66W“，LED工作指示灯规格为“2V， 10mA“，下列关于空调风扇的说法正确的是：（ ）
①空调风扇主要是利用了水的比热容较大这一特性来实现制冷的
②同时闭合S1和S2，空调风扇可送出低于室温的冷风
③ LED指示灯电阻为200Ω
④空调风扇在常温送风模式工作下，送风电机工作1S消耗的电能为66J
A.①②④ B. ②③④ C. ②④ D. ②
练习题8：如图甲所示，是一款暖奶器，它有着高温消毒，中温加热和低档保温的功能。其等效电路结构如图乙所示。S、闭合，通过控制的通断，可以使电器处于高温档或中温档，高温档与中温档时S处电流之比为5∶3，电路在高温档工作比中温档工作时，开关S处电流增大了0.6A。S闭合，、均断开时，电器处于低温档，移动滑片，可以手动调节低温档的加热功率。当滑片在中点时电压表的示数为，当滑片在最右端时电压表的示数为。已知：，和为发热电阻，是限流电阻，是规格为“20Ω 5A“的滑动变阻器。下列说法正确的是（　 　）
A. 的阻值为20Ω
B. 该暖奶器的工作电压为24V
C. 手动调节低温档的加热功率时，电路中电流变化范围为0.4~0.6A
D. 低温档的最小加热功率为14.4W
练习题9：某迷你洗衣机铭牌中部分参数如表格所示，其简化电路如图所示。闭合开关S，将旋钮开关S1旋至不同位置时可使洗衣机分别处于“停止““加热““保温洗涤“三种状态。某次洗衣前，洗衣机内注入5kg水，在额定电压下对水加热7min，水温由20℃上升到50℃；R1和R2均为电热丝，其阻值不受温度影响，R1的阻值为25Ω；洗衣机处于保温洗涤状态时，干路中的电流为1A。关于下列结论：（ ）
xx牌洗衣机
额定电压 220V
加热功率 2000W
最大洗涤容量 6kg
①旋钮开关S1旋至1、2时，洗衣机处于加热状态
②处于加热状态时R1在1s内发热2000J
③洗衣机的加热效率是75%
④电动机的功率是156W
其中正确的是
A.①③ B. ③④ C. ①③④ D. ②③④
1.电功率定义
电功率（P）：单位时间内电能转换或消耗的速率，单位为瓦特（W）。
公式： P = UI ， U为电压， I 为电流。
对于纯电阻电路，还可表示为 P = I2 /R 或 P = U2R， R为电阻。
2. 档位与功率的关系
电器设备的档位通常通过调节电阻、电压或电流来改变功率。
低档位：电阻较大，电流较小，功率较低。
高档位：电阻较小，电流较大，功率较高。
3. 档位切换的影响
功率变化：档位越高，功率越大，能耗越高。
电流变化：档位越高，电流越大，需确保电路能承受。
发热问题：高功率档位下，设备发热增加，需注意散热。
4. 实际应用
电风扇：低档位风速小，功率低；高档位风速大，功率高。
电热水器：低档位加热慢，功率低；高档位加热快，功率高。
电炉：低档位火力小，功率低；高档位火力大，功率高。
5. 安全注意事项
电路负载：高功率档位下，电流增大，需确保电路和插座能承受。
设备保护：长时间高功率运行可能导致过热，需注意散热和休息。
保险丝和断路器：高功率设备需匹配适当的保险丝和断路器，防止过载。
练习题1：（2024武汉中考）某同学家浴室里安装了一款风暖浴霸，它既可以实现照明、换气的功能，又可以实现送自然风、暖风、热风的功能，其简化电路如图所示，开关S可分别与0、1、2触点接触，R1、R2是两根阻值相同的电热丝。下表是浴霸电路的部分参数。
关于下列结论：
①开关S1断开、S与触点1接触时，浴霸处于送自然风状态
②每根电热丝的阻值为44Ω
③电路中通过开关S的电流最大为10.15A
④浴霸工作10分钟，电路消耗的电能最大为1.3398×106J
其中正确的是（　B　）
A. ①③ B. ②③ C. ②④ D. ③④
练习题2：（2024武汉3调）如图所示是某同学设计的一款吹风机简化电路图，它可以实现常温高速、暖风低速和热风高速三种吹风功能，电动机上标有“6V 3W“字样，电源电压保持6V不变，发热电阻R1、R2的阻值分别为8Ω、5Ω。该同学由此得出的结论中正确的是：（　D　）
①开关S与0、1触点接触时，吹风机为常温高速吹风功能
②吹风机处于暖风低速吹风功能时，电路的总电阻为20Ω
③开关S与2、3触点接触时，电路中的总电流为1.7A
④吹风机处于热风高速吹风功能时，发热电阻1min产生的热量为612J
A．①②④ B．②③ C．③④ D．③
练习题3：在学校举行的劳动技术成果汇报展示活动中，小强同学展示了一辆自己组装的玩具车，它具有“原地灯光秀““调速前进“和“定速后退“三种工作模式。通过控制开关S1、S2和滑动变阻器R1来改变灯L的亮度，实现“原地灯光秀“；通过改变直流电动机的转动方向及转速，实现“调速前进“或“定速后退“，如图所示。已知电源电压不变，标有“0.6A“灯L的电阻不变且RL=10Ω，定值电阻R2=5Ω。当玩具车工作在“原地灯光秀“模式时，电流表A的最大示数为0.4A。关于下列结论：
①电源电压为9V
②玩具车“调速前进“时，电流表A的最大示数小于0.6A
③玩具车“定速后退“时，电路消耗的总功率小于2.4W
④S闭合，S1接1，S2接2时，玩具车处于“原地灯光秀“模式
其中正确的是（　D　）
A．①③ B．②④ C．①④ D．②③
练习题4：如图是一种调温型电热毯的电路示意图，和是两根电热丝。图中虚线框内是“三刀四挡“滑动式调温开关，“三刀“（即AB、CD、EF三个滑片）只能同时并排向左或向右滑动，使开关处于“1“、“2“、“3“、“4“挡中的某一挡位上。当开关处于“4“挡时，电热毯不发热；当开关处于其他挡时，分别对应“高温“、“中温“、“低温“中的某一挡位。已知，低温挡的功率为，下列说法正确的是（　A　）
①电热丝不能用超导体材料来制作
②开关处于“3“时对应高温挡，与并联
③开关处于“2“时对应中温挡，电路中的电流为4A
④开关处于“1“时对应低温挡，在3min内可发出的热量
A. ① B. ①② C. ①③ D. ①②④
练习题5：图甲是某品牌多功能牛奶加热器，其简化电路图如图乙所示。当开关S转到1或2或3不同触点时，加热器可以实现高温消毒、恒温保温、加热三个不同档位。加热器处于高温消毒挡时，可以对空奶瓶进行消毒；加热器处于恒温保温挡时，可以对牛奶保温；加热器处于加热挡时，加热器可以对牛奶加热；加热挡时牛奶加热器的功率为。已知牛奶的比热容为，电阻，牛奶加热器消毒挡的功率为保温挡的4倍，当将装有质量为、初温为的牛奶的奶瓶置于加热器中，加热器对牛奶加热，后可以将牛奶加热到。由此得出的结论中正确的是（　A　）
①当开关转到触点“1“时，加热器处于高温消毒挡
②当开关S转到触点“2“时，加热器处于恒温保温挡，恒温保温挡功率为50W
③加热器对牛奶加热，加热器消耗的电能转化为牛奶的内能的效率是
④电阻的阻值是
A. ①③ B. ②④ C. ①④ D. ②③
练习题6：如图乙所示是一款集榨汁、加热、保温于一体的破壁机简化电路图。当只闭合开关S，电动机工作将原材料粉碎榨汁；随即S自动断开，发热电路（图中虚线框内电路）自动进入加热状态；当饮料达到设定温度时，发热电路自动转为保温状态。该破壁机的部分参数如表格所示。小米同学将1.1L的豆浆从25℃加热到100℃所需的时间是500s[c豆浆＝4.0×103J/（kg ℃），ρ豆浆＝1.0×103kg/m3]。下列选项判断正确的（ C ）：
XXX破壁机部分参数
机器自重 1.5kg 最大容量 1.5L
额定电压 220V 加热功率 880W
榨汁功率 88W 保温功率 44W
A.该破壁机榨汁时电动机连续工作5min消耗的电能264000J；
B.该破壁机榨汁时电路电阻为550Ω
C.该破壁机保温时电阻R2消耗的功率41.8W；
D.当破壁机正常工作时，加热状态的加热效率为80%
练习题7：图甲为一种全新概念的空调风扇，兼具送风、制冷于一身。以水为介质，可送出低于室温的冷风。空调风扇内部比传统风扇增加了储水箱，通过强力水泵的抽取，水分被输送到超强吸水纤维制成的湿帘中，原本干热的空气就变得湿润凉爽了，再由风机送出，如图乙所示。图丙为空调风扇内部电路的简化示意图。泵水电机和送风电机规格均为“220V，66W“，LED工作指示灯规格为“2V， 10mA“，下列关于空调风扇的说法正确的是：（ B ）
①空调风扇主要是利用了水的比热容较大这一特性来实现制冷的
②同时闭合S1和S2，空调风扇可送出低于室温的冷风
③ LED指示灯电阻为200Ω
④空调风扇在常温送风模式工作下，送风电机工作1S消耗的电能为66J
A.①②④ B. ②③④ C. ②④ D. ②
练习题8：如图甲所示，是一款暖奶器，它有着高温消毒，中温加热和低档保温的功能。其等效电路结构如图乙所示。S、闭合，通过控制的通断，可以使电器处于高温档或中温档，高温档与中温档时S处电流之比为5∶3，电路在高温档工作比中温档工作时，开关S处电流增大了0.6A。S闭合，、均断开时，电器处于低温档，移动滑片，可以手动调节低温档的加热功率。当滑片在中点时电压表的示数为，当滑片在最右端时电压表的示数为。已知：，和为发热电阻，是限流电阻，是规格为“20Ω 5A“的滑动变阻器。下列说法正确的是（　D　）
A. 的阻值为20Ω
B. 该暖奶器的工作电压为24V
C. 手动调节低温档的加热功率时，电路中电流变化范围为0.4~0.6A
D. 低温档的最小加热功率为14.4W
练习题9：某迷你洗衣机铭牌中部分参数如表格所示，其简化电路如图所示。闭合开关S，将旋钮开关S1旋至不同位置时可使洗衣机分别处于“停止““加热““保温洗涤“三种状态。某次洗衣前，洗衣机内注入5kg水，在额定电压下对水加热7min，水温由20℃上升到50℃；R1和R2均为电热丝，其阻值不受温度影响，R1的阻值为25Ω；洗衣机处于保温洗涤状态时，干路中的电流为1A。关于下列结论：（ B ）
xx牌洗衣机
额定电压 220V
加热功率 2000W
最大洗涤容量 6kg
①旋钮开关S1旋至1、2时，洗衣机处于加热状态
②处于加热状态时R1在1s内发热2000J
③洗衣机的加热效率是75%
④电动机的功率是156W
其中正确的是
A.①③ B. ③④ C. ①③④ D. ②③④
