2025年中考物理考点精讲精练
第十六讲 生活用电 考点突破练习
一、填空题（每空1分，共17分。）
1.（2024年江苏扬州中考题）如图1是家庭电路示意图，插座与灯泡的连接方式是 联。闭合开关后，灯泡不亮，测电笔分别插入插座的三个孔中都不发光，则电路故障是 断路。家用电能表如图2所示，能接入电路中用电器的最大总功率为 W.若家中仅有电饭锅工作，5min内电能表指示灯闪烁了300次，电饭锅在这段时间内产生的热量是 J.
第1题图 第2题图
2.（2023年辽宁营口中考题）家庭电路的部分电路图如图所示（电路连接正确）。根据电路图可以判断甲、乙两根进户线中　 　是火线。只闭合开关S1，灯L1正常发光，此时用试电笔接触a点，试电笔的氖管　 　（选填“发光”或“不发光”）；再闭合开关S2，灯L1马上熄灭，则故障原因可能是灯L2　 　（选填“短路”或“断路”）。
3.（2024年江苏无锡中考一模题）如图甲所示，开关闭合，指示灯亮，小明用测电笔接触插座B孔，氖管发光，则B孔接的是 线，乙图是一个台灯的电路示意图，为了安全，应将台灯插头的 插脚插入B孔，台灯与指示灯的连接方式是 联。
第3题图 第4题图
4.（2023年黑龙江绥化中考题）家庭电路中总电流如果超过安全值，会由于电流的　 　效应，导致线路温度过高，容易引发火灾。图中所示电路中电流过大的原因是　 　。
5.（2025年甘肃初中毕业考试物理试题）如图所示,电工师傅正在更换家里的灯泡,操作流程符合安全用电原则的步骤为:__________→摘下灯泡→__________→通电测试。
6.（2023年山东烟台中考题）防范触电事故重要的是要有安全用电意识，要遵守安全用电原则。生活中，电冰箱的三线插头必须要插入三孔插座中，这样可以让它的金属外壳与________相连；家庭电路中，发生触电事故都是人体直接或间接跟_________线接触造成的。如果你发现有人触电应立即采取的措施是__________（选填“切断电源”或“用手拉开触电者”）。
二、选择题（每小题2分，共24分。第7～15题，每小题只有一个选项符合题目要求。第16～18题，每小题有两个选项符合题目要求，全部选对的得2分，只选一个并且正确的得1分，有选错的得0分。）

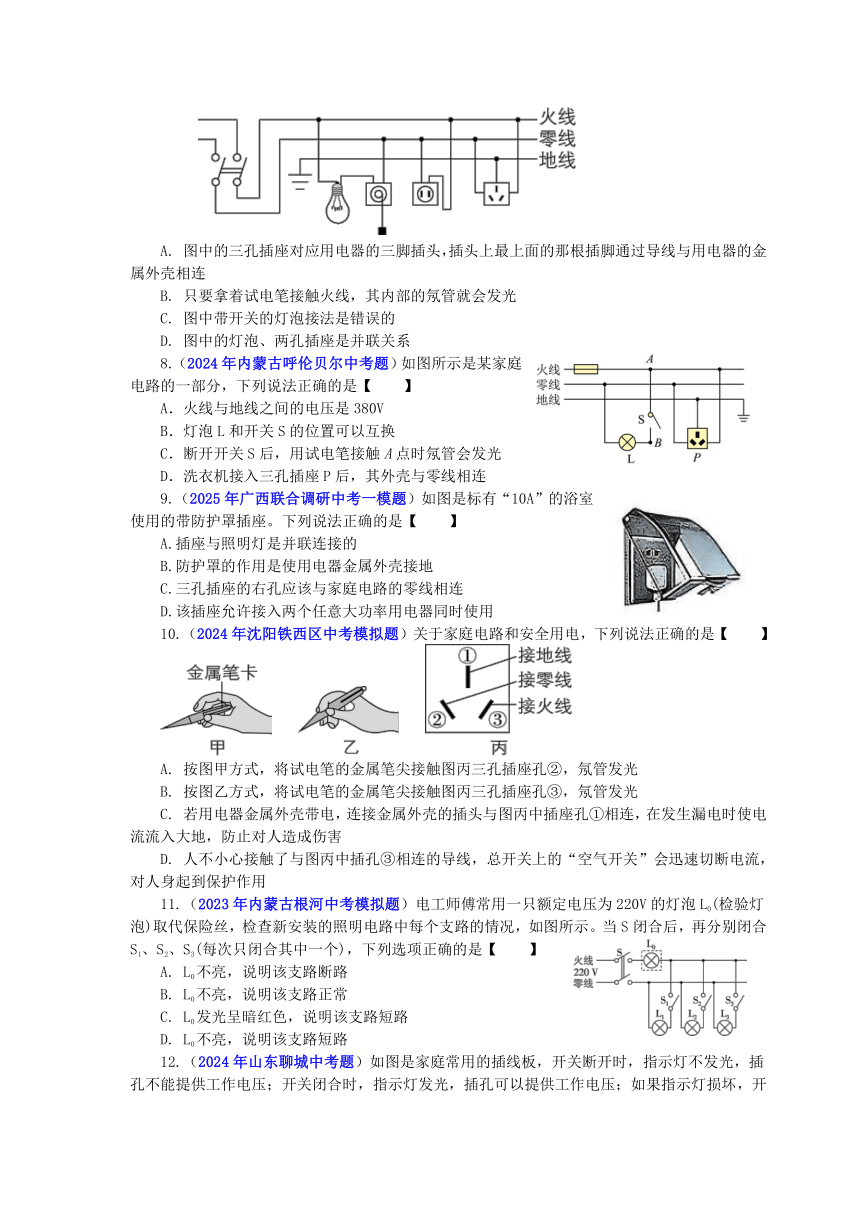

7. （2024年山东枣庄中考一模题）根据你所学的知识判断下列说法中不正确的是【 】
A. 图中的三孔插座对应用电器的三脚插头，插头上最上面的那根插脚通过导线与用电器的金属外壳相连
B. 只要拿着试电笔接触火线，其内部的氖管就会发光
C. 图中带开关的灯泡接法是错误的
D. 图中的灯泡、两孔插座是并联关系
8.（2024年内蒙古呼伦贝尔中考题）如图所示是某家庭电路的一部分，下列说法正确的是【 】
A．火线与地线之间的电压是380V
B．灯泡L和开关S的位置可以互换
C．断开开关S后，用试电笔接触A点时氖管会发光
D．洗衣机接入三孔插座P后，其外壳与零线相连
9.（2025年广西联合调研中考一模题）如图是标有“10A”的浴室使用的带防护罩插座。下列说法正确的是【 】
A.插座与照明灯是并联连接的
B.防护罩的作用是使用电器金属外壳接地
C.三孔插座的右孔应该与家庭电路的零线相连
D.该插座允许接入两个任意大功率用电器同时使用
10.（2024年沈阳铁西区中考模拟题）关于家庭电路和安全用电，下列说法正确的是【 】
A. 按图甲方式，将试电笔的金属笔尖接触图丙三孔插座孔②，氖管发光
B. 按图乙方式，将试电笔的金属笔尖接触图丙三孔插座孔③，氖管发光
C. 若用电器金属外壳带电，连接金属外壳的插头与图丙中插座孔①相连，在发生漏电时使电流流入大地，防止对人造成伤害
D. 人不小心接触了与图丙中插孔③相连的导线，总开关上的“空气开关”会迅速切断电流，对人身起到保护作用
11.（2023年内蒙古根河中考模拟题）电工师傅常用一只额定电压为220V的灯泡L0(检验灯泡)取代保险丝，检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3(每次只闭合其中一个)，下列选项正确的是【 】
A. L0不亮，说明该支路断路
B. L0不亮，说明该支路正常
C. L0发光呈暗红色，说明该支路短路
D. L0不亮，说明该支路短路

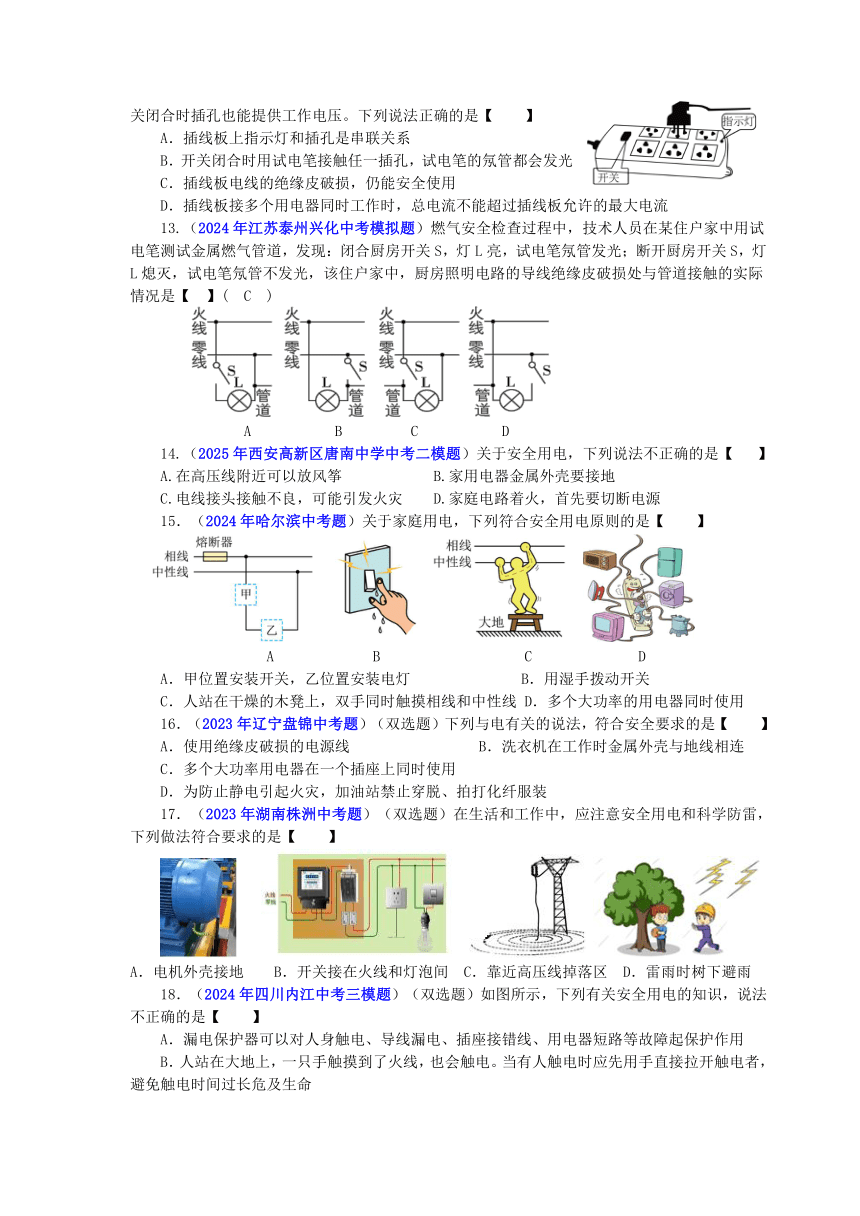

12.（2024年山东聊城中考题）如图是家庭常用的插线板，开关断开时，指示灯不发光，插孔不能提供工作电压；开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。下列说法正确的是【 】
A．插线板上指示灯和插孔是串联关系
B．开关闭合时用试电笔接触任一插孔，试电笔的氖管都会发光
C．插线板电线的绝缘皮破损，仍能安全使用
D．插线板接多个用电器同时工作时，总电流不能超过插线板允许的最大电流
13.（2024年江苏泰州兴化中考模拟题）燃气安全检查过程中，技术人员在某住户家中用试电笔测试金属燃气管道，发现：闭合厨房开关S，灯L亮，试电笔氖管发光；断开厨房开关S，灯L熄灭，试电笔氖管不发光，该住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是【 】(　C　)
A B C D
14.（2025年西安高新区唐南中学中考二模题）关于安全用电，下列说法不正确的是【 】
A.在高压线附近可以放风筝 B.家用电器金属外壳要接地
C.电线接头接触不良，可能引发火灾 D.家庭电路着火，首先要切断电源
15．（2024年哈尔滨中考题）关于家庭用电，下列符合安全用电原则的是【 】
A B C D
A．甲位置安装开关，乙位置安装电灯 B．用湿手拨动开关
C．人站在干燥的木凳上，双手同时触摸相线和中性线 D．多个大功率的用电器同时使用
16．（2023年辽宁盘锦中考题）（双选题）下列与电有关的说法，符合安全要求的是【 】
A．使用绝缘皮破损的电源线 B．洗衣机在工作时金属外壳与地线相连
C．多个大功率用电器在一个插座上同时使用
D．为防止静电引起火灾，加油站禁止穿脱、拍打化纤服装
17．（2023年湖南株洲中考题）（双选题）在生活和工作中，应注意安全用电和科学防雷，下列做法符合要求的是【 】
A．电机外壳接地 B．开关接在火线和灯泡间 C．靠近高压线掉落区 D．雷雨时树下避雨
18．（2024年四川内江中考三模题）（双选题）如图所示，下列有关安全用电的知识，说法不正确的是【 】
A．漏电保护器可以对人身触电、导线漏电、插座接错线、用电器短路等故障起保护作用
B．人站在大地上，一只手触摸到了火线，也会触电。当有人触电时应先用手直接拉开触电者，避免触电时间过长危及生命
C．人站在绝缘的物体上，双手同时触摸相线和中性线，人会触电
D．三脚插头的三个脚中接地线的脚比其它两个脚要长一些，其目的是插插头时使家用电器的金属外壳先接地线，拔插头时能使金属外壳后离开地线，避免触电
三、作图题（每小题2分，共6分。）
19.（2025年西安高新区唐南中学中考二模题）如图所示是家庭电路中所使用的由开关控制的三孔插座，请将开关和三孔插座正确接入家庭电路。
第19题图 第20题图 第21题图
20.（2025年广州中考二模题）如图中灯泡L标有“220V 40W”，LED灯标有“220V 5W"字样。请正确连接图中的家庭电路，使开关s闭合时，灯泡L和LED灯都能正常工作；开关s断开时，灯泡L和LED 灯都不工作。
21．（2024年广东东莞中考二模题）如图是宾馆台灯和电视的床头柜开关控制电路，其中S1为旋钮开关，单独控制台灯，S2单独控制电视插座，请将电路图连接完整。
四、综合应用题（22题6分,23题7分，共13分。）
22.（2024年广东广州中考一模题）图1是某保温电热水器接入家庭电路，其加热电阻R在是由虚线框内某一种或两种温控开关控制。现有K1和K2两款温控开关，当温度低于45℃时，K1保持闭合，K2保持断开；当温度高于45℃时，K1保持断开，K2保持闭合。
（1）当在虚线框内串联接入图2装置 时，能实现加热电阻R在水温低于45℃时工作，在水温高于45℃时不工作的功能。
（2）当保温电热水器工作时，已知流过b段导线的电流为5A，加热电阻R=45Ω.
①求电阻R两端的电压；
②若b段导线的电阻为0.001Ω，求b段导线在100s内消耗的电能。
（3）使用过程中保温电热水器突然停止工作，但空气开关未跳闸。在检测故障时，分别用试电笔接触图1中a、b、c、d四个点，接触a、b、c三个点时，试电笔的氖管均发光，接触d点时，试电笔的氖管不发光，则电路可能出现的故障是 （选填“ab间断路”、“bc间短路”、“bc间断路”或“cd间断路”）。
23.（2024年河南周口中考二模题）电工给小红奶奶家排线路时，发现入户线只有一根火线和一根零线入户，没有地线，地线没法接，在安装插座的时候就不要考虑地线了，但也缺少了一道非常重要的安全防护，必须要在回路上安装合格有效的漏电保护开关，尽量减少漏电危害。小红奶奶家里的电饭煲工作时有两种状态，分别是煮饭过程中的加热状态和饭煮熟后的保温状态。小红在家煲汤时使用的电饭煲的部分参数如表所示，其简化电路如图所示，S是单刀双掷开关，R1、R2均是发热电阻（阻值不随温度变化）。
额定电压 220V
额定功率 保温状态 48.4W
加热状态 1210W
（1）按照安全用电的要求，请将a、b两点接入家庭电路，用笔画线代替导线完成连接；
（2）加热状态时开关S应接通“1”还是“2”？说明理由；
（3）求R1、R2的阻值。
2025年中考物理考点精讲精练
第十六讲 生活用电 考点突破练习参考答案
一、填空题（每空1分，共17分。）
1. 并 火线 8800 3.6×105 2. 甲 不发光 短路 3. 火 D 并 4. 热 用电器的总功率过大 5. 断开电源开关 更换上新灯泡 6. 地线 火 切断电源
二、选择题（每小题2分，共24分。）
7. B 8. C 9. A 10. C 11. A 12. D
13.C 14.A 15.A 16.BD 17.AB 18.AB
三、作图题（每小题2分，共6分。）
19. 20. 21.
四、综合应用题（22题6分，23题7分，共13分。）
22.（1）① （1分）
（2）由欧姆定律得，电阻R两端的电压U=IR=5A×45Ω=225V （2分）
电流通过b段导线在100s内消耗的电能
W=UbIt=I2Rbt=（5A）2×0.001Ω×100s=2.5J （2分）
（3）cd间断路（由题意知，保温电热水器突然停止工作，但空气开关未跳闸，说明电路没有发生短路，而是发生了断路；分别用试电笔接触图1中a、b、c三个点时，试电笔的氖管均发光，说明这三个点与火线都是连通的；接触d点时，试电笔的氖管不发光，说明cd点之间出现了断路。） （1分）
23.（1） （2分）
（2）加热状态时开关S应接通“2”.
由图可知，开关S接通1时，R1和R2串联，电路总电阻R=R1+R2；开关S接通2时，R2断路，R1接入电路，电路的电阻为R1；R>R1.由可知，开关S接通2时电饭锅的电功率大于开关S接通1时电饭锅的电功率，即P2>P1，开关S接通2时电饭锅处于加热状态。 （2分）
（3）电饭锅处于加热状态时，只有R1工作，由得，R1的阻值
电饭锅处于保温状态时，R1和R2串联，则电路的总电阻1000Ω
由串联电路中的电阻特点得，R2的阻值R2=R-R1=1000Ω-40Ω=960Ω （3分）
