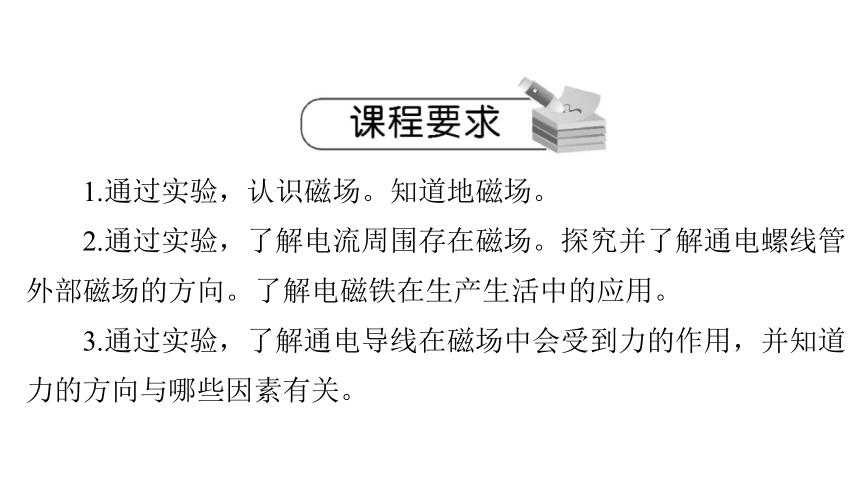

1.通过实验，认识磁场。知道地磁场。
2.通过实验，了解电流周围存在磁场。探究并了解通电螺线管
外部磁场的方向。了解电磁铁在生产生活中的应用。
3.通过实验，了解通电导线在磁场中会受到力的作用，并知道
力的方向与哪些因素有关。

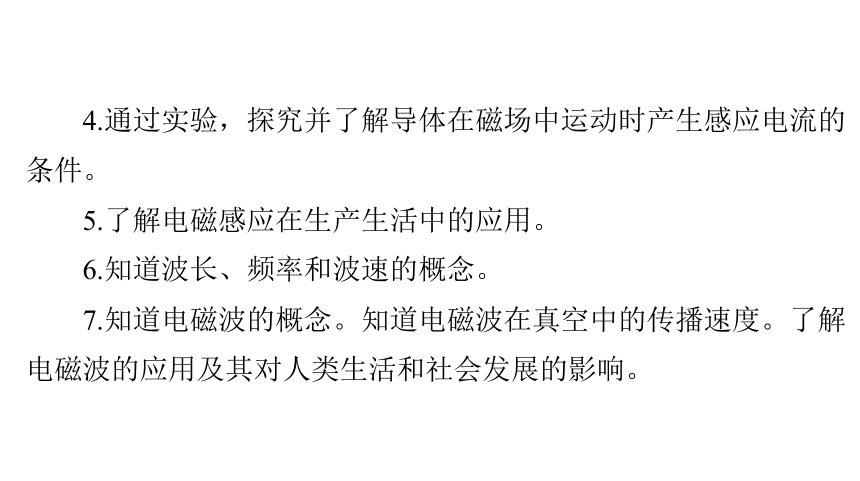

4.通过实验，探究并了解导体在磁场中运动时产生感应电流的
条件。
5.了解电磁感应在生产生活中的应用。
6.知道波长、频率和波速的概念。
7.知道电磁波的概念。知道电磁波在真空中的传播速度。了解
电磁波的应用及其对人类生活和社会发展的影响。
考点 课本 内容摘要

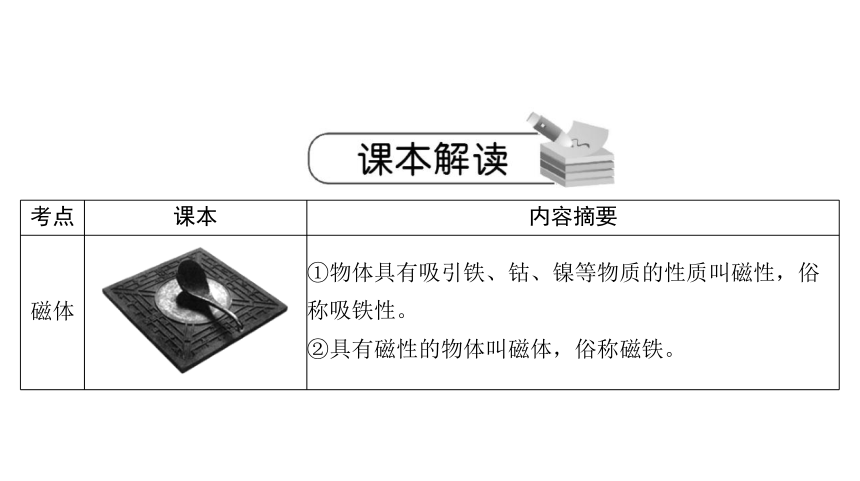

磁体 ①物体具有吸引铁、钴、镍等物质的性质叫磁性，俗
称吸铁性。
②具有磁性的物体叫磁体，俗称磁铁。

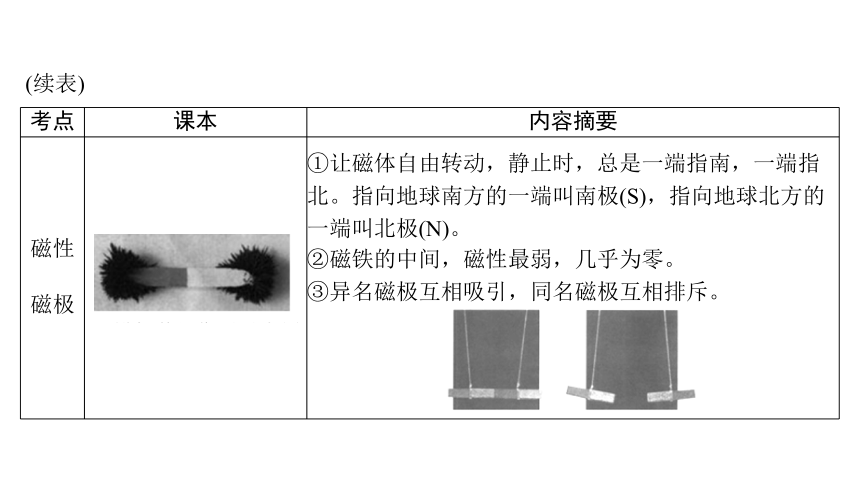

考点 课本 内容摘要
磁性
磁极 ①让磁体自由转动，静止时，总是一端指南，一端指
北。指向地球南方的一端叫南极(S)，指向地球北方的
一端叫北极(N)。
②磁铁的中间，磁性最弱，几乎为零。
③异名磁极互相吸引，同名磁极互相排斥。
(续表)
考点 课本 内容摘要

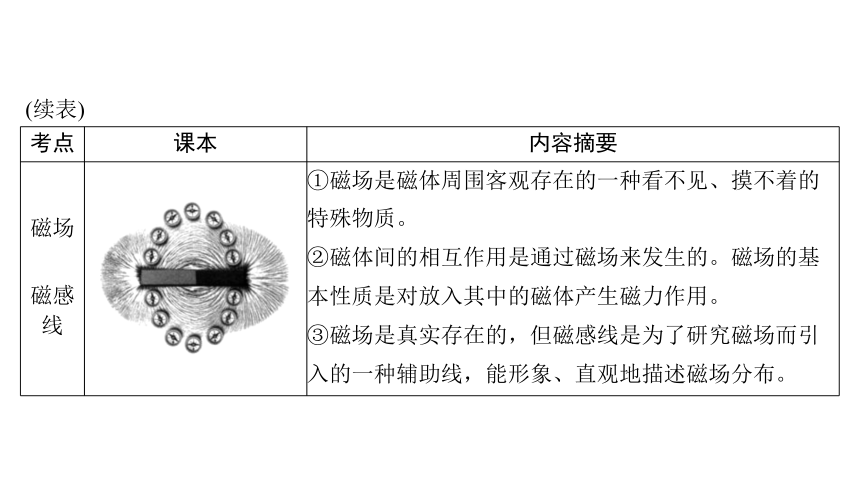

磁场
磁感
线 ①磁场是磁体周围客观存在的一种看不见、摸不着的
特殊物质。
②磁体间的相互作用是通过磁场来发生的。磁场的基
本性质是对放入其中的磁体产生磁力作用。
③磁场是真实存在的，但磁感线是为了研究磁场而引
入的一种辅助线，能形象、直观地描述磁场分布。
(续表)
考点 课本 内容摘要
磁场
磁感
线
④磁感线上每点的方向，跟磁场方向一致，跟放在该
点上小磁针静止时 N 极所指的方向一致。
⑤在磁体的外部，磁感线的方向总是从磁体的北极出
来，回到南极。
(续表)
考点 课本 内容摘要

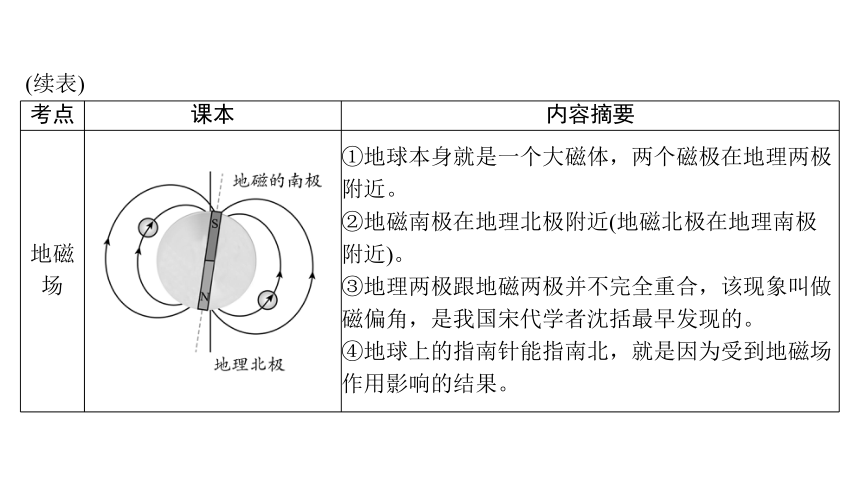

地磁
场 ①地球本身就是一个大磁体，两个磁极在地理两极
附近。
②地磁南极在地理北极附近(地磁北极在地理南极
附近)。
③地理两极跟地磁两极并不完全重合，该现象叫做
磁偏角，是我国宋代学者沈括最早发现的。
④地球上的指南针能指南北，就是因为受到地磁场
作用影响的结果。
(续表)
考点 课本 内容摘要

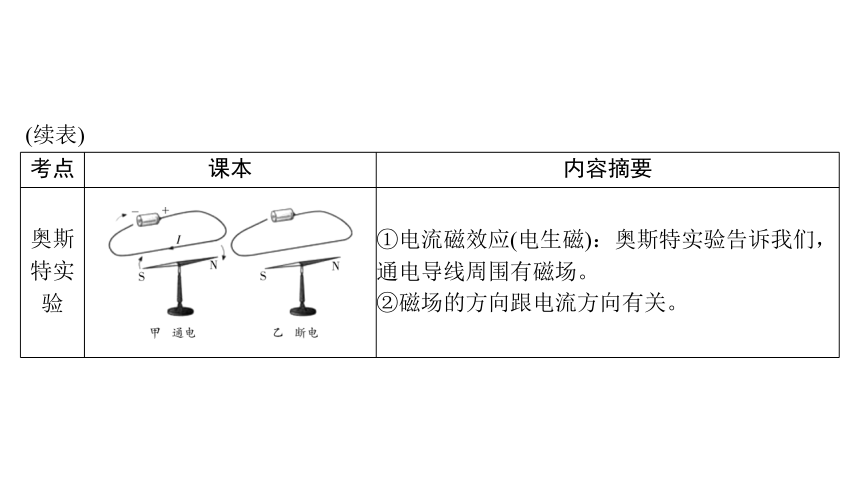

奥斯
特实
验 ①电流磁效应(电生磁)：奥斯特实验告诉我们，
通电导线周围有磁场。
②磁场的方向跟电流方向有关。
(续表)
考点 课本 内容摘要
右手
安培
定则 ①通电螺线管磁极跟电流方向的关系可以用安培定则
来判断：
用右手握住螺线管，让四个手指指向螺线管中电流的
方向，则大拇指的一端就是螺线管的 N 极。
②通电螺线管周围的磁场，跟条形磁铁的磁场非常相
似。
③它的磁场方向跟电流方向有关，电流方向改变，则
磁场方向改变，即两磁极对调。
(续表)
考点 课本 内容摘要

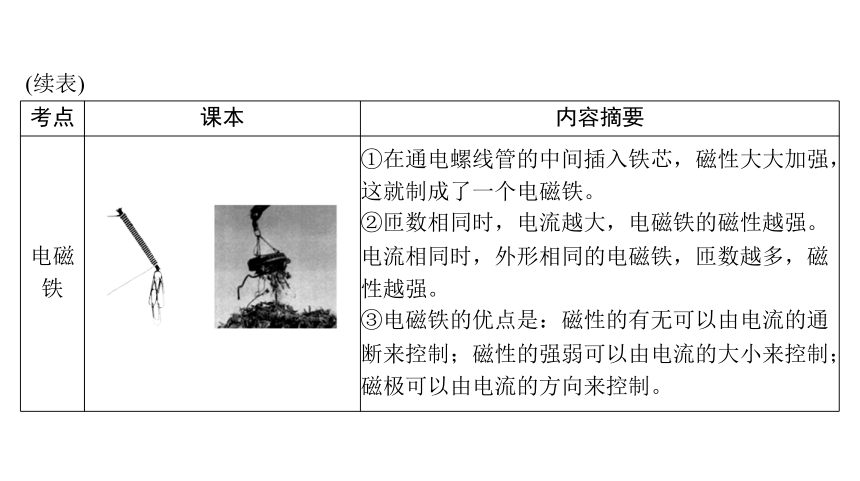

电磁
铁 ①在通电螺线管的中间插入铁芯，磁性大大加强，
这就制成了一个电磁铁。
②匝数相同时，电流越大，电磁铁的磁性越强。
电流相同时，外形相同的电磁铁，匝数越多，磁
性越强。
③电磁铁的优点是：磁性的有无可以由电流的通
断来控制；磁性的强弱可以由电流的大小来控制；
磁极可以由电流的方向来控制。
(续表)
考点 课本 内容摘要

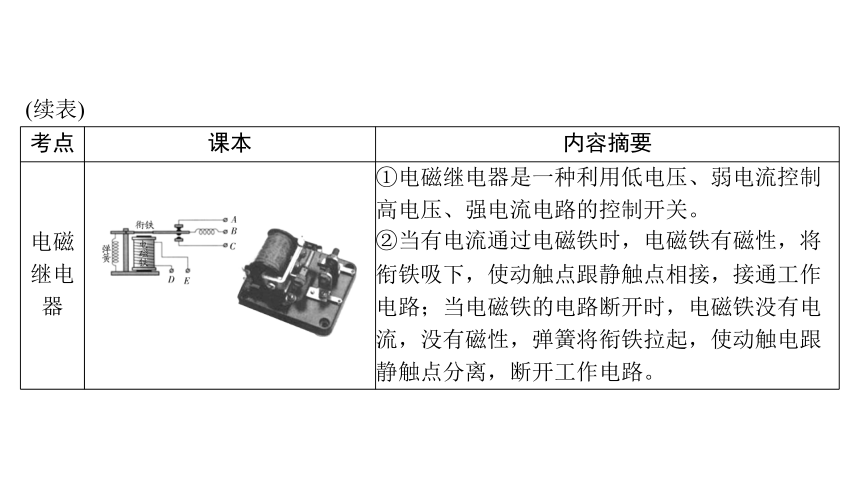

电磁
继电
器 ①电磁继电器是一种利用低电压、弱电流控制
高电压、强电流电路的控制开关。
②当有电流通过电磁铁时，电磁铁有磁性，将
衔铁吸下，使动触点跟静触点相接，接通工作
电路；当电磁铁的电路断开时，电磁铁没有电
流，没有磁性，弹簧将衔铁拉起，使动触电跟
静触点分离，断开工作电路。
(续表)
考点 课本 内容摘要
磁场
对通
电导
线的
作用 ①磁体对通电导线有力的作用。这是电能转化
为动能的过程。该现象的本质是磁体的磁场跟
通电导线周围的磁场发生的相互作用。
②通电导线的受力方向 F，跟磁场方向 B，跟电
流方向 I 都有关。而且，I 和 B 方向有一个改变，
则 F 方向改变。如果 I 和 B 方向同时改变，则
F方向不变。
(续表)
考点 课本 内容摘要
电动
机
换向
器 ①电动机就是根据通电导线在磁场中受力运动的原
理制成的。
②事实上，线圈中的 ab 棒跟 cd 棒的电流方向不同，
所以受力方向相反，所以通电线圈会转动。
③线圈平面跟磁场垂直时，线圈受力平衡，线圈能静
止在此位置(如图乙)，叫平衡位置。
④线圈转过平衡位置后，如不能及时改变电流方向，
线圈将被推回平衡位置，不能连续转动。
⑤换向器是一个在线圈转过平衡位置后自动改变电
流方向的装置，使线圈能连续地转动下去。
(续表)
考点 课本 内容摘要
电磁
感应 ①闭合线路的一部分导体在磁场中做切割磁感线运动，能在
导线中感应出电流，这现象叫做电磁感应现象(磁生电)。感
应产生的电流叫感应电流。
②感应电流方向 I，跟导线的受力运动方向 F 和磁场方向 B
都有关。而且，F 和 B 改变一个，则 I 改变一次。如果 F 和
B 同时改变，则 I 方向不变。
③电磁感应是有条件的，并不是导线在磁场中的任何运动都
能产生电。运动方向跟磁场方向有交点才叫“切割”运动。
④电磁感应现象是英国物理学家法拉第经过长时间的探索
发现的。
(续表)
考点 课本 内容摘要
发电
机 ①发电机是根据电磁感应现象制成的。能量转
化过程是由机械能转化为电能。
②发电机的内部结构跟电动机的内部结构相
似，都是由定子和转子组成。
(续表)
考点 课本 内容摘要
电磁
波 ①收音机、电视机、手机等信号是通过电磁波传递的。光波也是一种电磁波。
②电磁波可以在真空中传播，且传播的速度相同，跟光速同为c＝3×108 m/s。
③电磁波中相邻两个波峰(或波谷)的距离叫波长(λ)；1 s内振动的次数叫频率(f)。
波速＝波长×频率(c＝λ·f)
④频率越高，相同时间里携带的信息量越多。光纤通信是一种以激光作为载波的通信方式，被誉为信息通信的高速公路。
(续表)
1.判断题：
(1)磁体间的相互作用是通过磁感线来发生的。
(2)只有磁体周围才有磁场。
(3)每个磁体都有两个磁极，是磁感线最密集的位置，表示磁
性最强。
(4)在磁场中放置检验小磁针，当磁针静止时北极(N)所指的方
向跟该点的磁场方向一致。
(5)在磁体的外部，磁感线总是从磁体的北极(N)出发，回到磁
体的南极(S)。
通过本题练习，复习磁性、磁体、磁极、磁化、磁场、磁感
线等概念。
下面画出的几种情况的磁感线，对的画“√”，错的请说明。
2.(1)由同种材料制成的 A、B 两铁棒，外形完全相同，无法分
辨。但将 A 铁棒的一端靠近 B 铁棒中间时，A 和 B 互相吸引；将
B 铁棒的一端靠近 A 铁棒中间时，B 和 A 没有相互作用。那么，
A 和 B 有区别吗？说明你的想法。
(2)有什么办法可以判断一根铁棒是否有磁性？说说你的方
法。
3.指南针可以指南北，是因为它受到________作用的缘故。指
南针北极所指的方向就是________的方向。
你对地磁场的认识还有多少？说说看。
4.(1)电磁铁是根据________原理制成的，生活中有很多装置
都使用了电磁铁，如电磁起重机、电铃、电话，还有__________
和_________。
(2)如图所示，某同学用安培定则判断通电螺线管的磁极，请
你在图中标出导线中的电流方向和螺线管的 N、S 极。
小猴用自己的方法总结出了通电螺线管的极性与电流方向之
间的关系，如图所示：如果电流沿着它右手臂弯曲所指的方向，
那么它的前方即为通电螺线管的________极。
(3)制造电磁铁铁芯的材料，应该选用铁，还是钢铁？
原因是：________很容易磁化，磁化后也很容易失去磁性，
被称作_________；而_________一旦获得磁性将长期保持，被称
作________。
5.(1)如图装置，在电磁铁的上方用弹簧挂着一根条形磁铁，
闭合开关后，电磁铁的上端是______极，你是怎样判断的？跟同
学分享你的方法。
所以，开关闭合后，电磁铁跟条形磁铁将互相________，判
断的根据是________________________________________。
(2)如果改变电路中电流方向(如调换电源两极)，此时将看到的
现象是________________；你判断的根据是___________________
___________________________________________________。
(3)为了能使弹簧伸得更长些，你能想到什么方法？请说明你
这些方法的根据：
方法 1：____________________，根据是_________________
_______________________________________________________；
方法 2：____________________，根据是_________________
_______________________________________________________；
方法 3：____________________，根据是_________________
_______________________________________________________。
6.(1)电动机是根据________________________原理制成的，
该原理的本质是磁铁的磁场跟________发生的相互作用。
(2)如图放在磁场中的线圈，当在线圈中通电时，ab 段跟 cd
段的受力方向________(填“相同”或“相反”)，而使线圈发生转
动。你判断的根据是___________________________________。
(3)要改变线圈的受力转动方向，方法有__________________
或_____________________________________________。
(4)电动机的磁极是固定的，所以要想线圈持续地向着一个方
向转动，就要安装________。它的作用是什么？
7.大家知道“电”是从哪来吗？
(1)摩擦可以使物体带电，云层间几百万伏的电压就是摩擦产
生的。
(2)化学反应可以使物体得失电子，产生电压，________就是
通过化学反应的方法，把________能转化为电能的装置。
(3)_________线路中的一部分导体在磁场中做_________磁感
线的运动可以产生电流的现象叫____________。这样产生的电流
叫________电流。________就是根据该现象制成的。
(4)发电机由定子和转子两部分组成，大型发电机都是磁极为
转子，___________为定子，产生的是一种方向周期变化的电流叫
_________。我国供生产和生活用的交流电的频率是_________，
电压是_________。
(5)如图甲、乙两台电机：________是电动机，________是发
电机。你判断的方法是_________________________________。
甲
乙
丙
(6)如图丙是一种唱卡拉 OK 时常用到的动圈式话筒(麦克风)，
它属于电动机还是发电机？说明你判断的根据。
8.关于电磁波：
(1)突然的一次闪电，会在周围激起电磁波吗？你判断的根据
是_____________________________________________________。
为了检验闪电是否激起了电磁波，可行的办法是___________
_______________________________________________________。
(2)生活中各种各样的“波”：A.超声波；B.无线电波；C.微
波；D.光波。
①传播速度为 340 m/s 的是________。你判断的根据是____
____________________________________。
②在相同的时间内传播信息量最多的是________。你判断的
根据是___________________________________。
③广播、电视、电话、卫星定位等应用的是________。
④人类最早的无线技术是应用长波进行无线电报通信。在电
磁波中，长波的波长________，则频率________，速度________。
你判断的根据是_________________________________。
(3)判断说理题：
①红外线在真空中不能传播，只能传递信息，不能传递能量。
②要实现“全球通”，把比赛、会议、新闻等直播全世界，
至少需要 3 颗地球同步通信卫星。
③“宽带上网”指的是光纤通信，是以激光为载波，在光缆
中沿直线传播。
④收音机、电视机、移动电话、遥控器等都是无线电的发射
台和接收台。
⑤不同电台发出的电波，频率不同，在真空中传播速度也不
同。
一、考查简单磁现象
例题1：(2022·广州)放在条形磁体周围的小磁针静止时如图所
示，三个小磁针的 N 极和一个小磁针的 S 极被涂黑，则 S 极被涂
黑的小磁针是(
)
A.甲
B.乙
C.丙
D.丁
分析 根据异名磁极相互吸引可知，乙、丙、丁的 N 极都被条
形磁体的左端吸引，这说明条形磁体的左端为 S 极，右端为 N 极，
甲被条形磁体的右端吸引，这说明甲的左端为 S 极，故 A 正确。
故答案为：A。
例题 2：(2021·乐山)下列所示的实验装置中，能说明磁极间相
互作用规律的是(
)
A
B
C
D
分析
A 选项，左图说明同名磁极相斥，右图说明异名磁极
相吸，故 A 符合题意；B 图中的奥斯特实验证实了电流的周围存
在着磁场，故 B 不符合题意；C 图中实验通电后，导体棒在磁场
中发生运动，是研究通电导线在磁场中受力的作用，故 C 不符合
题意；D 图实验中闭合开关后，当导体在磁场中做切割磁感线运
动时，能产生感应电流，故 D 不符合题意。
故答案为：A。
1.(2022·江西)人类最早的磁化技术出现在我国宋代。据《武经
总要》记载，如图甲所示，古人先将鱼形铁烧红，令铁鱼头尾指
向南北，然后将其放入水中冷却，依靠地磁场获得磁性。再将其
放入水中漂浮，制成指南鱼，图乙中是它静止时的指向。下列判
断正确的是(
)
乙
B.指南鱼周围存在磁感线
D.指南鱼的腹部磁性最强
甲
A.鱼形铁不能被磁体吸引
C.指南鱼鱼头应标注“N”
答案：C
A
B
C
D
答案：A
3.(2021·湘西)我国是世界上最早使用指南针的国家，东汉学者
王充在《论衡》中记载到：“司南之杓，投之于地，其柢指南”。
)
那么司南(如图)的“柢”相当于磁体的(
A.N 极
B.S 极
C.可能 N 极，可能 S 极
D.无法确定
答案：B
4.(2021·郴州)a、b 两个磁极间的磁感线分布如图所示。下列
说法正确的是(
)
A.a 端磁极是 S 极，b 端磁极是 N 极
B.P 点没有磁场
C.磁感线是真实存在的
D.Q 点的磁场方向水平向右
答案：D
5.(2022· 宜昌) 关于如图所示的实验，下列说法中正确的是
(
)
A.这是模拟法拉第电磁感应实验的场景
B.移走小磁针，电流的磁场消失
C.根据这一现象的原理，制成了电磁铁
D.将导线断开，小磁针 N 极将指向地磁场的北极
答案：C
二、考查电磁铁、安培定则
例题3：小明同学设计了一个电动按摩棒，其结构示意图如图
所示，ABO 可以看作是一个杠杆。O 为支点，B 处有一个条形磁
体，A 为按摩槌头。当电磁铁输入方向改变的交流电时，条形磁
体会受到引力或斥力，带动按摩槌头 A 振动。某一时刻，电磁铁
与条形磁体间的磁感线如图所示，请画出此时的磁感线方向，标
出电磁铁上端的磁极，并画出螺线管中的电流方向。
分析
本题综合考查了安培定则和磁感线、磁极间的相互作
用等简单磁现象。除了要知道磁感线从 N 极出、S 极回外，我们
还要特别记住一些常见磁铁周围磁感线的大致分布规律。
本题中，从磁感线的分布情况判断，是同名磁极
的相互排斥，所以电磁铁的上端也是 N 极。用右手大
拇指伸直指向螺线管的 N 极一端，四指握住螺线管，
则四指方向就是螺线管中电流的方向，如图所示。
6.(2021·眉山)如图所示，将某发光二极管的两极接入电路的
a、b 两点，闭合开关时，通电螺线管旁边小磁针 S 极向右偏转。
下列判断正确的是(
)
A.通电螺线管右端为 N 极
B.电源左端为正极，右端为负极
C.发光二极管 c 极接 b 点，d 极接 a 点
D.图中 P 处磁感线的方向从螺线管右端到左端
答案：C
7.(2023·丹东)将小磁针放置在通电螺线管右侧，小磁针静止
时，其 N 极的指向如图所示。下列说法正确的是(
)
A.电流从导线的 A 端流入螺线管
B.通电螺线管的左端为 N 极
C.通电螺线管周围真实存在磁感线
D.改变导线中电流方向，通电螺线管磁性强弱会改变
答案：B
8.(2021·德州)如图所示的电路，螺线管右端放置一个小磁针，
闭合开关后，用“＋”“－”标出电路中电源右端的极性；用“N”
“S”标出小磁针静止时右端的磁极。
答案：如图
9.(2022·广东)如图，画出通电螺线管中的电流方向和它外部磁
感线 a 的方向。
答案：如图
三、综合考查电磁三大现象
例题4：下列对电磁实验现象相应的解释正确的是(
)
甲
乙
丙
丁
A.甲图中，闭合开关，小磁针的 N 极向左偏转
B.乙图中，线圈匝数多的电磁铁，磁性强
C.丙图中，该装置用来研究电磁感应现象
D.丁图中，磁铁放在水平面上，导体 ab 竖直向上运动，电流
表指针一定会偏转
分析
电磁现象，就是电流和磁场之间，相互联系、作用产
生的现象。包括“电生磁”“磁生电”以及“磁场对电流的作
用”三大现象。每种的关联和作用其实都是能量的转化过程，在
实际中都有重大的应用和影响。当然，每种的转化和作用都是有
条件的。
故答案为：B。
电磁三大现
象(实验图) ①电流磁效应
②磁场对电流的作用
③电磁感应
发现者 奥斯特 － 法拉第
实质 电生磁 磁场间的相互作用 磁生电
应用 电磁铁 电动机 发电机
名师点拨
1.三种磁现象的区别。
对比项 电动机 发电机
原理及
说明 磁场对通电导线的作
用：通电导线在磁场中
受到力的作用，受力的
方向与磁场的方向和电
流的方向有关 电磁感应现象：闭合电路的一部
分导体在磁场中做切割磁感线运
动时，导体中就会产生电流。感
应电流的方向跟磁场的方向和导
体切割的方向有关
2.电动机与发电机的原理。
对比项 电动机 发电机
原理图
(续表)
对比项 电动机 发电机
工作原
理图
甲 乙 丙 丁
(续表)
对比项 电动机 发电机
能量
转化 电动机工作时将电能转化
为机械能 发电机工作时将机械能转化为
电能
备注 直流电：方向不变的电流；交流电：大小和方向都发生周
期性变化的电流。我国交流电的频率为 50 Hz，表示电流
每秒发生 50 个周期性的变化，方向改变 100 次。
换向器的作用是使线圈在转到平衡位置时能自动改变电
流的方向
(续表)
10.(2022·湘潭)我国高铁采用了能量回收制动方式。列车到站
前停止动力供电，继续向前运行，内部线圈随车轮转动，切割磁
感线产生感应电流，把机械能转化为电能进行回收。以下与其工
作原理相同的是(
)
A
B
C
D
答案：C
(2023·广州)用电动机竖直提升重物。完成第 11、12 题。
甲
乙
11.图甲中重物上升过程经过 M、N、O、P 点，其速度在 MN
段不断增大，在 NO 段不变，在 OP 段不断减小，忽略空气阻力，
则重物在(
)
B.MN 段机械能不变
D.OP 段重力势能减小
A.MN 段动能不变
C.NO 段机械能增大
答案：C
12.图甲中 ab 边所受磁场的作用力为 F。把电源的正负极对调
)
再接入电路，闭合开关，线圈 abcd 转至图乙所示位置，则(
A.图甲中流过 ab 边的电流方向是从 b 到 a
B.图甲中 cd 边受到磁场作用力的方向与 F 的相同
C.图乙中 ab 边受到磁场作用力的方向与 F 的相反
D.图乙中 cd 边受到磁场作用力的方向与 F 的相反
答案：D
13.(2022·无锡)如图所示的实验中，闭合开关，观察到铝棒向
左运动，实验现象说明磁场对____________有力的作用，利用这
一原理可以制成________机。断开开关，对调电源正、负两极，
重新接入电路，再次闭合开关，观察到铝棒向________运动。
答案：通电导体　电动　右
14.(2022·广东)图中的 a 表示垂直于纸面的一段导线，它是闭
合电路的一部分，当 a 在下列磁场中沿箭头所示方向运动时，不.
会. 产生感应电流的是(
)
A
B
C
D
答案：D
四、考查电磁继电器的原理和应用
例题 5：(2022·十堰)某小区因暴雨引起车库积水，部分车辆被
淹，小明看到新闻后，设计了车库积水自动报警器。如图是该报
警器原理图，金属块 A 和 B 分别固定在车库地面附近适当高处，
若车库积水水面到达_______(填“A”或“B”)处时，______(填
“绿”或“红”)灯发光报警，此时电磁铁的上端是________(填
“N”或“S”)极。
分析
可以说，电磁继电器就是利用电磁铁控制工作电路通
断的开关。对于电磁继电器(水位自动报警器、温度自动报警器等)，
在分析工作原理时，关键是要分电磁铁通电和断开两种情况进行
分析。而在连接电路时，关键是分两个电路：一个是控制电路，
一个是工作电路。每个电路各有一个独立的电源，互不相干。
本题中，A、B 只是控制电路上的一个“智能”开关。水面较
低时，开关是断开的；当水面达到 B 处时，开关是闭合的。
由衔铁控制的动触点，和上、下两个静触点，也只是工作电
路上的一个“双向”开关。水面较低时，是弹簧把衔铁拉起，接
通上面静触点，绿灯亮；当水面达到 B 处时，是电磁铁把衔铁吸
下，接通下面静触点，红灯亮。
故答案为：B；红；N。
列说法错误的是(　　)
15.(2021·济宁)如图是一种温度自动报警器的原理图，在水银
温度计中封入一段金属丝，金属丝下端所指示的温度为 90 ℃。下
. .
A.报警器利用了水银导电和热胀冷缩的性质
B.报警器利用了电磁铁通电时有磁性、断电时磁性消失的
特点
C.报警器中水银温度计和电磁铁串联在电路中
D.温度达到 90 ℃时，报警器中的灯亮同时铃响
答案：D
的限载质量。下列说法不正确的是(　　)
16.(2023·大连) 如图是某道路限载报警器的工作原理图。电源
电压不变，R1 是压敏电阻，其阻值随压力的变化而变化。闭合开
关 S，当车的质量超过限载质量时，电磁铁吸下衔铁，电铃响。根
据不同的路面，可以改变滑动变阻器滑片 P 的位置，来设定不同
. . .
A.电磁铁能吸下衔铁，是由于通电导体在磁场中受力
B.检测时，车的质量越大电磁铁的磁性越强
C.压敏电阻 R1 的阻值随压力的增大而减小
D.若要提高设定的限载质量，应将滑片 P 向左移动
答案：A
17.(2022·江西)创新小组的同学们为学校食堂设计了一个可自
动注水的储水池。如图是它的简化装置图，电源电压一定。控制
电路中，RN 为压敏电阻，其阻值随压力的变化而变化，R0 为定值
电阻。闭合开关 S1、S2，当池中水位上升到一定高度时，触点分
离，工作电路断开，注水装置自动停止注
水；当池中水位下降到一定位置时，触点
连接，工作电路接通，注水装置自动开始
注水。下列分析正确的是(
)
A.水位上升时，电磁铁磁性变弱
B.水位上升时，通过 R0 电流变小
C.水位下降时，R0 的电功率变大
D.水位下降时，RN 的阻值会变大
答案：D
18.(2023·营口)某温度自动报警器的原理图如图所示。电磁铁上
端为 N 极，在水银温度计中封入一段金属丝，当温度低于设定温度
时，安全指示灯常亮；当温度达到设定温度时，安全指示灯熄灭，
电铃发出报警信号。请在括号中标出电源的极性(用“＋”或“－”
表示), 并在虚线框内填入电铃( )和指示灯的电路元件符号。
答案：如图
五、考查电磁学实验
例题6：在“探究影响电磁铁磁性强弱的因素”的实验中，电
源电压恒定，大、小铁钉各自完全相同，进行如图所示的甲、乙、
丙三次实验。
甲
乙
丙
(1)甲图中大铁钉的 N 极是________(填“钉尖”或“钉帽”)。
通过观察甲、乙两次实验现象，得出的结论是______________
______________________________；通过观察丙图实验现象得出
的结论是____________________________________________ 。将
甲图中的小铁钉换成小钢钉进行实验，断开开关后，发现的有趣
的实验现象是______________________________。
(2)实验中，将导线绕在铁定上制成简易电磁铁，并巧妙地通
过_______________________来显示电磁铁磁性的强弱。下面的实
验也用这种方法的是________。
A.认识电压时，我们可以用水压来类比
B.用光线来描述光通过的路径
C.把敲响的音叉接触水面，看有没有溅起的水花，来判断音
叉有没有振动
D.用斜面、小车研究阻力对物体运动的影响
分析
根据安培定则，甲中大铁钉的钉帽是 N 极。对比甲、
乙两实验现象发现：滑动变阻器的滑片向左移，电阻变小，电流
变大，可看到吸引大头针的数目增加，说明电流越大，电磁铁磁
性越强。将甲图中的小铁钉换成小钢钉进行实验，由于钢是永磁
体，被铁钉磁化后，断开开关，仍具有磁性，故小钢钉不会掉下
来。“控制变量法”是物理研究问题的重要方法；“转换法”则是
解决物理问题时的常用方法。本题中，电磁铁磁性的强弱无法直
接看到，我们是通过观察电磁铁吸引大头针的数目来判断的，这
就是转换法。选项 A 是类比法；选项 B 是模型法；选项 C 是转换
法；选项 D 是控制变量法。
故答案为：(1)钉帽；电流越大，电磁铁磁性越强；线圈匝数
越多，电磁铁磁性越强；小钢针不会掉下来；(2)电磁铁吸引大头
针的数目；C。
19.(2021·阜新)如图，蹄形磁铁的磁场中放置一导线，导线与
电流表组成闭合回路，下列说法正确的是(
)
A.奥斯特用此装置发现了电流磁效应
B.导体竖直方向运动时，电流表指针偏转
C.导体水平方向运动时，电流表指针偏转
D.导体左右运动时，电流表指针偏转方向不变
答案：C
20.(2022·十堰)在“探究什么情况下磁可以生电”实验中，小
华做了如图所示甲、乙、丙三次实验。实验中通过观察________
_____________________来判断电路中是否产生感应电流，三次实
验中，图_________(填“甲”“乙”或“丙”)中有感应电流产生。
__________(填“电动机”或“发电机”)应用了这一原理。
甲
乙
丙
答案：电流计指针是否偏转　丙
发电机
21.(2022·海南)某实验小组用自制电磁铁探究影响电磁铁磁性
强弱的因素。他们用相同的漆包线和铁钉绕制成两个电磁铁 A 和
B，B 铁钉上绕有更多匝数的线圈，实验装置如图所示。
甲
乙
(1)如图甲，闭合开关，电磁铁 A 的钉尖是________(填“N”
或“S”)极；将滑动变阻器的滑片 P 向右移动，能吸引______(填
“更多”“更少”或“不变”)的大头针。
(2)如图乙，把电磁铁 A 和 B 串联，闭合开关，多次移动滑动
变阻器的滑片 P，发现电磁铁 B 总能吸引更多的大头针。通过比
较，得出的结论是___________________________________。
(3)电磁铁在生活中应用广泛，请举一例：_______________。
答案：(1)S　更少
(2)电流相同时，线圈的匝数越多，电磁铁的磁性越强
(3)电铃
22.(2021·淮安)如图所示是“探究感应电流产生的条件”的实
验装置。
(1)实验中，AB 棒的材料可能是______(填“塑料”或“铝”)。
(2)我们可以通过灵敏电流计指针是否偏转来判断电路中是否
有感应电流产生；还可以通过指针偏转的方向判断____________。
次数 AB 棒在磁场中的运动情况 是否有感应电流
1 静止 无
2 沿磁场方向运动(不切割磁感线运动) 无
3 切割磁感线运动 有
(3)闭合开关，实验探究过程记录如表所示：
根据实验现象，初步得出电路中产生感应电流的条件是：闭
合电路的一部分导体在磁场中做______________运动，在该运动
过程中，主要将机械能转化为______能。
(4)保持 AB 棒运动方向不变，仅将磁体 N、S 极对调，重复上
述实验，是为了探究感应电流方向与______________的关系。
(5)若将此装置中灵敏电流计换成__________，可进一步探究
电动机的工作原理。
答案：(1)铝
(2)电流方向
(3)切割磁感线　电
(4)磁场方向
(5)电源
六、考查电磁波的知识、电磁波的应用、信息的传递
例题 7：下列说法正确的有(
)
①光纤通信具有传输信息量大、信号干扰小等特点；
②密封的金属容器对电磁波有屏蔽的作用；
③蓝牙耳机是通过超声波与手机进行信号传输的；
④固定电话的听筒把变化的电流变成声音；
⑤电磁波的频率越高，在空气中传播的速度就越大；
⑥半导体二极管具有单向导电性，可以用来放大电信号。
A.①②④⑥
B.②③⑤
C.①②④
D.②③④
分析
①信息理论表面，作为载波的电磁波，频率越高，相
同时间内可以传输的信息就越多。激光的频率比无线电波快，所
以传输的信息量大。光纤是在光缆中传播，不受外界电磁场干扰，
通信质量高等优点。
②密封的金属容器对电磁波有屏蔽的作用，如微波炉。
③蓝牙耳机是通过电磁波与手机进行信号传输的。
④电话的听筒是把变化的电流转化为声音信号，是利用电流
的磁效应工作的。
⑤电磁波家族中的各成员，频率不同，但它们在同种介质中
传播的速度却是一样的。
⑥半导体二极管具有单向导电性，它只允许电流从它的正极
流向负极，不允许从负极流向正极；三极管的作用主要是电流放
大，这是三极管最基本的和最重要的特性，该选项说法不正确。
故答案为：C。
名师点拨
1.电磁波和声波一样，都能传播信息和能量。不同的是：声波
要靠物质传播，是振动的传递，速度慢，传不远，在空气中的传
播速度约为 340 m/s；光波是一种电磁波，电磁波的传播不需要介
质，能在真空中传播，速度为 3×108 m/s。电磁波在不同的介质中
传播速度不同，v空气＞v液体＞v固体；声音在不同的介质中传播速度
度刚好与之相反 v空气＜v液体＜v固体。
声波 电磁波
次声波 可听声音 超声波 无线电波 光
长、中、
短波 微波 红外线 可见光 紫外线 X 射线、
γ射线
驯兽 欣赏音乐 B 超 收音机 手机 遥控器 照明 验钞机 透视、治疗
2.声波和电磁波的应用归纳。
3.电磁波的频率跟波长成反比，频率越高，波长越小。
23.(2022·湖北)我国的“翼龙－2H”应急救灾型无人机系统
可在一些极端条件下，定向恢复 50 平方千米的移动公网通信，建
立覆盖 15 000 平方千米的音视频通信网络。该系统在传递信息时
主要依靠(
)
A.电磁波
B.红外线
C.超声波
D.次声波
答案：A
24.(2022·宜昌)关于汽车上的信息传递，下列说法正确的是
(
)
A.收音机利用电磁波接收信息
B.导航仪利用超声波与卫星传递信息
C.倒车雷达利用电磁波获取信息
D.车灯发出的可见光不属于电磁波
答案：A
25.(2023·广州)各色光在真空中的波长如图所示，植物中叶绿
素 a 会吸收波长在 430～662 nm 之间的光。真空中，波长 650 nm
的光(
)
A.是紫光
B.不是电磁波
C.波长比蓝光的长
D.比波长 500 nm 的光传播速度大
答案：C
26.(2022·广东)图甲为部分电磁波的频率分布示意图。
甲
乙
(1)由图可知，紫外线________(填“是”或“不是”)电磁波。
它在真空中的传播速度约为____________m/s。
(2)下列实例中，属于紫外线应用的是________(填字母)。
A.遥控器控制电视
B.体检时拍 X 光片
C.医院杀菌消毒灯
D.“测温枪”测量体温
(3)少量的紫外线照射是有益的，过量的紫外线照射会损伤皮
肤。紫外线能使荧光物质发光，小明想检验某防晒霜对紫外线的
阻挡作用，利用图乙所示的实验装置在暗室及一定防护下进行实
验。
步骤一：如图乙所示，固定好紫外线灯和涂有荧光物质的硬
纸板，将一块大小合适的玻璃板放置在________(填“Ⅰ”“Ⅱ”
或“Ⅲ”)区域，且调整玻璃板与硬纸板平行；
步骤二：打开紫外线灯，荧光物质发光；
步骤三：关闭紫外线灯，荧光物质不发光；
步骤四：按产品的说明书要求在玻璃板上均匀涂满防晒霜，
再次打开紫外线灯，荧光物质有微弱发光。
由此可推断，该防晒霜_______(填“能”或“不能”)阻挡全
部紫外线。
答案：(1)是　3×108 (2)C (3)Ⅱ　不能

展开更多......

收起↑
