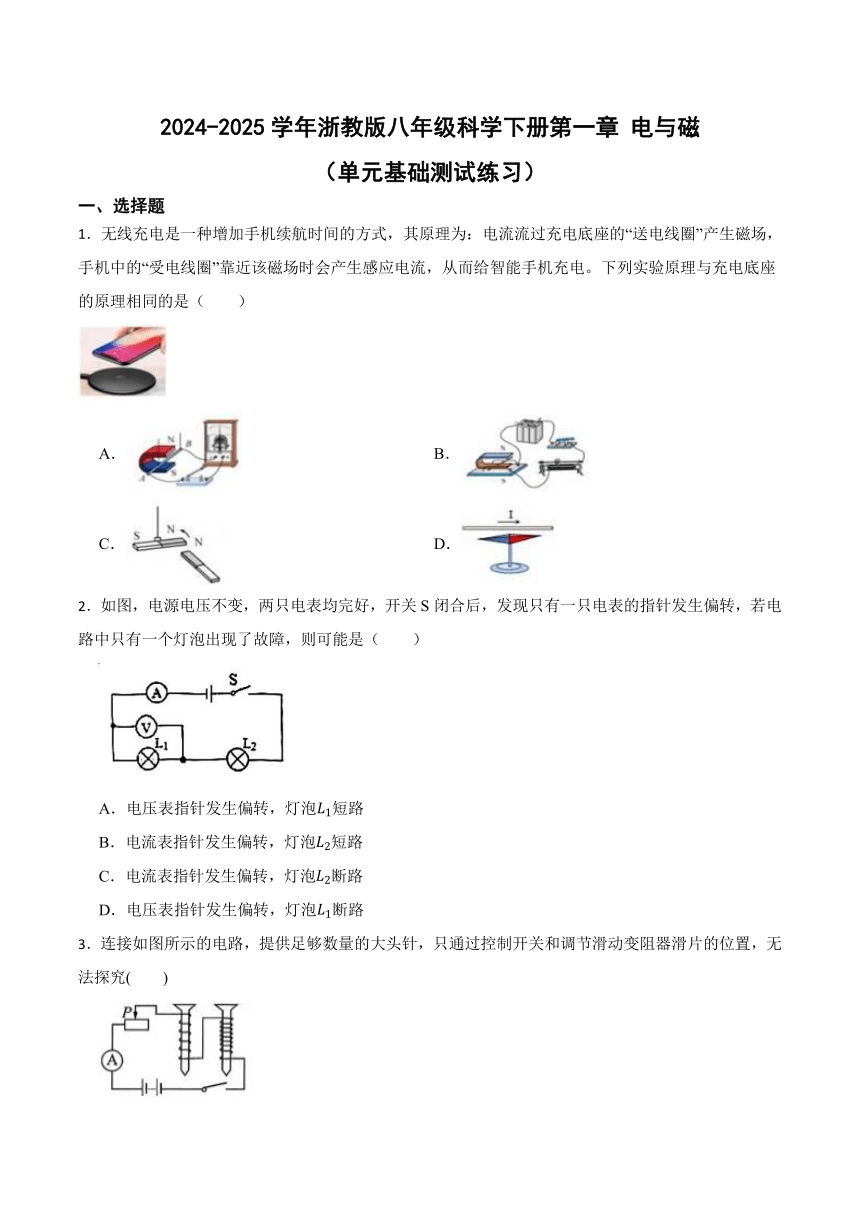

2024-2025学年浙教版八年级科学下册第一章 电与磁
（单元基础测试练习）
一、选择题
1．无线充电是一种增加手机续航时间的方式，其原理为：电流流过充电底座的“送电线圈”产生磁场，手机中的“受电线圈”靠近该磁场时会产生感应电流，从而给智能手机充电。下列实验原理与充电底座的原理相同的是（　　）
A． B．
C． D．
2．如图，电源电压不变，两只电表均完好，开关S闭合后，发现只有一只电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（　　）
A．电压表指针发生偏转，灯泡短路
B．电流表指针发生偏转，灯泡短路
C．电流表指针发生偏转，灯泡断路
D．电压表指针发生偏转，灯泡断路

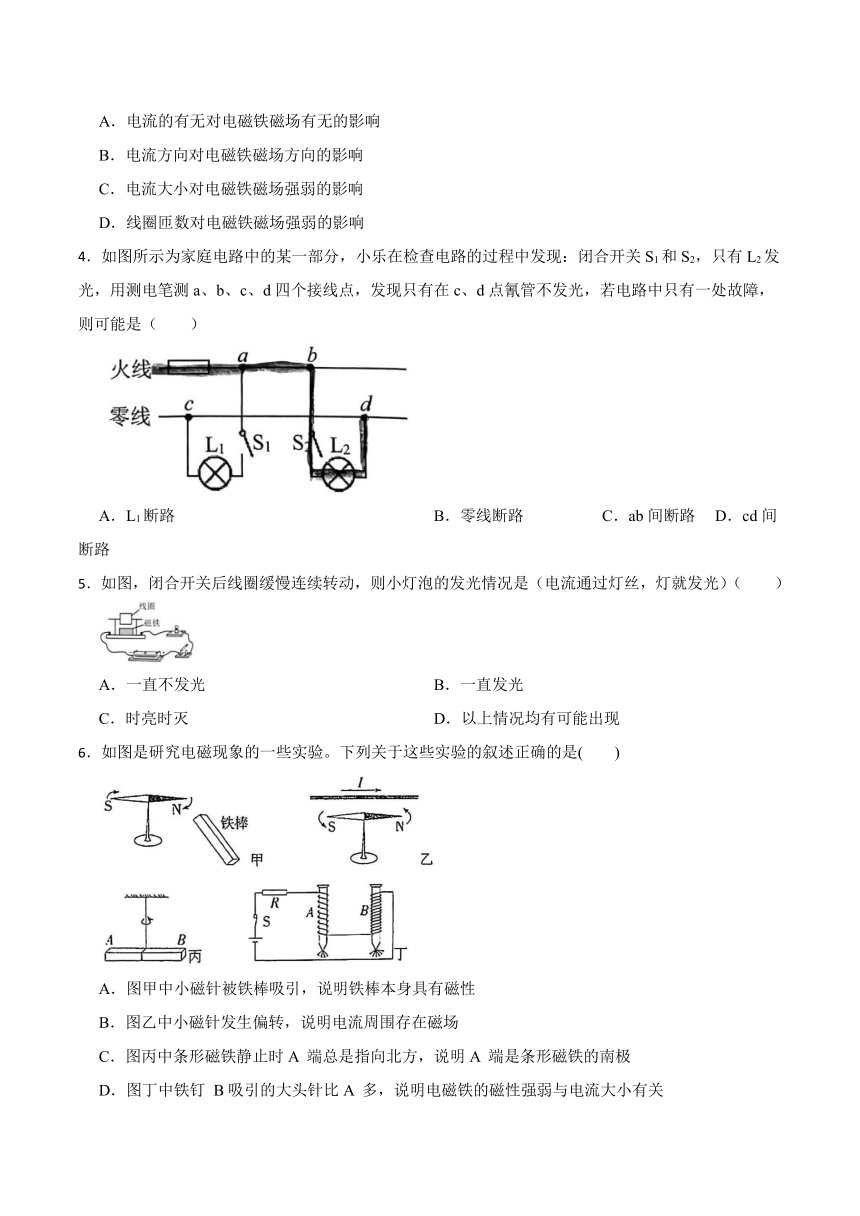

3．连接如图所示的电路，提供足够数量的大头针，只通过控制开关和调节滑动变阻器滑片的位置，无法探究(　　)
A．电流的有无对电磁铁磁场有无的影响
B．电流方向对电磁铁磁场方向的影响
C．电流大小对电磁铁磁场强弱的影响
D．线圈匝数对电磁铁磁场强弱的影响
4．如图所示为家庭电路中的某一部分，小乐在检查电路的过程中发现：闭合开关S1和S2，只有L2发光，用测电笔测a、b、c、d四个接线点，发现只有在c、d点氰管不发光，若电路中只有一处故障，则可能是（　　）
A．L1断路 B．零线断路 C．ab间断路 D．cd间断路
5．如图，闭合开关后线圈缓慢连续转动，则小灯泡的发光情况是（电流通过灯丝，灯就发光）（　　）
A．一直不发光 B．一直发光
C．时亮时灭 D．以上情况均有可能出现
6．如图是研究电磁现象的一些实验。下列关于这些实验的叙述正确的是(　　)
A．图甲中小磁针被铁棒吸引，说明铁棒本身具有磁性
B．图乙中小磁针发生偏转，说明电流周围存在磁场
C．图丙中条形磁铁静止时A 端总是指向北方，说明A 端是条形磁铁的南极
D．图丁中铁钉 B吸引的大头针比A 多，说明电磁铁的磁性强弱与电流大小有关

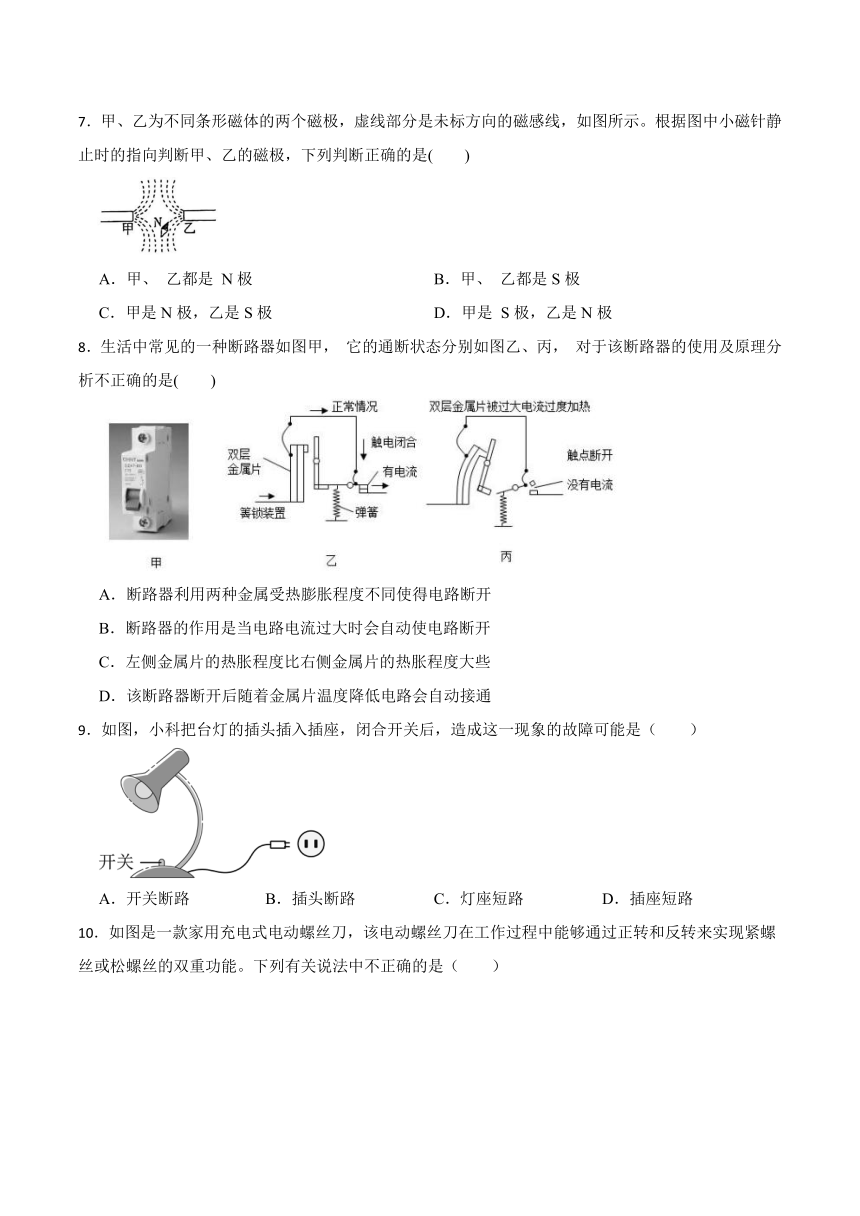

7．甲、乙为不同条形磁体的两个磁极，虚线部分是未标方向的磁感线，如图所示。根据图中小磁针静止时的指向判断甲、乙的磁极，下列判断正确的是(　　)
A．甲、 乙都是 N极 B．甲、 乙都是S极
C．甲是N极，乙是S极 D．甲是 S极，乙是N极
8．生活中常见的一种断路器如图甲， 它的通断状态分别如图乙、丙， 对于该断路器的使用及原理分析不正确的是(　　)
A．断路器利用两种金属受热膨胀程度不同使得电路断开
B．断路器的作用是当电路电流过大时会自动使电路断开
C．左侧金属片的热胀程度比右侧金属片的热胀程度大些
D．该断路器断开后随着金属片温度降低电路会自动接通
9．如图，小科把台灯的插头插入插座，闭合开关后，造成这一现象的故障可能是（　　）
A．开关断路 B．插头断路 C．灯座短路 D．插座短路
10．如图是一款家用充电式电动螺丝刀，该电动螺丝刀在工作过程中能够通过正转和反转来实现紧螺丝或松螺丝的双重功能。下列有关说法中不正确的是（　　）
A．电动螺丝刀工作时利用了电磁感应的原理
B．电动螺丝刀工作时将电能转化为机械能
C．可以通过改变电流方向实现正、反转的调换
D．可以通过增大电流实现加快转速
11．如图所示的四种现象中，符合安全用电原则的是（　　）
A．在电线上晾湿衣服
B．使用试电笔时，手要触笔尖金属体
C．在没有断开电源的情况下换灯泡
D．发现有人触电先切断电源

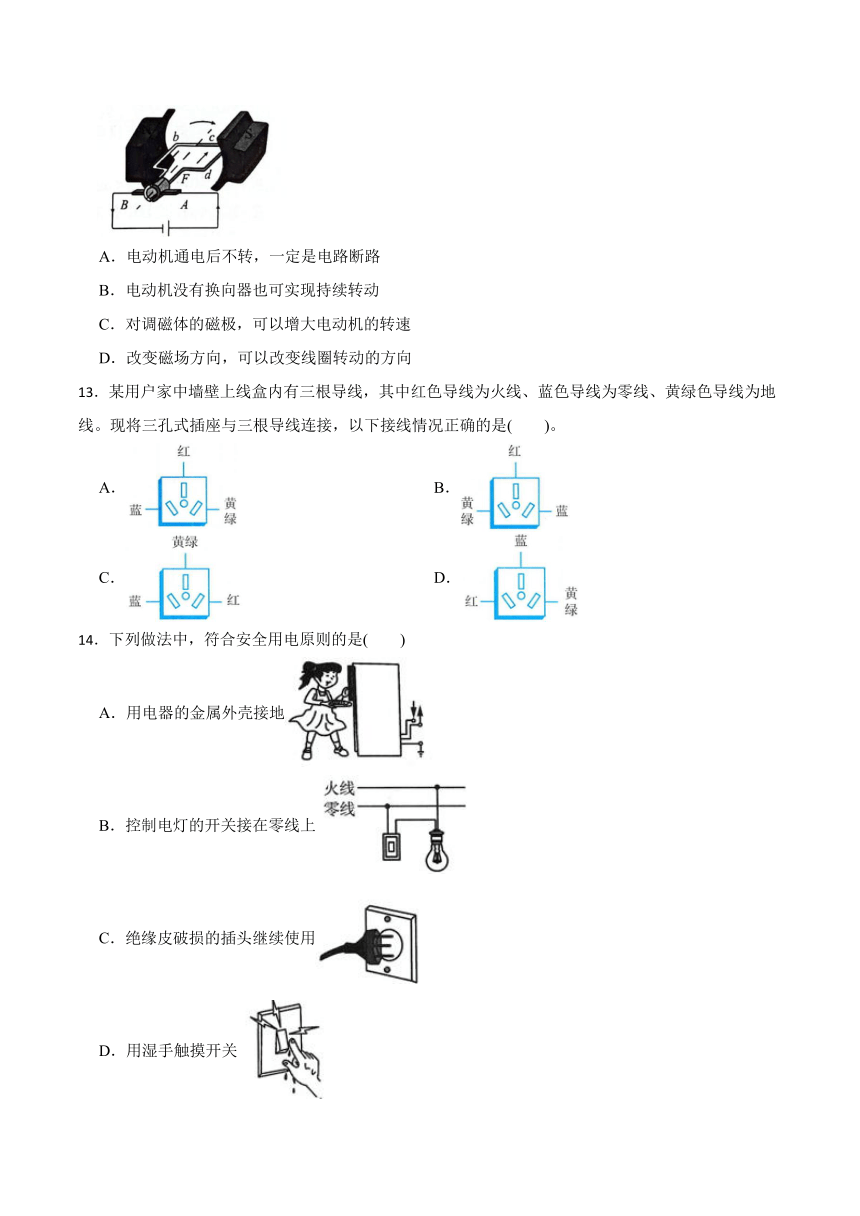

12．如图所示为直流电动机工作原理图，下列分析正确的是
A．电动机通电后不转，一定是电路断路
B．电动机没有换向器也可实现持续转动
C．对调磁体的磁极，可以增大电动机的转速
D．改变磁场方向，可以改变线圈转动的方向
13．某用户家中墙壁上线盒内有三根导线，其中红色导线为火线、蓝色导线为零线、黄绿色导线为地线。现将三孔式插座与三根导线连接，以下接线情况正确的是(　　)。
A． B．
C． D．
14．下列做法中，符合安全用电原则的是(　　)
A．用电器的金属外壳接地
B．控制电灯的开关接在零线上
C．绝缘皮破损的插头继续使用
D．用湿手触摸开关
15．小科发现“门禁”是通过开关控制门锁工作的，研究后知道，门上的电磁锁由电磁铁A和金属块B构成（如图甲所示），工作原理如图乙所示，电磁铁通电时，A、B相互吸引，门被锁住无法推开。电磁铁断电时，A、B不吸引，门可以被推开。下列说法正确的是（　　）
A．甲图中电磁铁的原理是电流的磁效应
B．乙图中开关闭合，电磁铁A的右端为S极
C．对“门禁”的工作原理进行分析，能判断B有磁性
D．将金属块B靠近小磁针，小磁针一定不会发生偏转
二、填空题
16．中国人发明的司南是世界上最早利用地磁场指示方向的仪器。古文《论衡·是应篇》中记载：“司南之杓（用途），投之于地，其柢（握柄）指南”。则勺柄应为该磁体的　 　极；小科尝试利用一块天然磁石制作一具“司南”，图乙所示为天然磁石的磁感线分布情况，则应将磁石的　 　（填“A”“B”“C”或“D””）处打磨成勺柄。
17．人工心脏泵可短时间代替心脏工作，如图是该装置的示意图。磁体固定在左侧，线圈AB固定在用软铁制成的活塞柄上（相当于一个电磁铁），阀门S1只能向外开启，S2只能向内开启，要使活塞向右运动，则A端应该接电源 　 　极，血液会 　 　（选填“流入”或“流出”）塞筒。该装置工作时线圈AB中应流入 　 　。（选填“交流电”或“直流电”）
18．据《武经总要》记载，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，再将其放入水中漂浮，制成指南鱼。当指南鱼静止时，它的鱼头指向北方，这是由于受到　 　的作用，指南鱼鱼头应标注　 　（填“南”或“北”）极。
19．如图甲所示是某控制电路的实验原理图，其中干簧管的内部构造如图乙所示。当开关S闭合后，通电螺线管具有磁性，且上端为　 　（填“N”或“S”）极，干簧管中的软铁簧片被　 　带上磁性，由于　 　，两块软铁簧片的触点接触，使电路接通，灯泡亮起。
甲 乙
20．学习了家庭电路相关知识后，小明设计如图所示家庭电路。图中开关应装在　 　（选填“甲”或“乙”）处，灯泡L与三孔插座的连接方式是　 　；闭合开关后，发现灯泡不亮，使用测电笔测试a、b、c和d四点时氖管均发光，则该电路的故障为　 　．
三、实验探究题
21．假如你在探究“产生电磁感应现象的条件和规律”时，发现实验时电流表的指针偏转角度不同，你会提出什么问题？　 　；
小科也发现这一现象，并猜想：
a．可能与导体切割的快慢有关；
b．可能与切割导线的条数有关：
c．可能与磁场的强度有关。
（1）若要验证猜想a，小科进行的操作是：　 ，并同时观察电流表指针偏转幅度大小；
（2）请你帮小科设计验证猜想b的实验记录表　 　。
22．为了研究“电磁铁磁性的强弱与哪些因素有关”，小滨利用电源、电流表、开关、滑动变阻器、导线、细铁钉、铁质指针（带刻度盘）、电磁铁（用漆包线制作的一个4抽头电磁铁，每20匝抽出一个接线端）
（1）图甲实验中小滨是根据　 　来判断磁性的强弱；
（2）与甲图实验方案相比，乙图实验方案的优点是 　 　；
（3）小滨利用图乙实验装置研究电磁铁磁性强弱与线圈匝数关系的实验。当线圈匝数从20匝换成80匝后，接下来应该进行的操作是：　 　。
23．小滨在探究“感应电流大小与哪些因素有关”的实验中，连接了如图所示的实验装置，并提出了以下猜想：
①可能与线圈匝数有关。
②可能与磁场的强弱有关。
③可能与切割磁感线的速度有关。
（1）小滨将磁铁匀速向下插入螺线管，观察到电表指针偏转；换用一个线圈匝数更多的螺线管重复试验　 　（填编号）；
（2）要使产生的感应电流的方向发生变化，可以采取的方法有　 　；
（3） 要验证猜想②，需要进行的操作是　 　；小滨得出结论：在线圈匝数和切割磁感线速度相同时，磁场越强，感应电流越大。
24．学校开展项目化学习挑战赛——为夜跑者设计制作节能夜跑灯。
【项目要求】设计制作节能夜跑灯，将日常跑步时手臂摆动产生的机械能转化为电能使LED灯发光。
【提供器材】塑料水管、胶塞、圆柱形磁铁、导线、LED灯（正常工作时的电压为1.8V）。
（1）在奔跑过程中，线圈和磁铁相当于电路中的　 　。
（2）小江小组用磁性相同的磁铁，以相同的速度切割磁感线，探究感应电压大小和线圈匝数关系，具体数据如下表所示，根据表中数据分析，在其他条件不变的情况下，小江小组至少要绕制　 　匝线圈，才能使该LED灯正常发光。
线圈匝数/匝 50 100 150 200
感应电压/V 0.18 0.36 0.54 0.72
（3）图甲为小江小组制作好的节能夜跑灯的结构图，线圈缠绕在塑料水管外壳并与LED灯构成闭合电路，磁铁可以在水管内移动。假设跑步过程中手臂均水平摆动，夜跑灯应该放在图乙中手臂的　 　部位，请简述理由：　 　。
图甲 图乙
25．挪威人伯克兰曾造出世界上第一台电磁发射器，开创电磁炮先河。我国新型航母装配的舰载机电磁弹射器也是应用了这一原理。为了认识电磁炮的一些特性，小科同学制作了一个电磁炮模型，其原理 铁制撞针如图：给螺线管和铁质撞针都通电后，撞针迅速前移，推动炮弹射出炮管。
（1）电磁弹射器的工作原理类似于　 　（填“发电机”或“电动机”）。
（2）由图可知，铁制撞针在通电螺线管内被磁化，接触炮弹的一端为　 　（填“N”或“S”）极。
（3）小科要增强电磁炮中螺线管磁场，可采用的方法有　 　（写出两种）。
（4）小科查阅资料得知，炮弹的威力与其动能有关，但直接测量动能有困难，所以他通过测量同一炮弹的射程（炮弹落地点离出射点的水平距离）来间接比较。下列教材实验采用的方法中与此研究方法不相同的是____（填字母编号）。
A．通过铁屑的分布情况来显示直线电流的磁场
B．根据锥形罩内气球的变化来说明人的呼吸运动
C．通过红色水滴的移动来证明动物需要呼吸
D．通过观察 U 形管内水柱高度的变化来说明植物蒸腾作用快慢
四、综合题
26．如图甲所示是一家庭燃气报警器的部分电路示意图，其中控制电路中的R1是由气敏电阻制成的传感器，R1的阻值与燃气浓度的关系如图乙所示。出厂预设，当燃气浓度达到4%时报警，出厂测试时U1为3伏且保持恒定，闭合开关S1、S2，移动滑动变阻器R2滑片P的位置，当控制电路中的电流为0.03安，电磁铁A恰好能将衔铁B吸下（电磁铁线圈的阻值忽略不计）
（1）小科认为报警时只有灯亮还不能起到很好的报警作用，最好灯亮同时发出警报声，他建议加接蜂鸣器　 　并联（选填“L1”或“L2”）。
（2）该报警器要达到出厂预设值，滑动变阻器接入电路的阻值有多大？（写出计算过程）
（3）小科想让该报警器报警时的燃气浓度值调到比出厂预设值更低一些，下列操作理论上可行的是 　 　。（选填字母）
A．将滑动变阻器滑片向下滑动 B．控制电路中串联一个电阻
C．增大控制电路的电源电压 D．减少电磁铁线圈匝数
27．电梯为居民出入带来很大的便利，小明家住某小区某栋6楼，放学后乘电梯回家。小明查阅资料，电梯都设置了超载自动报警系统，其工作原理如图甲所示，当电梯没有超载时，动触点K与静触点A接触，电动机正常工作；当电梯超载时，电铃发出报警铃声，即使闭合开关S，已知电源电压U＝6V，保护电阻R1＝100Ω，电阻式压力传感器（压敏电阻）R2的阻值随压力F大小变化如图乙所示，电梯自重和电磁铁线圈的阻值都忽略不计。
（1）在控制电路中，当压敏电阻R2受到的压力F增大时，电磁铁的磁性 　 　（选填“增强”、“减弱”或“不变”）；
（2）若电磁铁线圈电流达到20mA时，刚好接触静触点B，电铃发出警报声。当该电梯厢内站立总质量为1000kg的乘客时，是否超载　 　；（g取10N/kg）
（3）若电铃发出警报声的条件如（2），需减少最大载客量，可采取什么措施　 　（写出两种措施）？
28．如图所示为小科设计的模拟自动升降窗帘的电路，由控制电路和工作电路组成。控制电路的电源电压为，为光敏电阻，安装在窗外，用于感知室外自然光，其阻值随光的照度的变化如下表所示，当线圈中的电流达到2mA时，衔铁被吸合，关闭窗帘，当线圈中的电流小于2mA时，衔铁松开，窗帘上升打开，电磁铁线圈电阻忽略不计。
照度 50 100 200 300 400 500 600 700 800 1000 1200 1300
光敏电阻阻值/ 12.1 7.6 4.8 3.7 3.0 2.6 2.3 2.1 1.9 1.6 1.5 1.4
（1）工作电路中M为电动机，当通过电动机的电流方向改变时，可实现正、反转改变。为实现窗帘的升降，请在工作电路的虚线方框中补充合适的电路元件。
（2）当室外光的照度多大时，窗帘刚好能关闭？
（3）为符合室内照明标准，要求室外的照度在700lx以上时，关闭窗帘。在不改变控制电路原有元件（可增加元件）的条件下，应如何改动控制电路？
（4）在长时间使用过程中，小科发现拉动衔铁的弹簧不如新弹簧紧，则下列方法可恢复控制电路正常功能的是：____。
A．适当增大电源电压 B．适当减小电源电压
C．与光敏电阻串联一个定值电阻 D．与光敏电阻并联一个定值电阻
29．国家规定燃气灶须安装熄火自动保护装置，在意外熄火（如汤水洒出）时，装置能自动关闭气路，图甲为小江设计的模拟装置示意图，电源电压U＝6V，定值电阻，当电磁铁线圈中的电流达到一定值时，衔铁K被释放从而关闭气路（未画出）启动保护，反之打开气路，线圈电阻不计，热敏电阻的阻值与温度的关系如图乙中图线①所示，闭合开关S，则：
（1）加热后，随着温度升高，线圈中电流将变　 　。
（2）若装置启动保护时，的最高温度为80℃，求此时电磁铁线圈中的电流大小。
（3）根据第（2）题结果，若仅将更换为图线②所示的热敏电阻（两只热敏电阻的吸、放热本领相同），装置启动保护的温度将　 　，并说明理由：　 　。
30．如图是法拉第1831年发明的圆盘发电机工作原理图．一个可绕固定轴转动的铜盘，铜盘的一部分处在U形磁铁中，电刷与铜盘的边缘连接且接触良好，用导线将开关、灵敏电流表申联在铜盘中心O和电刷之间．闭合开关，用力转动手柄使铜盘旋转产生电流．
（1）圆盘发电机工作时将　 　能转化为电能．
（2）小明发现圆盘发电机工作时，灵敏电流表指针偏转不明显，即产生的感应电流太小，分析可能的原因是　 　．（列举1种）
（3）闭合开关后，当沿一个方向转动手柄使铜盘匀速旋转时，灵敏电流表指针向右偏转．若要改变灵敏电流表指针偏转方向，请提出1条可行的措施：　 　．
参考答案
1-5DDBAC 6-10BBDCA 11-15DDCAA
16．【答案】S；D
17．【答案】负；流出；交流电
18．【答案】磁力（或地磁场）；北
19．【答案】N；磁化；异名磁极相互吸引
20．【答案】甲；并联；进户零线断路
21．【答案】感应电流的大小与什么因素有关；保持切割导线的条数和磁场的强度相同，分别用快慢不同的速度切割磁感线；
磁场 导线的条数n/根 切割的速度v/m/s 指针偏转情况
　 　 　 　
　 　 　 　
22．【答案】（1）电磁铁吸引的小铁钉数量
（2）当电流变化较小时也能反映电磁铁磁性强弱的变化
（3）将变阻器的滑片向左移动直至电流表示数与线圈匝数为20匝时的电流相同
23．【答案】（1）①
（2）改变磁极的方向
（3）换用更强的磁体，观察灵敏电流计的示数是否变大
24．【答案】（1）电源
（2）500
（3）B；跑步时，前臂B位置主要做水平往返运动，能使磁铁在水管内往返运动，连续切割磁感线使灯发光（合理即可）
25．【答案】（1）电动机
（2）S
（3）增加螺线管的线圈匝数或增大通过螺线管线圈的电流
（4）B
26．【答案】（1）L2
（2）见解析
（3）A；C
27．【答案】（1）增强
（2）此时电梯超载
（3）减小R1或增大电源电压
28．【答案】（1）
（2），查表得，此时
（3）控制电路中总电阻不变为
当时，，
控制电路中串联一个的定值电阻
（4）B；C
29．【答案】（1）大
（2）由图乙知，的温度为80℃时，
（3）降低；启动保护功能时，热敏电阻阻值为100Ω，图线②的热敏电阻阻值达到100Ω时对应的温度为60℃，低于80℃，所以装置启动保护的温度将降低。
30．【答案】（1）机械（动）
（2）磁铁周围的磁场太弱（铜盘转速太小、铜盘处于磁场的有效长度太短等）
（3）改变手柄的转动方向（对调磁铁南北极、将灵敏电流表正负接线柱的导线互换）
