资源简介

(共28张PPT)
中图（北京）版
2024新教材
第二章 第一节
第二课时
地图的方向和比例尺
新课程标准
在地图上辨别方向，判读经度和纬度，量算距离，识别图例所表示的地理事物或现象，并描述地理事物或现象的空间分布特征。
根据需要选择适用的地图，查找所需要的地理信息，养成使用地图的习惯。
目 录
第一部分
地图三要素——比例尺
第二部分
地图三要素——图例注记
第三部分
绘制教室平面图
第四部分
总结练习

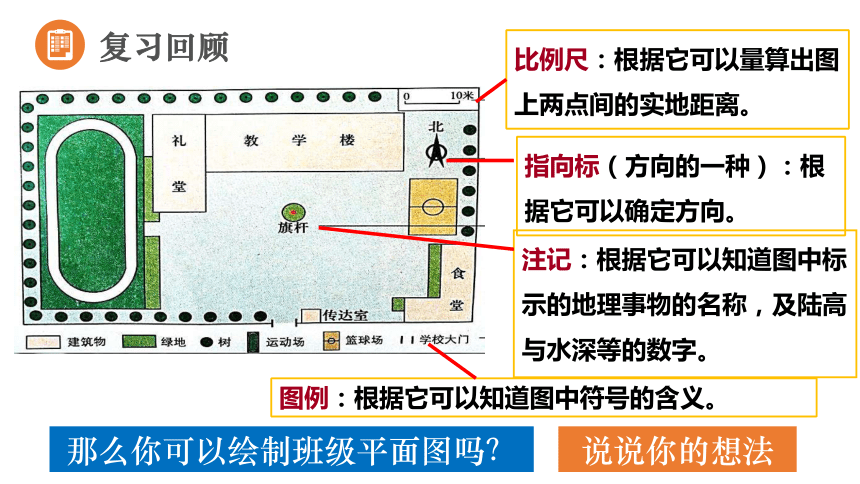

注记：根据它可以知道图中标示的地理事物的名称，及陆高与水深等的数字。
比例尺：根据它可以量算出图上两点间的实地距离。
指向标（方向的一种）：根据它可以确定方向。
图例：根据它可以知道图中符号的含义。
复习回顾
那么你可以绘制班级平面图吗？
说说你的想法
第一部分 地图的比例尺

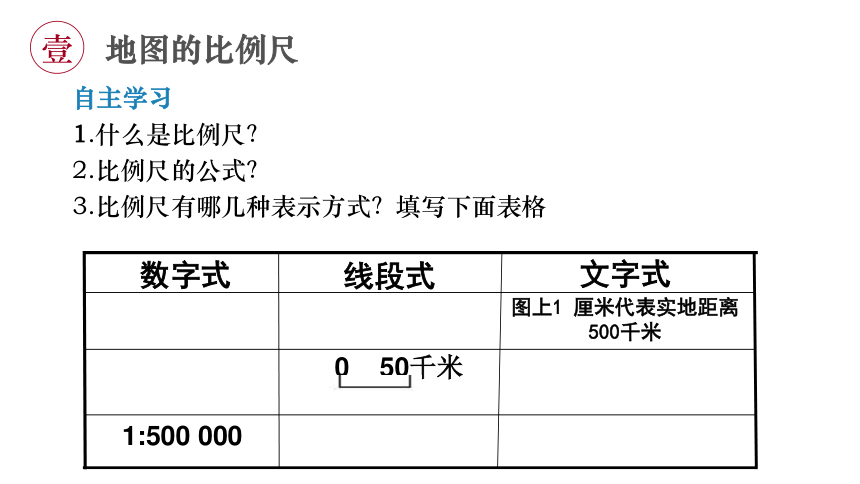

自主学习
1.什么是比例尺？
2.比例尺的公式？
3.比例尺有哪几种表示方式？填写下面表格
1:500 000
0 50千米
图上1 厘米代表实地距离500千米
文字式
线段式
数字式
壹

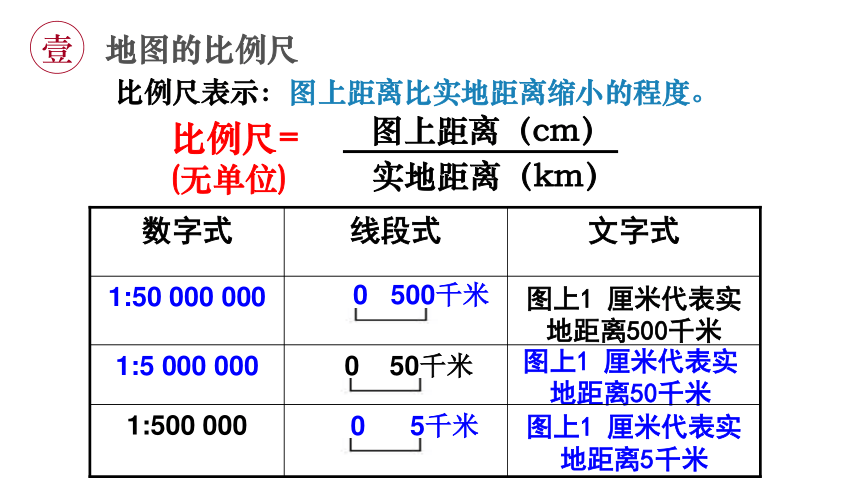

地图的比例尺
图上距离比实地距离缩小的程度。
图上距离（cm）
实地距离（km）
壹
地图的比例尺
图上1 厘米代表实地距离5千米
0 5千米
1:500 000
图上1 厘米代表实地距离50千米
0 50千米
1:5 000 000
图上1 厘米代表实地距离500千米
0 500千米
1:50 000 000
文字式
线段式
数字式
比例尺表示：
比例尺=
(无单位)

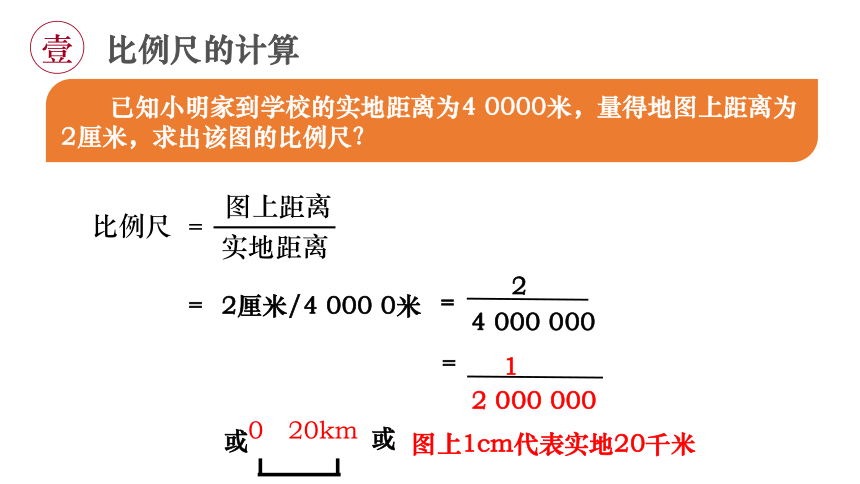

已知小明家到学校的实地距离为4 0000米，量得地图上距离为2厘米，求出该图的比例尺？
2厘米/4 000 0米
2
4 000 000
=
=
1
2 000 000
0 20km
图上1cm代表实地20千米
或
或
壹
比例尺的计算
比例尺
图上距离
实地距离
=
=

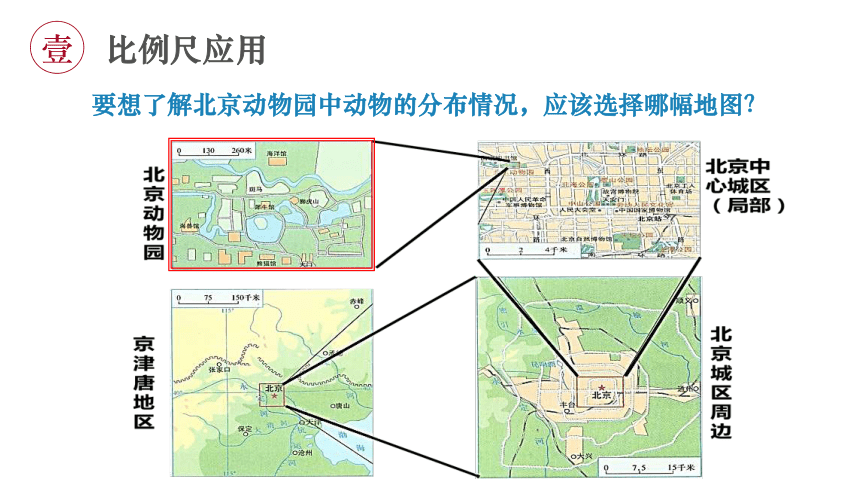

要想了解北京动物园中动物的分布情况，应该选择哪幅地图？
壹
比例尺应用
表示范围大小 表示内容详略
大比例尺
小比例尺
大
小
简略
详细
对比两张地图
思考:
①哪幅地图的比例尺大
②哪幅地图表示的范围大
③说明哪幅地图表示的内容详细一些？
比例尺是个分数，分母越大，比例尺越小；分母越小，比例尺越大
壹
比例尺应用

图幅面积相同的地图，比例尺不同，则表示的实地范围也不同。
壹
比例尺应用
第二部分 图例和注记
地图上还有一些文字、数字与符号配合使用，用来说明国家、城市、山脉、河流的名称以及陆高、水深等，这些文字和数字叫作注记。
图例和注记被称为“阅读地图的钥匙”
在地图上表示山脉、河流、城市、铁路等所用的符号的含义，需要用文字加以说明，这就是图例。
图例
注记
贰
图例和注记
贰
景观及其在地图上的表示
贰
图例和注记
图例是对地图上各种符号和注记的说明。
地图符号示例
如何知道地图上表达的地理事物？
地图上常见的图例
学会识别地图上常见的图例
小组内单独熟悉
小组内互相考
贰
图例和注记
洲界
铁路
未定国界
沙漠
高速公路
省级行政中心
水库
运河
河流、湖泊
关隘
沼泽
山峰
贰
练一练：
下列图例分别表示什么？
第三部分 思维导图
叁
思维导图
地图三要素
地图上的方向
一般定向法
指向标定向法
地图上的比例尺
经纬网定向法
数字式
文字式
地图上的图例
图例
注记
线段式
第四部分 课堂练习
肆
基础训练
2023年入冬以来，哈尔滨的冰雪旅游火爆出圈，吸引了大量游客。南宁小李一家计划寒假期间自驾去哈尔滨旅游，他使用电子地图规划路线，读图完成下面小题。
1．小李电子地图上查询从南宁到哈尔滨的路线，然后放大地图寻找在哈尔滨的滑雪场，在这个过程中，电子地图的比例尺（ ）
A．不断缩小 B．先缩小后变大
C．不断变大 D．先变大后缩小
2．下列说法错误的是（ ）
A．寒假期间，南宁昼长夜短
B．一路向东北行驶，气温越来越低
C．电子地图可以预测道路拥堵及天气情况
D．电子地图可以预测到达时间
C
A
肆
基础训练
广州的小明暑期自助到高州市深镇镇仙人洞景区游玩，为规划旅游路线，他先后查看了中国政区图、广东省交通图等地图。到达高州，小明借助“打车神器”滴滴出行直奔深镇仙人洞景区。完成下面小题。
3．如果以下四幅地图的图幅大小相等，比例尺最大的是（ ）
A．中国政区图 B．广东省交通图
C．高州市深镇仙人洞景区导游图 D．高州市政区图
4．滴滴司机能准确接送乘客到达目的地通常使用的地图种类是（ ）
A．政区图 B．地形图 C．电子地图 D．气候图
C
C
2021年12月22日江苏常州发生4.3级左右的地震，泰兴地区震感明显，笑笑想知道常州在哪里，他选用了“江苏政区图”：小明想确定寒假去南京中山陵的路线，他选用了“南京市城市交通图”；小红去泰州市区的阿姨家，她选用了“泰州地形图”；芳芳去“泰州天德湖”旅游，她选用了“天德湖景区导游图”。据此完成下面小题
5．材料中哪位同学选择的地图不合适（ ）
A．笑笑 B．小明 C．小红 D．芳芳
6．“南京市城市交通图”上最不可能出现的图例是（ ）
A． B．
C． D．
7．芳芳在天德湖游玩时用手机上的北斗卫星导航系统导航，查阅的地图属于（ ）
A．传统纸质地图 B．电子地图 C．地形剖面图 D．分层设色地形图
C
B
B
肆
基础训练
寻找任何一个自己感兴趣的省份，制作一份旅游攻略手抄报。
肆
拓展提升：设计旅游方案
设计旅游方案的要点
一、选择旅游目的地
二、设计旅游线路
三、相关旅游物品的准备
我想去……我想去……
搜集旅游资源的途径
肆
设计旅游线路
设计线路时需要考虑的因素
1.交通运输方式与工具
2.设计成环形线路，不走重路
3.合理旅游安排时间
4.旅游活动内容多样化
5.突出旅游线路的主题
肆
出发前旅游物品的准备
1.随身携带的用品
2.沿途经过的省级行政区（简称）及其省会
3.沿途经过的地区的地形、气候（温度、降雨）4.目的地的主要农作物、支柱产业、风土人情、名胜古迹
其它……
肆
肆
拓展提升：软件制作校园平面图
