课时跟踪检测 实验：练习使用多用电表
一、单选题
1．下列仪器不能直接测量基本物理量的是（ ）
A． B．
C． D．
2．使用多用电表测量电路中一电阻的阻值时，下列说法不一定正确的是（　　）
A．应该把该电阻与电路断开
B．每次调换欧姆挡后必须进行欧姆调零
C．选择的欧姆挡应使测量时指针落在刻度盘中间区域
D．指针在电阻刻度线上的读数即为被测电阻的测量值
3．实验桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形十分相似.现将多用电表转换开关拨到×挡，分别测它们的正负电阻加以鉴别：测甲元件时，；测乙元件时，，；测丙元件时，开始指针偏转到，接着读数逐渐增大，最后停在上，则甲、乙、丙三个元件分别是( )
A．电容、电阻、二极管 B．电阻、电容、二极管
C．电阻、二极管、电容 D．二极管、电阻、电容
4．在“练习使用多用电表”实验中：某同学欲测量一节干电池的电压，下述操作正确的是（　　）。
A．欧姆调零，选择挡位，表笔接触电池两极（其中红表笔接触正极），读数
B．机械调零，选择挡位，表笔接触电池两极（其中红表笔接触正极），读数
C．选择挡位，机械调零，表笔接触电池两极（其中黑表笔接触正极），读数
D．选择挡位，欧姆调零，表笔接触电池两极（其中黑表笔接触正极），读数
5．一同学在使用多用电表测量阻值约为几十欧姆的电阻时，该同学选择了欧姆挡的“”挡位，将两表笔接在电阻的两端。则下列说法正确的是（　　）
A．在测量光敏电阻的阻值时，光照越强，多用电表指针偏角越小
B．在测量负温度系数热敏电阻的阻值时，温度越低，多用电表指针偏角越大
C．在测量压敏电阻的阻值时，压力越大，多用电表指针偏角越大
D．在测量正温度系数热敏电阻的阻值时，温度越低，多用电表指针偏角越小
6．如图所示为一个多量程多用电表的简化电路图。单刀多掷开关S可以与不同接点连接。下列说法正确的是（　　）
A．当S接1或2时为直流电压挡，接1时量程较大
B．当S接1或2时为直流电流挡，接2时量程较小
C．当S接3或4时为直流电流挡，接3时量程较大
D．当S接5或6时为直流电压挡，接6时量程较小

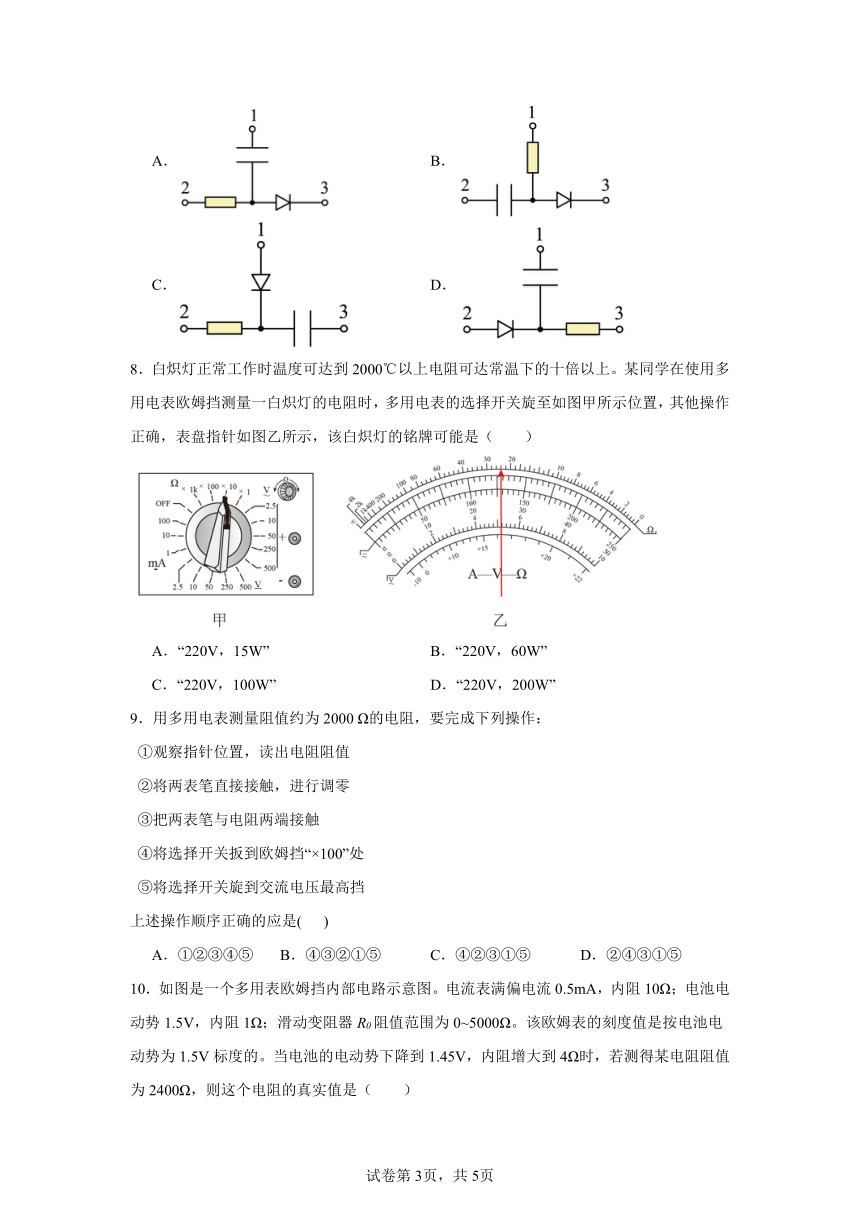

7．如图所示，黑盒子有三个接线柱，用多用电表欧姆挡探究其内部电路．当黑、红表笔分别接触1、2时电表指针发生瞬间偏转后又偏转消失；当黑、红表笔分别接触2、3时电表指针发生稳定的偏转角度；当红、黑表笔分别接触2、3时电表指针不发生偏转；则黑盒内电路可能是下列选项中的（ ）
A． B．
C． D．
8．白炽灯正常工作时温度可达到2000℃以上电阻可达常温下的十倍以上。某同学在使用多用电表欧姆挡测量一白炽灯的电阻时，多用电表的选择开关旋至如图甲所示位置，其他操作正确，表盘指针如图乙所示，该白炽灯的铭牌可能是（　　）
A．“220V，15W” B．“220V，60W”
C．“220V，100W” D．“220V，200W”
9．用多用电表测量阻值约为2000 Ω的电阻，要完成下列操作：
①观察指针位置，读出电阻阻值
②将两表笔直接接触，进行调零
③把两表笔与电阻两端接触
④将选择开关扳到欧姆挡“×100”处
⑤将选择开关旋到交流电压最高挡
上述操作顺序正确的应是( )
A．①②③④⑤ B．④③②①⑤ C．④②③①⑤ D．②④③①⑤
10．如图是一个多用表欧姆挡内部电路示意图。电流表满偏电流0.5mA，内阻10Ω；电池电动势1.5V，内阻1Ω；滑动变阻器R0阻值范围为0~5000Ω。该欧姆表的刻度值是按电池电动势为1.5V标度的。当电池的电动势下降到1.45V，内阻增大到4Ω时，若测得某电阻阻值为2400Ω，则这个电阻的真实值是（　　）
A．2600Ω B．2320Ω C．2200Ω D．2100Ω
二、解答题
11．用多用表进行了两次测量，指针的位置分别如图中a和b所示。若多用表的选择开关处在以下表格中所指的挡位，a和b的相应读数是多少？请填在表中。
所选择的挡位 指针度数
a b
直流电压25V
直流电流50mA
电阻×10Ω

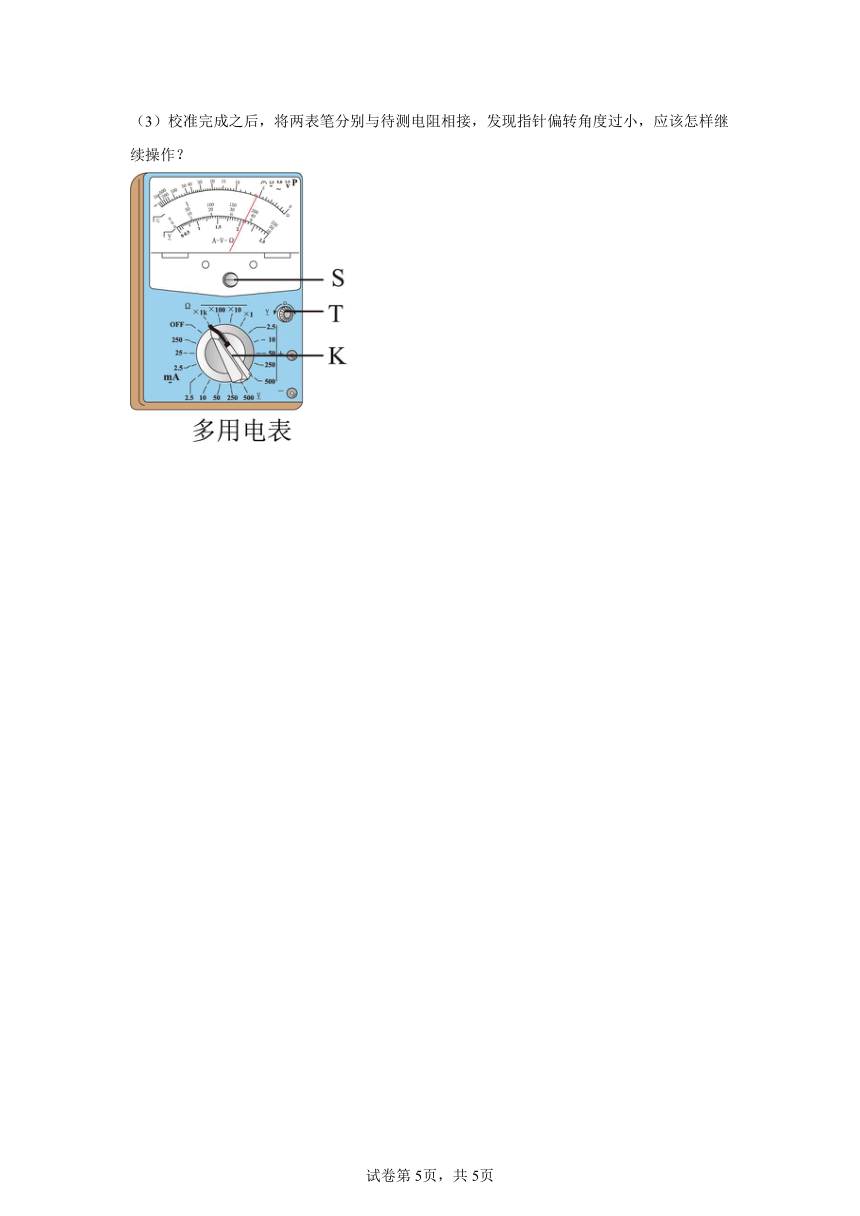

12．用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。请回答下面问题：
（1）首先要做的是旋动哪个部件？达到什么目的？
（2）将K旋转到图示位置，正式测量之前要做的是什么？
（3）校准完成之后，将两表笔分别与待测电阻相接，发现指针偏转角度过小，应该怎样继续操作？
试卷第1页，共3页
试卷第1页，共3页
《2025年4月1日高中物理作业》参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 C D C B C B A A C B
1．C
【详解】A．游标卡尺可以测量长度，长度属于基本物理量，故A不符合题意；
B．天平可以测量质量，质量属于基本物理量，故B不符合题意；
C．弹簧测力计可以测量力，力不属于基本物理量，故C符合题意；
D．多用电表可以测量电流，电流属于基本物理量，故D不符合题意。
故选C。
2．D
【详解】A．测量电路中的电阻时，为保证安全，必须将待测电阻与电源断开，A正确，不符合题意；
B．用同一挡位测量阻值不同的电阻时不必重新调零，换挡后要重新进行欧姆调零，B正确，不符合题意；
C．选择欧姆挡测电阻时，指针指向中间位置时测量的误差小，因此应使测量时指针落在刻度盘中间区域，C正确，不符合题意；
D．指针在电阻刻度线上的读数乘以对应的倍率为被测电阻的测量值，D不一定正确，符合题意。
故选D。
3．C
【详解】现将多用电表转换开关拨到挡，分别测它们的正反电阻加以鉴别，测甲元件时，，说明正反接电阻一样，所以甲元件是电阻；测乙元件时，，，说明正向接时阻值较小，反向接时阻值较大，因此乙元件是二极管；测丙元件时，开始指针偏转到0.5kΩ，接着读数逐渐增加，最后停在100kΩ上，说明刚开始时正在给电容器充电，阻值较小，当稳定后阻值会很大，则丙元件是电容器。
故选C。
4．B
【详解】使用多用电表测电压时，应该先机械调零，然后选择适当的挡位，表笔接触电池两极（其中红表笔接触正极），待示数稳定后读数即可。
故选B。
5．C
【详解】A．光敏电阻的阻值随光照强度的增强而减小，所以光照越强，阻值越小，多用电表指针偏角越大，A错误；
B．负温度系数热敏电阻的阻值随温度的升高而减小，温度越低，电阻越大，多用电表指针偏角越小，B错误；
C．压敏电阻的阻值随压力的增加而减小，所以压力越大，阻值越小，多用电表指针偏角越大，C正确；
D．正温度系数热敏电阻的阻值随温度的升高而增大，所以温度越低，阻值越小，多用电表指针偏角越大，D错误。
故选C。
6．B
【详解】AB．当开关S旋到位置1、2位置，电阻与表头并联，则多用电表就成了电流表，接1时分流电阻小，其分流大，则量程大；接2时分流电阻大，其分流小，则量程小，故A错误，B正确；
C．当开关S旋到位置3或4，电路中有电源，则多用电表就成了欧姆表，故C错误；
D．当开关S旋转到5、6位置，表头与电阻串联，则多用电表就成了电压表，串联电阻越大，则量程越大，所以接5时量程较小，接6时量程较大，故D错误。
故选B。
7．A
【详解】当黑、红表笔分别接触1、2时电表指针发生瞬间偏转后又偏转消失，说明1、2之间有电容器；当黑、红表笔分别接触2、3时电表指针发生稳定的偏转角度，当红、黑表笔分别接触2、3时电表指针不发生偏转，说明2、3之间有二极管，且正极与2连接，则黑盒内电路可能是选项A。
故选A。
8．A
【详解】用多用电表测电阻时，需要把待测电阻与外电路断开，故结合图甲及图乙，可知该电阻常温下阻值为
依题意，则该电阻正常工作时的电阻阻值最小约为
该电阻正常工作时消耗的电功率最大约为
选项A铭牌比较接近，故选A。
9．C
【详解】多用表中利用欧姆表测电阻的步骤是先用选择开关选择倍率、欧姆表调零、开始测量、读出电阻值、最后将欧姆表选择开关旋至OFF挡或交流电压最高挡，故实验的合理顺序是：④②③①⑤，故选C．
10．B
【详解】将两表笔短接，则电流表满偏，根据闭合电路的欧姆定律得
解得
在两表笔之间接入一个的电阻，则流过表头的电流
电池的电动势和内阻发生变化后，欧姆表需要重新调零，将两表笔短接，则电流表满偏，由闭合电路的欧姆定律得
解得
在测量未知电阻时，由于读数为，则流过表头的电流，由闭合电路的欧姆定律得
解得
故选B。
11．5.5V，20.0V；11.1mA，40.0A；500Ω，32Ω
【详解】直流电压25V挡，其分度值为0.5V，则指针在a的示数为5.5V，指针在b的示数为20.0V；
直流电流50mA挡，其分度值为1mA，则指针在a的示数为11.1mA，指针在b的示数为40.0mA；
电阻×10Ω挡，则指针在a的示数为50×10Ω=500Ω，指针在b的示数为3.2×10Ω=32Ω。
12．见解析
【详解】（1）当用如图所示的多用电表测量电阻时，应调节机械调零旋钮S，使得指针位于表盘左侧电流零刻度线处；
（2）若将K旋转到图示位置，即欧姆挡的倍率为“×100”，然后插入红黑表笔，并让红黑表笔直接相连，即进行欧姆调零，旋转T，使得指针位于表盘右侧电阻零刻度线处；
（3）若将两表笔分别与待测电阻相连，发现指针偏转角度过小，说明待测电阻阻值较大，应该旋转选择开关K，增大倍率至“×1k”，然后重新进行欧姆调零，当红黑表笔和待测电阻相连时，指针位于表盘中央位置附近再进行读数。
答案第1页，共2页
答案第1页，共2页
